Ismertető

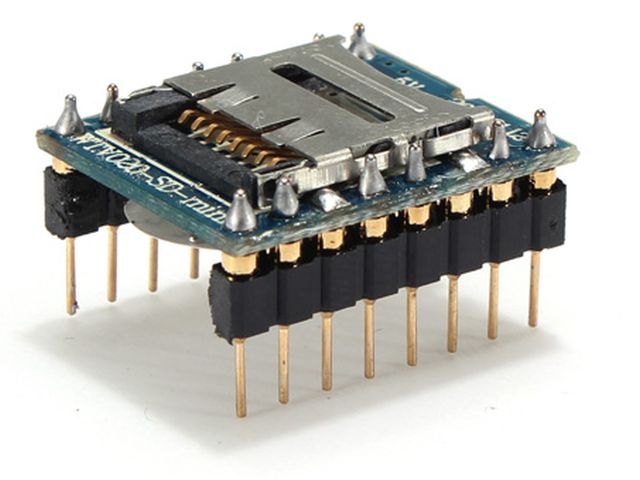

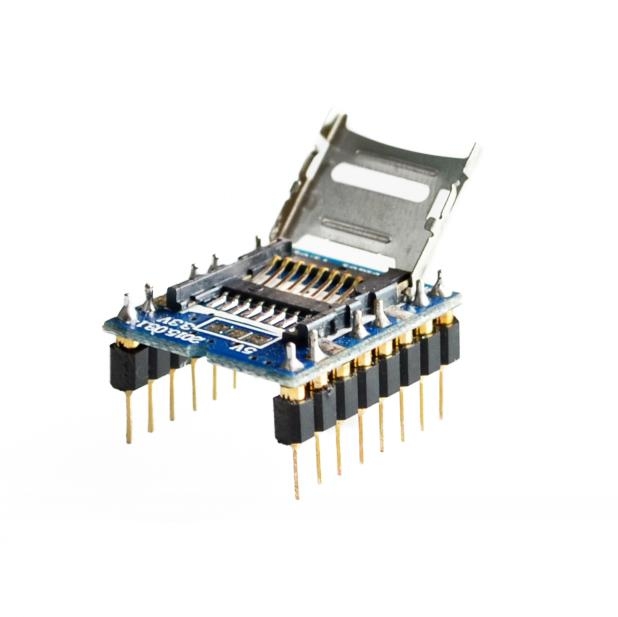

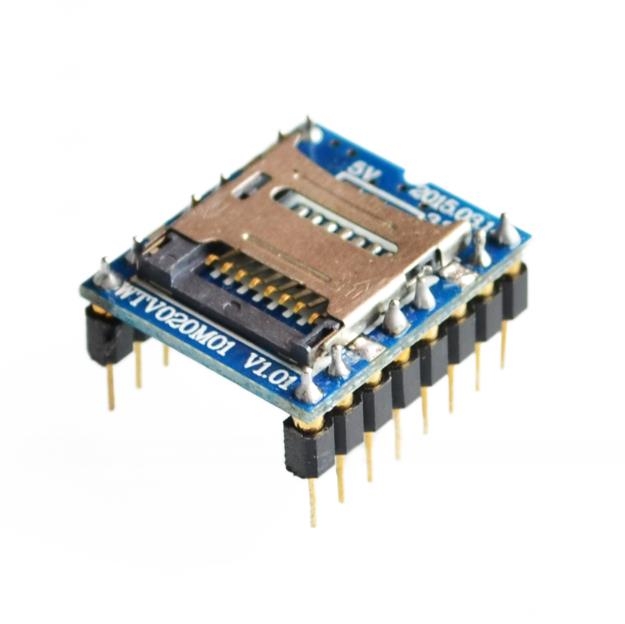

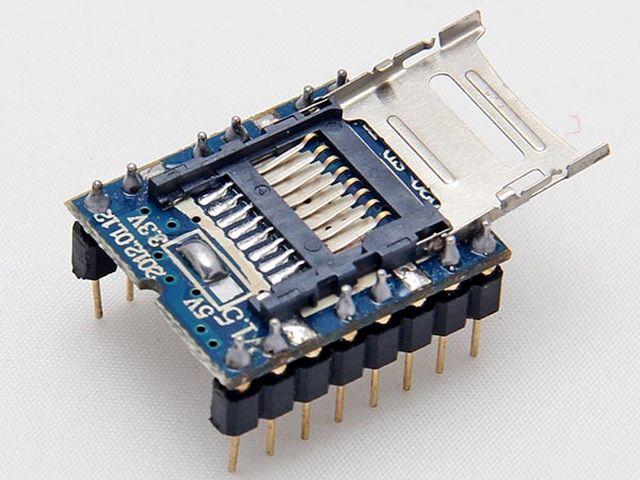

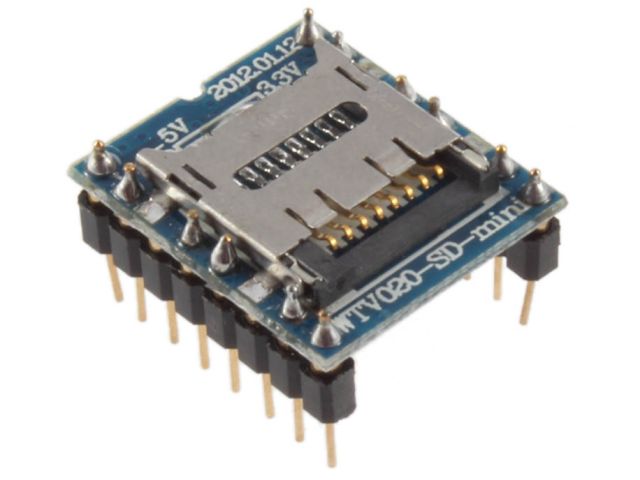

Az WTV020-SD-16P zenelejátszó modul a WTV020SD chip köré épült. A chip képes dekódolni és lejátszani a WAV és AD4 formátumú audio állományokat. A modul háttértára egy microSD kártya foglaltban helyezhető el (ahol a FAT16-ra formázott háttértáron az állományokat tárolni lehet). A modulon tárolt zeneszámok lejátszáshoz két mód lehetséges: nyomógomb-szimulálás vagy I2C/SPI-szerű soros kommunikáció (hangerő, léptetés, stb).
A mintaalkalmazás segítségével tesztelhető a funkcionalitása.
Fontos! Az áramkör Arduino teljes családdal együttműködik.
A csomag 32MB...1GB microSD kártyával használható, belső memóriát nem tartalmaz.
Jellemzők
- Támogatott memóriakártya: MicroSD, max. 1 Gbyte,
- Maximális állományszám: 512 db,
- Támogatott formátumok: AD4 (6kHz~36kHz), WAV (6kHz~14kHz), 4bit ADPCM,
- Erősített fülhallgató/hangszórókimenet: 0.5W/8ohm (mono),
- Alacsony készenléti áramfelvétel: <3uA,
- Tápfeszültség: 2.6...3.6V,
- Méret: 20mm x 17mm x 7mm,
- Tokozat: raszterosztás, 2x8 DIP-jellegű.
Dokumentáció:
Descriptions:
Supports FAT file system SD carrier
Supports playing of 4Bit ADCPM format files
Recognize the voice files automatically
Support micro-processor and key control
Could be called any paragraph voice playing
Saving operation data when power off
Loading voice to the SD card without assistance of software
Support combination playing of file (including mute combination)
Memory contents classified by file
Specifications:
Capacity: 32M to1G capacity of the SD card;
Loadable sampling rate :
6KHz to 32KHz, 36KHz sampling rate of AD4 audio
6KHz to 16KHz sampling rate of WAV audio
Audio output: 16bitDAC and PWM
Maximum voice storage: 512 voice
2 module types : WTV020-SD-20S and WTV020-SD-16P
Operating voltage: DC 2.6 to 3.6V
Quiescent current: 16 uA (SD card is not inserted)
Application:
Vehicle electronic product, intelligent housing system, voice prompt of medical appliance, household appliances and so on.
