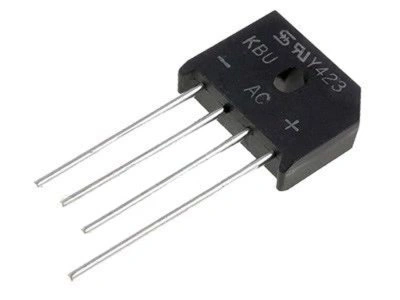

Teljes Híd AC -> DC átalakító áramkör kis feszültségekhez, Graetz híd.
Opcionálisan két tartományhoz, két különböző méretű buffer kondenzátorral.
Opcionálisan két tartományhoz, két különböző méretű buffer kondenzátorral.
4 diódából álló teljes híd (Graetz-híd) átalakító egyenáramra.
Az egyenirányított kimeneti feszültség a bementi feszültség négyzetgyök 2-vel való szorzata lesz:
Azaz output = input * 1.414 (pl.: ha a bemenet 12V AC váltóáram, akkor a kimenet 12*1.414 = ~16.968V lesz)
Alkalmas pl. 6V, 9V, 12V trafókhoz, stb.
Description:
AC to DC power conversion module (including the cable)
This product is a streamlined rectifier filter module, widely used in small rectifier output filter, mainly used in the power requirements of the electrical is not very high, the power module design can be put into a smaller small electrical box, the circuit Board above the design of power indicator light, easy to turn on the power supply can be intuitive to know the power status.
Product Features:
AC to DC power conversion module
1N4007 bridge rectifier filter
1. opció: AC input voltage [6V-16V] (capacitance 25V1000UF, abs max for output 25V)
2. opció: AC input voltage [6V-32V] (capacitance 50V470UF, abs max for output 50V)
Output voltage example: 12V DC
The maximum input and output current: 1A
Frequency range: 50-60Hz
Cable Length: 90mm
PCB Size: 28x13x1.2 mm
Rectified output voltage [output = input x1.414] [Example: input 12V AC, then the output 12x1.414 = 16.968V, which is the calculated result of no-load voltage, only a reference, the actual deviation]
