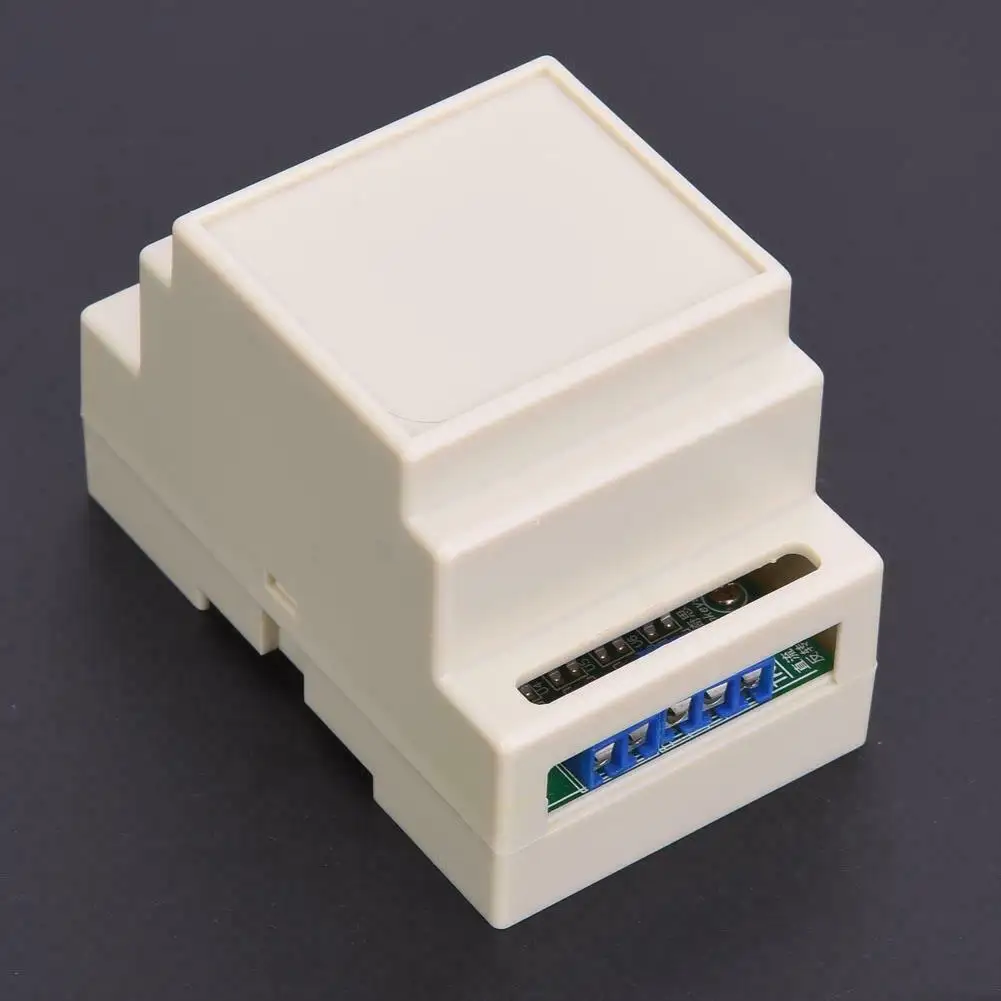

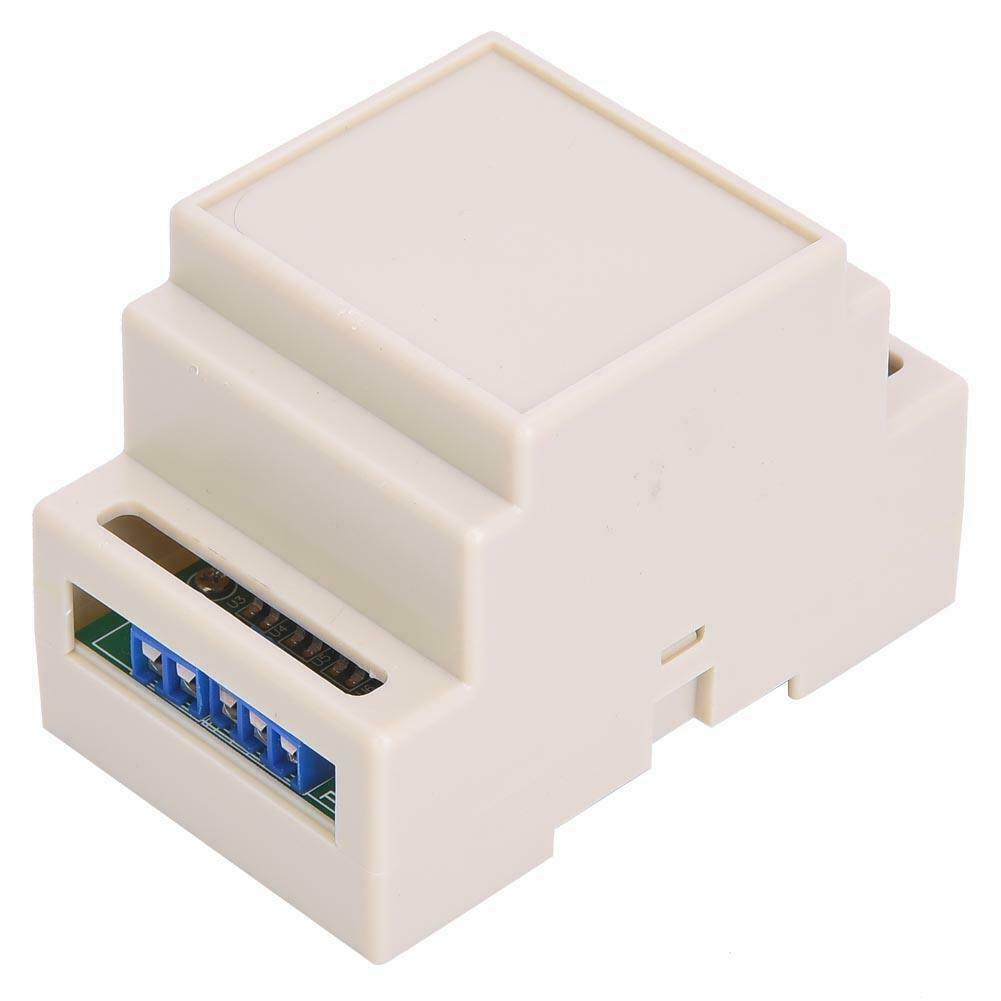

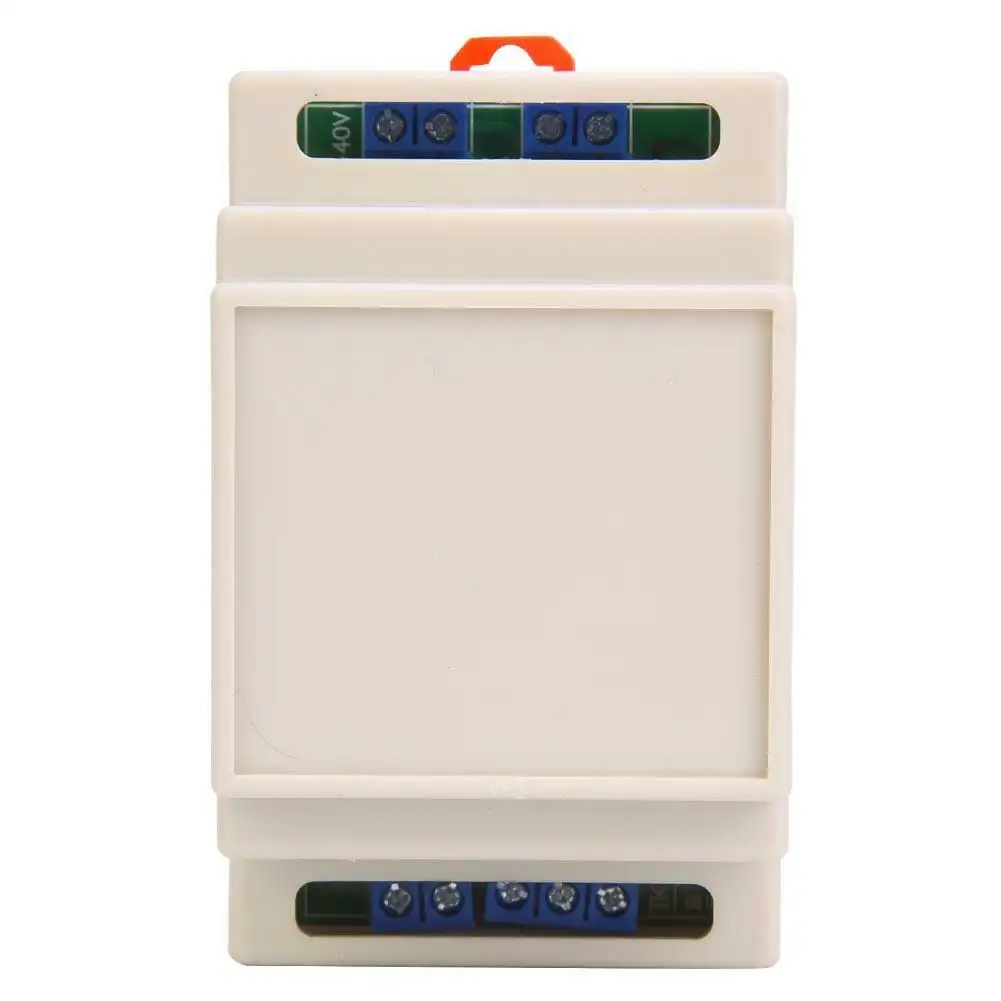

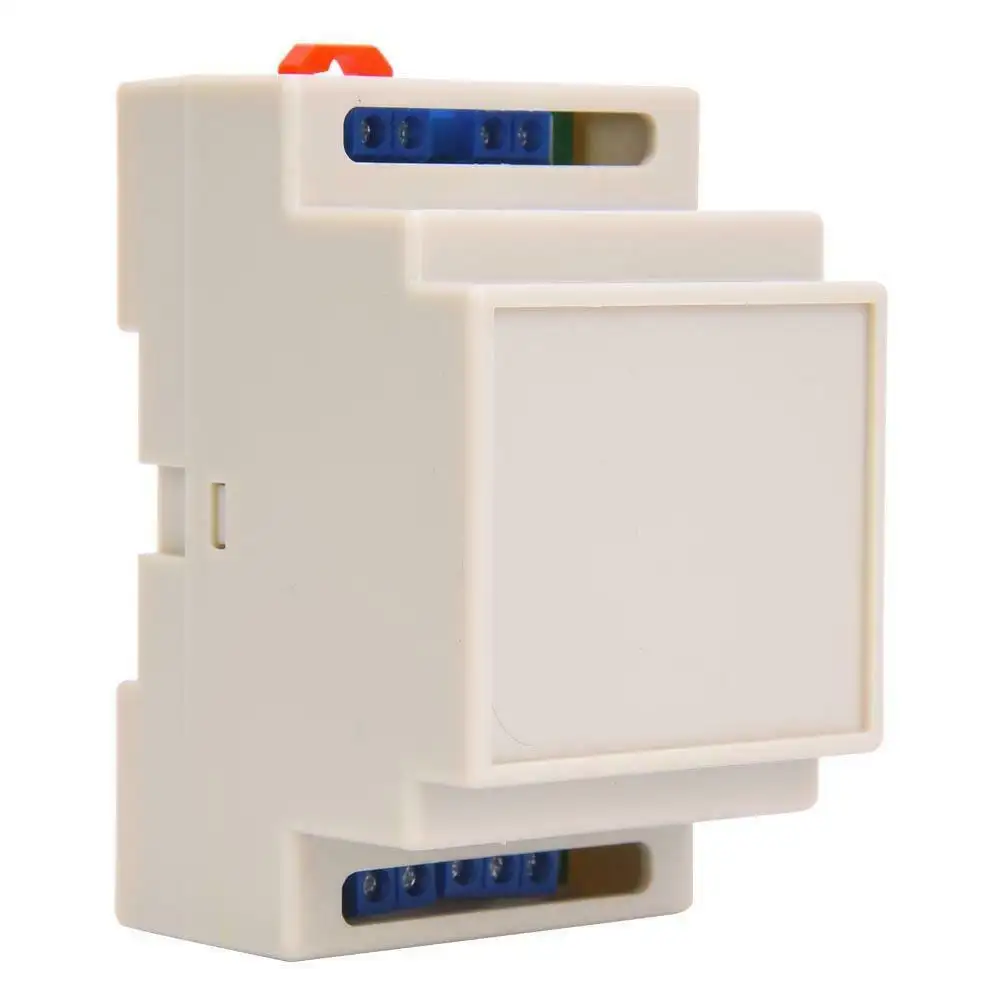

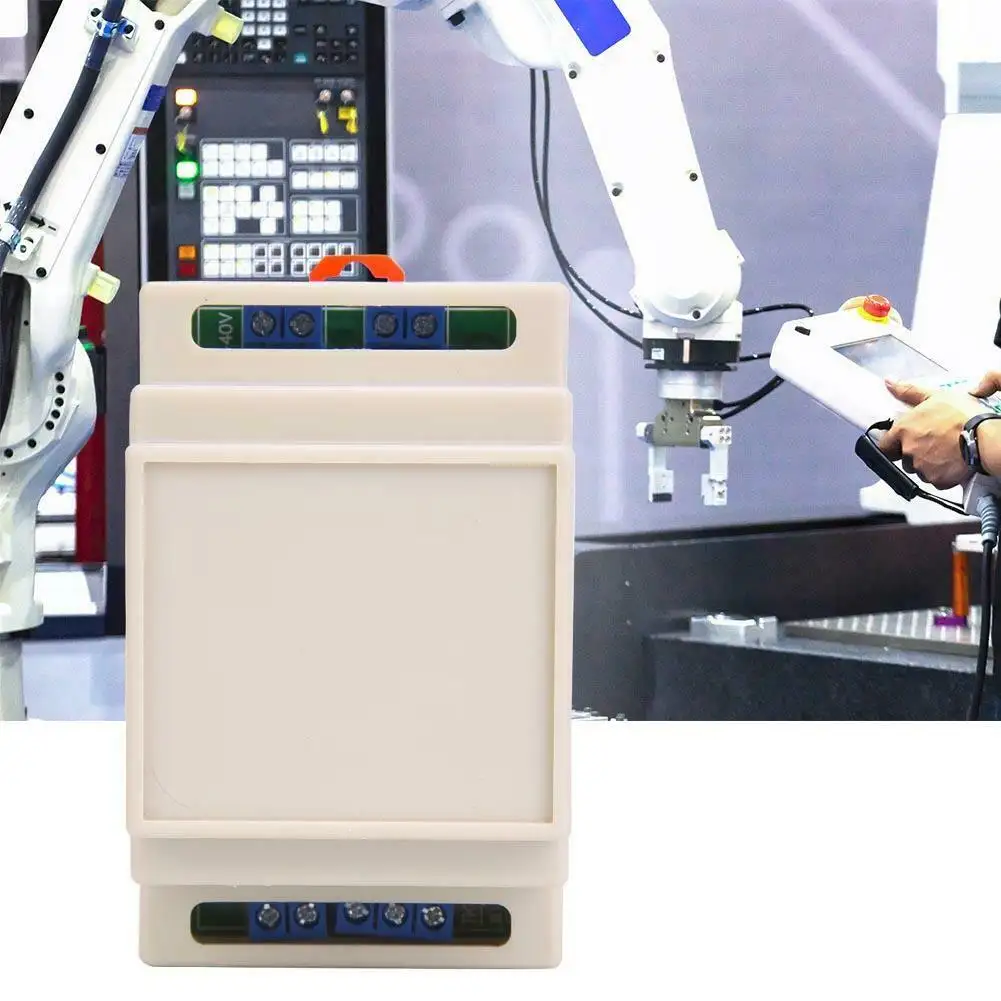

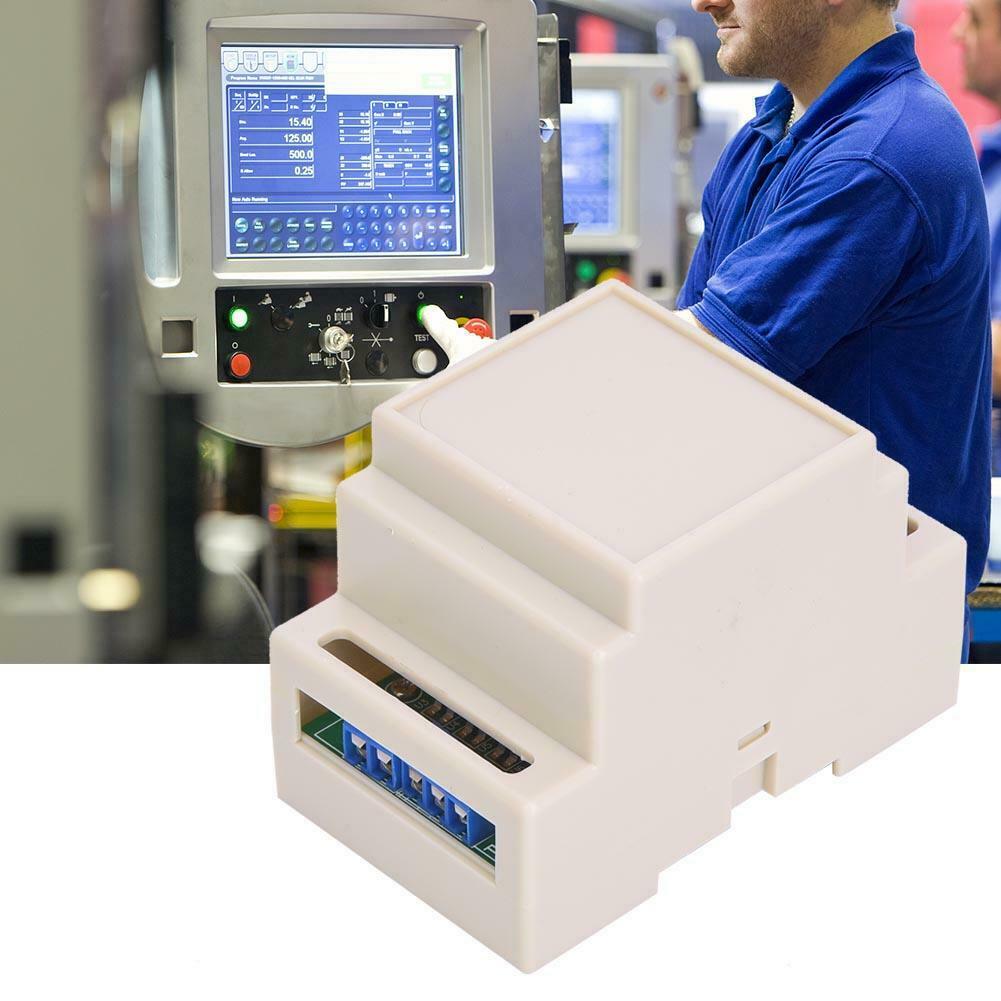

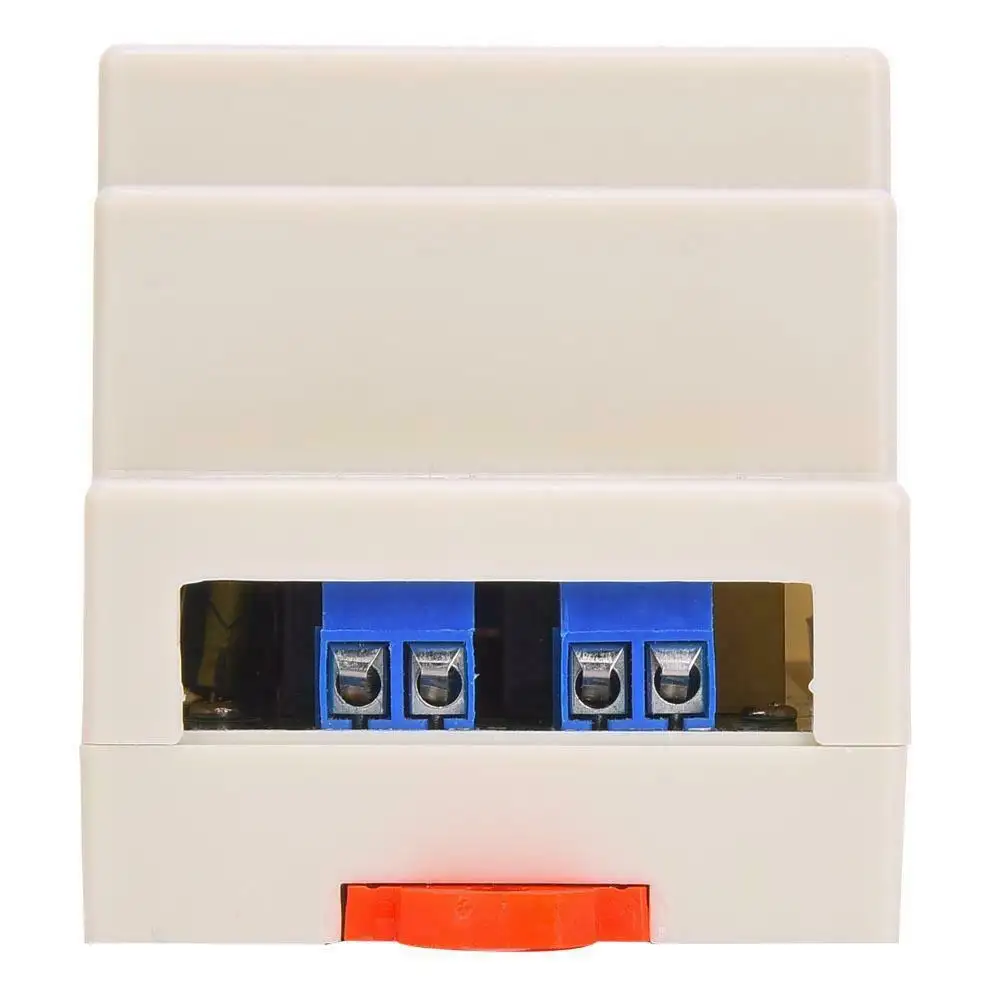

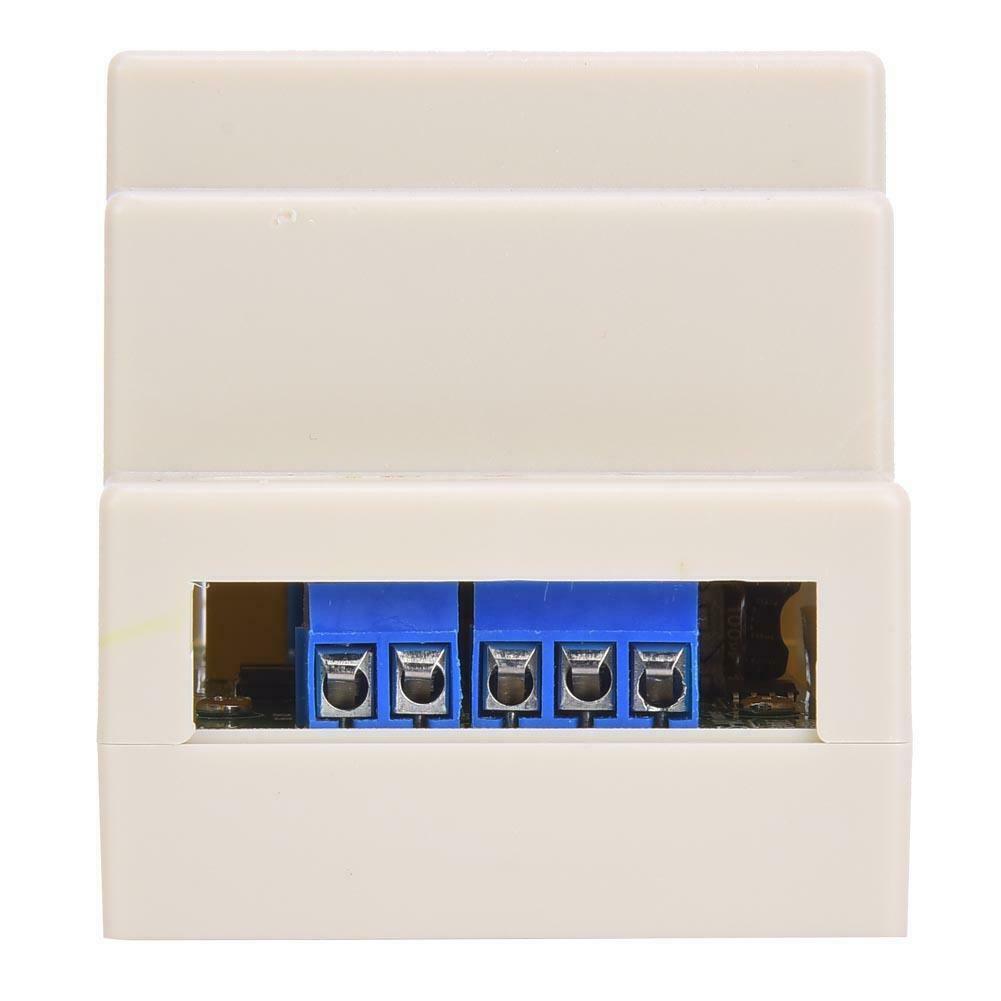

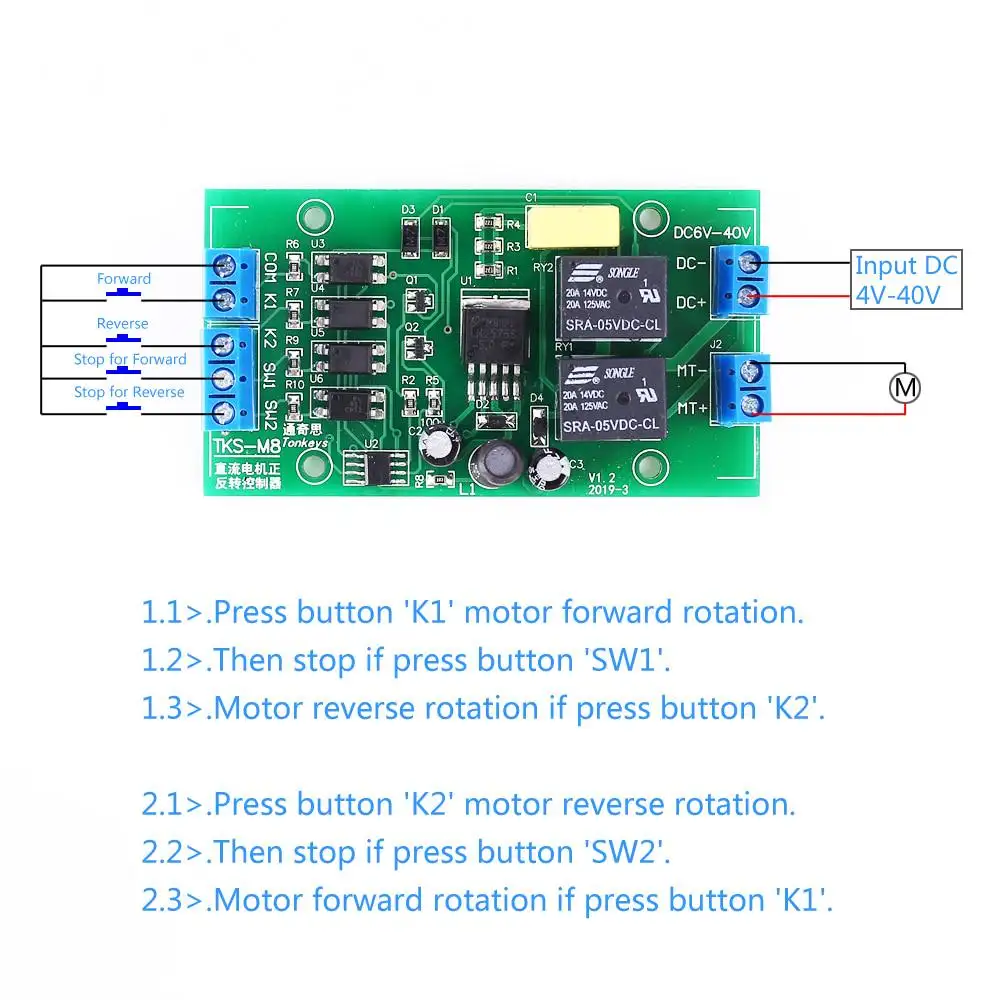

Négy nyomógombos DC motorvezérlő áramkör. A K1 és K2 nyomógomb a motort előre, illetve hátra indítja, az SW1 illetve SW2 a motor mozgását állítja meg, az első előremozgás, a második hátramozgás esetén.
Relés motorvezérlő, irányváltó funkció, stop funkció bekötési lehetőség gombbal, végállás kapcsolók bekötésének lehetősége.
Optocsatolt bemenet leválasztás.
Feature:
1. When the external forward rotation switch (K1) is pressed, the motor will immediately rotate forward. At this time, the instant switch will be released and the motor will continue to rotate forward. It will not stop until the reverse rotation signal (K2) or the forward rotation stop signal (SW1) is encountered.
2. Copper wiring terminal, strong overcurrent ability and low heat.
3. The inputs are all optocoupler coupling, which is resistant to transient interference.
4. 4V~40V input, DC voltage regulation, low power consumption, stable operation.
5. 20A relay, strong load capacity.
Specification:
Item Type: Motor Forward/Reverse Rotation Controller
Working Voltage: Wide voltage 4.0V~40V (DC)
Module Power Consumption: 0.6W (without load motor), static 0.1W
Signal Input: The low level is effective and the input is the negative pole of the optocoupler. A voltage below 2V is considered a signal.
Response Speed: K1 K2 is 20mS, SW1 SW2 is 50mS
Output Current; 20A
Operating Life: >150,000 times
