Kijelző, volt, amper, Shunt ellenállással
Sönt, feszültség, áram, 0-200V 100A, DC Digital, led
Cikkszám: #5252
Cikkszám: #5252
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
    6,490 Ft     (Bruttó) Ár:  5,990 Ft
(Bruttó) Ár: 6,490 Ft
5,990 Ft
Raktáron Raktáron
db Kosárba tesz Kosárba tesz
Kijelző, volt, amper, Shunt ellenállással
Kijelző, volt, amper, Shunt ellenállással
Kijelző, volt, amper, Shunt ellenállással
Kijelző, volt, amper, Shunt ellenállással
Kijelző, volt, amper, Shunt ellenállással
Kijelző, volt, amper, Shunt ellenállással
Kijelző, volt, amper, Shunt ellenállással

0-200V, 100A DC Digital Voltmeter Ampermeter, feszültség és áram kijelző

LED kijelző
táplálás akár pl autós 12V vagy 24V-os működésre, vagy tápegységekre ill akkumulátorokhoz is.

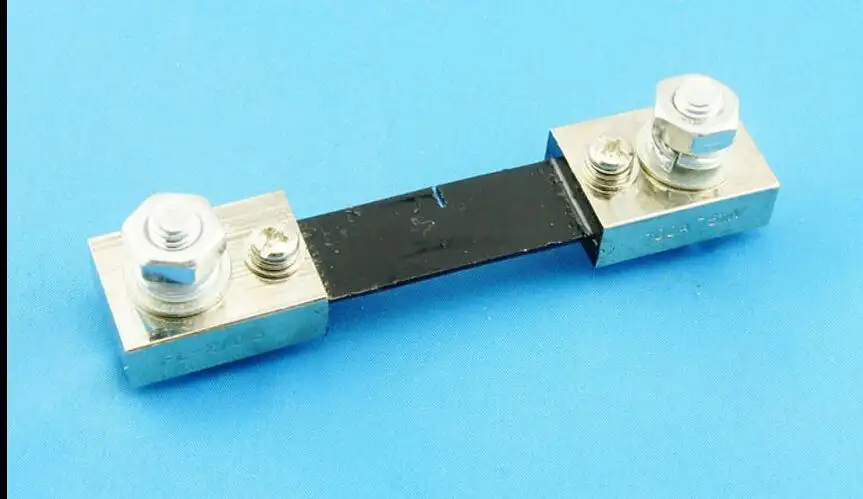

Az áram méréséhez: megfelelő Sönt (Shunt) ellenállás szükséges. (Rendelhető vele és nélküle is)

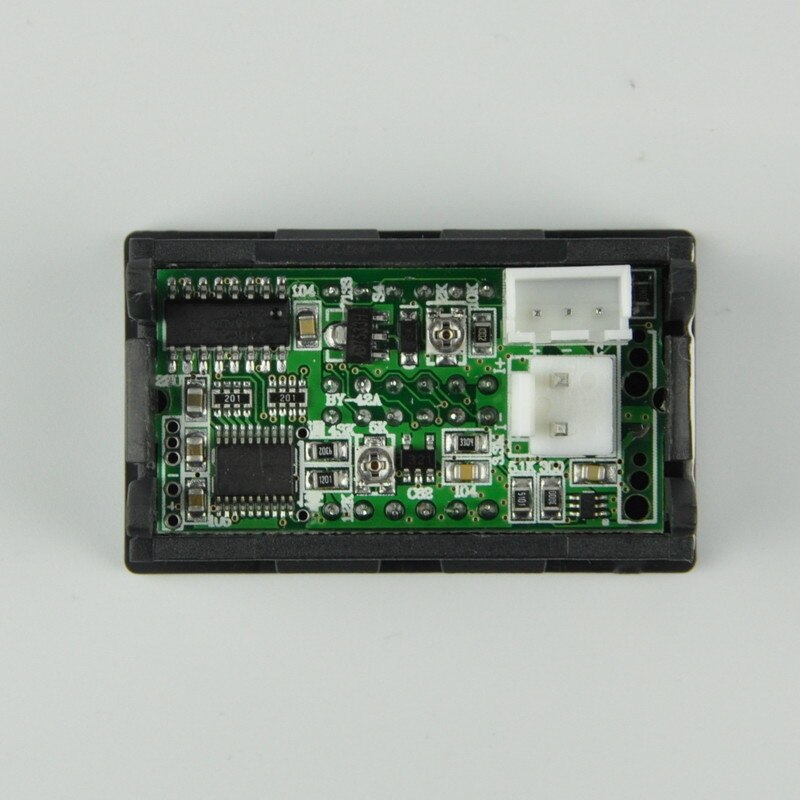

Két potméterrel kalibrálható a feszültség és árammérés pontossága.

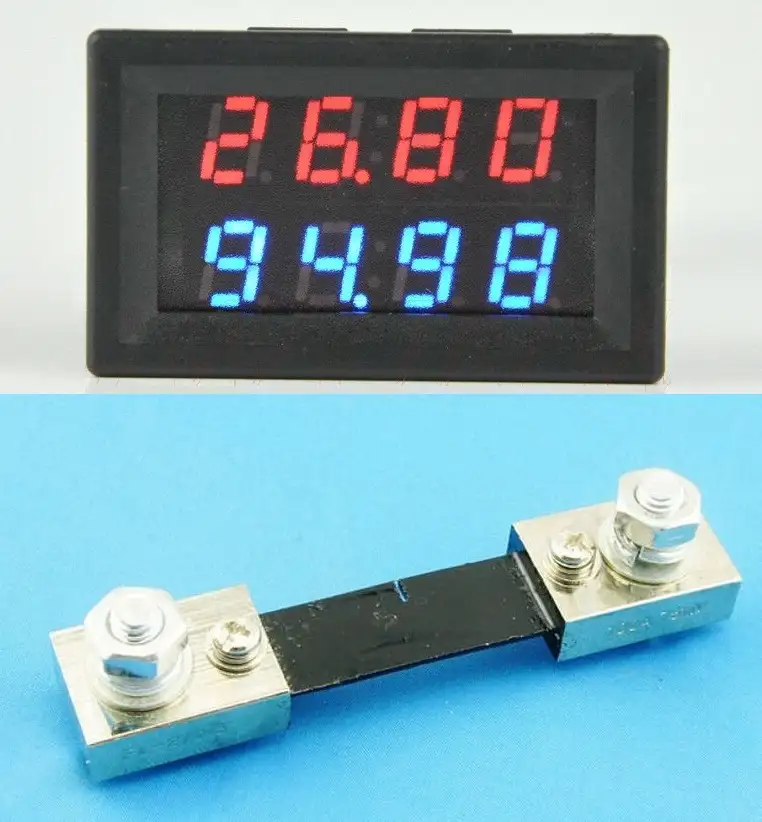

Színei (a képek szerint): kéken Volt (feszültség), és pirossal Amper (áramerősség)

Két tizedes kijelzéssel 100 alatt, és egy tizedes kijelzéssel 100 felett.

Description
Working voltage:4-30V DC
Working current:<10mA
Display: 0.28" Two color blue and red
Measuring range:DC 0-200V 0-100A (more than 10A need shunt )
Refresh rate: about 200mS / times
Measure accuracy: 1% (± 1 digit)
Operating temperature: -10 to 65° c
Working pressure: 80 to 106 kPa

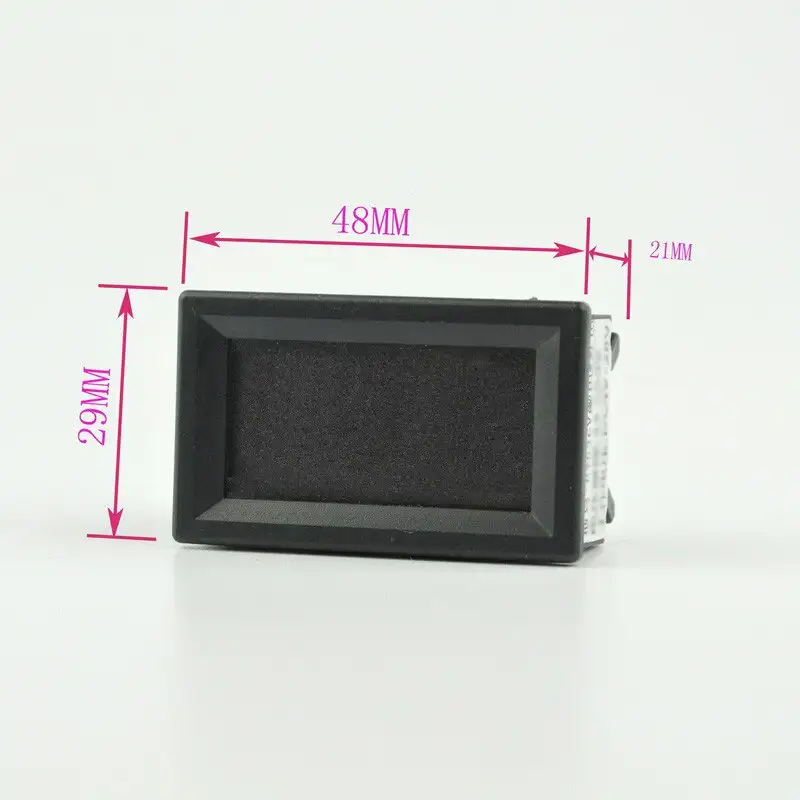

size :48×29×26 mm
The module has reverse polarity protection, even if it will not damage the module reversed.
50A and 100A ammeter scale accurate to 0.1A, 10A ammeter less accurate to 0.01A, voltmeter accurate to 0.1V.

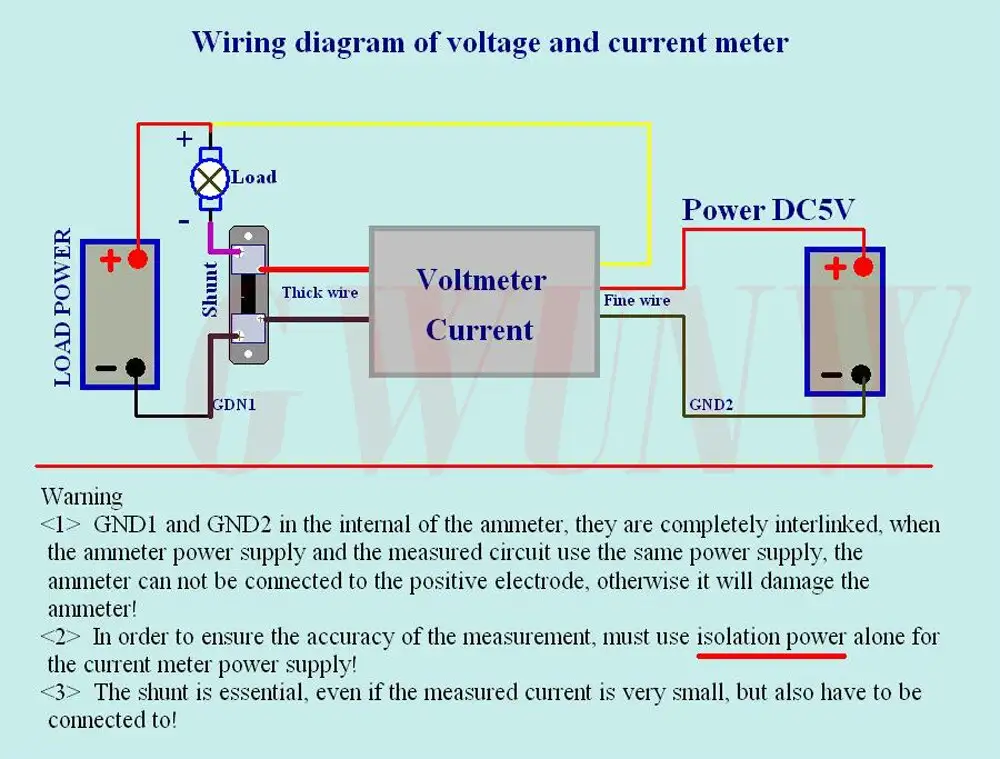

Instructions:
The ammeter power supply terminal and ground using common measuring terminal to design, that is, the power supply side of the ground and the testing ground is the same, so the test ammeter in series with the electrical terminal only after (ie, the device under test the anode and cathode power between the device under test)
Recommends using a separate header isolated power supply terminal

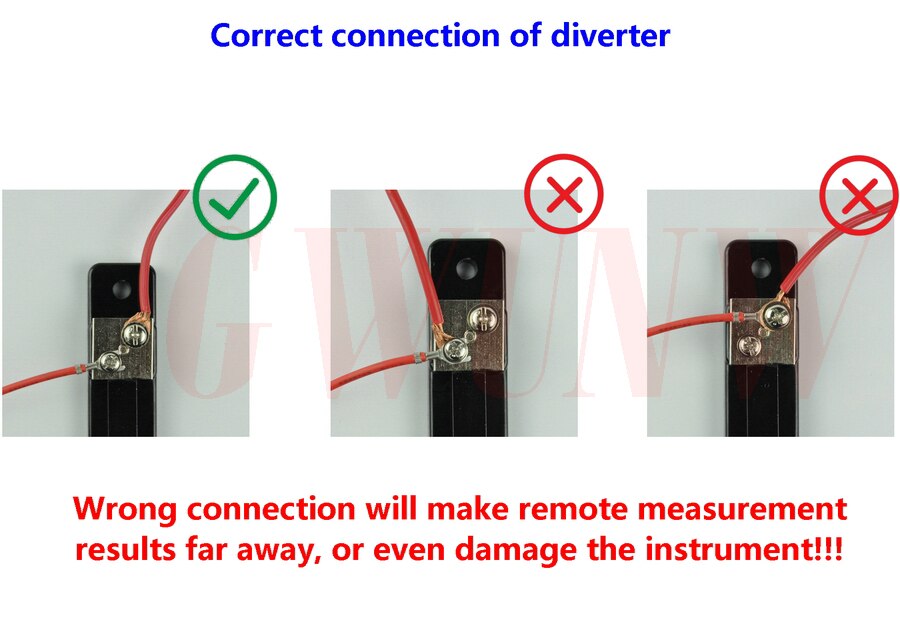

Before using shunt must first access the circuit and then draw digital ammeter head to prevent pressure damage to the meter.
 Before using shunt must first access the circuit and then draw digital ammeter head to prevent pressure damage to the meter.
Lead Definition (5 lines)
Thin black line: negative power meter
The Thin Red Line: Header powered anode (thin red and thin black line between the voltage 4-30V, over shall be burnt)
Thick red line: measure the positive voltage input (this line and the thick black line is the voltage between the voltage meter display)
Thick yellow line: measure current flow leads.
Bold lines: measuring current flow leads (thick black line and the thin black line is the common ground is connected)

Szettben:
  1 x 200V 100A DC Digital Voltmeter Ammeter
  1 x Current Shunt
