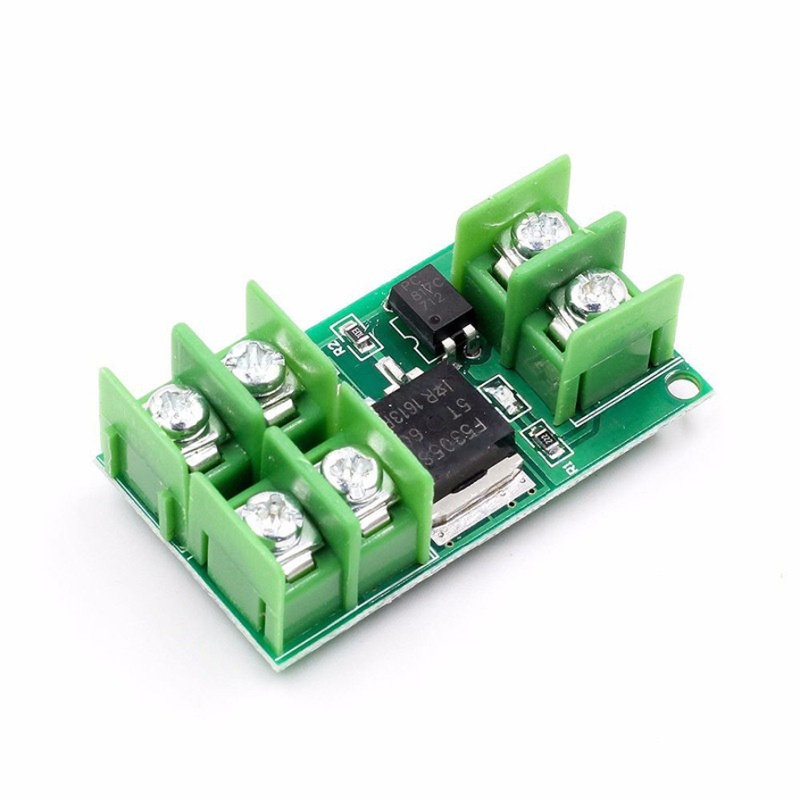

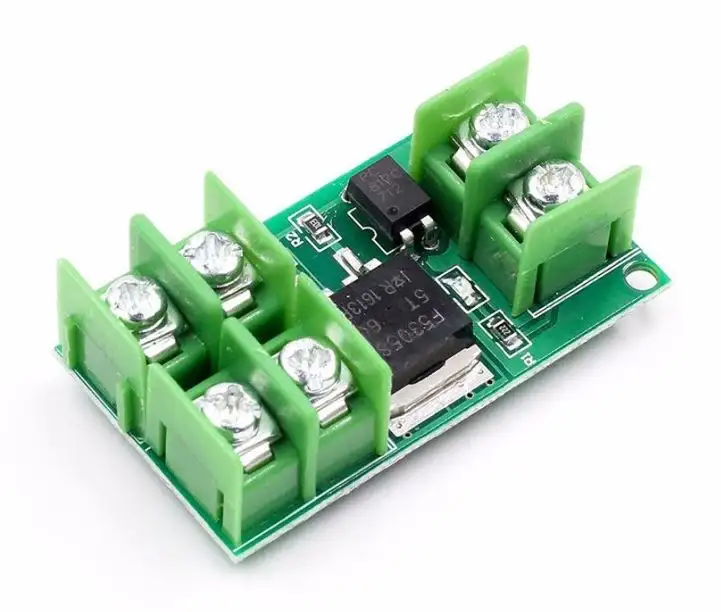

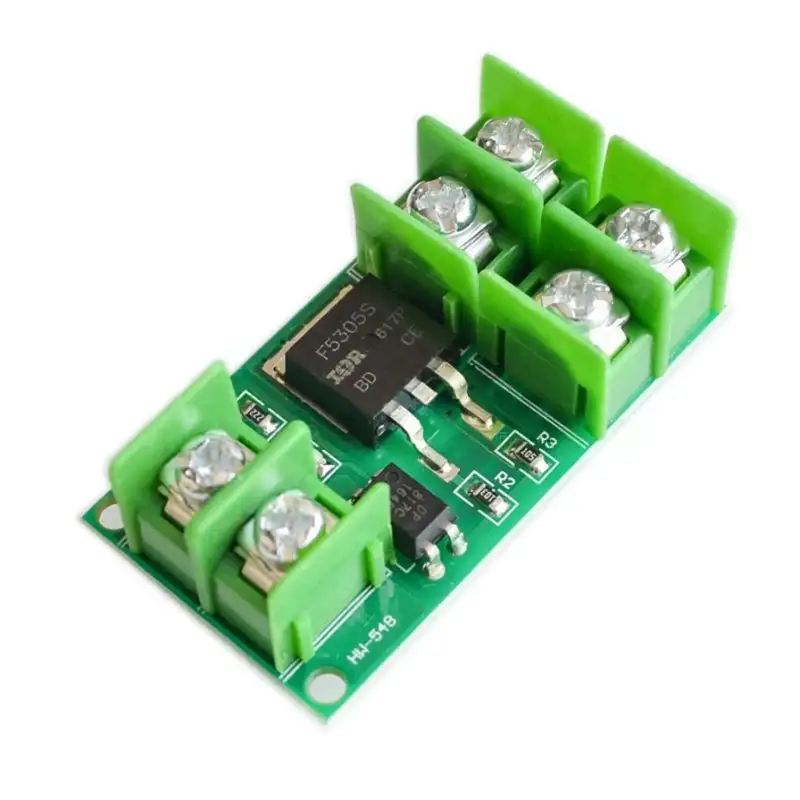

15A 400W MOS FET Trigger Switch Drive Module
FET kapcsoló modul. Kapcsoló feszültség 5-36V, a trigger jel 3V-20V lehet.
Optocsatolt illesztés, így nagy feszültségi galvanikus leválasztást is biztosít. (PC817 optocsatoló, 5.0kV, nagy sebességű kapcsolás)
A maximum kapcsoló áramhoz kérjük a FET-ek adatlapját vegyék figyelembe: F5305S, kalkulálva a folytonos, vagy PWM kitöltéssel való kapcsolásra, az abs. max. áram ~30A (@25°C) és ~20A (@70°C) FET-enként, így várhatóan passzívan max 20A csúcsot bír, minden esetben kapcsoló áramtól és névleges feszültségtől függően megfelelő passzív vagy aktív hűtés szükséges!
Dscription:
FET modules, input and output is fully isolated.
The signal triggers the end: the digital high-low.IO
ports can be connected microcontroller, PLC interfaces,
DC power supplies.
The input voltage: 3V-20V; Current: 5mA or so.
You can control the power output of the equipment,
motors, light bulbs, LED lights, DC motors, miniature
pumps, solenoid valves, etc.
Output controlled voltage: 5V-36V. Current: less than 5A,
if the current is more than 5A, heat sank is needed
------the maximum should be less than 20A.
The original F5305S power FET can enter PWM, control
the motor speed, the lamp brightness.
Overall Size : 46 x 25 x 18mm(L*W*H)
Weight : 15g
