Komparátor IC-vel felépülő hőmérséklet érzékelő KIT, mely egy NTC segítségével méri a hőmérsékletet, és a potenciométerrel beállított küszöbértéknek megfelelően egymást váltó piros/kék (meleg/hideg) fény jelzést ad.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!
Összeszerelési leírás itt található:
Tápfeszültség: 5V DC
Maximum áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!
Összeszerelési leírás itt található:
| Gyártói jelölés | BK-0106 |
|---|---|
| Gyártó | BK-KITS |
Hideg-meleg érzékelő KIT, 5V DC
Kapcsolási rajz  |  Komparátor IC-vel felépülő hőmérséklet érzékelő KIT, mely egy NTC segítségével méri a hőmérsékletet, és a potenciométerrel beállított küszöbértéknek megfelelően egymást váltó piros/kék (meleg/hideg) fény jelzést ad. Tápfeszültség: 5V DC Maximum áramfelvétel: 20mA A készlet forrasztandó alkatrészeket tartalmaz! |

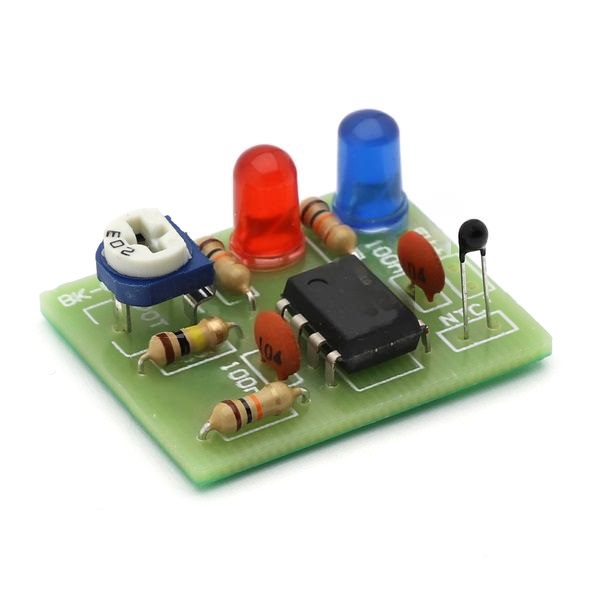

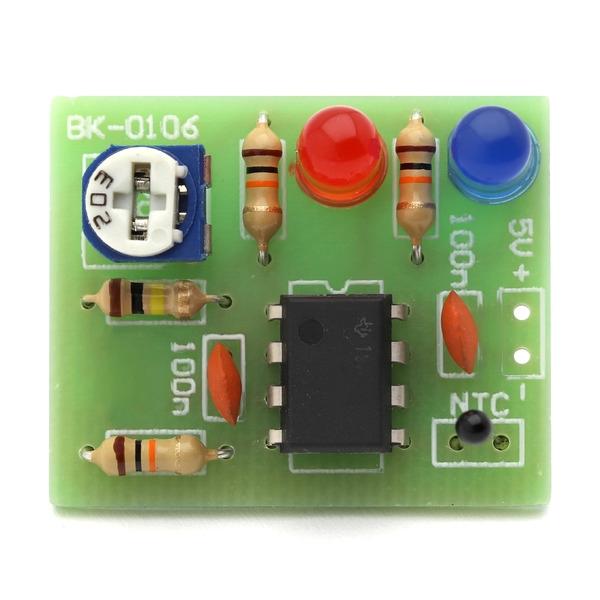

Beültetési ábra | Termékfotó |
Összeszerelés lépései
1
| R4 | 100K 0.25W | |
| R1 | 10K 0.25W | |
| R3 | 10K 0.25W | |
| R5 | 10K 0.25W |
2
| U1 | LM393 |
3
| C1 | 100nF | |
| C2 | 100nF |
4
| D1 | RED | |
| D2 | BLUE |
5
| P1 | 22K |
6
| R2 | 10K NTC |
A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
