BK-1216
1.5V-os villanó LED kit, 1.5V DC
Cikkszám:
#7507
100% magyar cég!
100% magyar raktár!
Raktáron
Különleges felépítésű, egyszerű charge-pump áramkör, mely 1.5V-ról képes akár 3.4V-os nyitófeszültségű fehér LED folyamatos villogtatására is.
Tápfeszültség: 1.5V DC (pl. 1 db AA ceruzaelem)
Maximum áramfelvétel: 1mA
A készlet forrasztandó alkatrészeket tartalmaz!
Összeszerelési leírás itt található:
1.5V-os villanó LED KIT, 1.5V DC
Kapcsolási rajz  |
Különleges felépítésű, egyszerű charge-pump áramkör, mely 1.5V-ról képes akár 3.4V-os nyitófeszültségű fehér LED folyamatos villogtatására is. Tápfeszültség: 1.5V DC (pl. 1 db AA ceruzaelem) Maximum áramfelvétel: 1mA A készlet forrasztandó alkatrészeket tartalmaz!
|
Beültetési ábra

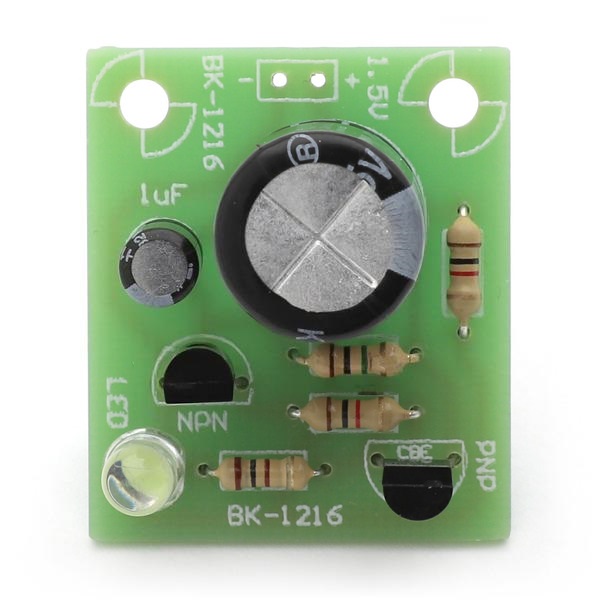

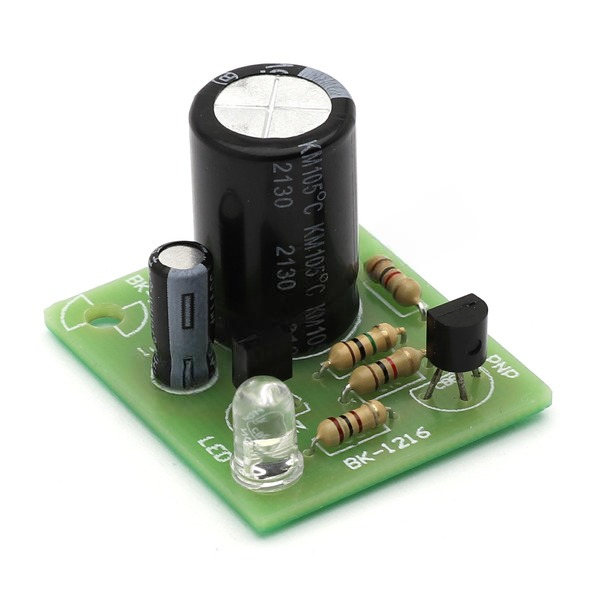

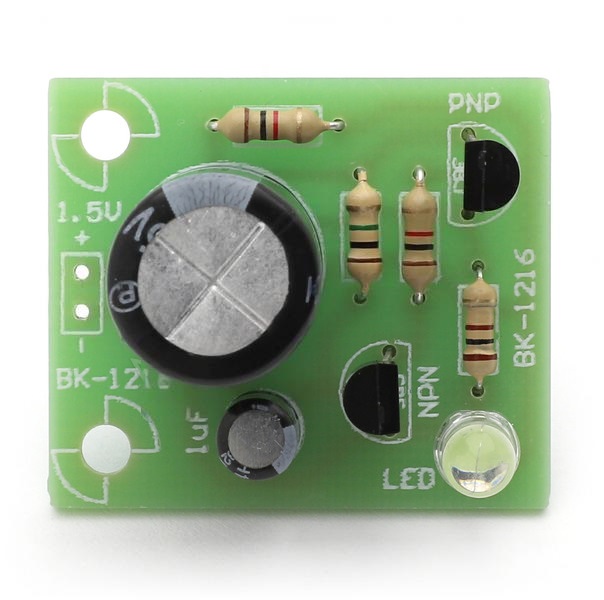

 | Termékfotó
 |
Összeszerelés lépései1

R2 | 1K 0.25W | |
R3 | 1K 0.25W | |
R1 | 1M 0.25W | |
R4 | 100R 0.25W | |
2

3

4

5

Beüzemelés, élesztésA tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
A 1.5V-os tápfeszültség rákapcsolása után 2-3 másodperccel kezd fokozatosan villogni a LED.
