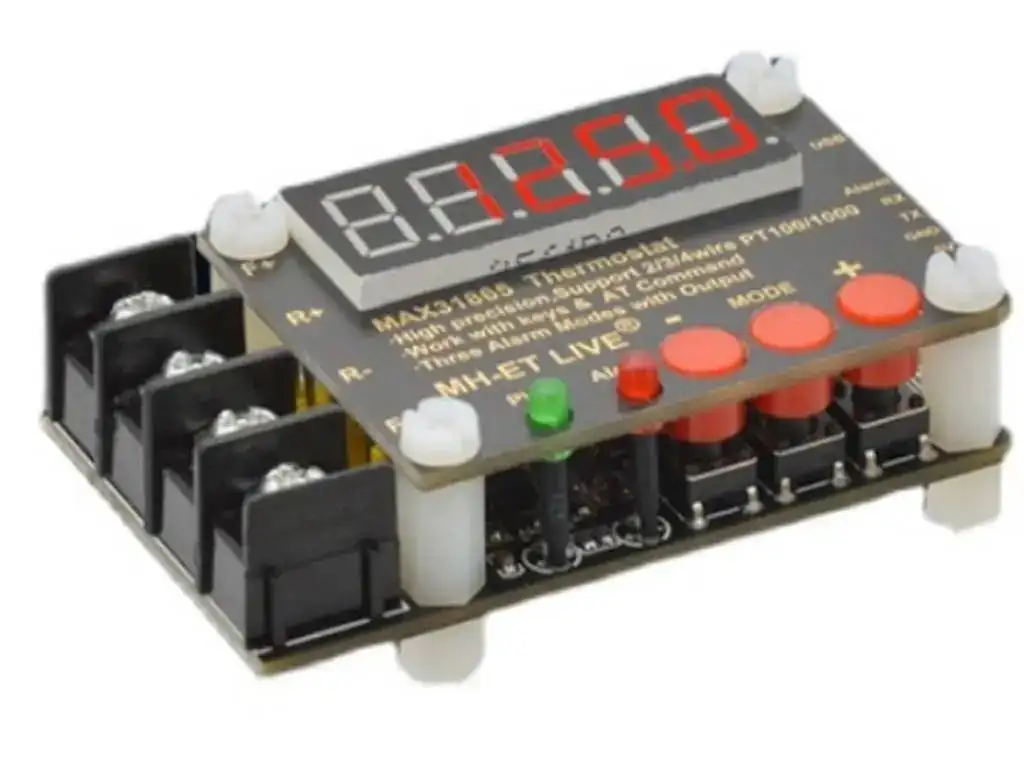

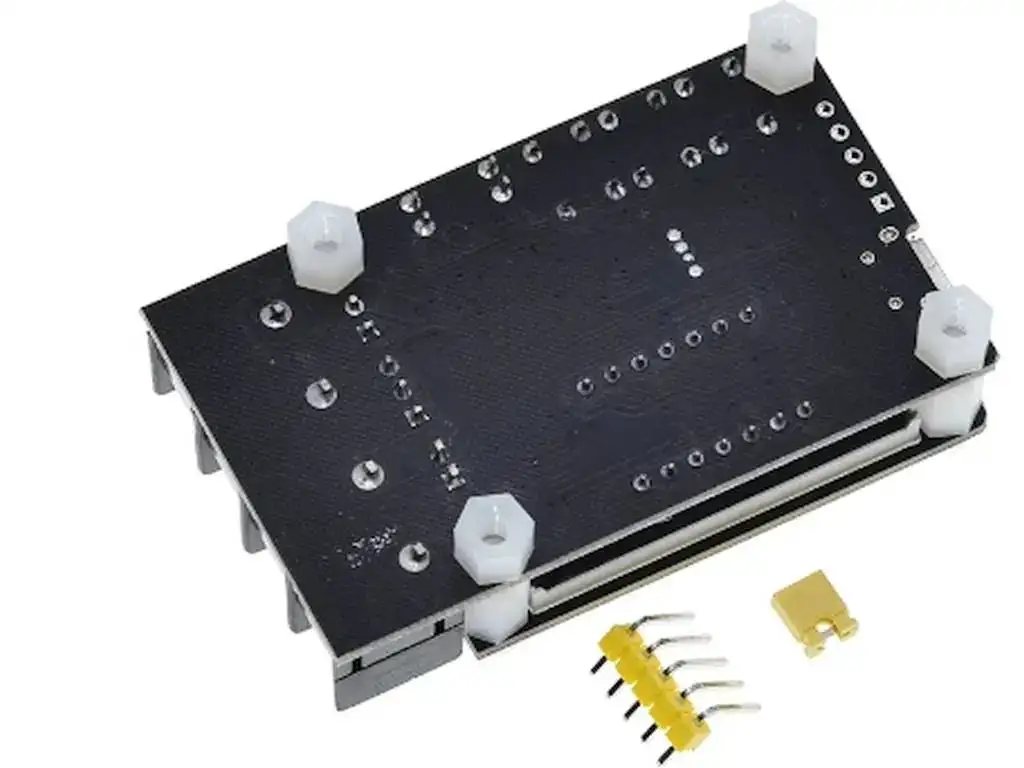

Nagy 0.1°C felbontású precíz hőmérséklet vezérlő (termosztát) PT/100 és PT/1000 szenzorokhoz is, 2/3/4 vezetékes kompenzációsan mért működéshez is.
Saját kijelzővel is rendelkezik, így teljesen önálló precíz termosztátként is használható, és soros UART kommunikációval is rendelkezik, így számítógépről, mikroprocesszorról, PLC-ről stb is vezérelhető AT parancsokkal, és lekérdezhetőek az értékek.
Alap Információk:
|
Mérési hőmérséklet tartomány |
-200C-től 650C-ig (De függ a
hozzákapcsolt PT ellenállás mérési teljesítményétől) |
|
Működési hőmérséklet |
40C-tól 80C-ig |
|
Felbontás |
0.1 |
|
Pontosság |
A teljes pontosság 0.5 (0.05%-a a
teljes tartománynak) (De függ a hozzákapcsolt PT ellenállás
mérési teljesítményétől) |
|
Beállítása |
Gombokkal vagy AT parancsokkal |
|
Utasítások típusa |
AT parancs |
|
Kijelző |
0.36 inch digitális 7 szegmenses
kijelző |
|
Működési feszültség |
DC 3.3-5V |
|
Működési áramerősség |
<100mA |
|
Tápellátás |
MicroUSB, USB TTL pinen keresztül |
|
Kommunikációs interface |
USB TTL |
|
PT típusa |
2/3/4-wire (vezetékes) megoldás is támogatott,
KF850 terminállal |
|
Alapértelmezett PT mértéke |
PT100. Ha PT1000-t használ a panel
belső ellenállását kell kicserélni. |
A termosztát alapértelmezetten PT100as PTellenállást támogat.
Ha PT1000-es PT ellenállást kell használnia, a panelre szerelt 402 ohmos
(4020) ellenállást, 0.1%-os pontosságú 4.02K-s ellenállásra (4021) package 0805
A termosztát alapértelmezetten tudja kezelni a 2/3/4 vezetékes PT ellenállásokat. A különböző típusokhoz a panelen található jumpereket kell
változtatnia.
2 vezeték esetén: Kössön egy vezetéket az R+ F+ valamelyikébe, a
másikat pedig az F- R- valamelyikébe. Legyen összehúzve a 2/3Wire és a 2 Wire
jumper 2 lába, illetve a 24 3 jumper 24 lábai is legyenek összehúzva.
3 vezeték esetén: A közvetlenül összekötött két kábelt kösse az F+ R+
ba, a harmadik kábelt pedig kösse R- vagy F- ba. A jumperek közül a 2/3Wire
legyen összekötve, illetve a 24 3Wire jumpernél a 4 3 oldalon legyen a jumper.
4 vezeték esetén: Csak a 24 3Wire
Jumper 24 oldalán legyen a jumper. A Szenzor mind a 4 kebelét be kell kötni. Az
összetartozó kábekpárok megeyező színűek, az hogy melyik oldalon van, vagy,
hogy páron belül melyik van kívül-belül nem számít. (Ha a színek nem segítenek,
akkor mérje meg multiméterrel, hogy mely kábelek vannak összekötve közvetlenül
(2 ohm ellenállás van köztük).

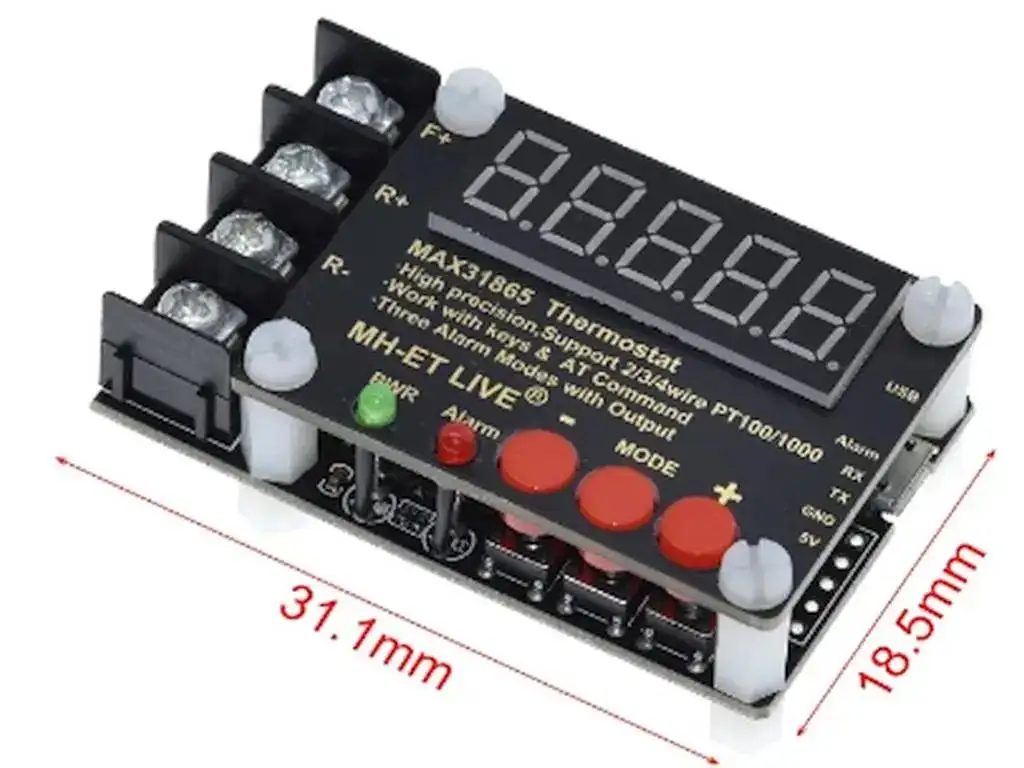

Méretek:
|
Méret |
37mm x 62mm x 21mm (H,Sz,M) |
|
Súly |
30g |
Beállítás gombokkal:
A PT ellenállás és táp bekötése után a kijelzőn a hőmérsékleti
értéket látja.
1)
Nyomja hosszan a MODE gombot, hogy belépjen a
beállításokba. Az első beállítási paraméter a felső hőmérsékleti határ. Az
értéket a „+” és „-” gombokkal tudja változtatni (Hosszan nyomja, gyorsan
változik, egyesével nyomva a tizedes pont utáni érték változik).
2)
Ha beállította a felső határt, ismét nyomja meg
a MODE gombot. Ezzel az alsó hőmérsékleti határt állíthatja be.
3)
Nyomja meg ismét a MODE gombot. Ekkor a
riasztást tudja beállítani:
1.
0 – Ha határértéken kívül van jelez.
2.
1 – Felső hőmérsékleti határ felett jelez
3.
2 – Alsó hőmérsékleti határ alatt jelez
4)
Ismét nyomja meg a MODE gombot. Ekkor a Baud értéket állíthatja be.
a.
96 - 9 600
b.
192 – 19 200
c.
576 – 57 600
d.
1152 – 115 200
5)
Ha vissza szeretne lépni az első beállítási
pontra, akkor nyomja meg ismét a MODE gombot. Ha ki szeretne lépni a
beállításokból, akkor nyomja hosszan a MODE gombot, vagy várjon 8 másodpercet.
Soros kommunikáció:
|
Soros kommunikáció protokoll |
|
|
Bitek/másodperc |
115 200 (alap beállítás) |
|
Adatbitek |
8 |
|
Paritás |
Nincs |
|
Stop bitek |
1 |
|
Flow control bits |
Nincs |
AT parancsok:
Minden AT parancsot új sorba kell
írni (line feed), valamint válassza az
új sor és kocsi vissza lehetőséget, különben nem jelenik meg a válasz
Az AT parancs megfelelő hőmérsékleti mértékegysége 0.1C fok, így
például a -123 jelentése -12.3C
Ha AT parancsokkal változtatja meg például Az adatátviteli sebességet (Baud rate-et), az csak újraindítás után lép érvénybe.
|
AT parancs |
Funkció |
Megjegyzések |
|
|
AT+T? |
Kiolvassa a hőmérsékleti értéket |
Kiolvasott érték * 0.1 = Valós érték |
|
|
AT+A? |
Riasztás állapotának kiolvasása |
0 |
Nincs riasztás |
|
1 |
Van riasztás |
||
|
AT+TH? |
Felső hőmérsékleti limit kiolvasása |
Kiolvasott érték * 0.1 = Valós érték |
|
|
AT+TL? |
Alsó hőmérsékleti limit kiolvasása |
Kiolvasott érték * 0.1 = Valós érték |
|
|
AT+BAUD? |
Adatátviteli sebesség kiolvasása |
96 |
9600 |
|
192 |
19 200 |
||
|
576 |
57 600 |
||
|
1152 |
115 200 |
||
|
AT + ALARM? |
Riasztás beállításának kiolvasása |
0 |
Riasztás ha limiten kívül |
|
1 |
Riasztás ha felső limiten kívül |
||
|
2 |
Riasztás ha alsó limiten kívül |
||
|
AT+TH=Actual Temperaturex10 |
Felső hőmérsékleti limit beállítása |
Valós hőmérsékleti érték * 10 |
|
|
AT+TL=Actual Temperaturex10 |
Alsó hőmérsékleti limit beállítása |
Valós hőmérsékleti érték * 10 |
|
|
AT+BAUD=1152 (Indítsa újra az
érvényesítéshez) |
Baud rate beállítása |
|
|
|
AT+ALARM=1 |
Riasztási szint beállítása |
|
|
|
|
|
|
|
Kapcsolódás számítógéphez:
Számítógéphez kapcsolódáshoz szüksége lesz egy USB-TTL átalakítóra.
Bekötése:
VCC - 5V
GND
– GND
TX
- RX
RX
– TX
Győződjön meg róla, hogy a megfelelő COM portot választotta-e ki. Nyissa
meg a soros monitort, állítsa be az átviteli sebességet 115 200-ra és az
új sor és kocsi vissza opció legyen kiválasztva. Ezután meg is kezdheti az AT
parancsok kiadását.
Description :
Themperature range: -200℃ to 650℃( depending on the mathing platinum resistance temperature measurement performance)
Operating temperature range : -20℃ to 80℃
Resolution :0.1
Instruction mode: the 0.36 inch digital tube displays 5 bits red
Working voltage : DC3.3-5V
Working current :100mA
Power supply interface : Micro USB / power port
