Óra modul, pontos idő, dátum, naptár
DS1302 clock modul
Elemmel (tartozék).
Logikai működés: 2-5.5V, 3wire
Ajánlott mikroprocesszorokhoz, beágyazott rendszerekhez: PIC, AVR, MSP430, ARDUINO, stb...

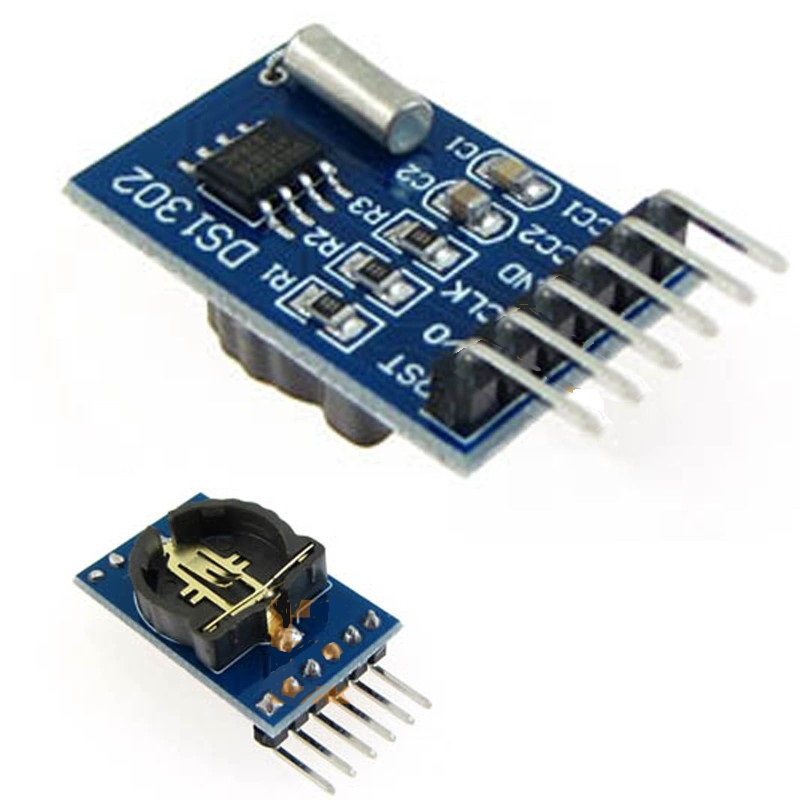

A panelre forrasztva egy DS1302 chip, és egy CR1220 elem tartó SMD tok is.
(Alternatív áramkör is rendelhető pl 29 * 17mm-es, 2 oldali lábsorral vízszintesen plugin-in modulként
A kategóriába vissza lépve több fajta óra modult is találhat)
- The DS1302 trickle-charge timekeeping chip contains a real-time clock/calendar and 31 bytes of static RAM.
- It communicates with a microprocessor via a simple serial interface.
- The real-time clock/calendar provides seconds, minutes, hours, day, date, month, and year information.
- The end of the month date is automatically adjusted for months with fewer than 31 days, including corrections for leap year.
- The clock operates in either the 24-hour or 12-hour format with an AM/PM indicator.
- Real-Time Clock Counts Seconds, Minutes, Hours, Date of the Month, Month, Day of the Week, and Year with Leap-Year Compensation Valid Up to 2100.
- 31 x 8 Battery-Backed General-Purpose RAM.
- Serial I/O for Minimum Pin Count.
- 2.0V to 5.5V Full Operation.
- Uses Less than 300nA at 2.0V.
- Single-Byte or Multiple-Byte (Burst Mode) Data Transfer for Read or Write of Clock or RAM Data.
- 8-Pin DIP or Optional 8-Pin SO for Surface Mount.
- Simple 3-Wire Interface.
- TTL-Compatible (VCC = 5V).
- Optional Industrial Temperature Range: -40deg to +85deg.
- Dual-power supplly tube for the main power and backup power supply.
- Connecting method:(for the procedures provided example, connect to any IO port, you can modify the in the program):
- VCC---+5 V/3.3V
- GND with---GND with
- The CLK---P02
- The DAT---the P01
- The RST---P00
- Size: 3.2cm x 1.6cm - 1.3inch x 0.6inch.
- VCC to GND Do not reversed, so as not to damage the chip.
- PULL DOWN needs to connected to the 51 MCU P0 port.
