Beállítás a paraméter táblázat alapján. Ellenállással vagy potméterrel is történhet.
Egyszerűen az R ellenállásával meghatározható az időtartam (órajel, azaz tápfeszültség függően is közel stabilan hasonló időtartamot kapunk), egészen min. ~2 másodpercig.
Ezen felül hosszabb időtartamokhoz az P1 és P2 használatával szorzók is beállíthatóak, így ~1000 óra is elérhető.
Egyszerűen az R ellenállásával meghatározható az időtartam (órajel, azaz tápfeszültség függően is közel stabilan hasonló időtartamot kapunk), egészen min. ~2 másodpercig.
Ezen felül hosszabb időtartamokhoz az P1 és P2 használatával szorzók is beállíthatóak, így ~1000 óra is elérhető.

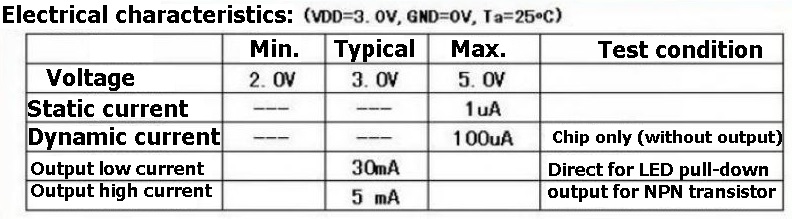

Széles bemeneti táplálási tartomány: 2-5V

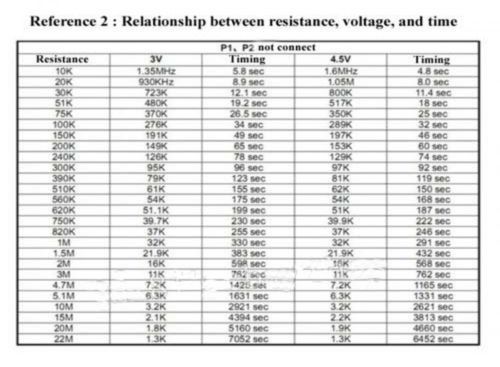

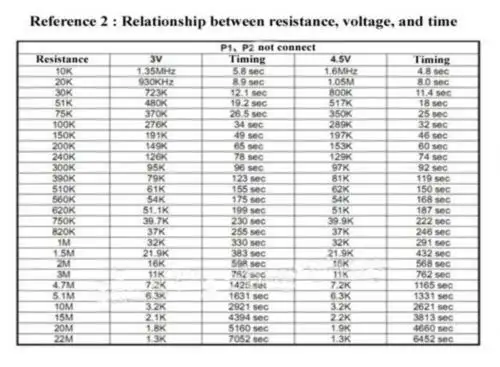

Időzítés: R a mellékelt táblázat alapján
P1 és P2 jumper szabadon hagyva: 1x szorzó
P1 jumper rövidzárásával: 8x szorzó
P2 jumper rövidzárásával: 64 szorzó
P2 jumper rövidzárásával: 64 szorzó
P1 és P2 jumperek rövidzárásával: 512x szorzó
Maximum kimenet open-collectoros használatban (pl LED-et földre húzva): 30mA. Megfelelő pl. korlátozó ellenállás szükséges a kimenetre.
Maximum kimenet open-collectoros használatban (pl LED-et földre húzva): 30mA. Megfelelő pl. korlátozó ellenállás szükséges a kimenetre.
|
Specifications:

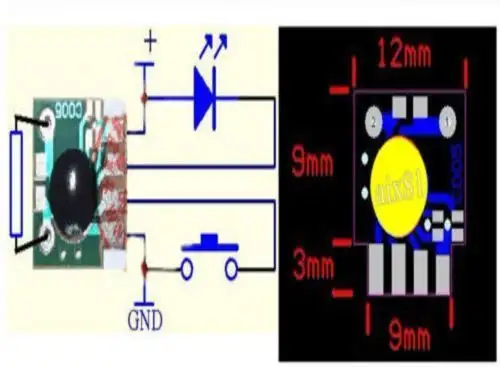

The C005 Shape about 12mm * 12mm, operating voltage 2v-5v, timing can be set to a minimum to a maximum of 2 seconds 1,000 hours, as indicated below description

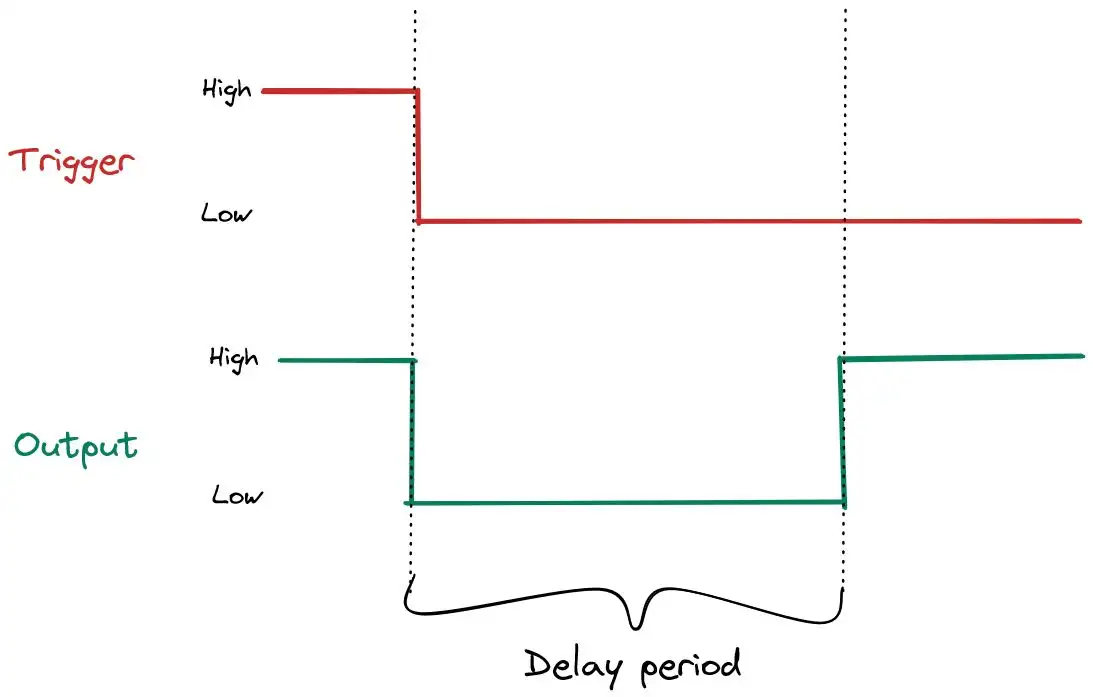

Function and Design 1. The circuit according to claim connected and set a good time resistance and supply voltage; 2. Before the power not trigger output is high; 3. Trigger terminal "falling" trigger effective immediately after the trigger output terminal goes low at the same time start the timer circuit;
4. Set the timer time to recover after the output terminal is high, wait for the next "falling" trigger; 5. The chip is not repeated triggered, meaning that continue to trigger in the period after the trigger chip output low if the trigger is invalid;
6. The trigger end of "falling" Trigger refers to the instantaneous change from high level to a low level; 7. General refers to VCC high voltage, low means 0-0.3v or GND, provided that they meet the level requirements can be;

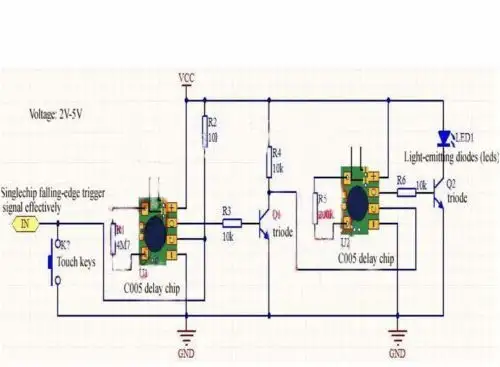

8. trigger terminal can be connected to touch switch or microcontroller IO port or other digital circuits have a "falling" can effectively trigger;
9. The trigger can be designed to power, only to trigger a short circuit to ground, power is triggered, the time to recover after the output to a high level, waiting for the next
Falling edge trigger again. Chip Features: 1. The use of low-power CMOS technology, lead-free and environmentally friendly. 2. Direct Push can output low LED (please add current limiting resistor), the output high may push transistor (please add current limiting resistor).

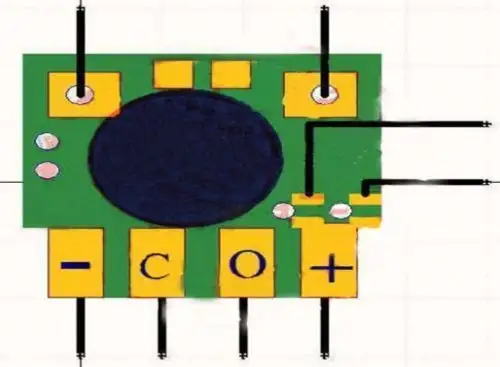

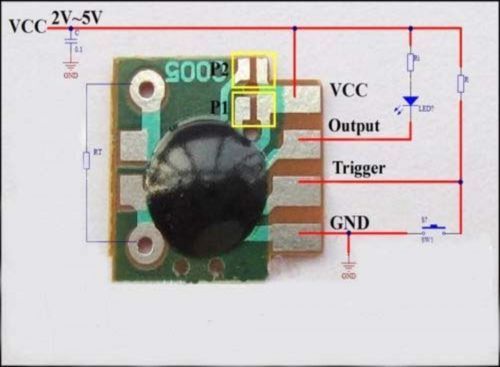

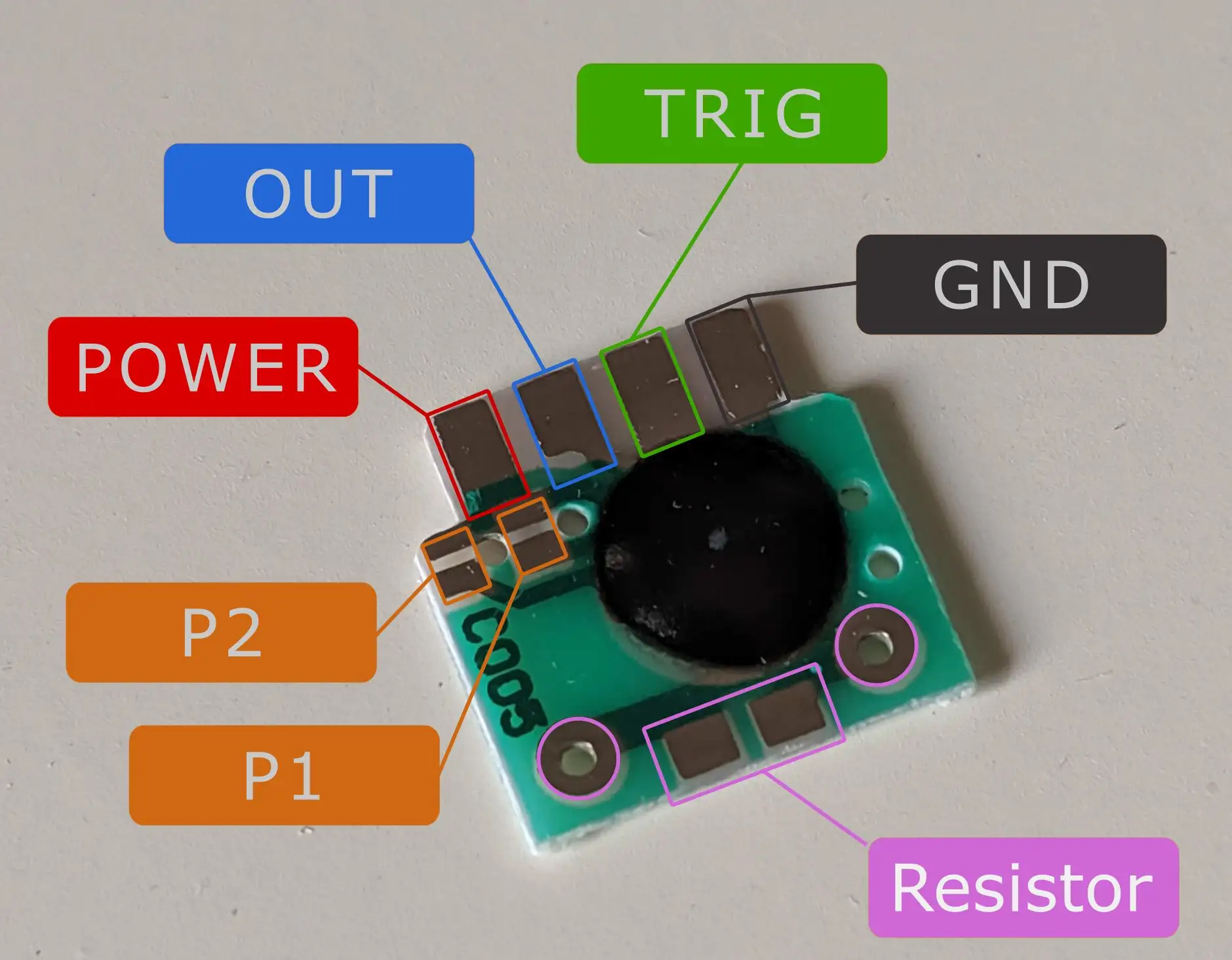

time can be adjusted from 2s-1000h.3. Available resistance adjusting timing, there are 8 * N (N = 0.1.2.3) times the timing selection, 4. Optional trigger timing and triggering termination ground electric timer. 5. standby output high, falling edge trigger, post-trigger output low, after the delay recovery high. Pin description: Below from down to up: PIN1 = power negative, PIN2 = trigger, responsible = output, PIN4 = power is Below P1 in short circuit (two small solder short circuit) timing time is equal to the resistance meter in the time multiplied by 8 times Below the P2 in short circuit (two small solder short circuit) timing time is equal to the resistance meter in the time multiplied by 64 times Below the P1, P2 and short circuit (two small solder short circuit) regular time is equal to the resistance in the table of time multiplied by 512 times With pictures and parameter table below provide more design information, please carefully refer to: |
