Digitális potméter modul, pl Arduinohoz
X9C103S Digital Potentiometer Module for Arduino

Cikkszám: #4293

100% magyar cég! 100% magyar raktár!

~~1,990~~ Ft (Bruttó) Ár: 1,490 Ft

Raktáron

Szállítása már 1490Ft-tól, akár 1 munkanap...

Mikor vehetem át?

Kosárba tesz

Név *: E-mail *: Telefon *:

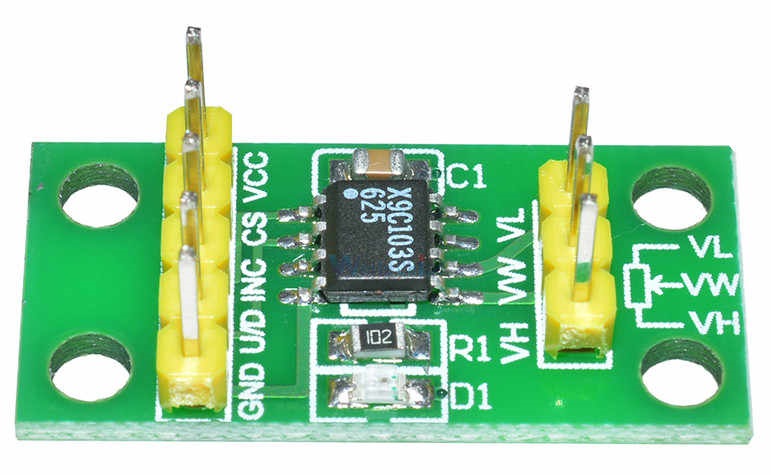

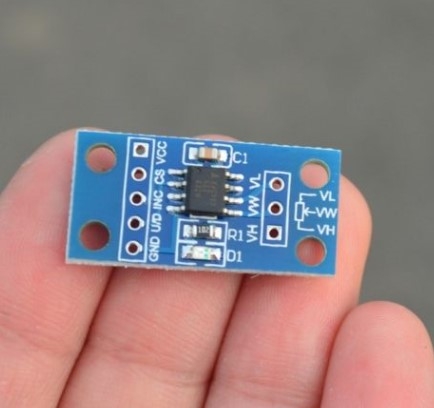

A digitális potméter hagyományos ellenállás osztó potméterként viselkedik az áramkörben, a középső lábán analóg feszültségszintet ad, de mikroprocesszorral vezérelhető, pl Arduinoval.

Táplálása (VCC): 3-5V

Panel színe: kék vagy zöld.

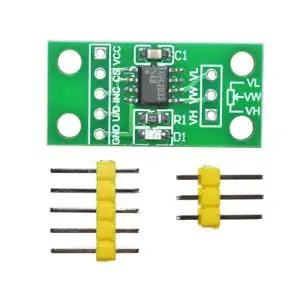

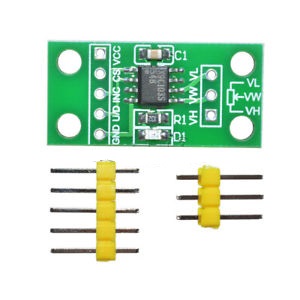

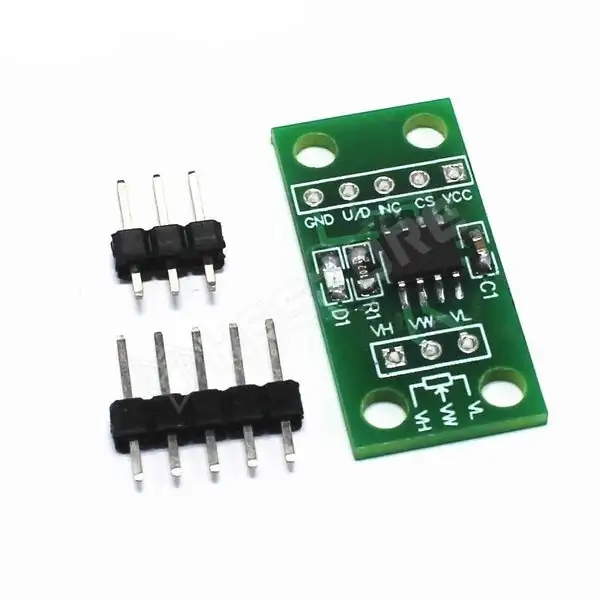

Tüskesor: 5+3-as apa tüskesorral érkezik, mely forrasztható.

9C103S Digital Potentiometer Module for Arduino

Description:
Size:23*38mm
Module Voltage: DC6-15V;
Operating Current: less than 5mA;
Transmitting Power: less than 2mA
Output Signal: TTL trigger repeated, high and low. High output 5V, low level 0V;
Detection Angle: 180 degrees (hemispherical);
Detection Range: 3-8m,the default setting is 7m
Work Delay: 2S-120S,the default setting is 20S

Feature:

Supply voltage: 3V-5V

Chip: X9C103S

PCB board size: 2.7 * 1.3CM

10K span potentiometer.

Potentiometer center tap between 0-10k slide in total 100 (potentiometer wiper typical impedance 40 ohms)

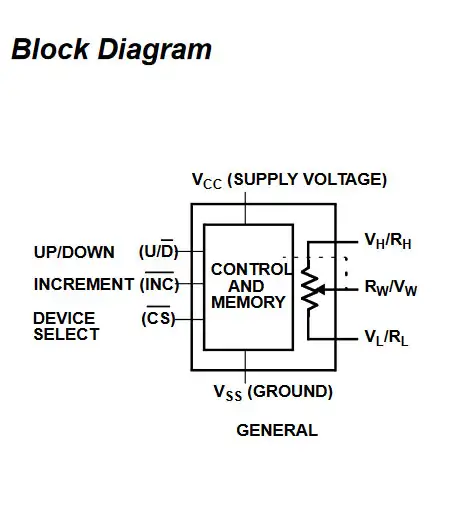

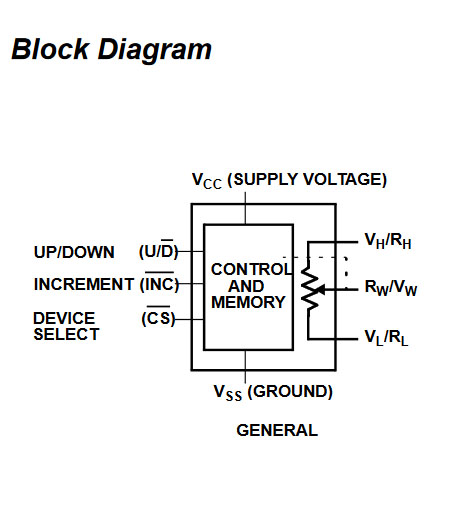

VL and VH digital potentiometer sliding rheostat port corresponding to the low-end and high-end, allowing the input voltage range -5V to + 5V.

Mintakód:

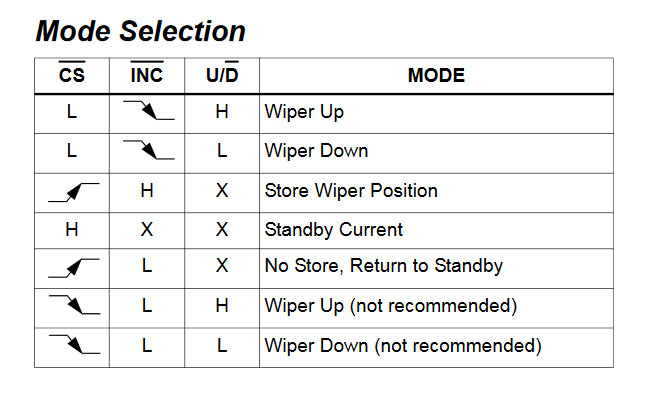

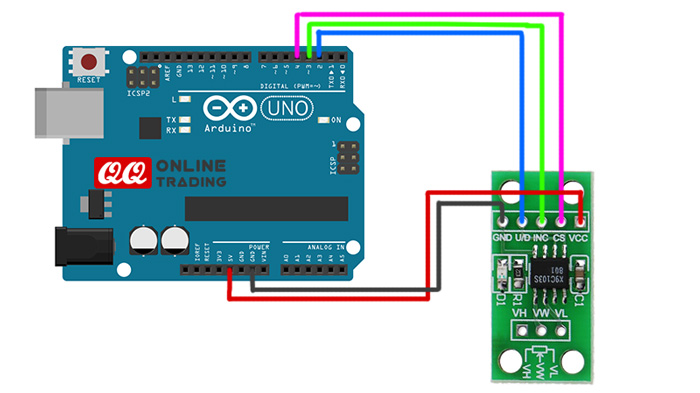

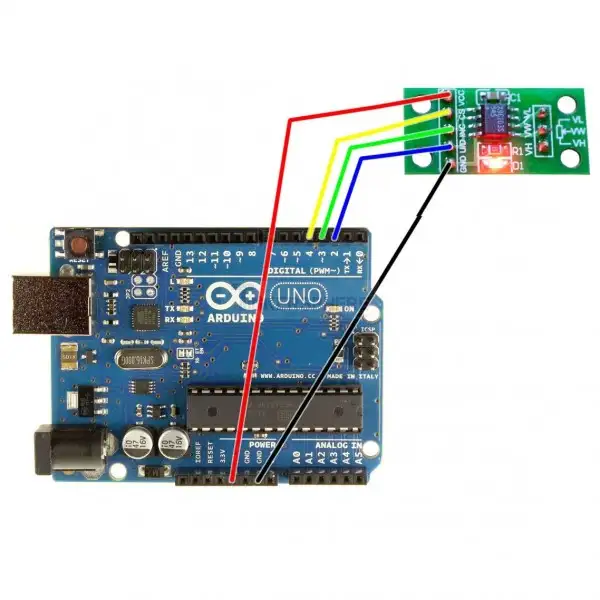

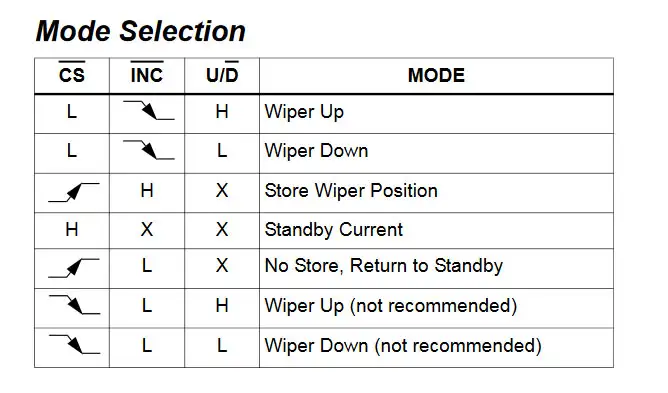

#define UD  2                          // выходы к которым подключен модуль
#define INC 3
#define CS  4

void up(){                            // поднимает ползунок в верх на 1 ступень
  digitalWrite(UD, HIGH);             // на U/D подаем единицу
  digitalWrite(INC, HIGH);            // и на INC тоже
  digitalWrite(CS, LOW);              // включаем микросхему
  delayMicroseconds(1);               // ждем
  digitalWrite(INC, LOW);             // дергаем вход INC
  delayMicroseconds(1);
  digitalWrite(INC, HIGH);
  delayMicroseconds(1);
///digitalWrite(INC, LOW);                  // в этом случаи положение ползунка записано не будет
  digitalWrite(CS, HIGH);             // выключаем микросхему и записываем положение в EEPROM
}

void down(){                          // опускаем ползунок в верх на 1 ступень
  digitalWrite(UD, LOW);
  digitalWrite(INC, HIGH);
  digitalWrite(CS, LOW);
  delayMicroseconds(1);
  digitalWrite(INC, LOW);
  delayMicroseconds(1);
  digitalWrite(INC, HIGH);
  delayMicroseconds(1);

  digitalWrite(CS, HIGH);
}

void setup() {
  Serial.begin(9600);

  pinMode(INC, OUTPUT);
  pinMode(UD, OUTPUT);
  pinMode(CS, OUTPUT);
  digitalWrite(CS, HIGH);                         // выключаем микросхему
}

void loop() {

  if (Serial.available()) {                       // проверяем пришло ли что в Serial
     if (Serial.read() == '0'){                   // если пришел 0
      down();                                     // опускаем ползунок
      Serial.print("-1");
     }
     else {                                       // иначе поднимаем
      up();
      Serial.print("+1");
     }

  }


}
