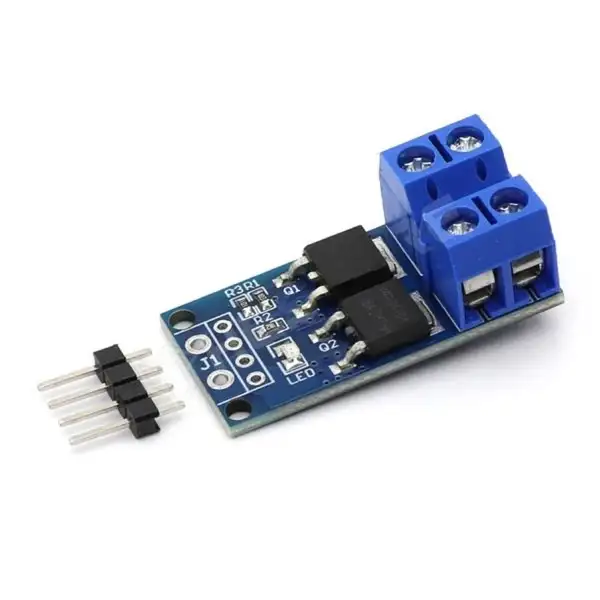

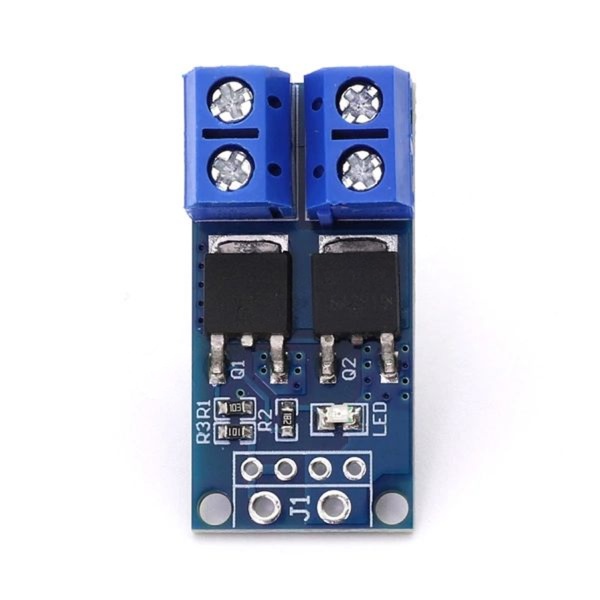

15A 400W MOS FET Trigger Switch Drive Module
FET kapcsoló modul. Kapcsoló feszültség 5-36V, a trigger jel 3.3V-20V lehet.

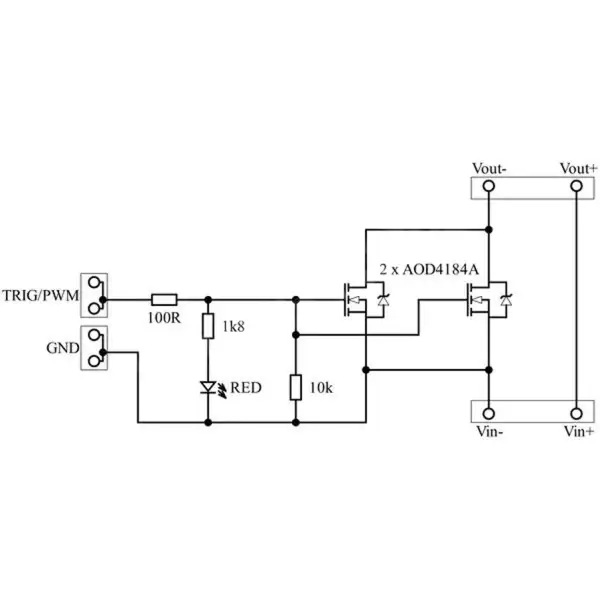

A maximum kapcsoló áramhoz kérjük a FET-ek adatlapját vegyék figyelembe: 2x D4184, kalkulálva a folytonos, vagy PWM kitöltéssel való kapcsolásra, az abs. max. áram 13A (@25°C) és 10A (@70°C) FET-enként, így várhatóan passzívan max 20A csúcsot bír, minden esetben kapcsoló áramtól függően megfelelő passzív vagy aktív hűtés szükséges!
Használható kapcsolásra is logikai trigger jel bemenettel, és PWM-mel is hajtható, így teljesítmény meghatásra is kiváló, pl motorokhoz, ledekhez, Peltierekhez, stb..

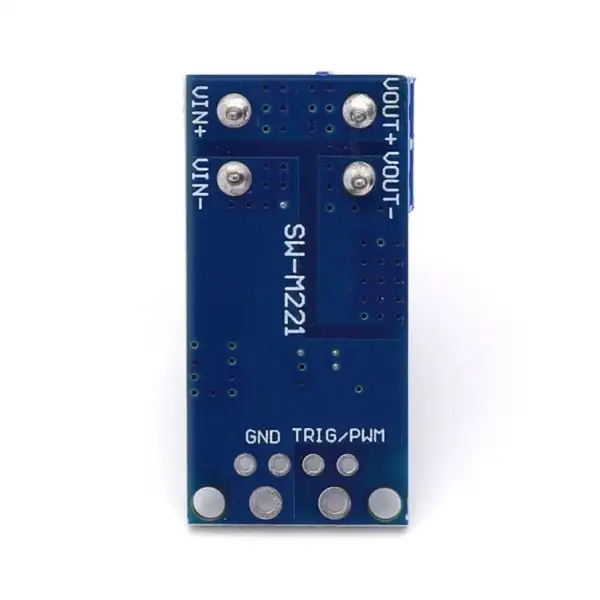

Magas trigger jelszintre "bekapcsolja" a fogyasztót, azaz nem invertált a kapcsolásra használva, közös pozitív bekötéssel, a kapcsolás földre húzással történik, azaz csak kimenetként használva a negatívot viszont invertált.
Optocsatolt változat is elérhető:
Description:
1: working voltage: DC 5 v, 36 v.
2: the trigger signal source: the digital quantity (DC3.3 V - 20 V), can connect microcontroller IO port, PLC interfaces, dc power supply, etc., can answer the PWM signal, signal frequency 0-20 KHZ perfect support.
3: the output power: DC DC 5 v, 36 v, room temperature sustained current 15 a, power 400 w! Auxiliary cooling conditions, the maximum current can be up to 30 a.
4: application: output terminal can control high power devices, motors, light bulbs, LED lamp belt, dc motor, micro pump, solenoid valve, etc., can input, PWM control motor speed, the brightness of the lamp, etc.
5: life: unlimited switch; Working temperature: - 40-85 ; Size: 3.4 * 1.7 * 1.7 cm
1: working voltage: DC 5 v, 36 v.
2: the trigger signal source: the digital quantity (DC3.3 V - 20 V), can connect microcontroller IO port, PLC interfaces, dc power supply, etc., can answer the PWM signal, signal frequency 0-20 KHZ perfect support.
3: the output power: DC DC 5 v, 36 v, room temperature sustained current 15 a, power 400 w! Auxiliary cooling conditions, the maximum current can be up to 30 a.
4: application: output terminal can control high power devices, motors, light bulbs, LED lamp belt, dc motor, micro pump, solenoid valve, etc., can input, PWM control motor speed, the brightness of the lamp, etc.
5: life: unlimited switch; Working temperature: - 40-85 ; Size: 3.4 * 1.7 * 1.7 cm
