Digitál analóg átalakító, pwm jelből analóg feszültséget konvertál.
Kiválóan használható pl PLC-k és egyéb analóg eszközök kommunikácójára, analóg bementű eszközök, szabályzók meghajtására, potméterrel vezérelt eszközök potméter helyetti digitális meghajtására.

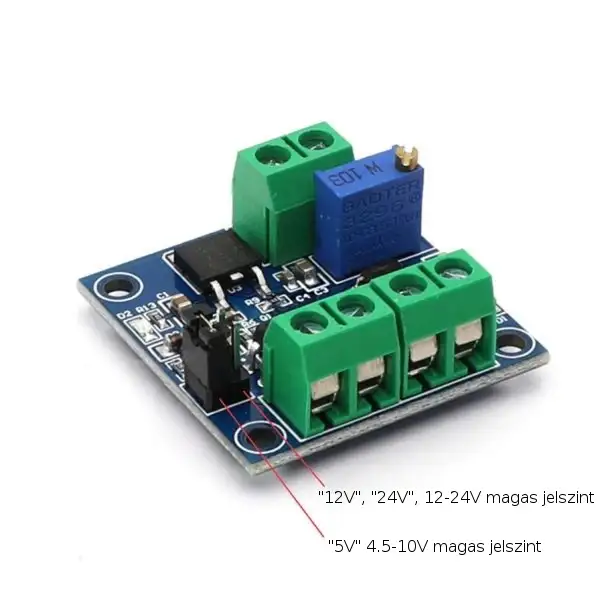

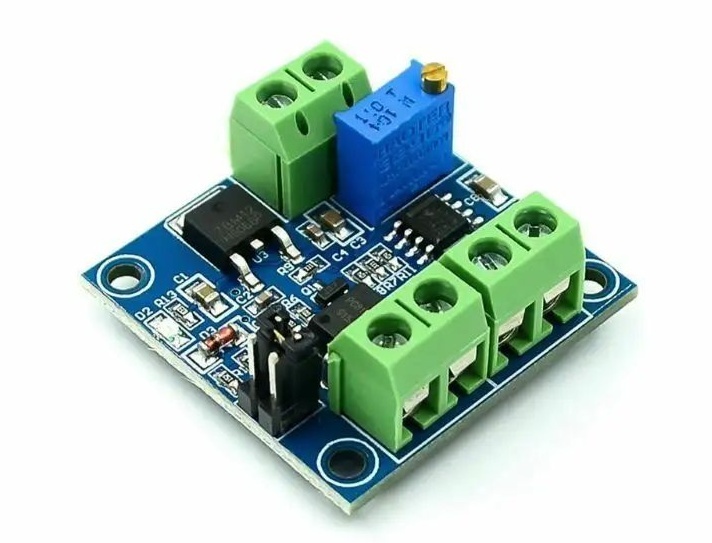

Jumperrel állítható bementi jelszint:
Jumper belül (R2 mellett): a magas jelszint: 4.5-10V
Jumper kívül (R1 mellett): a magas jelszint: 12-24V
Helikális potméterrel finomhangolható a kimeneti feszültség.
Bekötés:
GND: közös föld
VCC: táplálás (12V-30V)
GND: közös föld
PWM: digitális bement (jumper szerinti jelszint)
GND: közös föld
VOUT: analóg feszültség kimenet (0-10V)
Description:

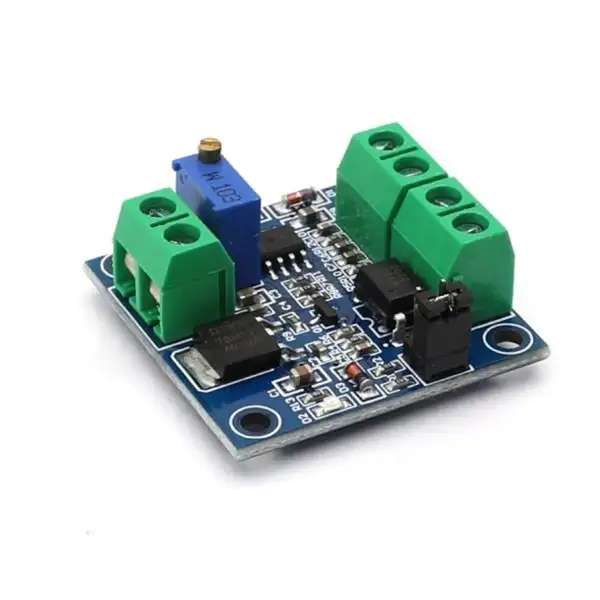

The PWM transfer voltage module LC-LM358-PWM2V converts the PWM digital signals into 0 to 10V analog signals.
It can be used as signal interface switching for PLC or other industrial control boards. The output voltage is regulated by adjusting the duty ratio of the PWM. The modules are small in size and easy to use in different places.
Features:
MCU embedded technology
Easy to operate, fine tuned by potentiometer
Select the PWM signal input level range through short-circuit
The module is smaller, easy to carry and use
Parameter:
Work Voltage:DC 12V-30V; (> 100MA)
Output Sink Current: 20mA max.
PWM Receiver Frequency:1KHZ-3KHZ
PWM signal input level range:
The peak of 4.5V to 10V level. The short cap install in ‘5V’. This level is used for normal controller or 5V MCU
The peak of 12V to 24V level, so inserted in 24V. The short cap install in ‘24V’. This level is used for normal PLC controller
Conversion range:0%-100% PWM to 0-10V
Allowable error:5%

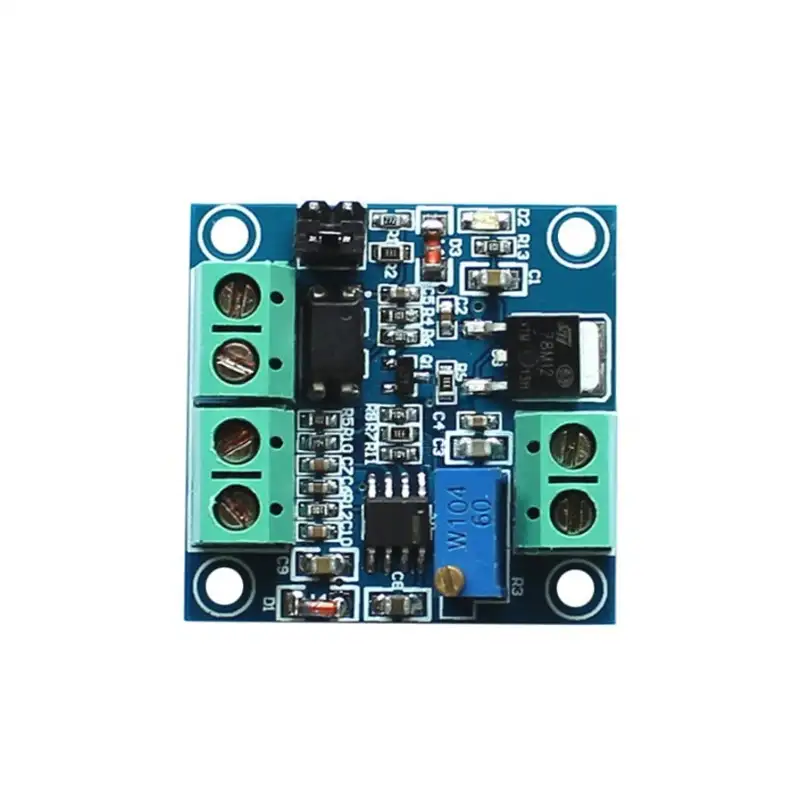

Hardware Interface:
VCC:DC 12V-30V
GND:Ground
PWM:Positive of PWM input signal
GND:Negative of input signal
VOUT:Output Voltage 0-10V
GND:Output Voltage Ground
Operation instructions:
After power on, without input signal, the output is 0V, so only input can output.
The first time when the power is on, it is best to do a calibration debugging:Input a 50% duty ratio signal to PWM/GND and adjust the relative amplitude short cap. The frequency is 1KHZ-3KHZ, Measured VOUT and GND with a multimeter and it will display 5V. Adjust potentiometer to make sure display 5.00V on multimeter. This will calibrate your pulse signal to this module.
When the frequency changes, the correspondences may be offset and need to be re calibrated.
The output voltage can be adjusted by adjusting the duty ratio.
The accuracy can be controlled by adjusting the potentiometer.
