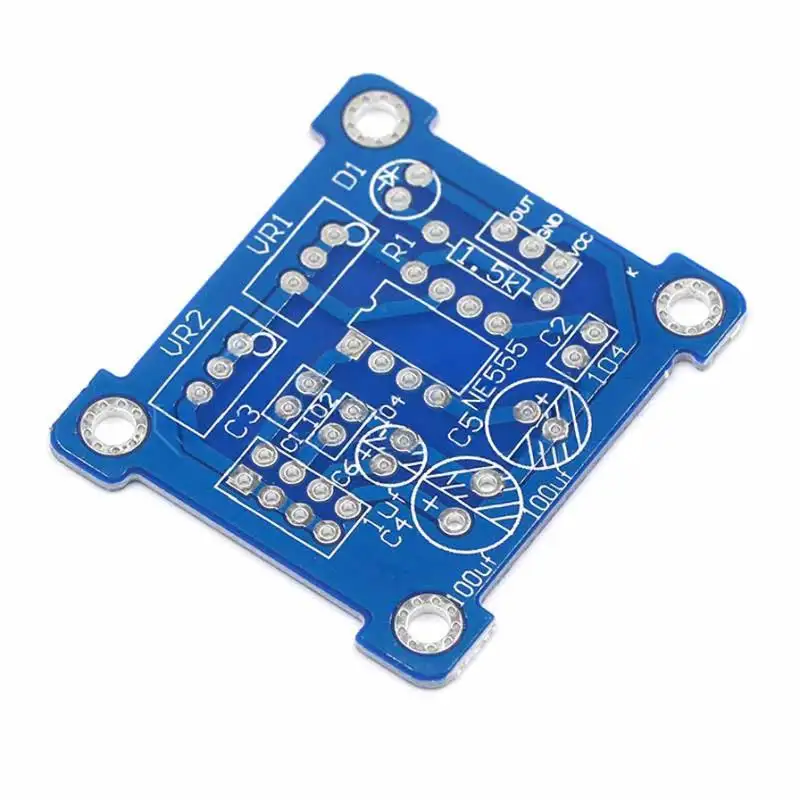

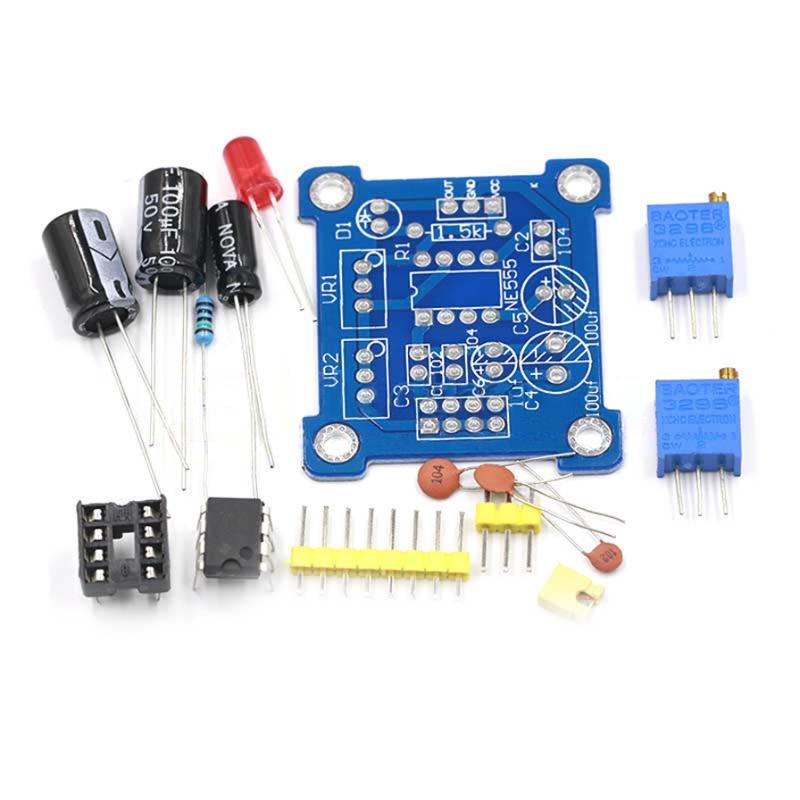

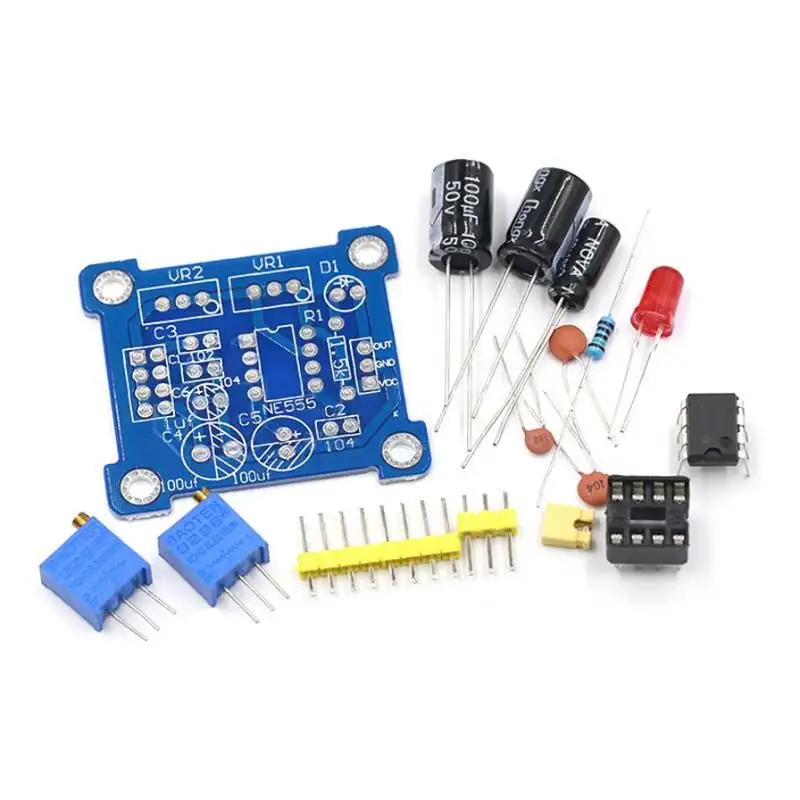

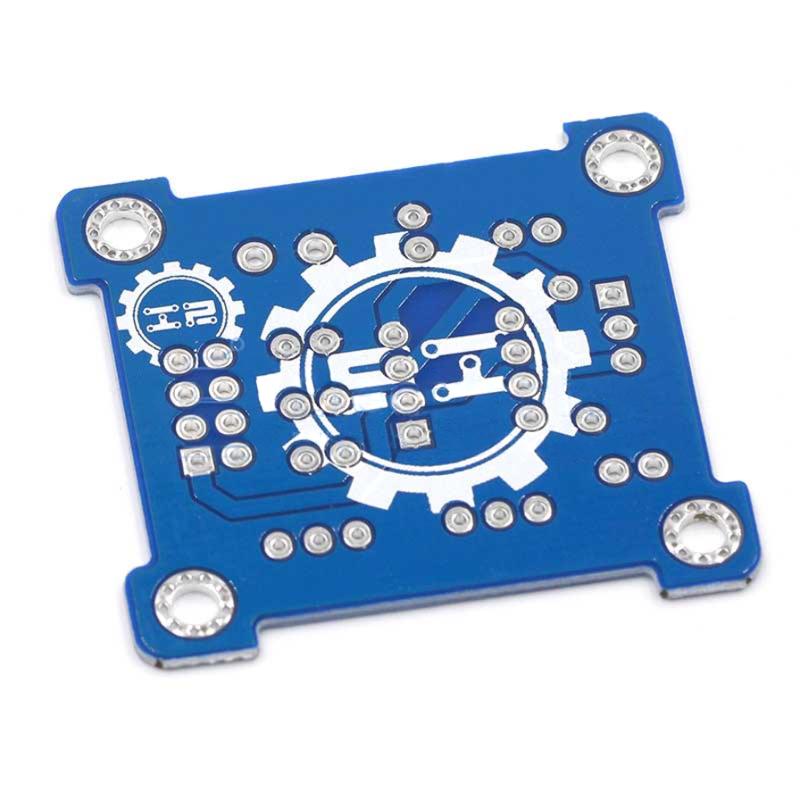

Szabvány NE555 időzítő IC-t használó modul.
Szimmetrikus négyszögjel generátor. (A kitöltési tényező ~50%)
Potméterrel változatható frekvencia.
Több frekvenciatartomány választható: 1-50Hz, 50-1000Hz, 1-10KHZ, vagy 10-200KHz
Több frekvenciatartomány választható: 1-50Hz, 50-1000Hz, 1-10KHZ, vagy 10-200KHz
A kimenetre terhelés függően soros ellenállás lehet szükséges (NE555 adatlapja szerint terhelhető a kimenete)
Működés: 5-12V
Kiváló oktatási célra, hobby, és kezdő elektronikai ajándéknak is. Fontos: összeszerelése és használata speciális szakértelmet igényel, forrasztási ismereteket, és az adatlap értelmezését.
Main Chip: NE555
Input current: >=100MA
Input Voltage: 5V-15VDC (when power supply is 5V, the output current can be 15MA around, when 12V power supply, the output current can 35MA around)
Output amplitude: 4.2V V-PP to 11.4V V-PP (Different input voltage, the output amplitude will be different)
Maximum output current: >=15MA (5V power supply, V-PP greater than 50%), >=35MA (12V power supply, V-PP greater than 50%)
The output frequency range is selectable: LF file: 1Hz ~ 50Hz,IF file: 50Hz ~ 1kHz, High-frequency file: 1KHz ~ 10kHz, HF file: 10kHz ~ 200kHz
The output frequency is adjustable:
1) Period T = 0.7 (RA +2 RB) C
2) Low profile when C = 0.001UF
3) IF stalls C = 0.1UF
4) RA, RB is 0-10K adjustable
5) High-frequency file C = 1UF
6) HF stalls C = 100UF (so yous can calculate the frequency of the waveform.)
Suitable: for experimental development, experimental development and so on.
3) IF stalls C = 0.1UF
4) RA, RB is 0-10K adjustable
5) High-frequency file C = 1UF
6) HF stalls C = 100UF (so yous can calculate the frequency of the waveform.)
Suitable: for experimental development, experimental development and so on.
