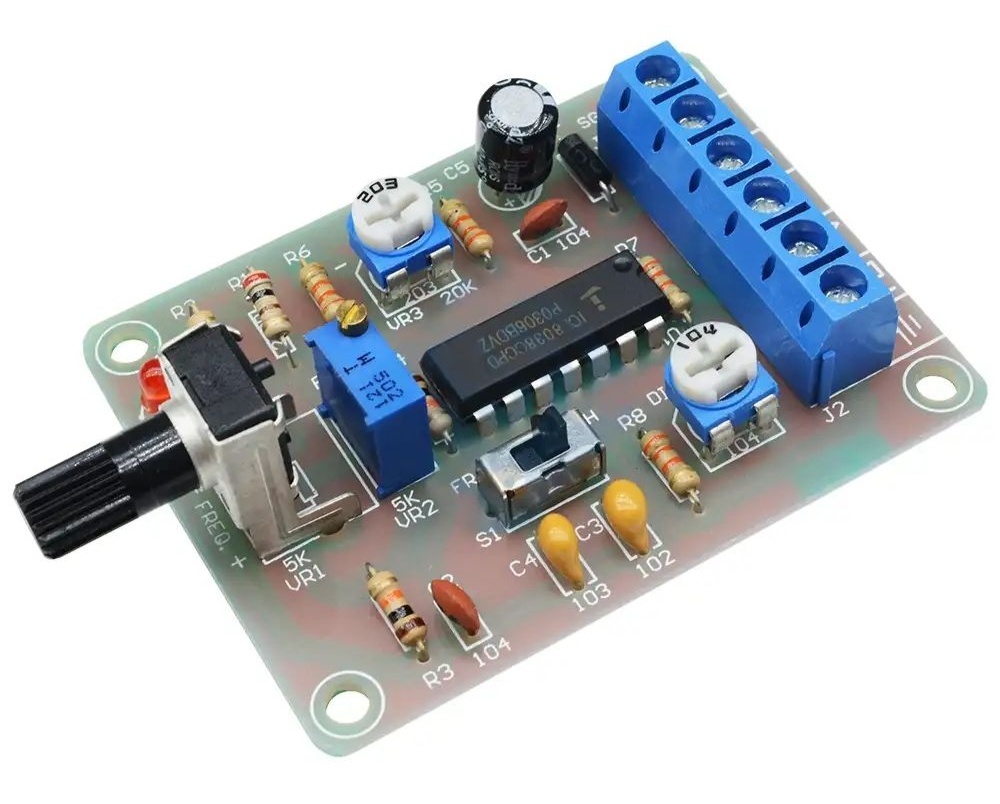

ILC8038 Jelgenerátor.
Ajánlott teszteléshez, beállításhoz, kalibrációhoz, oktatáshoz.
Kimeneti lehetőségek: háromszögjel, négyszögjel, szinuszjel
Standard ILC8038 IC-vel
Kiváló oktatási célra, hobby eszköznek és ajándéknak is, tanulóknak!
Figyelem: ez a KIT változat, összeszereléséhez forrasztás és elektronikai ismeretek, szabvány jelölések ismerete szükséges.
Specifikáció:
Vezérlő IC: ICL8038
Bemeneti feszültség: 12V DC
Frekvencia tartomány: 50Hz -5KHz
Panelméretek: 6cm*4.5cm*0.2cm
Súly: ~26g
Működés:
A KIT széleskörű kimenettel rendelkezik egészen 50Hz-től 5KHz-ig, mely két részre ("band") van osztva, ami az S1 kapcsolóval változtatható alacsony (FR-L azaz low) és magas (FR-H azaz high) állásokba.
Az RP1 potméterrel a frekvencia állítható, az RP2 potméter pedig a kitöltést ("duty cycle") állítja, míg az RP3 a szinuszhullám kimenet torzítását állítja.
Egyenáramú DC 12V bemenet szükséges a panel működtetéséhez, a 3 kimenet pedig a különböző hullámformák X1, X2, és X3 (szinusz-, hárömszög- és négyszög-jel), melyek közvetlenül már oszcilloszkóppal is mérhetőek.
Részletes specifikációra az ICL8038 vezérlő IC adatlapja szolgál.
Kiváló oktatási célra, hobby eszköznek és ajándéknak is, tanulóknak!
Figyelem: ez a KIT változat, összeszereléséhez forrasztás és elektronikai ismeretek, szabvány jelölések ismerete szükséges.
Specifikáció:
Vezérlő IC: ICL8038
Bemeneti feszültség: 12V DC
Frekvencia tartomány: 50Hz -5KHz
Panelméretek: 6cm*4.5cm*0.2cm
Súly: ~26g
Működés:
A KIT széleskörű kimenettel rendelkezik egészen 50Hz-től 5KHz-ig, mely két részre ("band") van osztva, ami az S1 kapcsolóval változtatható alacsony (FR-L azaz low) és magas (FR-H azaz high) állásokba.
Az RP1 potméterrel a frekvencia állítható, az RP2 potméter pedig a kitöltést ("duty cycle") állítja, míg az RP3 a szinuszhullám kimenet torzítását állítja.
Egyenáramú DC 12V bemenet szükséges a panel működtetéséhez, a 3 kimenet pedig a különböző hullámformák X1, X2, és X3 (szinusz-, hárömszög- és négyszög-jel), melyek közvetlenül már oszcilloszkóppal is mérhetőek.
Részletes specifikációra az ICL8038 vezérlő IC adatlapja szolgál.
1 foot, 12 foot: sine waveform adjusting terminal;
2 foot: sine wave output;
3 foot: triangle wave output;
4 foot, 5 foot: the frequency and duty cycle (or waveform asymmetry) adjustment;
6 foot: V +, the positive power supply;
7 foot: offset; 8 foot: frequency adjustment input terminal;
9 foot: square wave output.
This is an open collector output terminal, work should take a load resistor to the corresponding positive power supply terminal from the pin, to get a TTL-compatible square-wave output, the load resistance must be connected to + 5V power supply;
10 foot: timing capacitor terminal;
11 foot: V-, negative power supply terminal or the ground. Use positive and negative power supply, 11 feet to the negative supply, the output waveform are symmetrical with respect to 0V; use a single positive power supply, 11 feet grounded, the output waveform is unipolar, uniform voltage is + VCC / 2;
13 foot, 14 Foot: Empty foot.
The kits are designed for a frequency range is 50-5KHz, two bands with a switch S to switch, RP1 is the frequency adjustment, RP2 is the duty cycle adjustment, RP3 is a sine wave distortion adjustment. Circuit uses 12V single power supply, input from the X1; X2, X3 is a waveform output side, you can use oscilloscope to observe three output waveforms.
Specification:
Model: ICL8038
Input 12V DC
Frequency range 50-5KHz,
Size:6cm*4.5cm*0.2cm
Weight:26g
