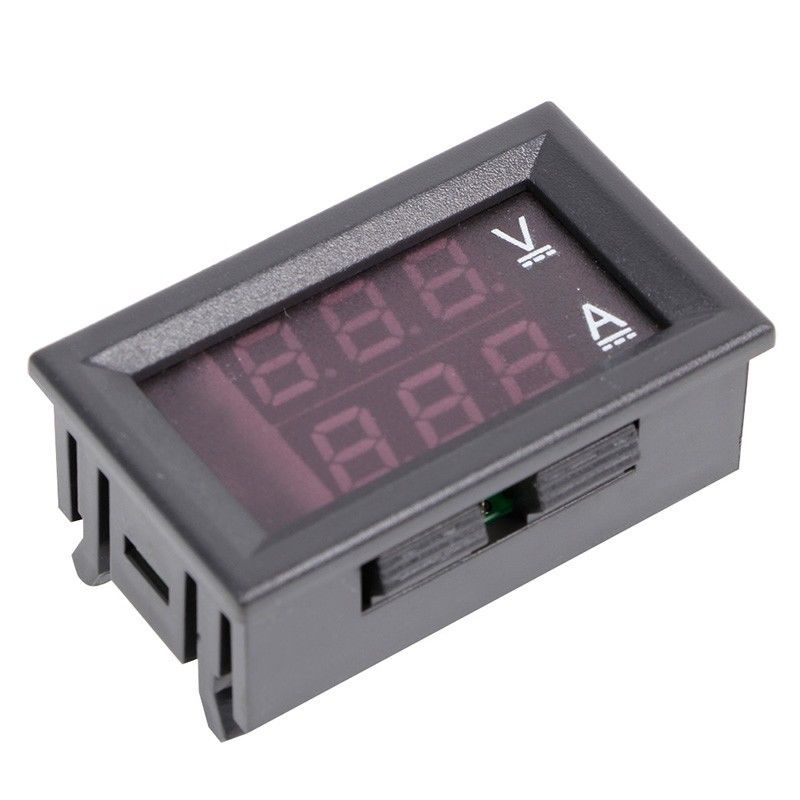

Kijelzők (Volt, Amper, Hőmérséklet, Teljesítmény)
»
Kijelző - Amper / Fesz. / Teljesítmény, AC
»
Nagy mérés tartomány max 200V és 50A-ig. Táplálás max 30V-ig.

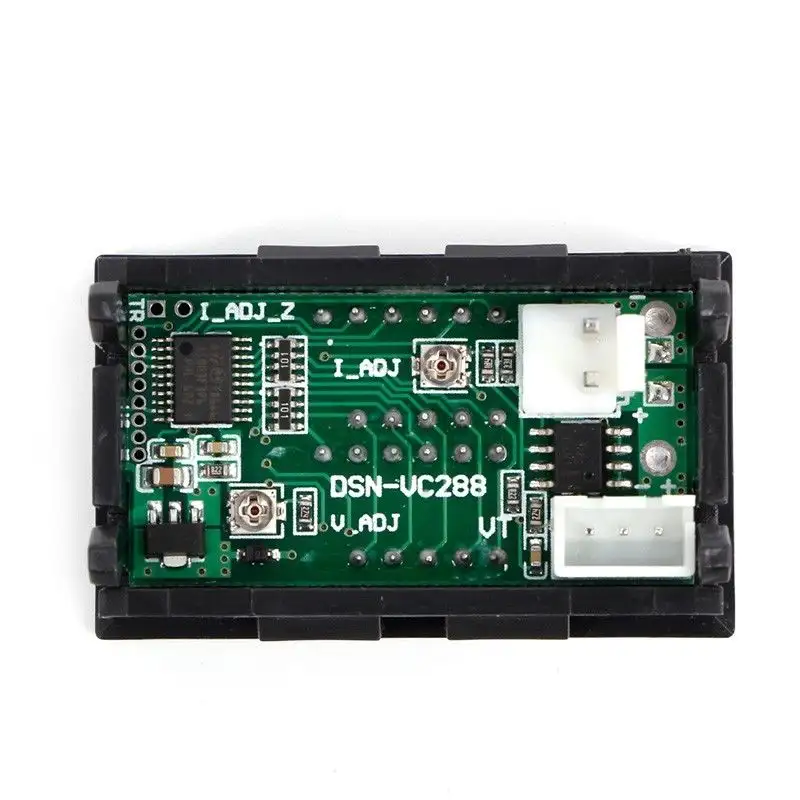

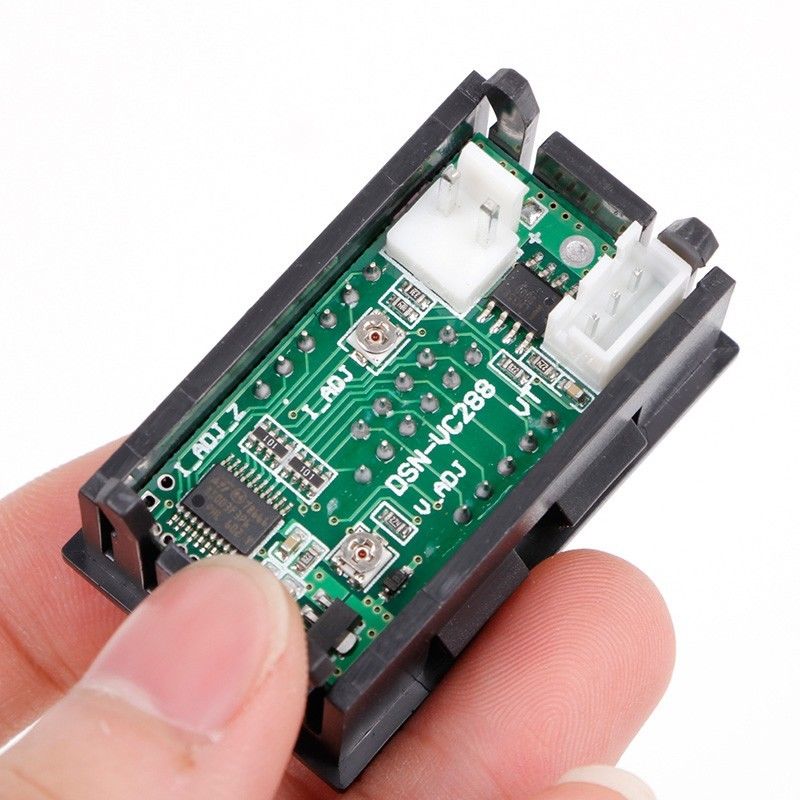

Trimmer potméterekkel kalibrálható a pontossága

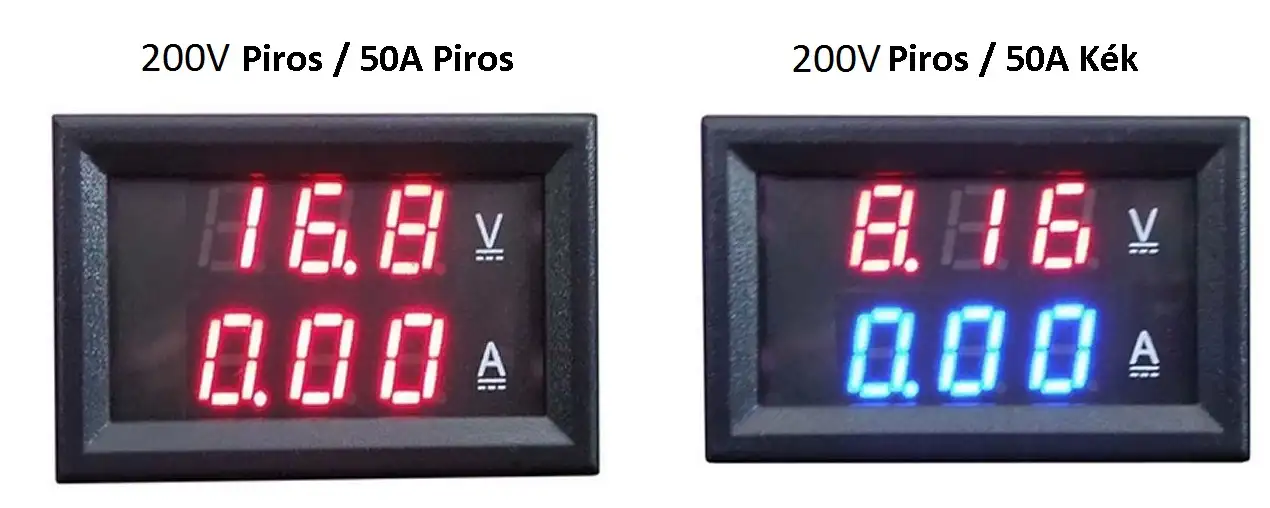

Piros Volt, Kék Amper kijelzéssel (Másik opció csak külön rendelésre nagy mennyiség esetén)
Külön használható feszültségmérésre, 30V-ig akár 2 vezetéken is, felette pedig hagyományos 3 vezetékesen.
A táplálása lehet teljesen független is a méréstől

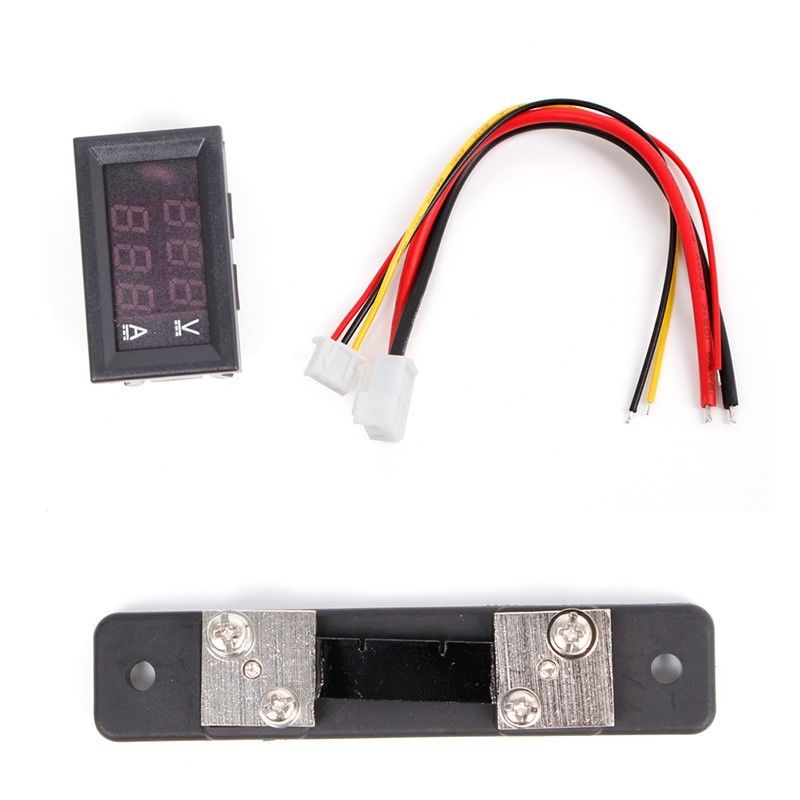

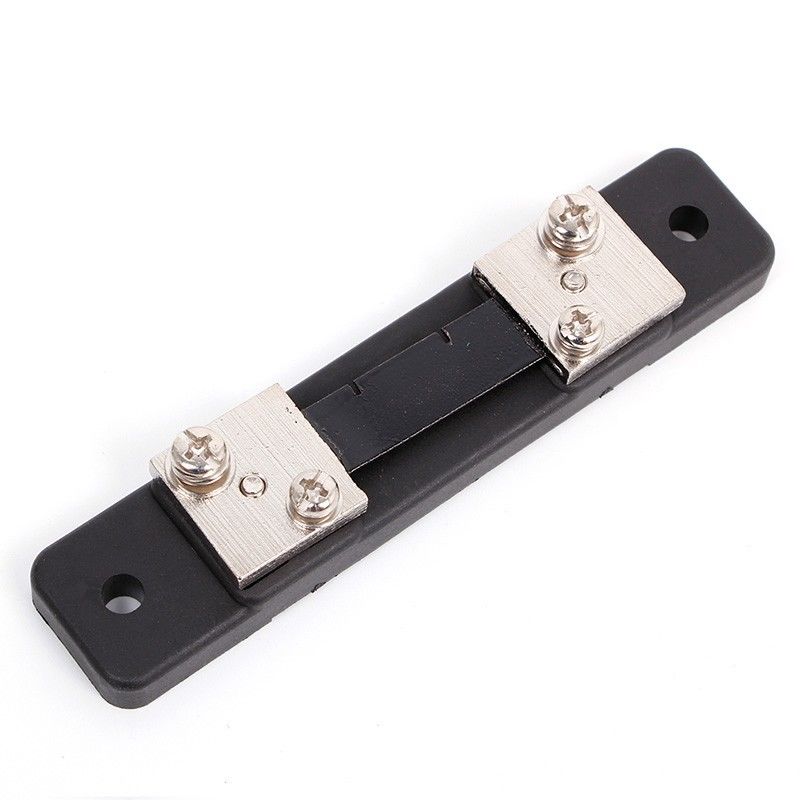

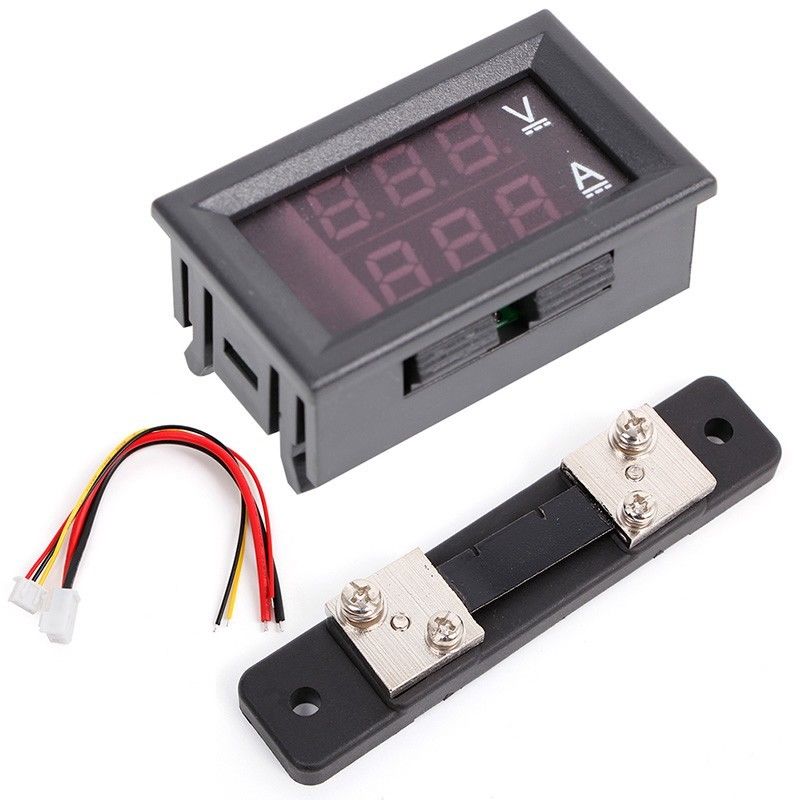

Kábelekkel és megfelelő Shunt ellenállással érkezik, amit sorba kell kötni a fogyasztással az áram méréséhez.
B/ változaton a bekötés:

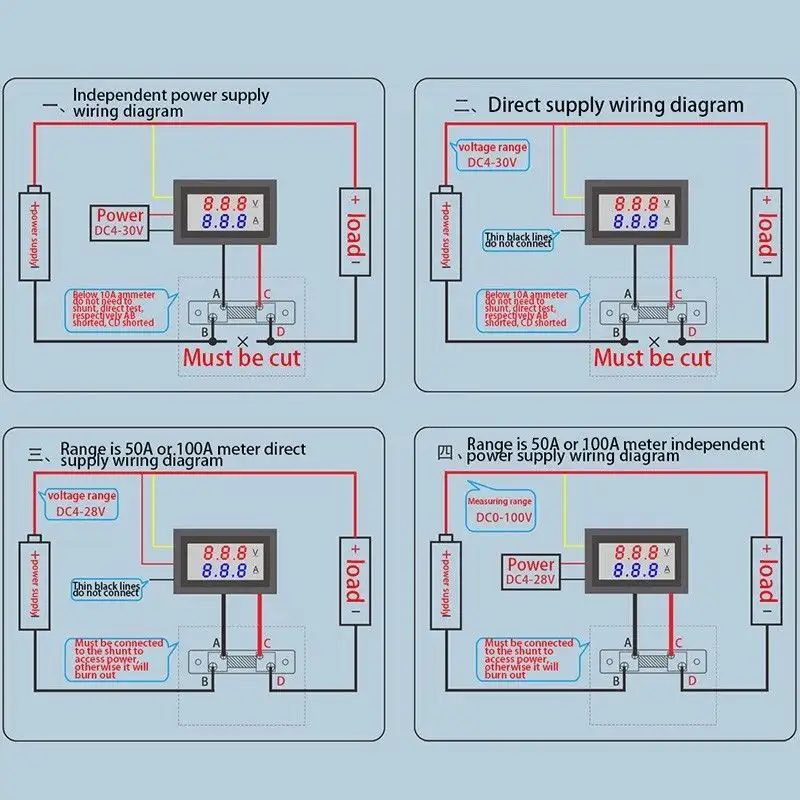

Bekötése (figyelem a különböző panelmérők különböző kábel színekkel érkeznek, referencia képek között is néhány minta kapcsolás, de a kábel színek különbözhetnek)
A/ változaton a bekötés:
A/ változaton a bekötés:
2 pines kábel: piros/fekete: táplálás pozitív és negatív
3 pines kábel: piros/zöld/fekete: feszültség mérés, shunt pozitív irány, shunt negatív irány
B/ változaton a bekötés:
Vékony kábelek:
Fekete: modul negatív táplálás, -
Piros: modul pozitív táplálás, +
Vastag kábelek:
Fekete: GND, föld, közös mérési negatív, -
Fekete: modul negatív táplálás, -
Piros: modul pozitív táplálás, +
Vastag kábelek:
Fekete: GND, föld, közös mérési negatív, -
Piros: Shunt mérési pontja pozitív oldal felöl
Sárga: Feszültség mérési pont pozitív, +
- Operating voltage:DC 4 ~ 30V
- Measure voltage: DC 0 ~ 200V
- Minimum resolution(V): 0.1V
- Measure current :50A (require external shunt)
- Minimum resolution(A): 0.1A
- Operating current: <20mA
- Display: three 0.28" LED digital tube
- Display color: Red and Blue (two-color display)
- Refresh rate: about 300mS / times
- Measure accuracy: 1% (± 1 digit)
- Operating temperature: -10 to 65° c
- Operating Humidity: 10 to 80% (non-condensing)
- Working pressure: 80 to 106 kPa
- Applications:Suitable for automotive/electric cars/motorcycles battery monitoring or other products voltage current measurement
- Wiring:
Black line (thin): vacant or buck circuit (module) negative
Red line (thin): power supply+
Black line (thick): COM, common measuring
Red line (thick): PW+, measuring terminal voltage input positive
Yellow line (thick): IN+, current input+
(Please refer to the wiring diagrams for more details) - Notice:
The voltage between the thin red and thin black lines must be within DC 4-30V
The ammeter can only be connected to the negative of the device under test
Exceeds 5A, long-term full load working continuously, it is recommended that the measurement side of the leads are directly soldered to the socket
When the black thin line vacant, it is better to use insulating tape around the exposed part of the wire, to prevent short circuits
If just be used as a voltmeter, it is recommended that the yellow line and the black line were connected together, to prevent the ammeter digital flashing
It is unsuitable to use this meter to test current less than 10A .
