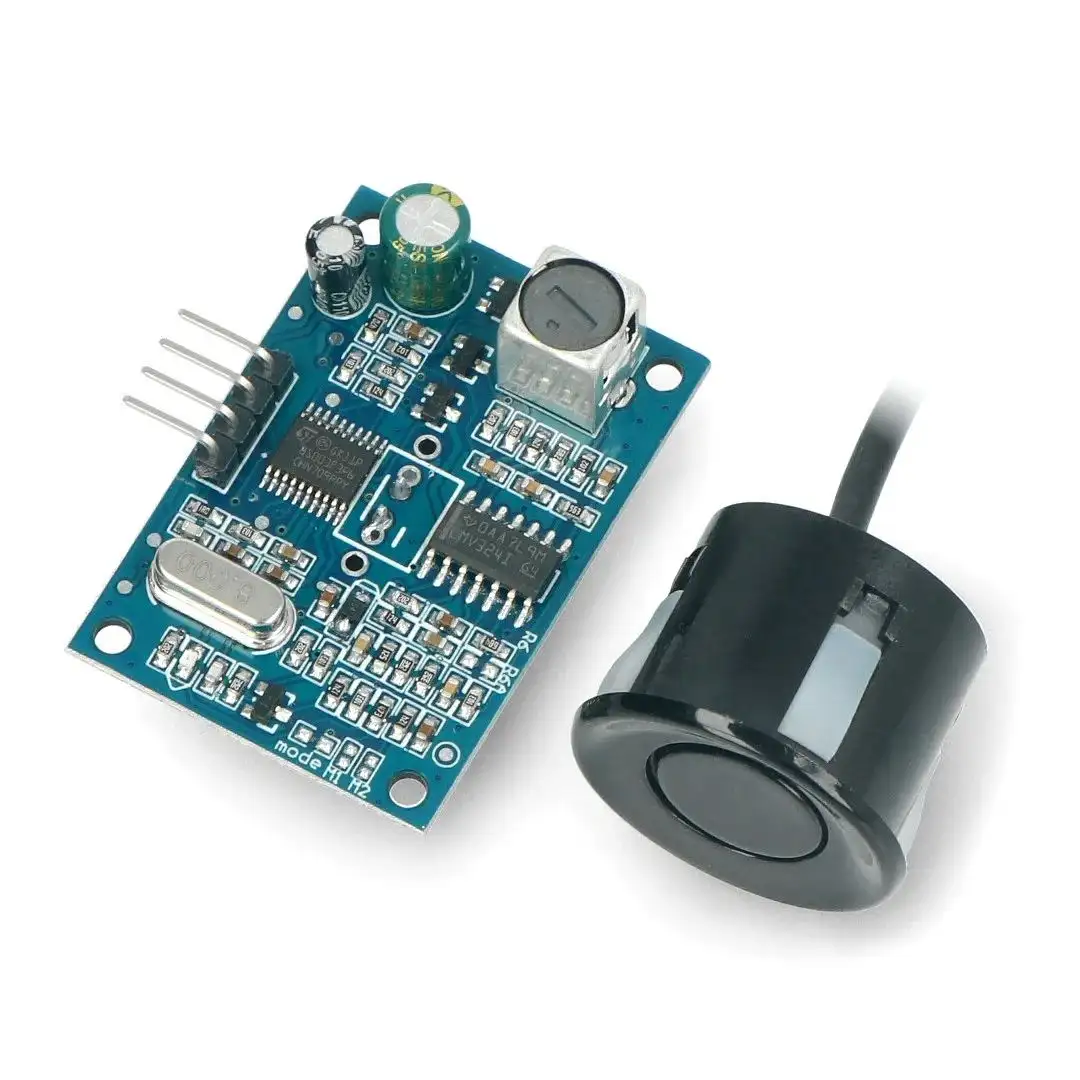

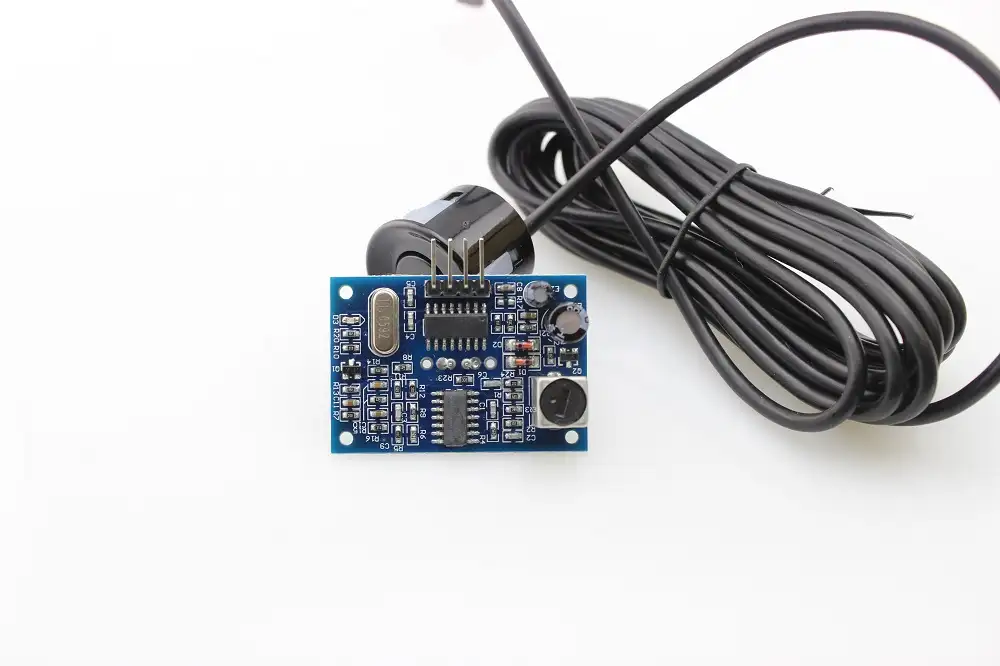

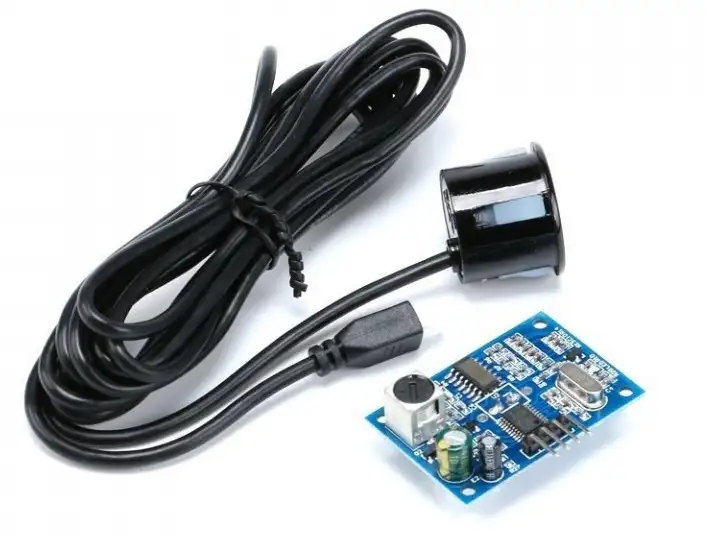

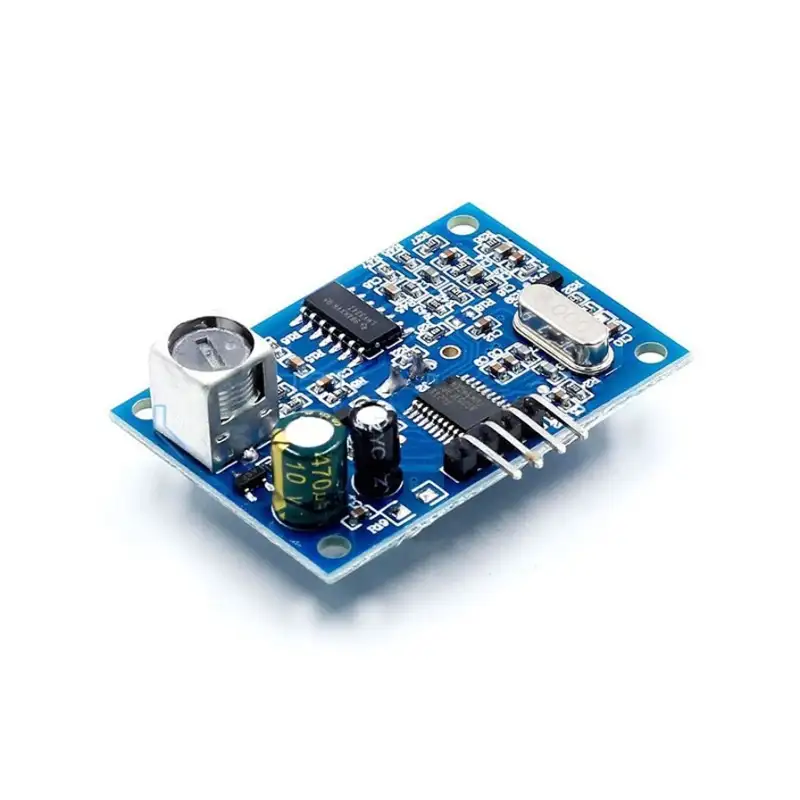

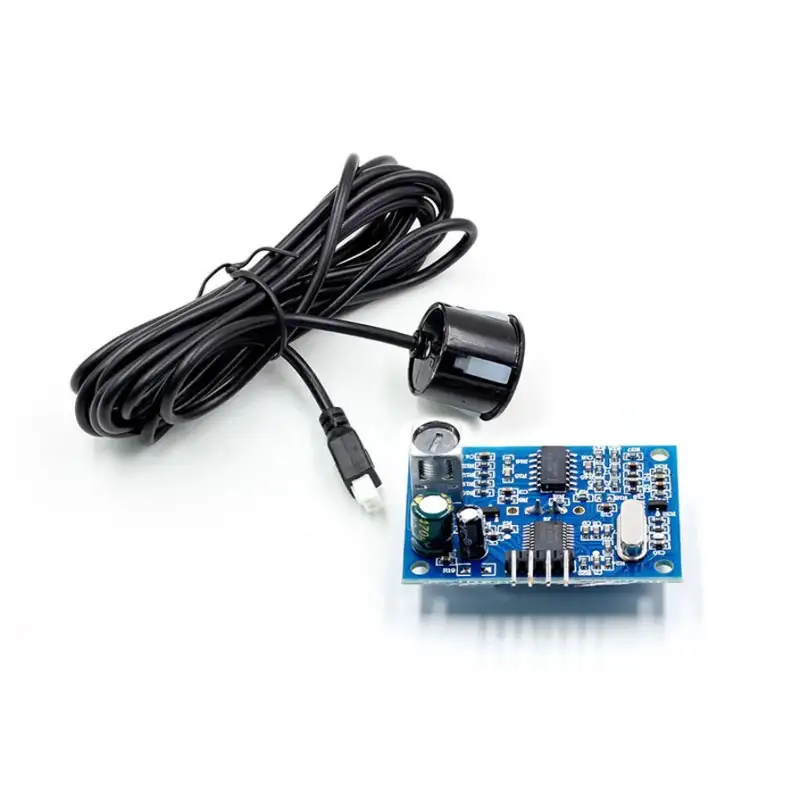

Ultrahangos távolságszenzor modul, kábeles szenzorral.
Széles logikai táplálási tartomány (3V-5.5V), kis fogyasztás.
Gyors reakció, nagy mérési tartomány (20-600cm), kis holtsáv és nagy pontosság jellemzi.
Vízálló szenzorral, mely könnyen furatba szerelhető.
This water proof ultrasonic sensor has good performance with almost the same usage as the HC-S04 module.
Adatlap: https://www.elektrobot.hu/downloads/JSN-SR04T-2.0.pdf
Features:
This module has stable performance and accurate measurement distance.Module high precision, blind area (25cm)
Small size, easy to use;
High measurement accuracy;
Strong anti-interference;
Low voltage, low power consumption;

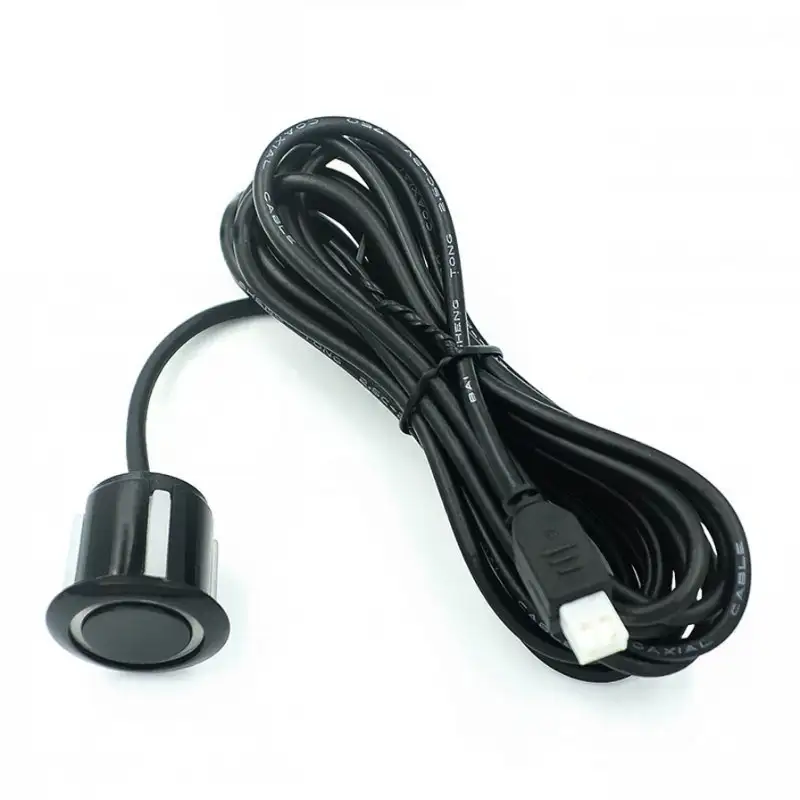

The integrated closed waterproof wire probe is suitable for wet and harsh measuring occasions.
products should be used: 1, horizontal ranging; 2. Obstacle avoidance and automatic control; 3. Object approach and presence detection 4. Traffic control; 5. Security and industrial control; 6. Artificial intelligence, teaching and research
Features
- Small size, easy to use
- Low voltage, low power consumption
- High accuracy
- Strong anti-jamming
- Integrated with wire enclosed waterproof probe, suitable for wet, harsh measurement environments
Specifications
- Working voltage: DC 3 V to 5.5 V
- Static working current: <8 mA
- Working current: 30 mA
- Acoustic emission frequency: 40 KHz
- Farthest distance: 600 cm
- Nearest distance: 20 cm
- Distance accuracy: ±1 cm

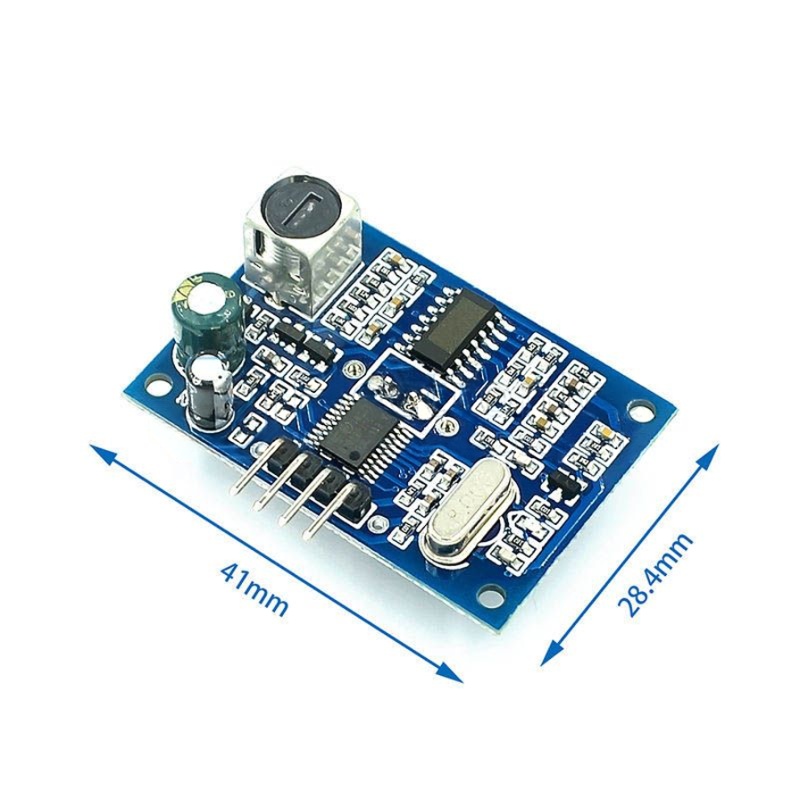

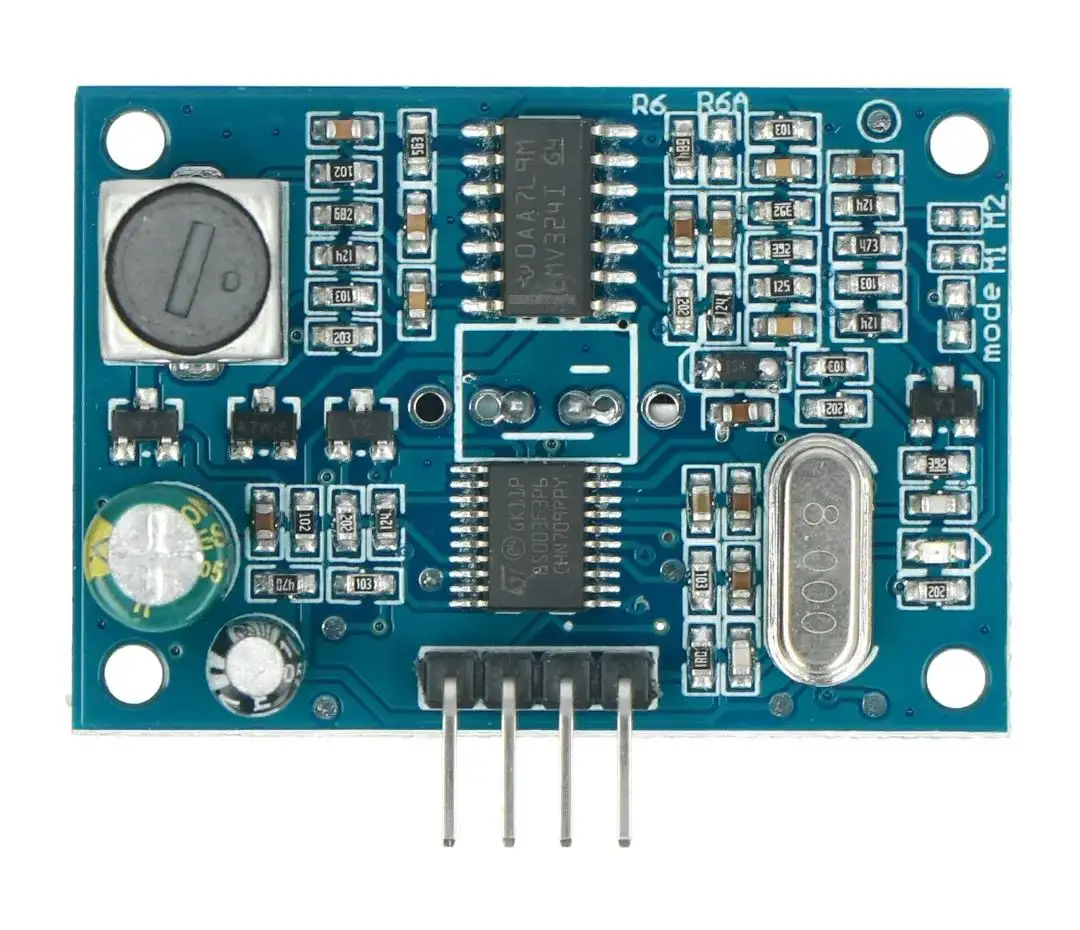

- Module size: 42 mm x 29 mm x 12 mm
- Resolution: about 1 mm
- Angle: 75 degrees
- Working temperature: -20°C to +70°C

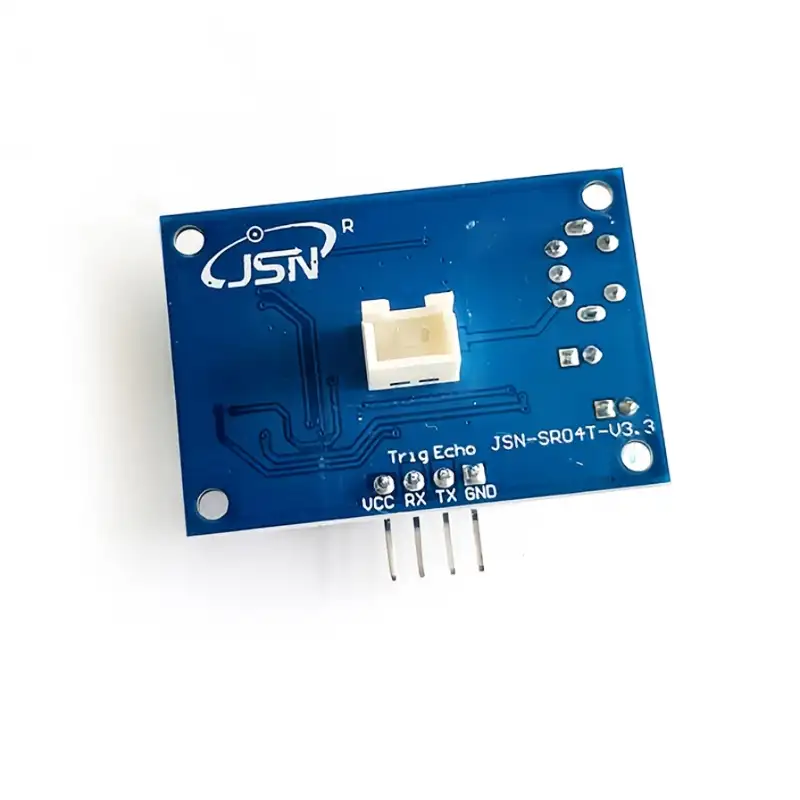

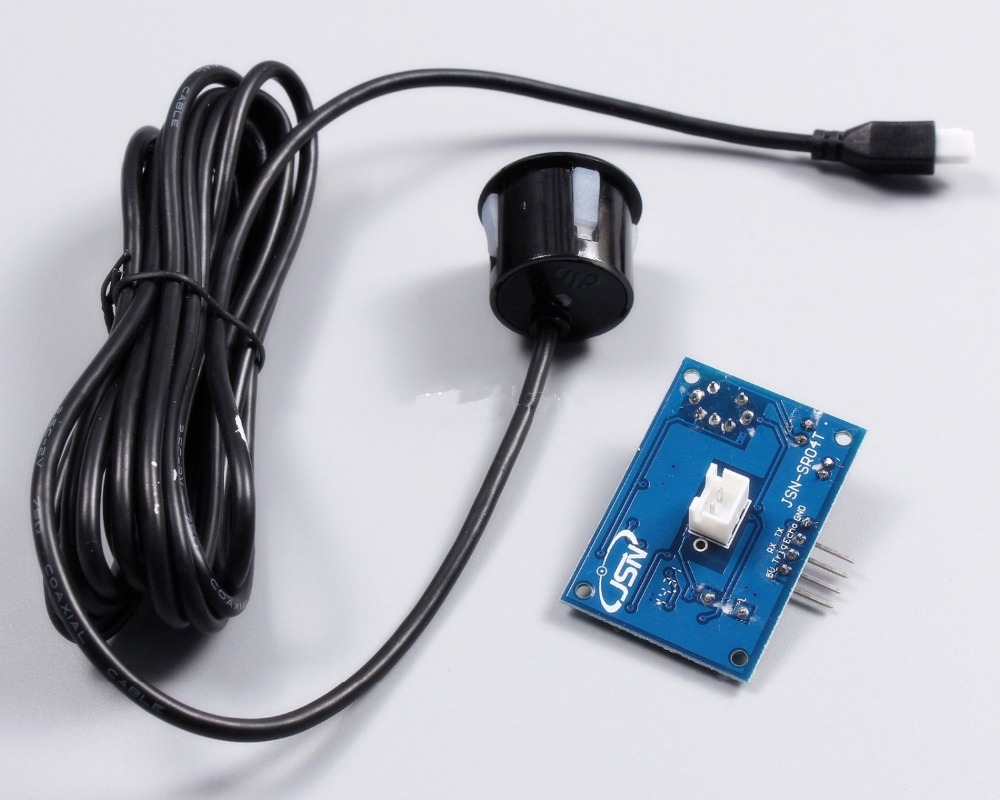

- Wiring:
- +5V(positive)
- Trig(control)
- Echo(receive)
- GND(cathode)
Input trigger signal
- 1.TTL pulse over 10uS
- 2.Serial port sends instruction 0X55
- Output Echo signal: output Pulse width level signal, or TTL.
Applications
- Horizontal distance measurement
- Obstacle avoidance, automatic control
- Security, industrial control
PROPERTIES
| Current | 8 mA |
| Spanning | 3 V - 5,5 V |
| Frequency | 40 Hz |
| Detection angle | <50 ° |
| Measuring range | 4 to 5 meters |
This module has stable performance and accurate measurement distance.Module high precision, blind area (25cm)
Small size, easy to use;
High measurement accuracy;
Strong anti-interference;
Low voltage, low power consumption;
The integrated closed waterproof wire probe is suitable for wet and harsh measuring occasions.
products should be used: 1, horizontal ranging; 2. Obstacle avoidance and automatic control; 3. Object approach and presence detection 4. Traffic control; 5. Security and industrial control; 6. Artificial intelligence, teaching and research

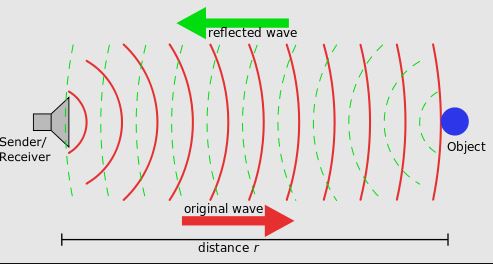

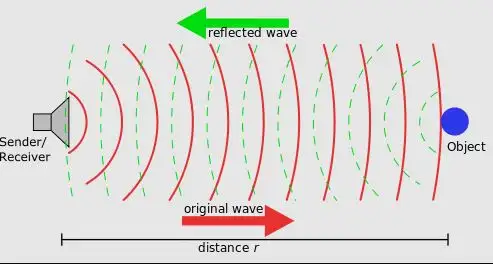

Basic working principle:
(1) IO port TRIG is used to trigger the ranging, giving at least 10us high level signal;
(2) the module automatically sends 8 square waves of 40khz, and automatically detects whether there is signal return;
(3) when there is signal return, a high level is output by ECHO of IO port. The duration of high level is the time from emission to return of ultrasonic wave.Test distance =(high level time * sound velocity (340M/S))/2;
This module USES method is simple, the mouth sends a high level of more than 10us, you can receive the mouth for high level output. To be able to open the timer timing, an output when the mouth into a low electricity at ordinary times the value of the timer can be read, this is for the distance of time, can calculate the distance. So constantly cycle test, which can reach your mobile measuring values.
(1) IO port TRIG is used to trigger the ranging, giving at least 10us high level signal;
(2) the module automatically sends 8 square waves of 40khz, and automatically detects whether there is signal return;
(3) when there is signal return, a high level is output by ECHO of IO port. The duration of high level is the time from emission to return of ultrasonic wave.Test distance =(high level time * sound velocity (340M/S))/2;
This module USES method is simple, the mouth sends a high level of more than 10us, you can receive the mouth for high level output. To be able to open the timer timing, an output when the mouth into a low electricity at ordinary times the value of the timer can be read, this is for the distance of time, can calculate the distance. So constantly cycle test, which can reach your mobile measuring values.
Specifications:
Type: Integrated ultrasonic ranging module
Quantity: 1pc
Material: Plastic + metal
Color: As shown
Working voltage: DC 5 v
Static working current: 5 mA
Total working current: 30 mA
Acoustic emission frequency: 40 KHZ
Max. range: 5m
Blind area: 25 cm
GND (power supply negative)
The resolution: About 0.5 cm
The Angle: Less than 50 degrees

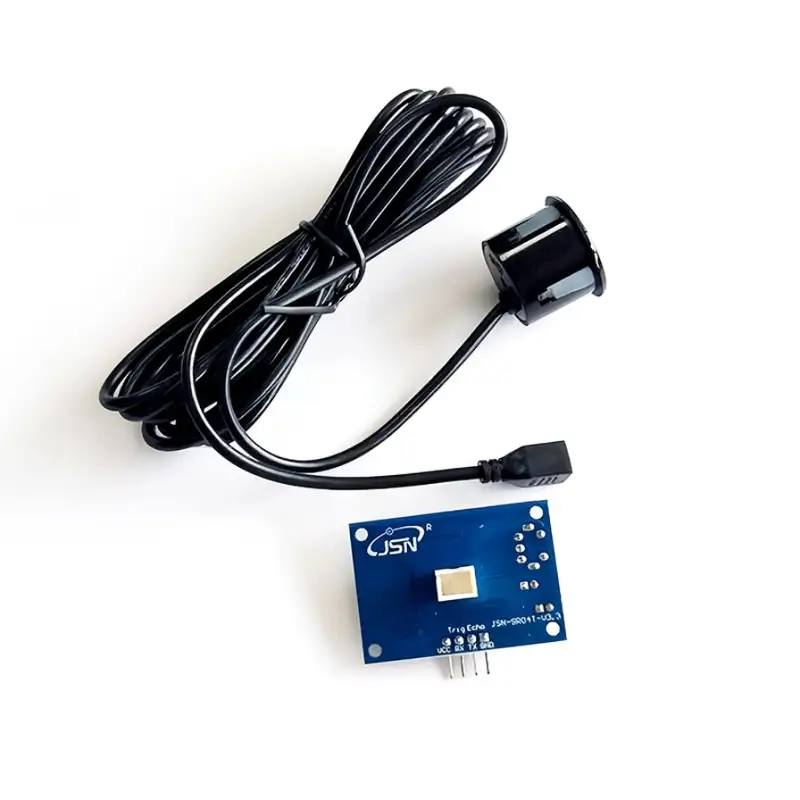

Connection mode:
+5V (power positive pole)
Trig (control side) RX
Echo (receiver) TX
Working temperature: -10-70℃
Storage temperature: -20-80 ℃
Lead length: 2.5 M

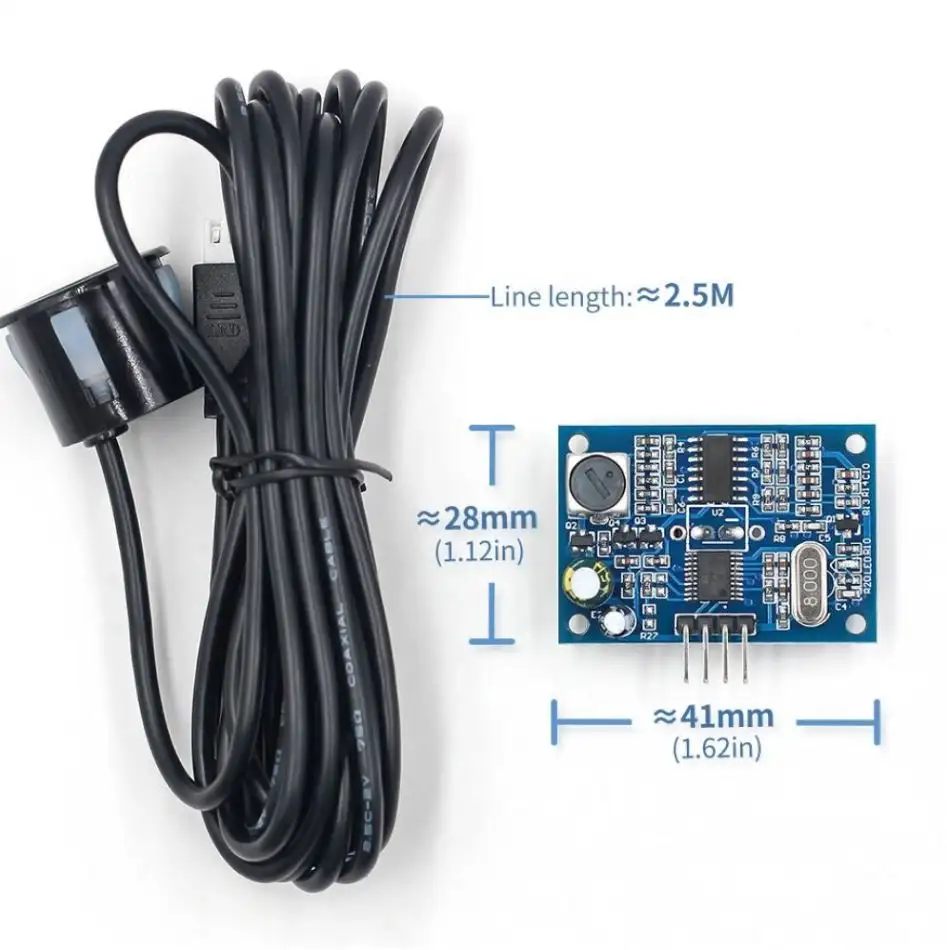

Size: 41*28mm
Type: Integrated ultrasonic ranging module
Quantity: 1pc
Material: Plastic + metal
Color: As shown
Working voltage: DC 5 v
Static working current: 5 mA
Total working current: 30 mA
Acoustic emission frequency: 40 KHZ
Max. range: 5m
Blind area: 25 cm
GND (power supply negative)
The resolution: About 0.5 cm
The Angle: Less than 50 degrees
Connection mode:
+5V (power positive pole)
Trig (control side) RX
Echo (receiver) TX
Working temperature: -10-70℃
Storage temperature: -20-80 ℃
Lead length: 2.5 M
Size: 41*28mm
