DC-DC átalakító konverter
»
DC-DC le konvertál (step-down topológia)
»
36/48V magas bemenet, kimenet 5V, 12V vagy állítható
»
Mikor vehetem át?

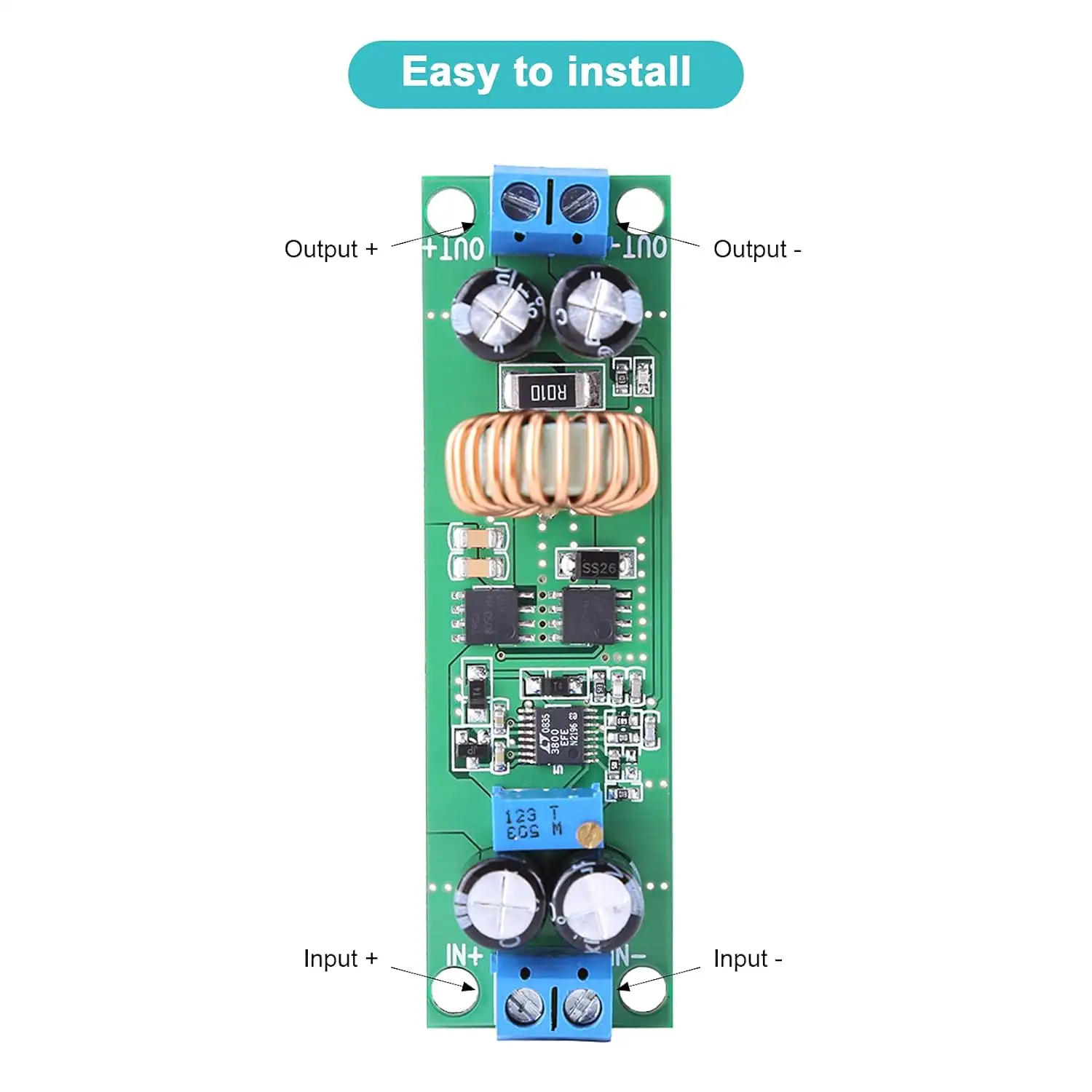

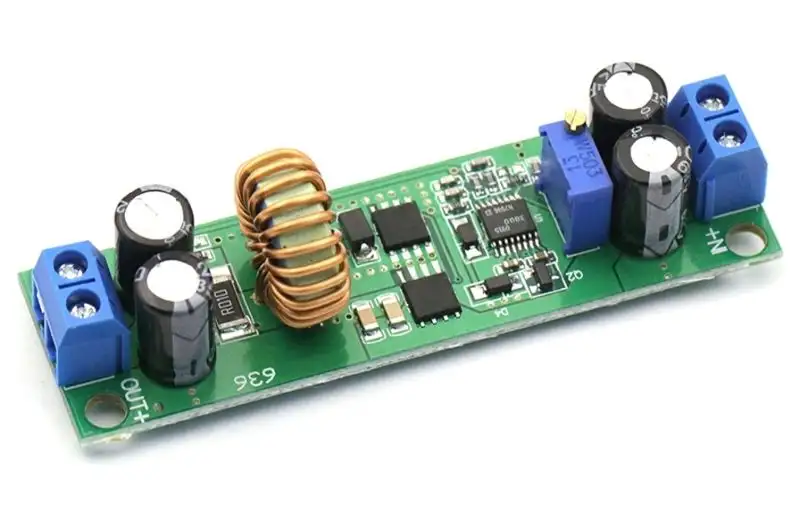

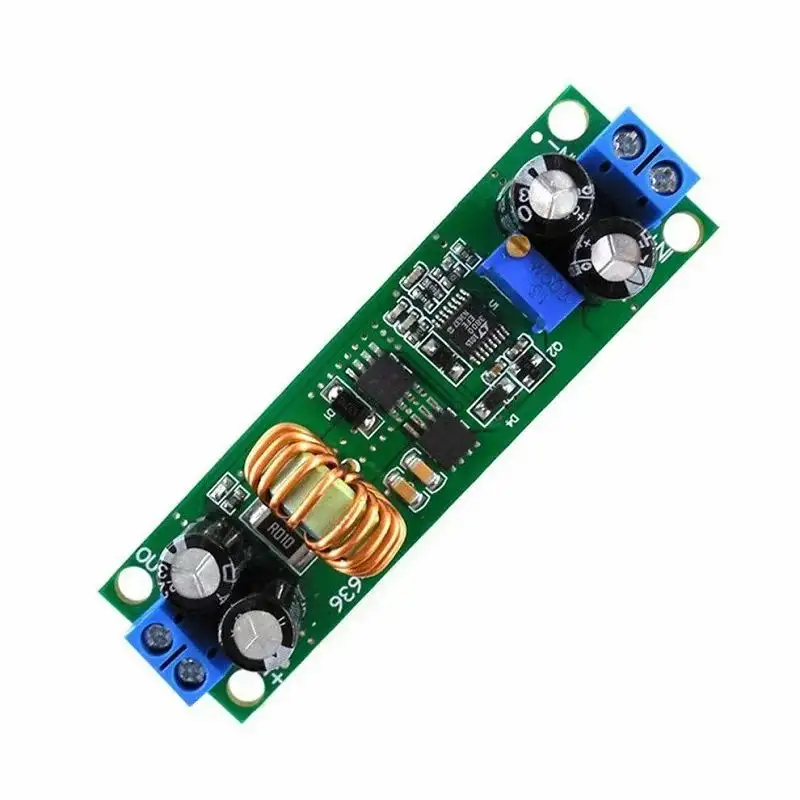

Széles és magas bemeneti tartományú DC-DC le konvertáló (step-down topológiájú) modul.
A bemenet egészen 60V-ig, a kimenet max 20V-ig állíható pontosan helikális potméterrel. Maximum kimeneti pillanatnyi 10A-es árammal.
Feszültség beállítás a helikális potméterrel: óramutató járásával megegyezően (CW, jobbra) nő a kimeneti feszültség, óramutatóval ellentétesen (CCW, balra) csökken.
A bemenet egészen 60V-ig, a kimenet max 20V-ig állíható pontosan helikális potméterrel. Maximum kimeneti pillanatnyi 10A-es árammal.
Feszültség beállítás a helikális potméterrel: óramutató járásával megegyezően (CW, jobbra) nő a kimeneti feszültség, óramutatóval ellentétesen (CCW, balra) csökken.
Bemeneti feszültség: 6.5 - 60V
Kimeneti feszültség (szabályozható): 1.25 - 30V
Maximum beállítható feszültség különbség: 24V
Maximális kimeneti áram: 10A
Hatásfok: 97%
Méretek: 75 x 21 x 16 mm
Üzemi hőmérséklet tartomány: -40 ~ +85°C
Fontos: a bemeneti és a beállított kimeneti feszültség nem haladhatja meg a 24V-ot (azaz a Vcc és Vout különbsége), ezt átlépve az eszköz tartósan károsodhat. A konverter topológiája (step-down) szerint a Vcc és a Vout feszültsége az 1N4148 diódára esik. Amennyiben magasabb feszültségről (24V felett) szeretnék üzemeltetni, úgy a beállítást mindig 24V-nál alacsonyabb bementi feszültséggel szükséges elvégezni.
Felhívjuk a figyelmet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
