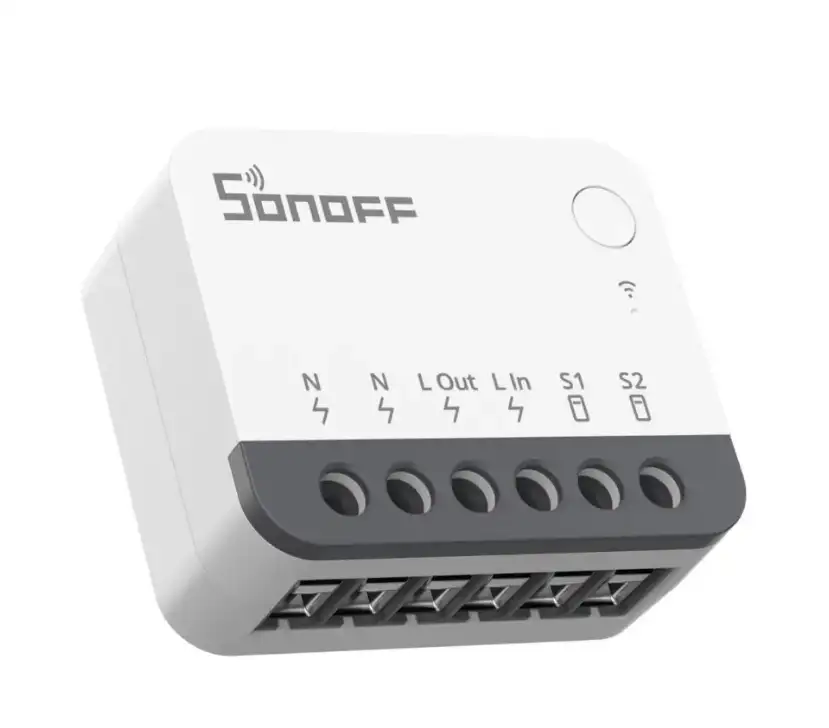

A SONOFF ZBMINI R2 a népszerű Sonoff márka, fali kapcsolóaljzatokba is beszerelhető kapcsolórelé moduljának ÚJ Zigbee-s verziója.

Ez egy apró méretű, Zigbee 3.0 protokollon kommunikáló okos relémodul, amelyet a kapcsolók és konnektorok mögötti szerelvénydobozba lehet beépíteni. Tökéletes választás azok számára, akik szeretnék otthoni világításukat modernizálni vagy egyéb otthoni elektromos eszközüket ki/be kapcsolhatóvá tenni. Ennek az modulnak a segítségével integrálhatóvá válnak a vezérelni kívánt áramkörök egy okosotthon rendszerbe Zigbee 3.0 kommunikációs protokoll segítségével.

A retrofit ZBMINI R2 modul nem csak lehetőséget nyújt a távoli vezérlésre, de a telepítésével a hagyományos kapcsolókat utólag is okos funkciókkal ruházza fel, így egyszerre kínál kényelmet és rugalmasságot. Kompakt kialakítása révén szinte bármilyen kapcsolótípus mögé beszerelhető, így a régi, hagyományos kapcsolók cseréje nem feltétlenül szükséges. Működéséhez szükség van egy Zigbee gatewayre, bridge-re vagy koordinátorra.

Mi a Zigbee?

A Zigbee egy kifejezetten okosotthon / IoT protokoll, kifejezetten az okoseszközök közötti hatékony és energiatakarékos kommunikációra fejlesztették ki. A Wi-Fi routerre csatlakozó Wi-Fi-s eszközökhöz képest a Zigbee eszköznél fontos eltérés, hogy a Zigbee eszközök működéséhez és távvezérléséhez szükség van egy Zigbee-WiFi közötti átjáróra (gateway-re vagy bridge-re), mely az egymással Zigbee "nyelven" kommunikáló eszközöket az internet felé elérhetővé teszi. Előnye ugyanakkor a Zigbee megoldásoknak, hogy tehermentesítik a Wi-Fi hálózatot, melyre így csak egy Wi-Fi-s eszköz, maga a Zigbee átjáró lép fel, minden más eszköz a Zigbee protokollon kommunikál egymással, így nem foglalják le a router IP címeit.

A Zigbee technológia támogatja az ú.n. Mesh hálózatokat is, és a fázis+nulla vezetékezéssel a 230V-ra kötött Zigbee eszközök (pl. Sonoff ZBMini R2, Sonoff S26 Zigbee konnektor) képesek továbbítani más Zigbee eszközök információit a Zigbee átjáró felé és vissza, ha azok direktben nem tudnak vele kommunikálni, mert az átjáró hatótávolságán kívül vannak telepítve.

A Zigbee protokoll további előnye, hogy jóval kisebb fogyasztású, mint a Wi-Fi, az alacsony energiafelvételnek köszönhetően így a Zigbee protokoll különösen népszerű az elemmel működő szenzorok esetén, melyek egy elemmel akár évekig elműködhetnek. Emiatt kisebb adatmennyiséget tud csak kezelni, de ez jellemzően nem okoz problémát, mivel leginkább csak vezérlésre, státusz információkra használják. A Zigbee protokoll egy iparági szabvány, a teljesen szabványos Zigbee eszközök elvben bármely gyártó szabványos eszközeivel működőképesek.

A ZBMini R2 kompatibilis többek között:

• a Sonoff Zigbee átjárójával: a Sonoff Zigbee Bridge Pro-val, az NSPanel Pro-val is, melyek egyikére csatlakoztatva a ZBMini R2-őt a megszokott gyári eWeLink-platform és eWeLink app segítségével vezérelhető az eszköz.
• kompatibilis a szintén az eWeLink app-ot használó SmartWise Zigbee Bridge Pro átjáróval is, mely Ethernet kapcsolatot is támogat.
• Párosítható a Sonoff Dongle Plus E Zigbee koordinátorral, és más szabványos ZIgbee koordinátorokkal is (pl. Conbee II, Conbee III).
• Kompatibilis a Sonoff iHost-al, mely felhő-független helyi vezérlést és Zigbee átjáró funkciókat is kínál,
• a Sonoff Zigbee Bridge Ultra-val együtt használva kompatibilis a Matter szabvánnyal kompatibilis okosotthon rendszerekkel, így az Apple HomeKit-el is,
• a SmartThings hub-bal, utóbbi esetben az iOS-re illetve Android-ra elérhető SmartThing APP segítségével vezérelhető. Vezérelt ki/bekapcsolások, időzített ki/bekapcsolás és még sok más funkció érhető el a SmartThings app-ban.
• Kompatibilis a Philips Hue központi egységgel, és
• az Echo Plus 2nd, Echo 4th Gen és az Echo Show 2nd gen. eszközzel is.

Együttműködik az Amazon Alexa platformmal (ZE39KL Echo Plus, Echo Studio, DW84JL 2nd Gen Echo Show & L9D29R 2nd Gen Echo Plus eszközökkel is), hangvezérléssel párosítható az Alexa segítségével: “Alexa, find device”.

A ZBMini R2 tehát egy olyan 230V-os kapcsoló relé, ami a bemeneti oldalon az elektromos hálózatra (fázis és nulla) van bekötve, a kimeneti oldalon pedig vezérelhetünk vele egy 230V-os fogyasztót, zárhatjuk és megszakíthatjuk vele az áramkört. Konnektorok és villanykapcsolók mögé is beszerelhető (max. 10A a kimenete).

Külső kapcsoló is ráköthető a kapcsolóbemenetére, így fali kapcsolók mögé helyezve a fali kapcsolóról (nyomógombos és 101-es kétállású kapcsolóval is) kapcsolható, és persze a Zigbee-s app vezérlés és integráció is működik.

Internet-kapcsolattal rendelkező iOS (Apple) vagy Android mobiltelefonon futó SmartThings App (SmartThings hub esetén) vagy Sonoff Zigbee Bridge Pro-ra kapcsolva az eWeLink app segítségével távolról is vezérelhetjük a kapcsolórelét.

A szokásos eWeLink funkciók közül elérhetőek az aktuális KI/BE állapot, a manuális KI/BE kapcsolás, valamint az időzítések (időzítés, visszaszámláló timer, ciklusvezérlés) is, de nem elérhető az impulzuskapcsolás (Inching) funkció.

A kapcsolóbemenete (és a rákötött kapcsolók) leválaszthatóak a relé kimenetéről.

Terméktulajdonságok:

• Protokoll: Zigbee 3.0, MQTT
• Okosotthon platformok: a legtöbb szabványos 3.0 protokollt támogató rendszerrel kompatibilis, köztük a nyílt forráskódú rendszerekkel is, pl. Home Assistant
• Tápfeszültség:: 100-240V AC 50/60Hz
• Maximális teljesítmény: 10A/2200W (rezisztív terhelés esetén)
• Méretek: 42.6mm x 42.6mm x 20mm
• Üzemi hőmérséklet: -10°C és 40°C között
• Hangvezérlés: Amazon Alexa, Google Assistant, Samsung SmartThings
• Alkalmazás támogatás: eWeLink (Zigbee átjárón keresztül)
• Védettségi szint: ABS ház (égésnek ellenálló)
• Telepítési kompatibilitás: Standard európai szerelvénydobozok
• Funkciók: A WiFi-s párjával ellentétben impulzuskapcsolásra, automatikus kikapcsolásra (inching) az eWeLink app-ban NEM állítható be.
• Kapcsolóbemenet: A kapcsolóbemenete nyomógomb és kétállású kapcsolóval is kompatibilis. A kapcsolóbemenete leválasztható a kimenetéről.
