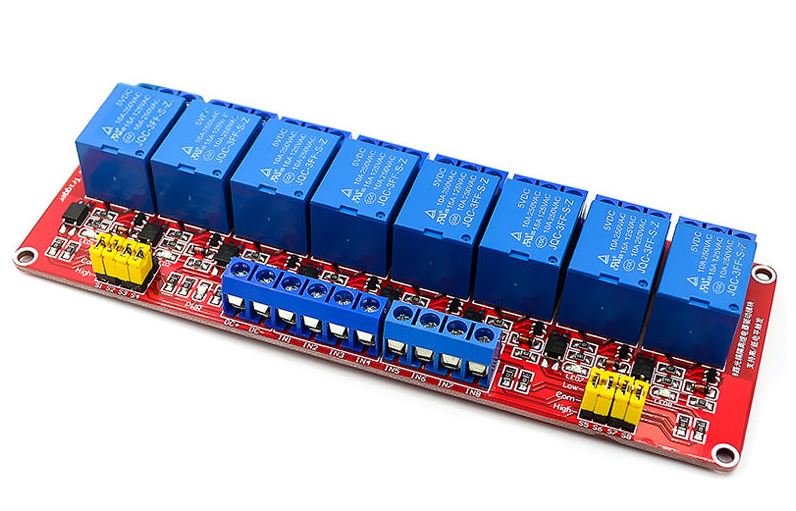

Trigger relés modul 8 csatornás
5V vagy 12V, Optocsatolóval leválasztott, high/low trigger
Cikkszám: #7368
Cikkszám: #7368
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
(Bruttó) Ár:  5,990 Ft
(Bruttó) Ár: 5,990 Ft
Raktáron Raktáron
Opciók:
db Kosárba tesz Kosárba tesz
Trigger relés modul 8 csatornás
  • 5/12V-os működés. Jumpperrel választható, hogy magas vagy alacson (high/low) jelre kapcsoljon.

    Optocsatolt leválasztás a biztonságos működés érdekében, megfelelő izoláció.

    High/Low trigger könnyedén választható
    NO/NC relék, így minden szükséges kapcsolás könnyen megvalósítható a bekötéssel

    Ajánlott: mikroprocesszorok, Arduino, PIC, AVR, jelleválasztás, stb.

  • Features:
    1. Maximum load:AC 250V/10A, DC30V/10A
    2. SMD optocoupler isolation, strong driving ability, stable performance; trigger current 5mA
    3. the module voltage 5V/12V
    4. each channel module can be set high or low triggered by jumper
    5. fault-tolerant design, even if the control line is broken, the relay will not operate
    6. power indicator (green), 8 relay state indicator (red)
    7. interface design user-friendly, all interfaces are available through the wiring terminal direct connection leads, very convenient

  • Module Port:
    1. DC+: DC power supply positive
    2. DC-: DC power supply negative
    3. IN1: Channel 1 signal trigger terminal
    4. IN2: Channel 2 signal trigger terminal
    5. IN3 : Channel 3 signal trigger terminal
    6. IN4: Channel 4 signal trigger terminal
    Relay Output:
    1. NC1: Channel 1 relay normally closed pin.
    2. COM1: Channel 1 relay common pin.
    3. NO1: Channel 1 relay normally opened pin.
    4. NC2: Channel 2 relay normally closed pin.
    5. COM2: Channel 2 relay common pin.
    6. NO2: Channel 2 relay normally opened pin.
    7. NC3 : Channel 2 relay normally closed pin.
    8. COM3: Channel 2 relay common pin.
    9. NO3: Channel 2 relay normally opened pin.
    10. NC4 : Channel 2 relay normally closed pin.
    11. COM4: Channel 2 relay common pin.
    12. NO4: Channel 2 relay normally opened pin.
    High And Low Level Trigger Option:

  • 1. S1: It is option switch for channel 1 relay.
    2. S2: It is option switch for channel 2 relay.
    3. S3 : It is option switch for channel 3 relay.
    4. S4: It is option switch for channel 4 relay

  • Size: 7.3x5x1.7cm/2.87x1.38x0.67inch
