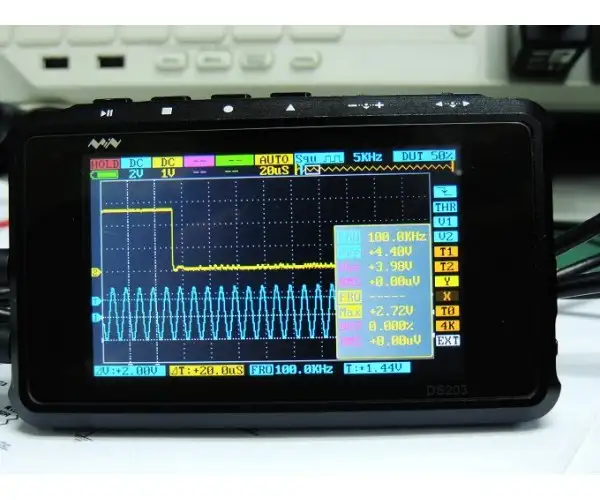

DSO203 Quad 4 csatornás digitális kézi oszcilloszkóp
- 3" 240 × 400 széles képernyő TFT LCD, STM32 processzor
- 2db analóg bemenet, 8MHz sávszélesség
- Mintavételezési sebesség: 36MS/s, egy csatornás módban 72MS/s
- 2db digitális bemenet
- Jelgenerátor
- Jelalakok menthetőek (saját 2MB tároló, USB U disk)
- Saját aplikációk is rátölthetőek (DSO quad - Wiki)
- Firmware firssítési lehetőség, nyílt forráskódú!
- Masszív, alumínium ház
- Méretek: 10x59x13mm
- STM32 is the master MCU, with the FPGA to implement the control and management of external ADC and data cache.
- MCU and the FPGA are selected QFP100 package, ADC selected QFP48 package.
- 36M+36M sampling frequency, the use of the ADC AD9288-40 chip, single-channel maximum sampling frequency of the 72M.
- FIFO RAM has a maximum operating frequency of use of> 200MHz low-power FPGA to achieve.
- The AD9288-40 Overclocking to achieve 72M+72M sampling frequency, so that the maximum single-channel sampling rate up to 144M.
- Analog channel circuit using unity gain> 150MHz op amp, so the actual 30MHz analog bandwidth is expected to do more.
- As low power, low-cost, QFP package and other conditions of the FPGA, storage capacity is not large, so DSO203 sampling depth of the current situation for the multi-channel 4096 points per channel, single-channel work cases, 8192 points.
Specification:
- Analog channel * 2 : [CH_A] [CH_B];
- Digital channel * 2 : [CH_C] [CH_D];
- Vertical Scale: 20mV-10V/div (x1 probe);
- Vertical solution: 8 bit ;
- Input coupling: AC/DC ;
- Max input voltage: 80Vpp (x2 probe);
- Storage: 4K per channel
- Software trigger type: edge, pulse, level (to be added)
- Hardware trigger type: edge
- Trigger source: CH1/CH2/EXT
- Test Signal generator: 10Hz to 1Mhz
- Storage: internal 2MB USB disk
- Auto measure: Vmax, Vmin, Vpp, Vavr, Vrms, Freq, Period, Pulse, Duty
- Cursor measurement: Level, Voltage
- Display mode: CH1, CH2, EXT, CH1+CH2, CH1-CH2, CH1*CH2
- Sampling mode: real time
- Sampling rate: 1kSa/s - 72MSa/S
- Power: Li-ion battery
- Dimension: 98 * 60 * 14.5 mm
- Weight: 80g (without battery)
