Motor és meghajtó elektronika
»
DC Motorvezérlő PWM áramkörök, kézi, H-Bridge
»
Motorvezérlők, DC, PWM, H-Híd, H-Bridge
»
Mikor vehetem át?

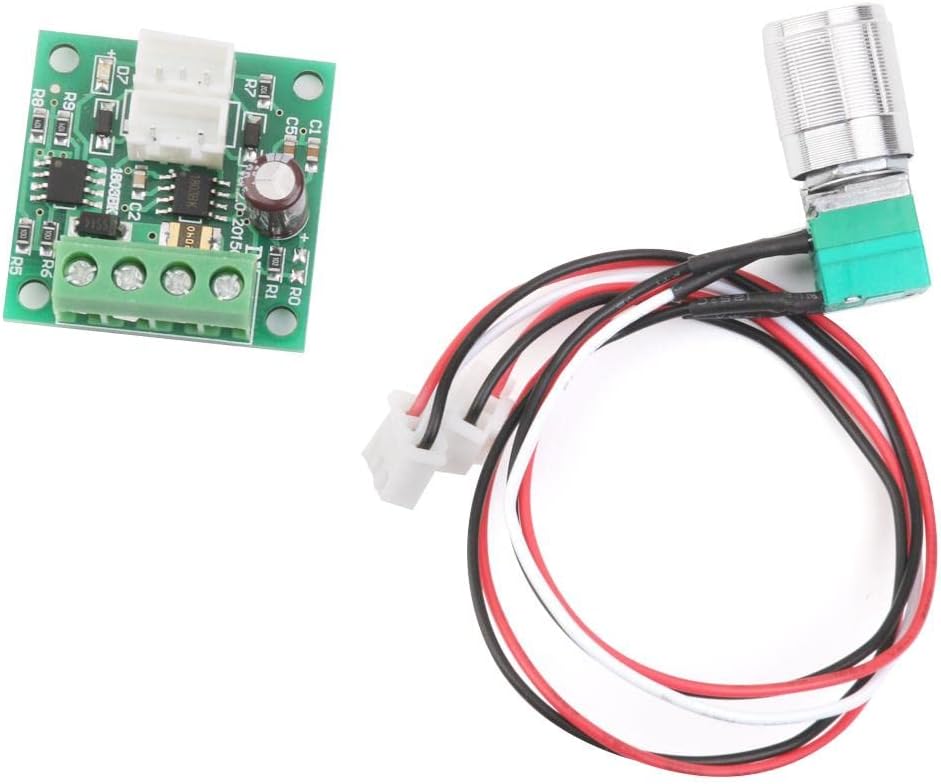

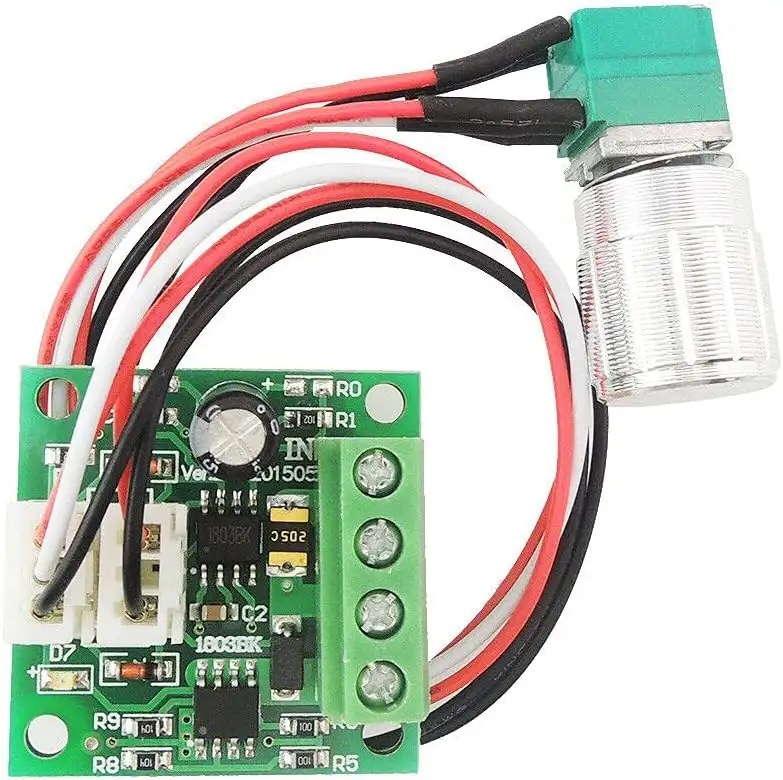

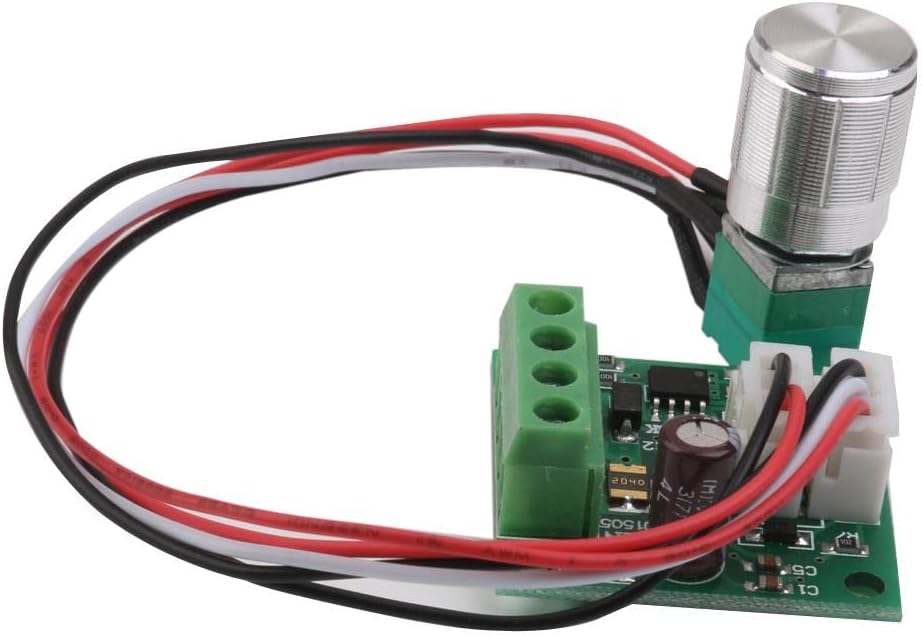

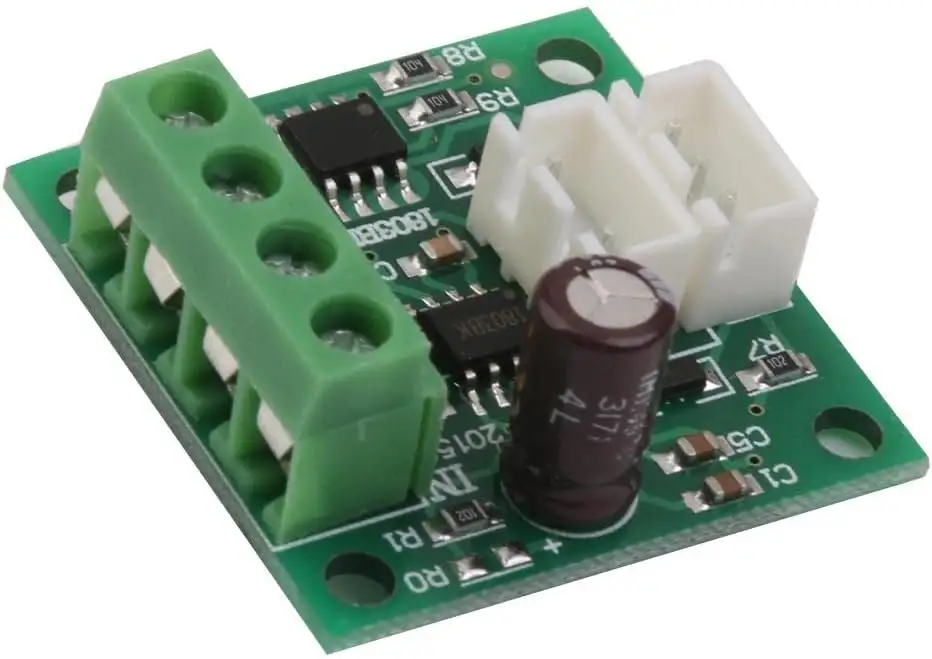

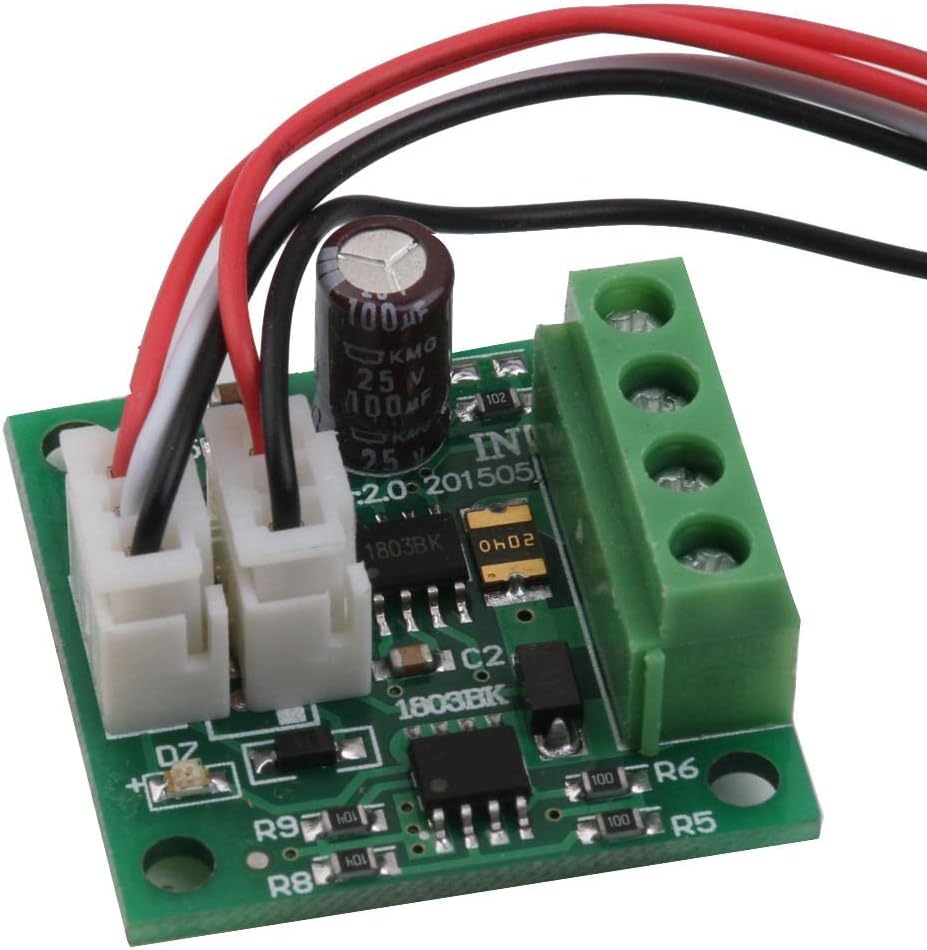

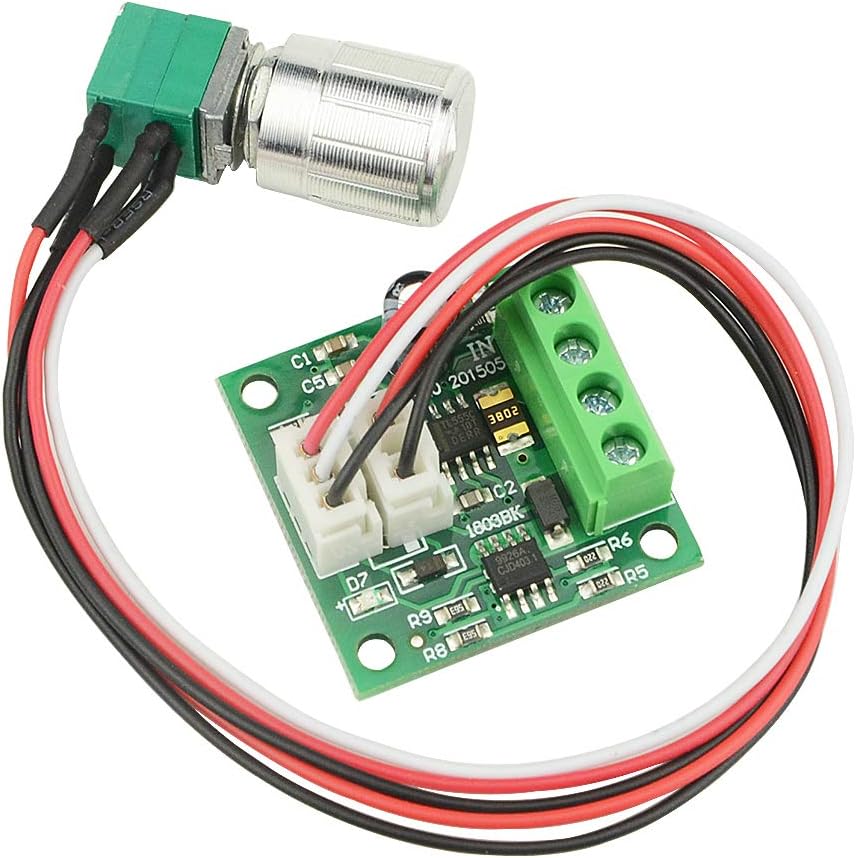

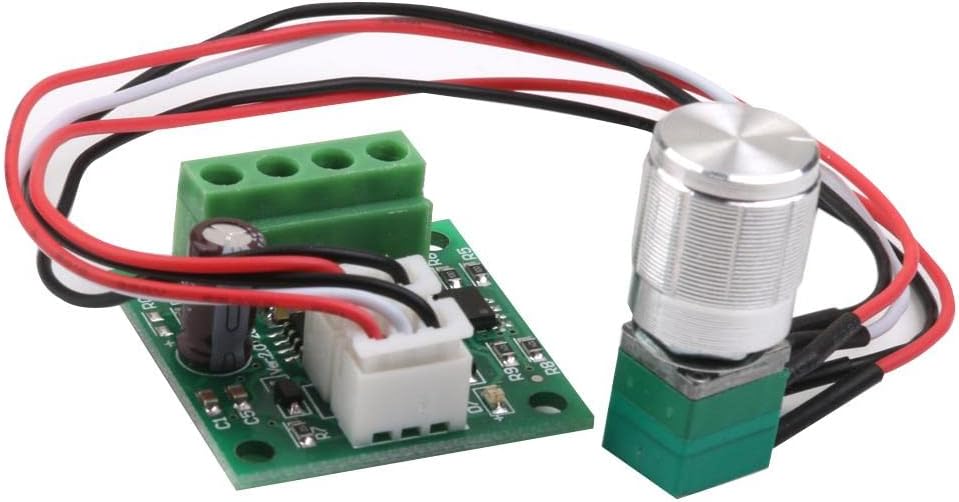

DC motor sebesség szabályzó áramkör, PWM-es meghajtással.
Fokozatmentes teljesítmény kimenet szabályzás: 0%-100%., külső potméter használatával
Ha a forgás irányt szeretné változtatni, a szabályzó áramkör kimenetére, és DC motor közé polaritás váltó kapcsoló köthető
Ha a forgás irányt szeretné változtatni, a szabályzó áramkör kimenetére, és DC motor közé polaritás váltó kapcsoló köthető
Egy PTC visszaálló biztosítékkal van ellátva 2A-ig, így túlterhelés esetén lekorlátoz, majd újra használható. LEd visszajelzés.
Folyamatos 2A-es terhelésre könnyen használható.
Folyamatos 2A-es terhelésre könnyen használható.
Pulse-Width-Modulated (PWM) DC voltage with a Duty Cycle szabályzás.
Technikai adatok:
Input supply voltage: 1.8V-15VDC
The maximum output power: 30W
The maximum continuous output current :2A
Duty Cycle adjustable: 0%-100%

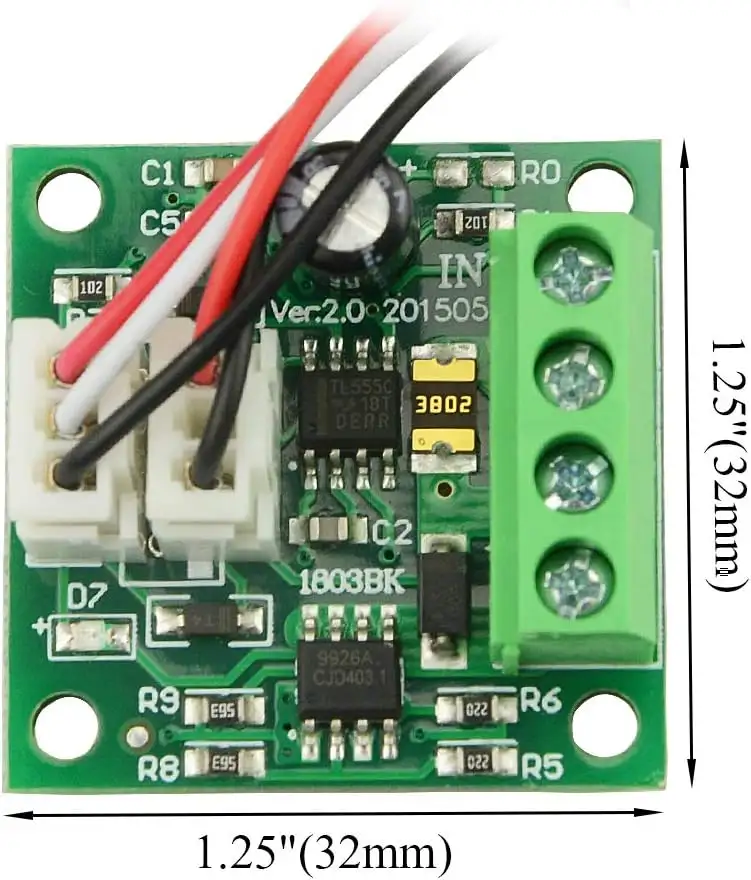

Item size: 32*32*14mm
Operating instruction:

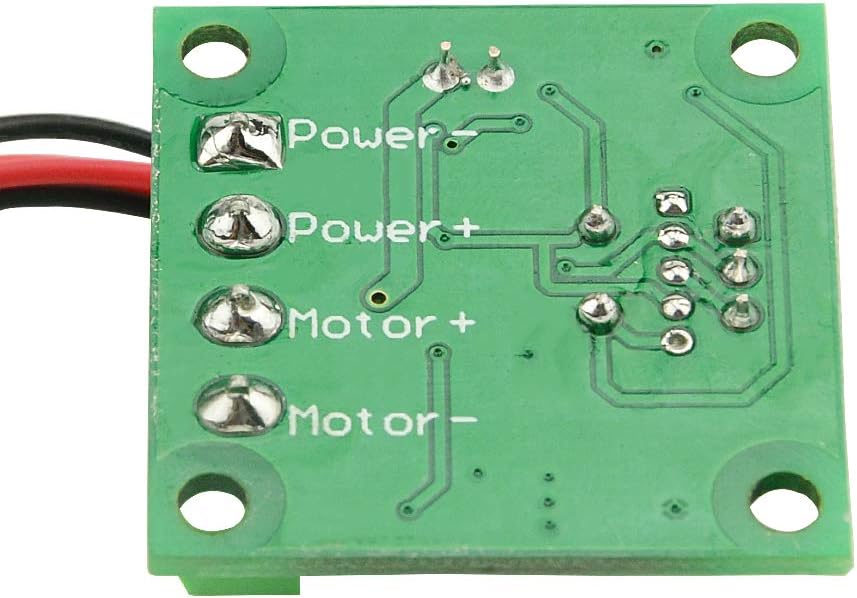

1. Connect your DC motor (or DC load) to the motor terminals as indicated on the wiring diagram
2. Connect a voltage of 1.8V-15V DC to the circuit making sure of the correct polarity of the connection. Note that the voltage applied to the motor will be supply voltage applied to the circuit. It is recommended to add an appropriately rated fuse in line with the positive supply in order to protect the circuit from any possible short circuits

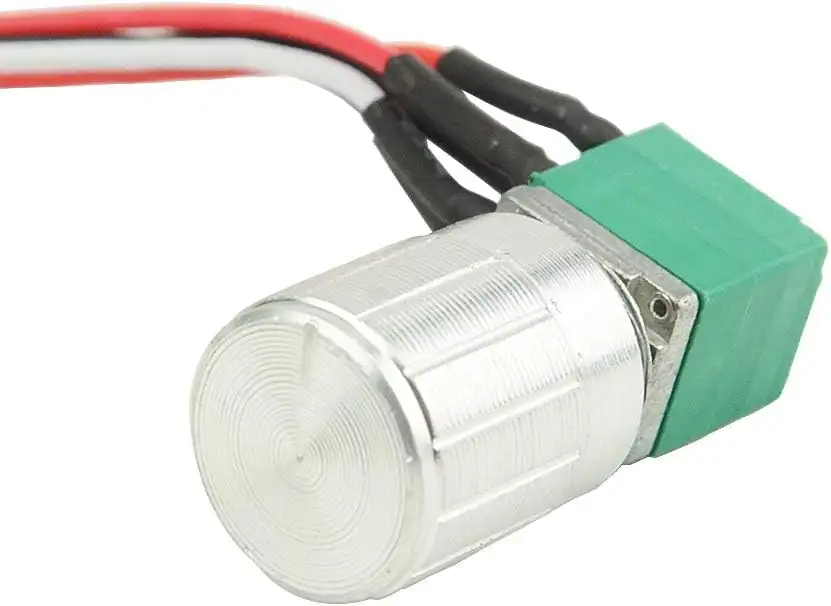

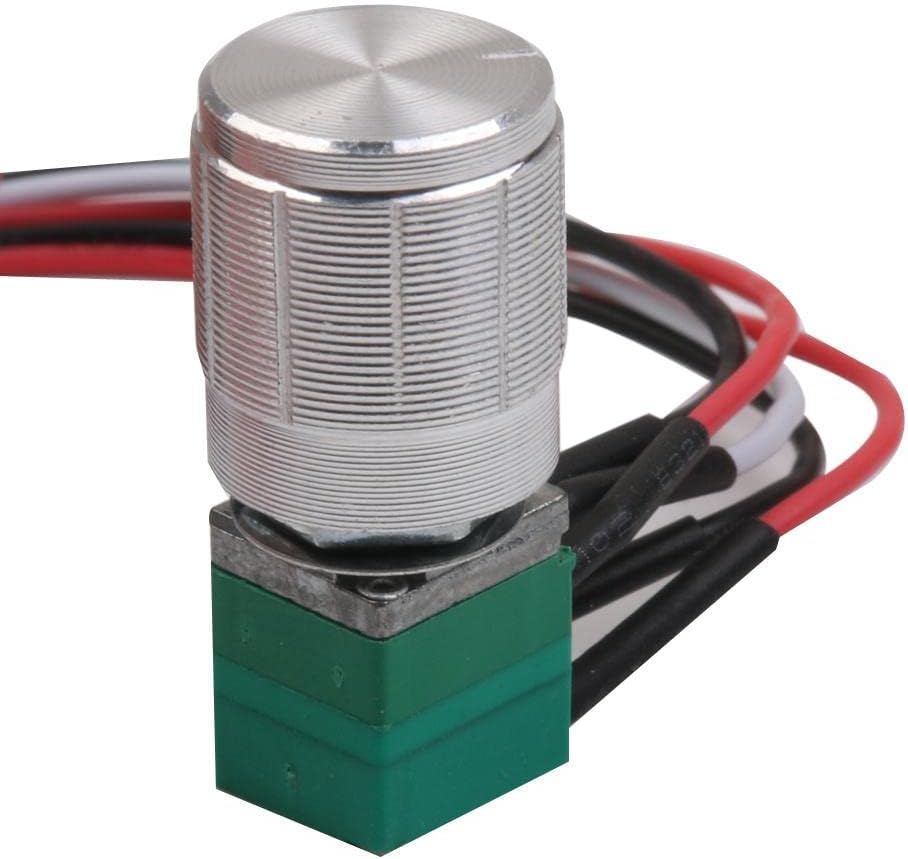

3. You can now control the speed of the motor through potentiometer
Bekötésnél ügyeljen a tápfeszültség polaritására!
Felhívjuk a figyelmet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
