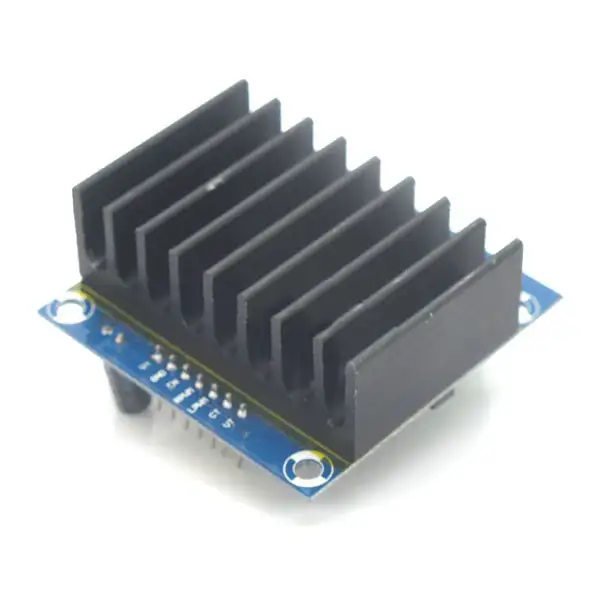

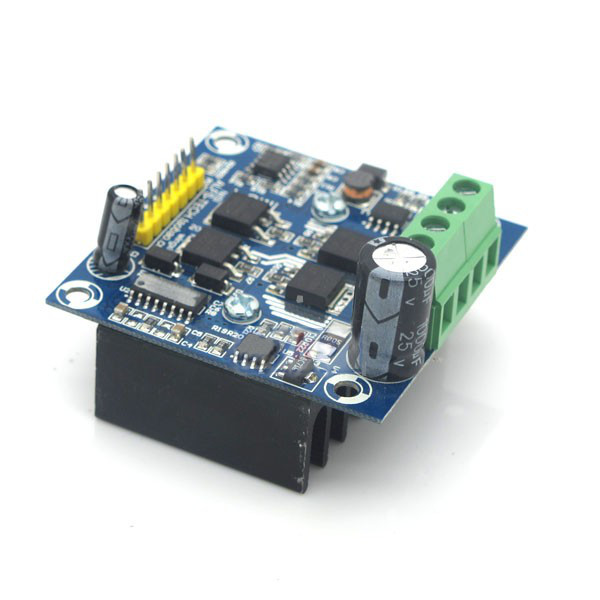

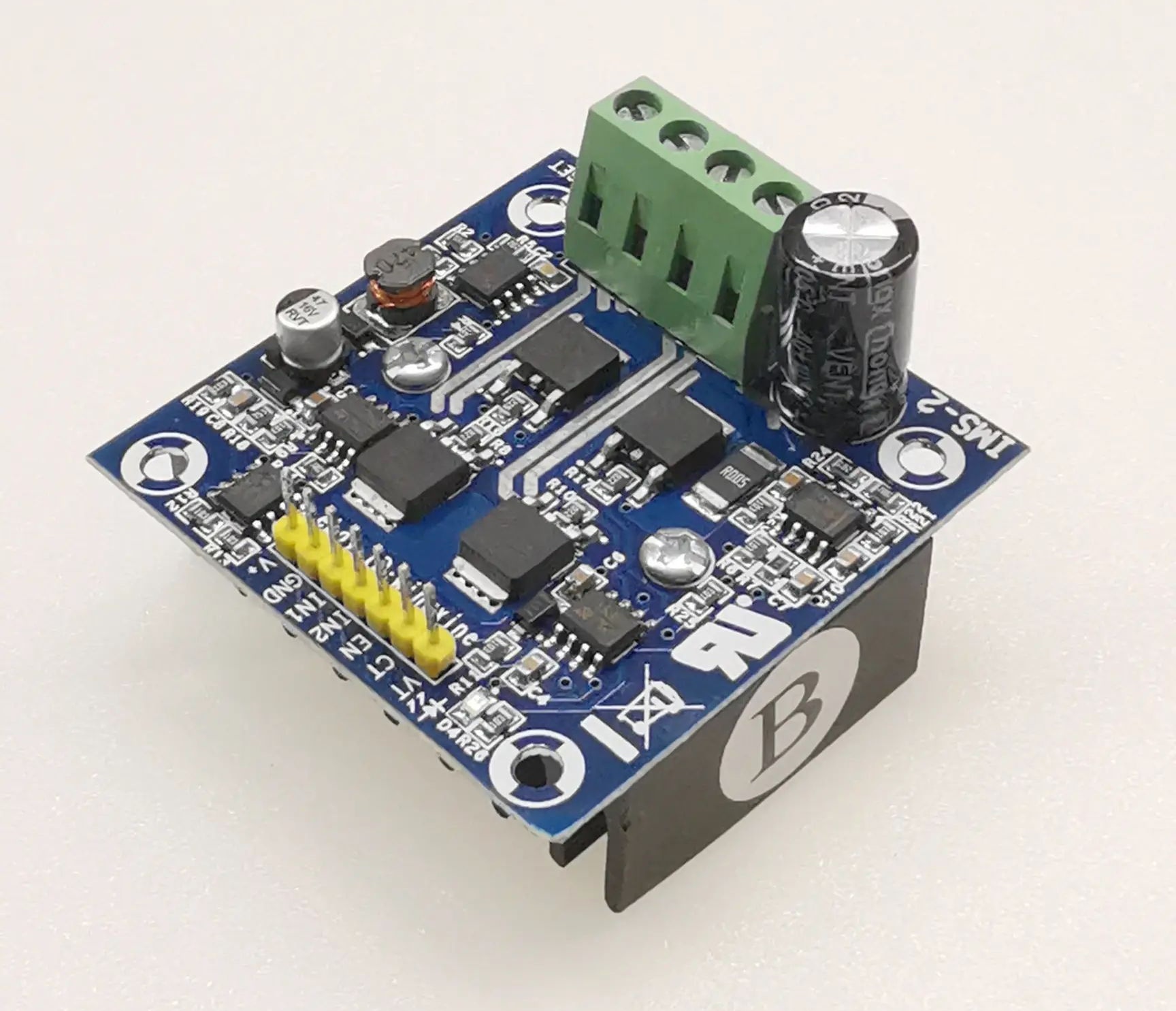

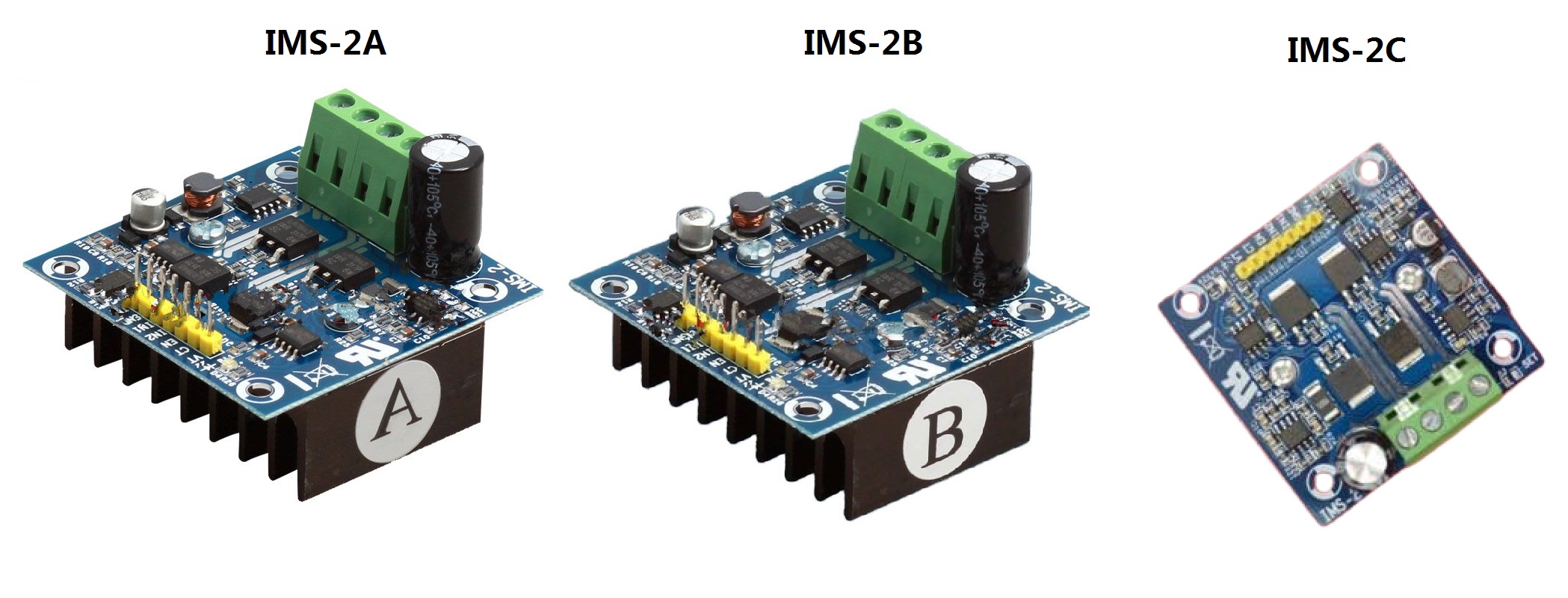

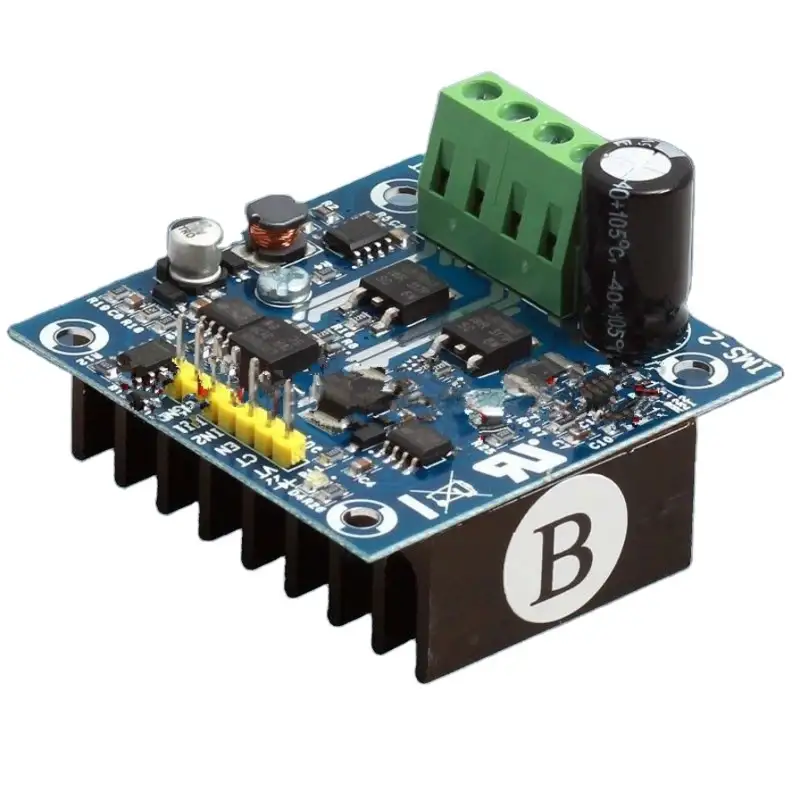

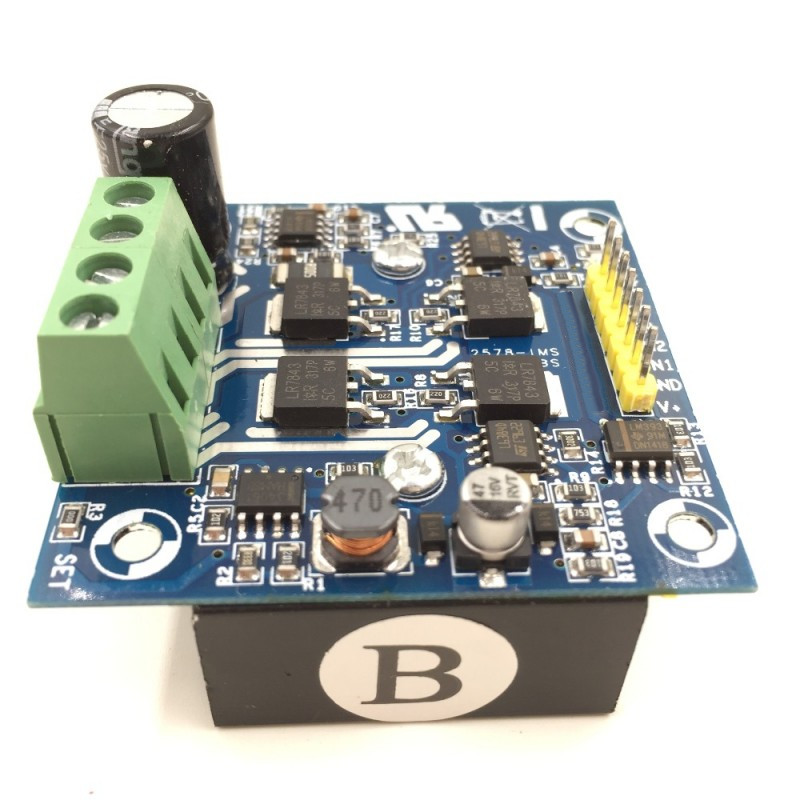

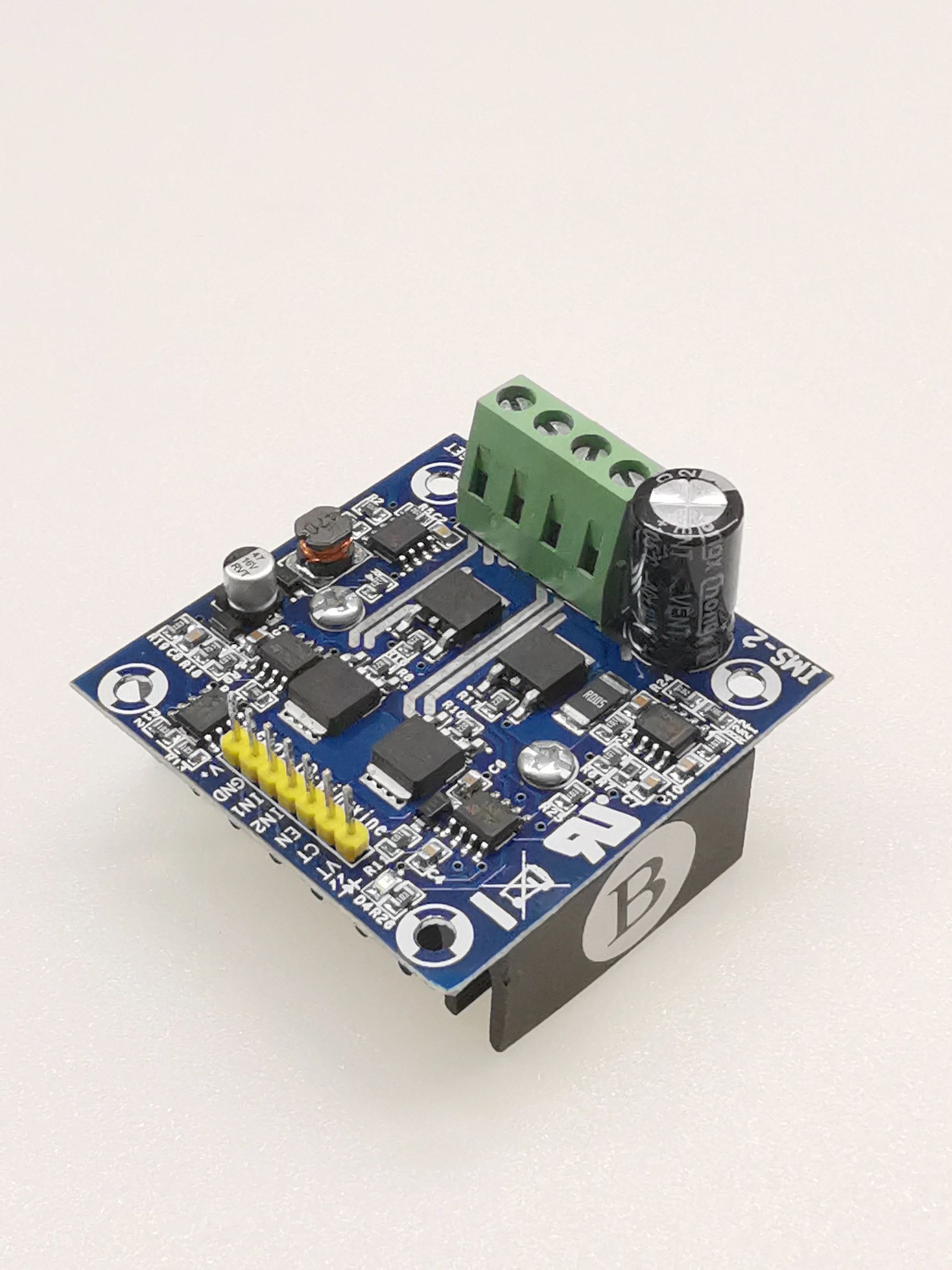

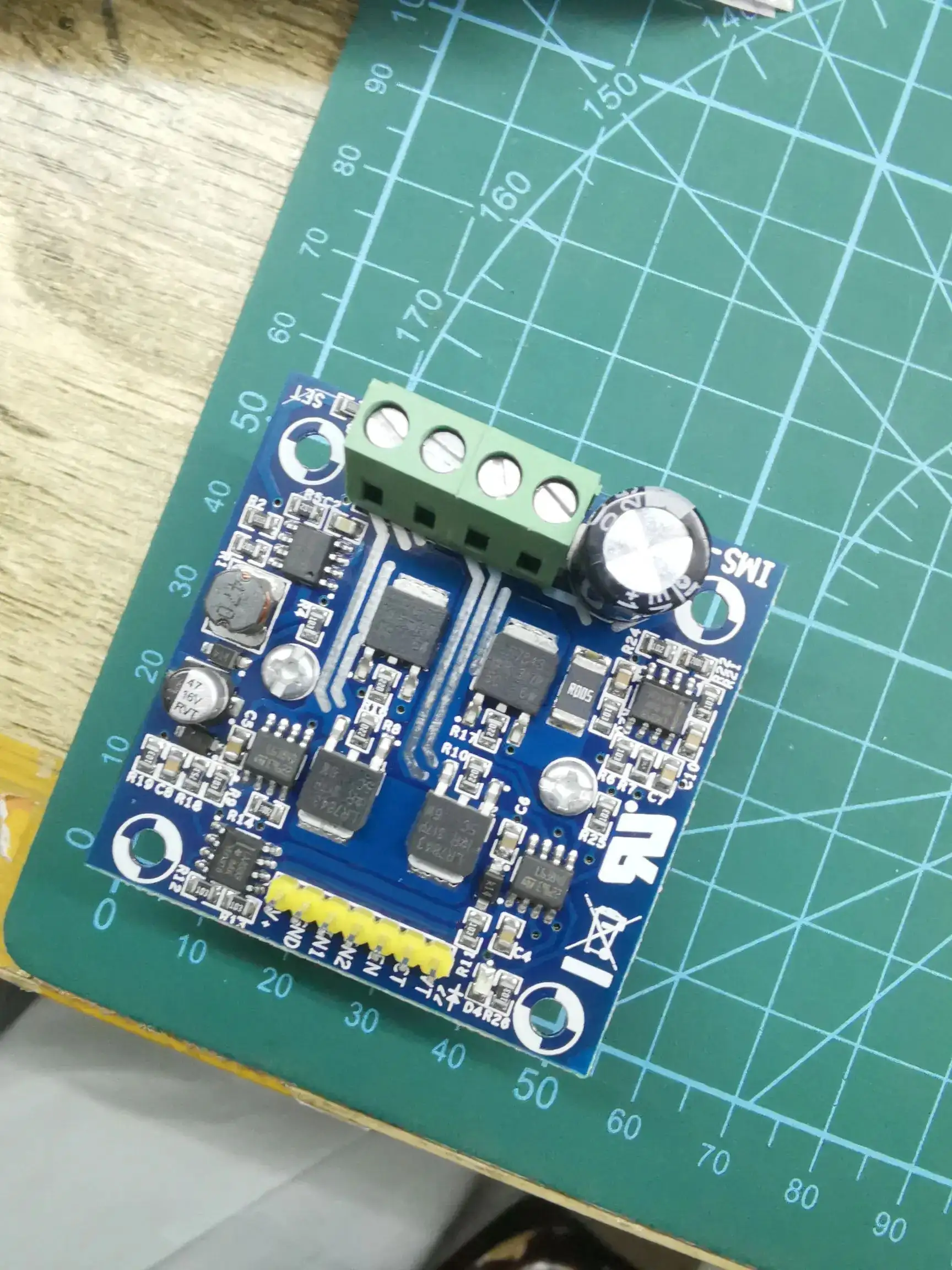

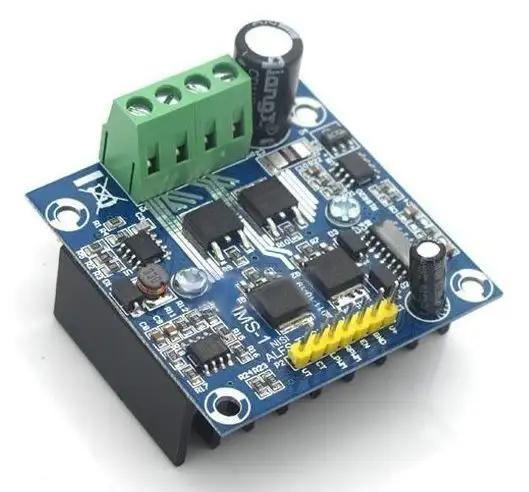

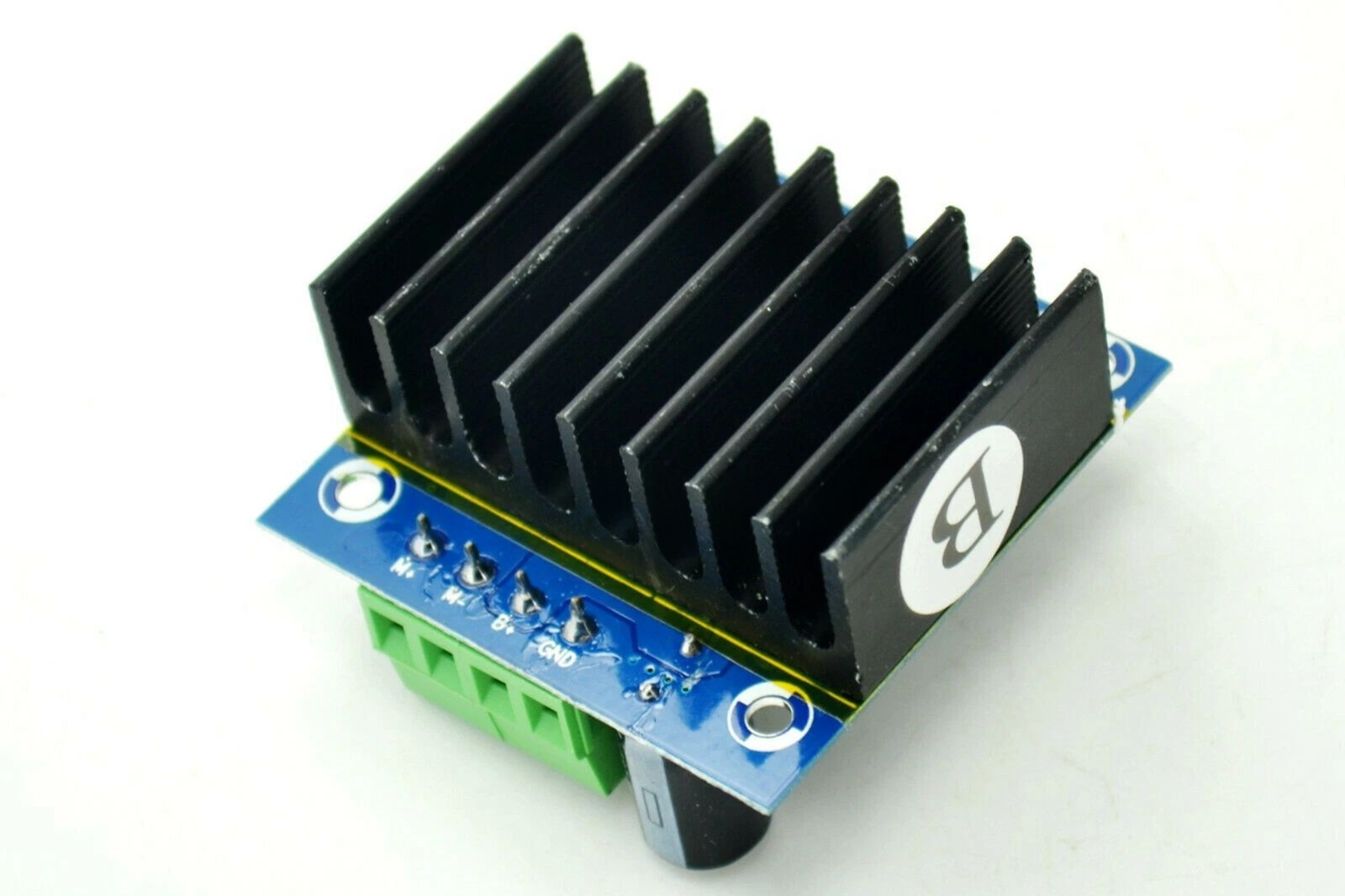

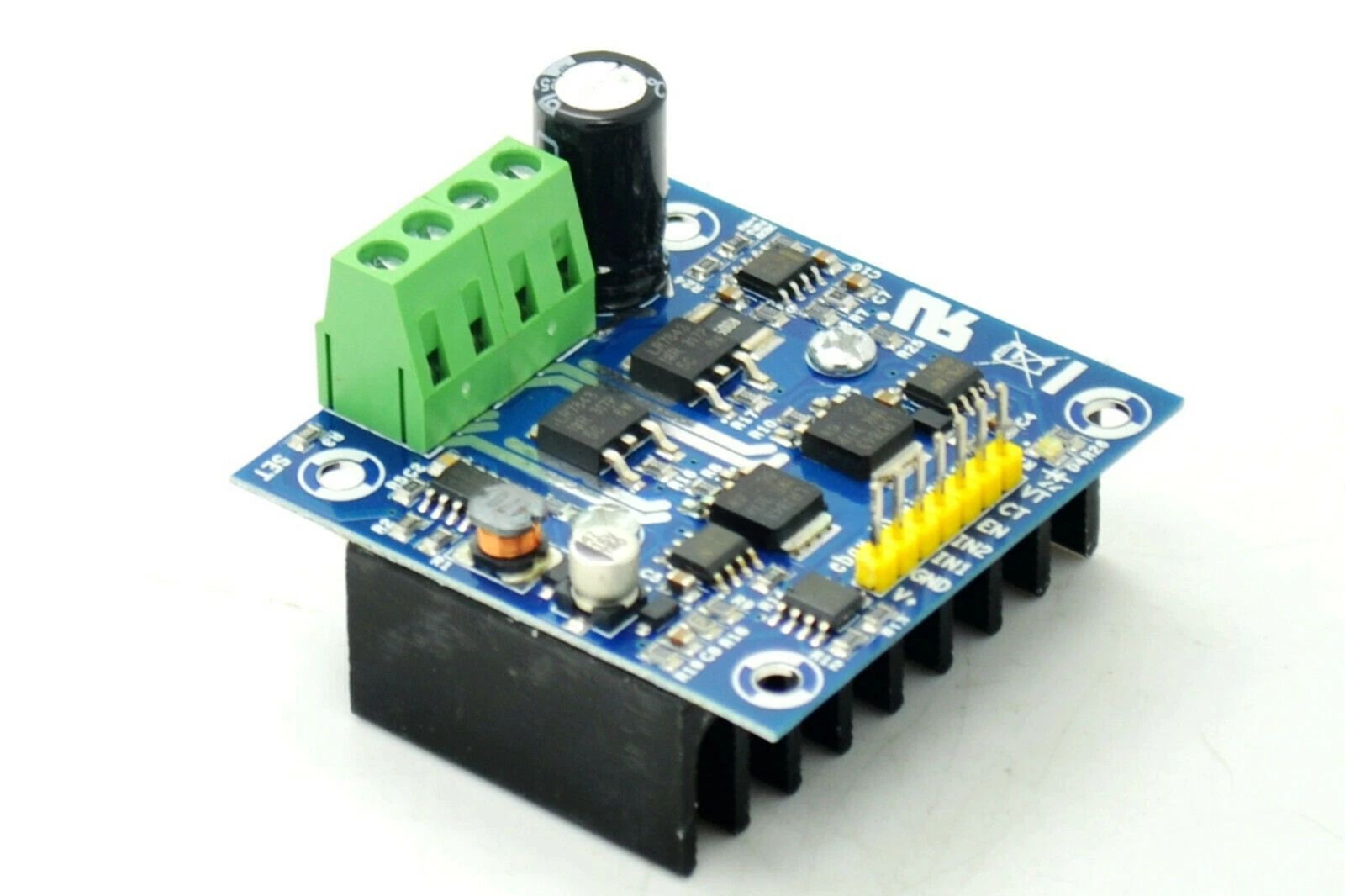

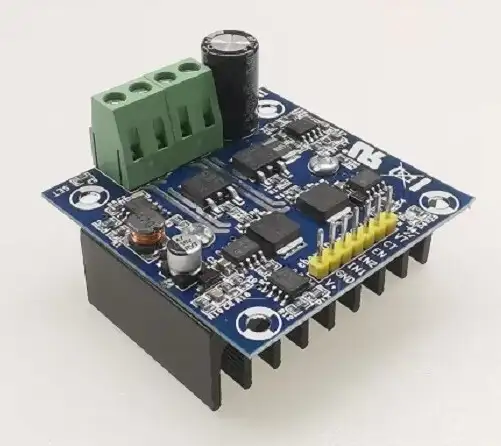

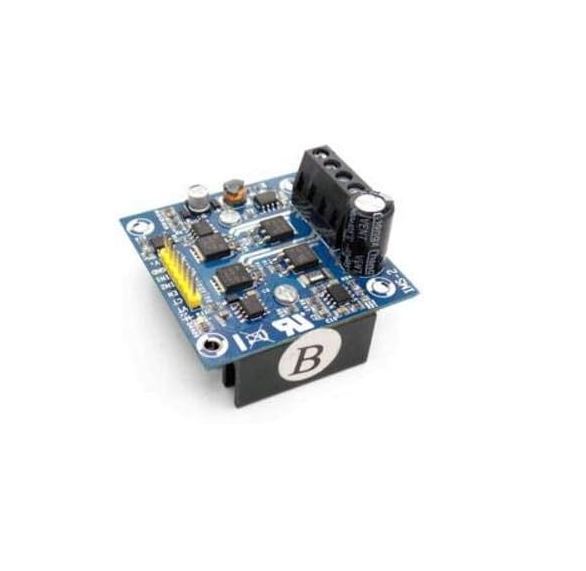

H-Híd áramkör, H-Bridge modul, kefés DC motorok meghajtásához
Nagy áramú, pl. nagyobb testű robotok, kisebb elektromos járművekhez, RC robotokhoz
Könnyen meghajtható a H-híd, egyszerű logikai és pwm-es vezérlés pl. Arduinoval, PIC-kel, AVR-rel, stb..
Jellemzők:
Rendkívül alacsony belső ellenállás. A MOSFETek szimmetrikusan 0.005 ohm azaz 5mOhm-os extrém kicsi belső ellenállásal. Kis veszteség, széles frekvencia tartományban pwm vezérlésnél is kevesebb melegedés.
Ezáltal a motor indulása, gyorsulása is maximális lehet, és a fékezés is drasztikusabb.
(Vigyázat: ezáltal túlvezérlés esetén könnyebben le is égethetőek a motorok )Magas kapcsolási frekvencia is lehetséges.
Teljes H-Híd meghajtó IC-t tartalmaz.Gyors és hatékony fékezés lehetséges. Feedback: visszacsatolási funkció visszatöltéshez.
A tényleges PWM kitöltés 0%-98% lehetséges, a duty cycle nem lehet ténylegesen 100% a NMOS vezérlés miatt. A 100%-os kitöltéssel a meghajtó véglegesen károsodhat.Performance parameters:
Rated voltage: 3 V-15 V
R1 short circuit, VCC and B + short circuit. VCC output voltage and drive the input voltage.
R1 open circuit, VCC and B + disconnect. VCC input voltage 3-12 V.
Rated current: 50 A
Current peak: 110 A
Switching frequency: 1 K to 200 kHz

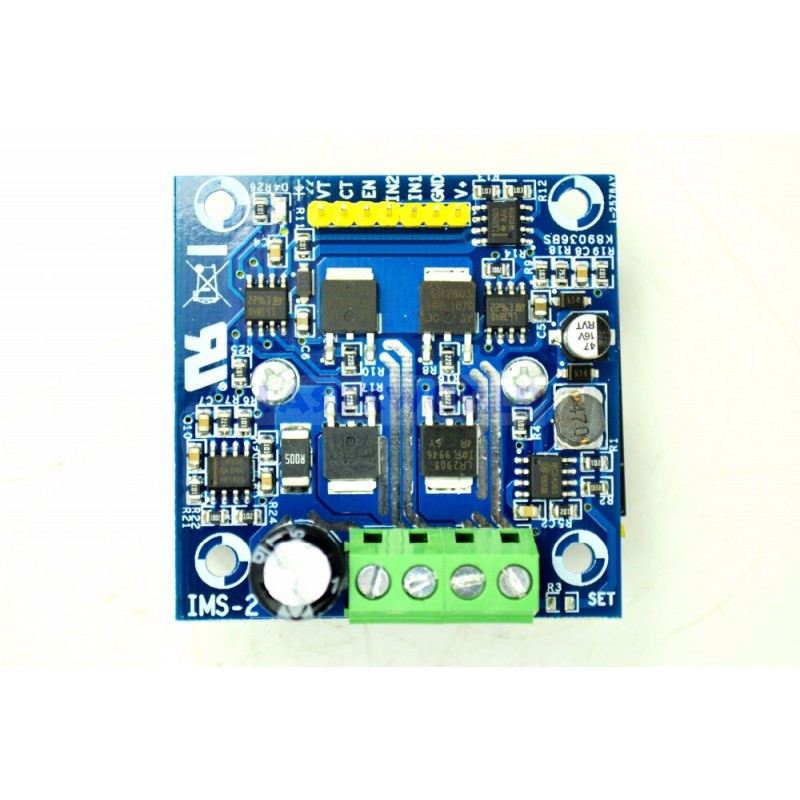

Dimensions: 5.0 cm (long) * 5.0 cm (wide) * 3.1 cm (high)Bekötés:

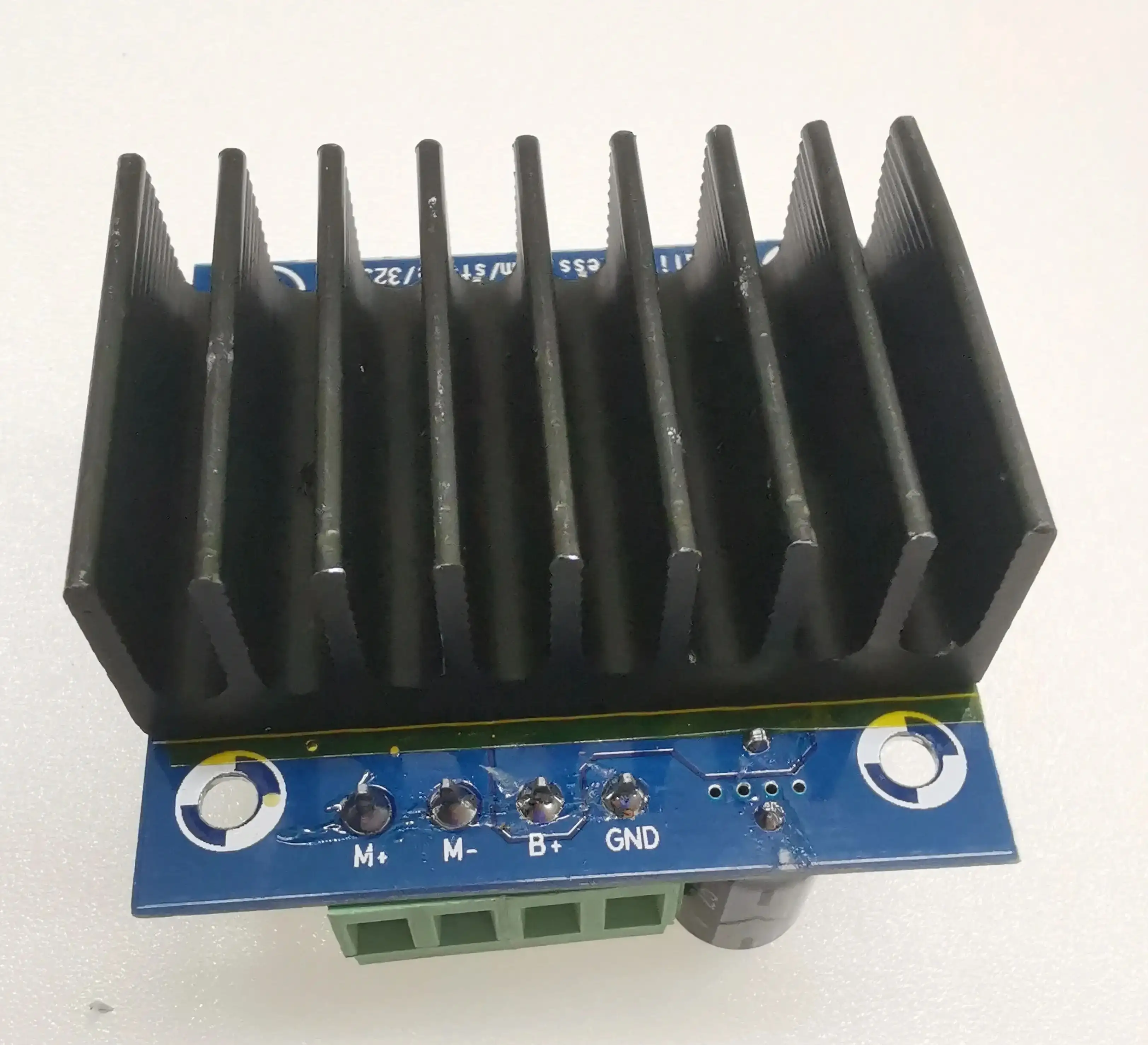

V + Power Input +
GND Power Input -
EN Driver Enable, high enable, low off
RPWM Forward PWM input, high active
LPWM Reverse PWM input, active high
CT Current signal output,analog signal
VT Voltage signal output, analog signal
