Hall szenzor modul

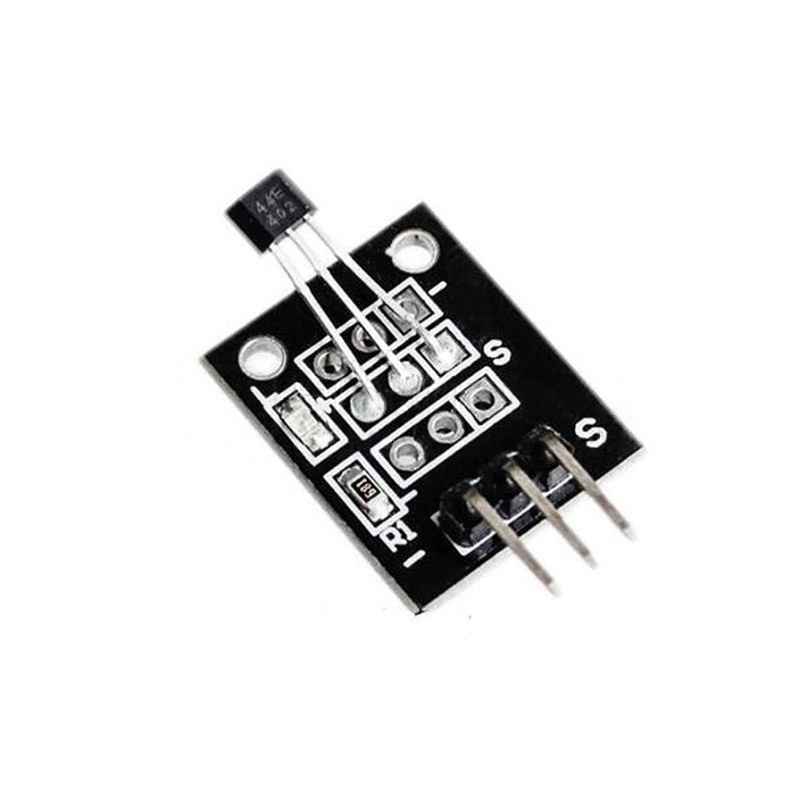

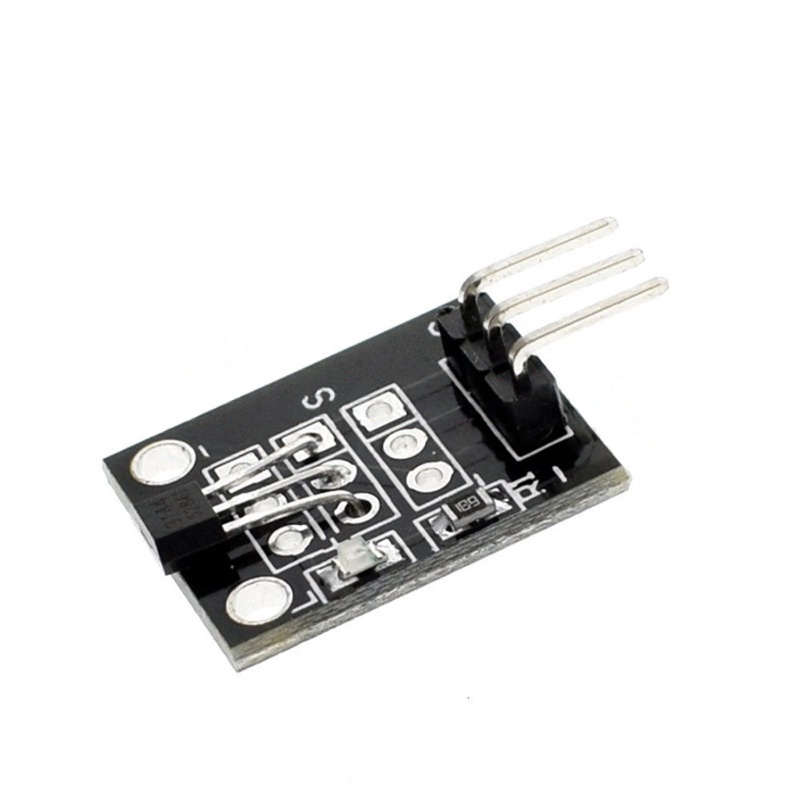

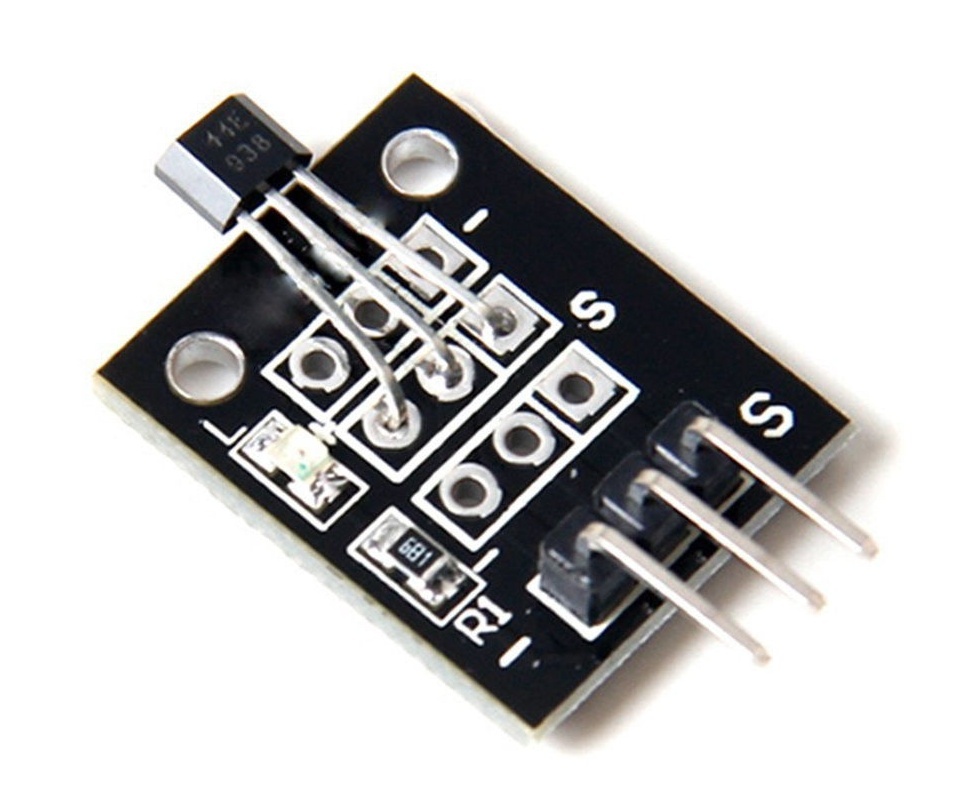

Egyszerű áramkör KY-003 Hall, digitális mágneses szenzorral
Alkalmas fordulatszám mérésére, robotokhoz, lineáris kapcsoló szenzornak, akár végállás érzékeléséhez is. pl: Arduino, AVR, PIC, mikroprocesszorokhoz, PLC-khez illesztéssel
Széles táplálási tartomány: working voltage: 4.5V-24V (abs. max. 28V)
Megjegyzés: rendelhető digitális és analog kimenetű Hall szenzor modulok is, a kategóriában megtalálhatóak!
Digitális kimenetű 3144 típusú szenzorral szerelve, invertált kimenettel.
(Például a gyakorlatban: mágnes nélkül 5V-os táplálás esetén, ~3.6V kiemenet az "S" signal lábon, mágnes közeleítésére az invertált kimenet ~0.1V jelentkezik. Erősebb pl. neodímium mágnesek esetében ez a digitális kimenet ~1cm-ről is használtó)
Led visszajelzéssel: Nem invertáltan, azaz ha mágnest érzékel, akkor világít.
Specifikáció:
1. Series 3144, hall switch integrated circuit using hall effect principle.
2. Uses the semiconductor integrated technology manufacturing magnetic susceptibility of the circuit.
3. It is by the voltage regulator, hall voltage generator, differential amplifier, schmidt triggers, temperature compensation and the open collector output stage circuit composed of magnetic sensitive sensor circuit
4. Its input for the magnetic induction intensity
5. The output is a digital voltage signal
6. Working voltage: 4.5V-24V
7. Size: 1.8 x 1.5cm
