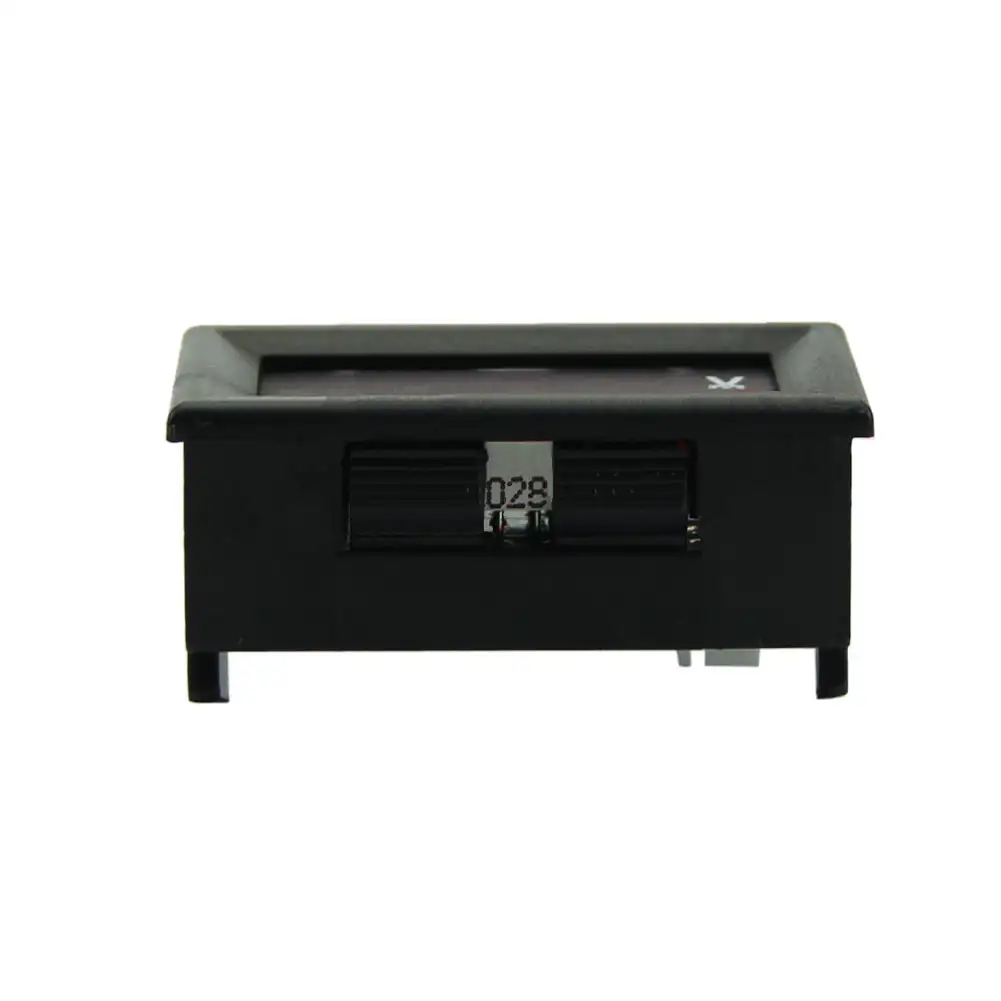

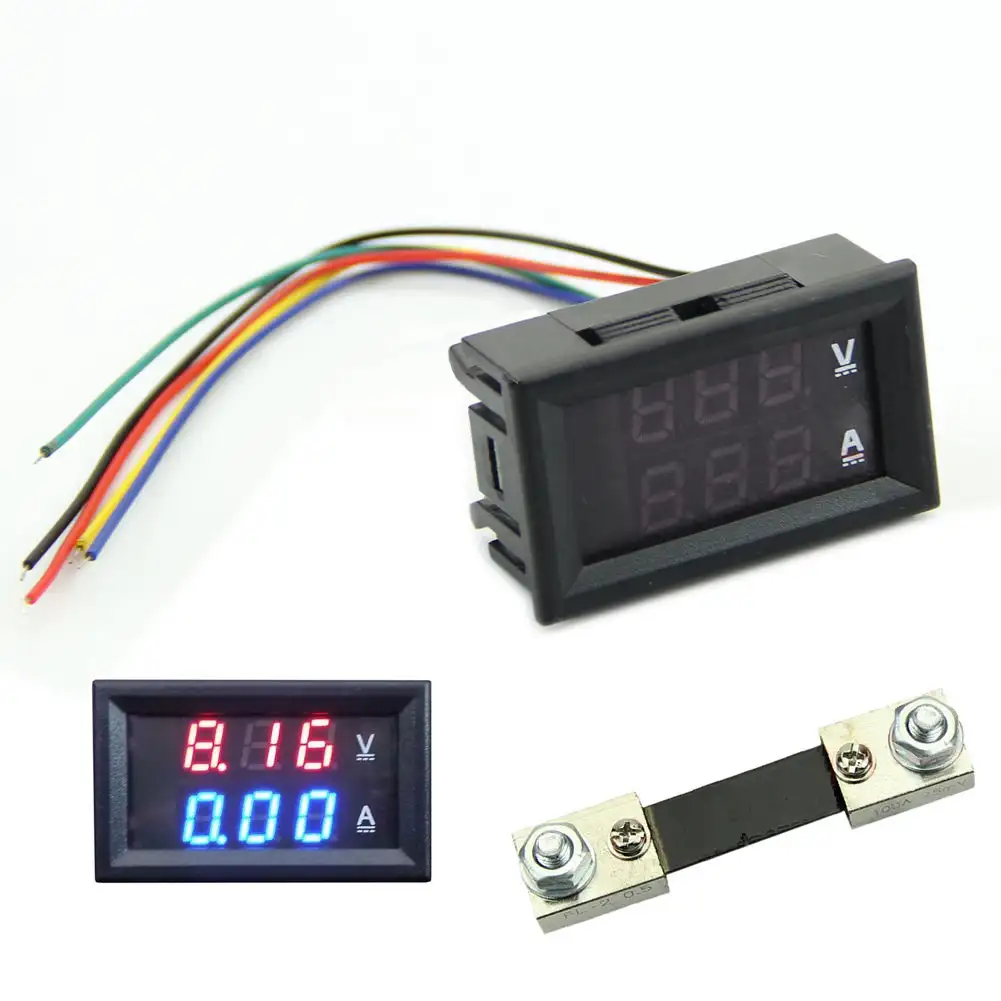

0-100V, 100A DC Digital Voltmeter Ampermeter, feszültség és áram kijelző
LED kijelző
táplálás akár pl autós 12V vagy 24V-os működésre, vagy tápegységekre ill akkumulátorokhoz is.
Az áram méréséhez: megfelelő Sönt (Shunt) ellenállás szükséges, melyet a szett tartalmaz.
Kalibrálható áram és feszültség mérés külön smd potméterekkel.
Színei (a képek szerint): pirosan Volt (feszültség), és kékkel Amper (áramerősség)
Bekötés szerint kétféle panelműszer érkezik:
(figyelem a különböző panelmérők különböző kábel színekkel érkeznek, referencia képek között is néhány minta kapcsolás, de a kábel színek különbözhetnek)
A opció:
2pines csatlakozó: piros/fekete: táplálás pozitív, táplálás negatív
4pines csatlakozó (3pint használ): kék/zöld/sárga: feszültség mérés, shunt pozitív irány, shunt negatív irány
B opció:
3pines kis csatlakozó: piros/fekete/sárga: táplálás pozitív, táplálás negatív, feszültség mérés
2pines nagy csatlakozó: shunt pozitív irány, shunt negatív irány
Bekötése:
2 pines kábel: piros/fekete: táplálás pozitív és negatív
3 pines kábel korábbi változat: sárga/piros/fekete: feszültség mérés, shunt pozitív irány, shunt negatív irány
3 pines kábel újabb változaton: piros/zöld/fekete: feszültség mérés, shunt pozitív irány, shunt negatív irány
Specifikáció:
- Working voltage:4.5-30V DC
- Note: The maximum input voltage can not exceed 30V, otherwise there is the danger of burning
- Working current:≤20mA
- Display: 0.28" Two color blue and red
- Measuring range: DC 0-100V 0-100A (more than 10A need shunt )
- Refresh rate: ≥100mS / times
- Measure accuracy: 1% (± 1 digit)
- Operating temperature: -15 to 70° c
- Working pressure: 80 to 106 kPa
- Size :48×29×21 mm
A szettben:
1 db DC 0V-200V 200A Dual LED Digital Voltmeter Ammeter Voltage AMP Power Meter
táp és mérőkábel
1 db 200A/75mV Shunt ellenállás
