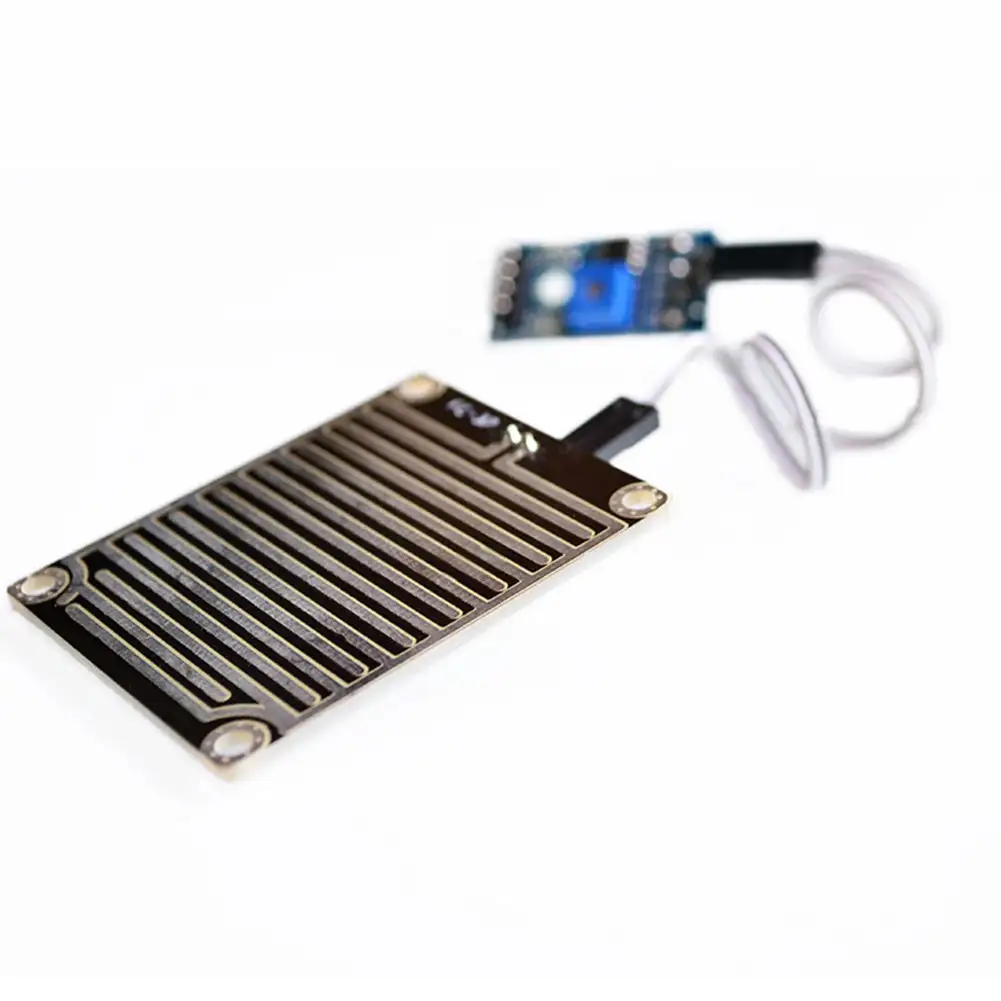

Snow/Raindrops Detection Sensor Module Rain Weather Module Humidity For Arduino
Hó és eső érzékelő panel, érzékelő áramkörrel. Hagyományos egyszerű áramkör műveleti erősítővel komparátor módban, így állítható érzékenységgel digitális kimenetet ad.
Item:Snow/Raindrops Detection Sensor Module Rain Weather Module
Description:
1:The sensor uses a high-quality double-sided FR-04 materials, the large area of 5.0 * 4.0CM, and nickel-plated surface, effective against oxidation, conductivity, superior performance and lifetime areas.
2:The comparator output signal clean waveform is good, driving ability, than 15mA.
3:Power bits adjust the sensitivity.
4:Working voltage 3.3V-5V.
5:The output format: Digital switching output (0 and 1) and analog voltage output AO.
6:With bolt holes for easy installation.
7:A small board PCB size: 3.2cm x 1.4cm.
8:Using a wide voltage LM393 comparator.
Features:
Connect the 5V power supply, power indicator light, sensor board does not drop when, DO output is high, the switch lights off, dripping a drop of water, DO output is low, the switch indicator light,
Brush above water droplets, has returned to the output high state
AO analog output can be connected to the microcontroller detects AD mouth drops of rain in the above size.
DO TTL digital outputs can also be connected to the microcontroller detects whether there is rain.
Wiring:
1, VCC: positive power supply (3-5V)
2, GND: tied to power supply
3, DO: TTL switching signal output
4, AO: analog output
Package includes:
1 x Rain Sensor.
1 x Rain Module.
2 x Dupont Cables(color is random)
Letöltés (Kapcsolás, mintakód): http://www.elektrobot.hu/downloads/3685.zip
Features:
- Voltage: 5V
- Power indicator light, the output signal LED indicating lamp.
- TTL level output, TTL output signal for low level drive capacity of around 100MA, can directly drive the relay, a buzzer, a small fan, etc..
- Sensitivity adjustment via potentiometer
- No rain when the LED light output is high, the output level, go up, LED bright.
- The board and the control board is separate, convenient wire.
- A large area of the board, more conducive to detect the rain.
- The board is equipped with a positioning hole to facilitate installation
- Control panel board size: 3*1.6 MM
- A large area of raindrop detection board 5.4*4.0 MM
- Connect cable: 200MM
Using the two methods:
- Connected to 5V power supply lights, induction board did not drop, DO output is high, the switch indication lamp is off, drop a drop of water, DO output is low, the switch indicator lights,
Brush off the water droplets, and restored to the state, output high level.... - Analog AO output, can be connected to the MCU AD port detection of drops in the above amount of rainfall.
- DO TTL digital output can also be connected with the singlechip detects whether there is rain.
