1, support CAN V2.0B specification, the communication speed 1Mb / S
2,0 to 8-byte data field
3, the standard frame and expand the frame and remote frame
4. 5V DC power supply module, SPI interface protocol control
5,120 ohm termination resistors. Impedance matching, ensure drive capacity,
long-distance data transmission against signal radiation

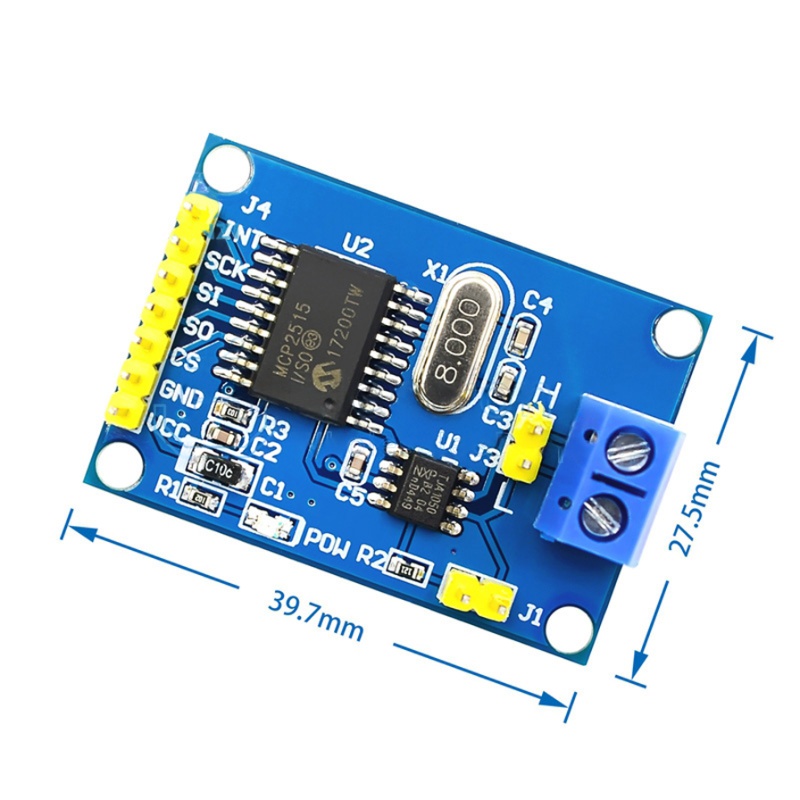

6, module size: 4.4cm x 2.8cm screw hole center spacing 23mm x 38mm
7, the working current: typ. 5mA, 1 microamp standby current. Except the power indicator.
8, the working temperature: Industrial grade to 85 ℃ -40 ℃

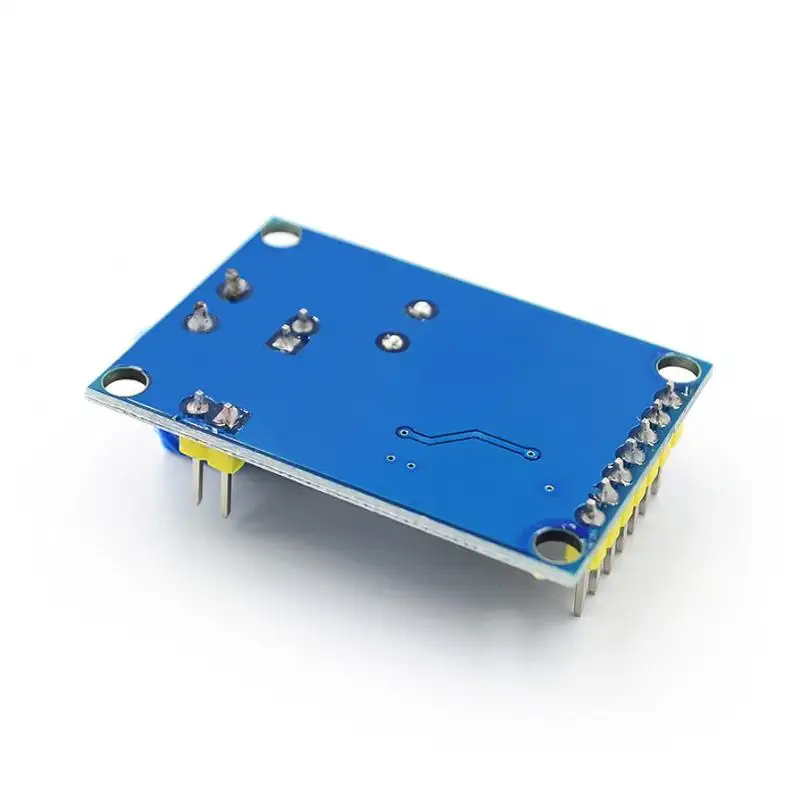

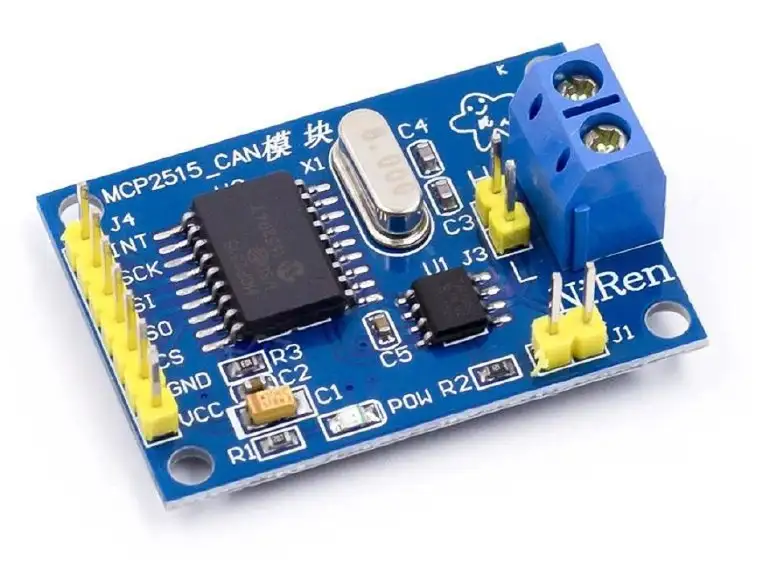

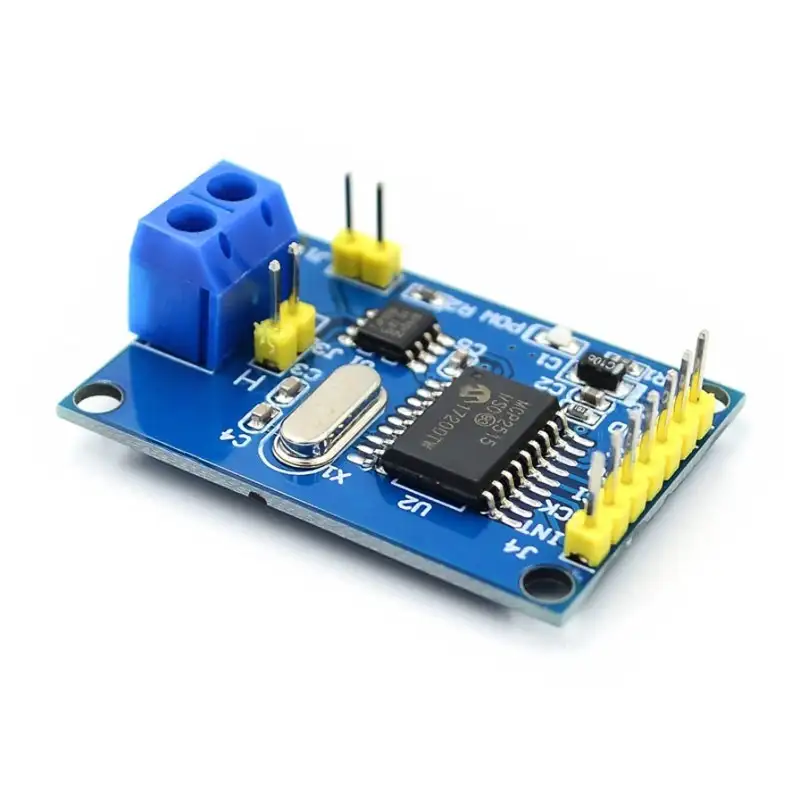

MCP2515 CAN Bus Module TJA1050 receiver SPI For 51 MCU ARM controller
The MCP2515 Module adopts CAN controller MCP2515, and TJA1050 high-speed CAN transceiver. Microchip MCP2515 independent CAN protocol controller, support CAN V2.0B regulation. The connection between MCP2515 and MCU is through SPI.
Features of MCP2515 CAN Bus Module TJA1050 receiver SPI For 51 MCU ARM controller:
- Support CAN 2.0B protocol
- Use High-speed CAN transceiver TJA1050
- Dimension: 40×28mm
- SPI control for expand Multi CAN bus interface
- 8MHZ crystal oscillator
- 120Ω terminal resistance
- Use serial port could view the communication data
- Onboard independent key, LED indicator, Power indicator
- Onboard power pin
Applications of MCP2515 CAN Bus Module TJA1050 receiver SPI For 51 MCU ARM controller:
- It is used in CAN based projects.
Kulcsszavak : bus module, can bus module, mcp2515 can bus module, online TJA1050 receiver .
Product Description
- VCC :5V power input pin
- GND : power ground pin
- CS : SPI SLAVE select pin (Active low)
- SO : SPI master input slave output lead
- SI : SPI master output slave input lead
- SCLK: SPI clock pin
- INT: MCP2515 interrupt pin
Specifications:
- Support CAN 2.0B protocol
- Use High-speed CAN transceiver TJA1050
- Dimension: 40×28mm
- SPI control for expand Multi CAN bus interface
- 8MHZ crystal oscillator
- 120Ω terminal resistance
- Use serial port could view the communication data
- With independent key, LED indicator, Power indicator
- With power pin
