DC-DC átalakító konverter
»
DC-DC le konvertál (step-down topológia)
»
36/48V magas bemenet, kimenet 5V, 12V vagy állítható
»
Mikor vehetem át?
Extrém széles és magas bemeneti tartományú DC-DC le konvertáló (step-down topológiájú) modul.
A bemenet egészen 5V-80V-ig, a kimenet 5-20V-ig állíható pontosan helikális potméterrel. Maximum 0.8A és 7W-nál kisebb terheléshez.

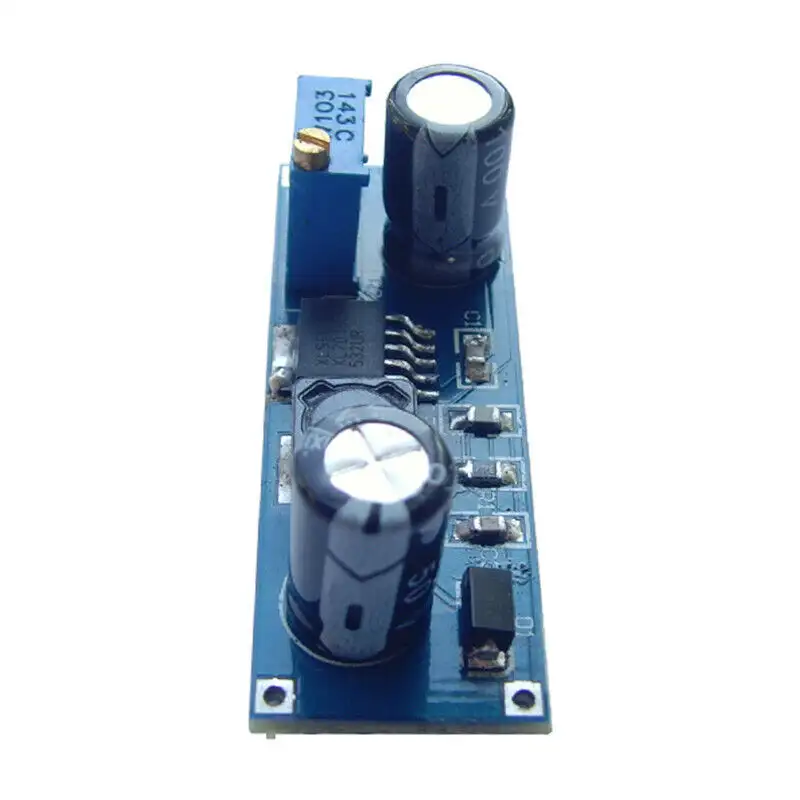

2 féle panel kialakítással is rendelhető #4794 és #7277 cikkszámmal (16x44mm kék, és 23.5x26.55mm zöld panelméretekkel)
A helikális potméterrel állítható a feszültség kimenet: növelése (balra, azaz az óramutató járásával ellenkezően CCW) és csökkentése (jobbra, azaz az óramutató járásával megegyezően CW) állítható
Specifikáció:
1. 5 v to 80 v input voltage range wide
2. 0.8 A biggest switch current
3. Recommend the output power is less than 7 w
4. The output voltage from 5 v to 20 v adjustable
5. The minimum pressure drop 1 v
6. Shut off built-in overheating protection, output short circuit protection, over current protection
7. Good linear with load regulation
The board size: 23.5 x 26.5 mm (green board) and 16 * 44 mm (blue board)
Bekötés:
1. VIN: input voltage (5v - 80v)
2. The GND: input voltage side
3. The VOUT: output voltage (5v - 20v)
4. The GND: output voltage to end
A bemenet egészen 5V-80V-ig, a kimenet 5-20V-ig állíható pontosan helikális potméterrel. Maximum 0.8A és 7W-nál kisebb terheléshez.
2 féle panel kialakítással is rendelhető #4794 és #7277 cikkszámmal (16x44mm kék, és 23.5x26.55mm zöld panelméretekkel)
A helikális potméterrel állítható a feszültség kimenet: növelése (balra, azaz az óramutató járásával ellenkezően CCW) és csökkentése (jobbra, azaz az óramutató járásával megegyezően CW) állítható
Specifikáció:
1. 5 v to 80 v input voltage range wide
2. 0.8 A biggest switch current
3. Recommend the output power is less than 7 w
4. The output voltage from 5 v to 20 v adjustable
5. The minimum pressure drop 1 v
6. Shut off built-in overheating protection, output short circuit protection, over current protection
7. Good linear with load regulation
The board size: 23.5 x 26.5 mm (green board) and 16 * 44 mm (blue board)
Bekötés:
1. VIN: input voltage (5v - 80v)
2. The GND: input voltage side
3. The VOUT: output voltage (5v - 20v)
4. The GND: output voltage to end
A szakszerű bekötésen felül terhelésfüggően biztosítani kell a megfelelő hőelvezetést beépítésnél, és az esetleges hűtést a. Hatásfok és hőleadás refenrenciák az IC adatlapjánál keresendőek.
