Univerzális, széles kimenetű DC-DC konverter. Fel, magasabb feszültségre konvertál.
Szabályozható kimenet. (konstans feszültség és konstans áramkorlát beállítható.)
Nagy hűtőbordával ellátva, működés közben biztosítani kell a szabad légáramlást. Ventillátoros hűtés is ajánlott nagyobb teljesítménynél.
Könnyű digitális beállítási lehetőség, 1/100-os pontossággal.
Step-up felkonvertáló egység révén, a kimenő feszültség minimum egyenlő vagy magasabb mint a bemenet!
A kijelzőn megjeleníthető bemeneti feszültség, a beállított kimeneti feszültség, az áramkorlátot, és az aktuális kimeneti áramerősség is.
600W Adjustable power supply boost module *1 (with fan)
Product introduction

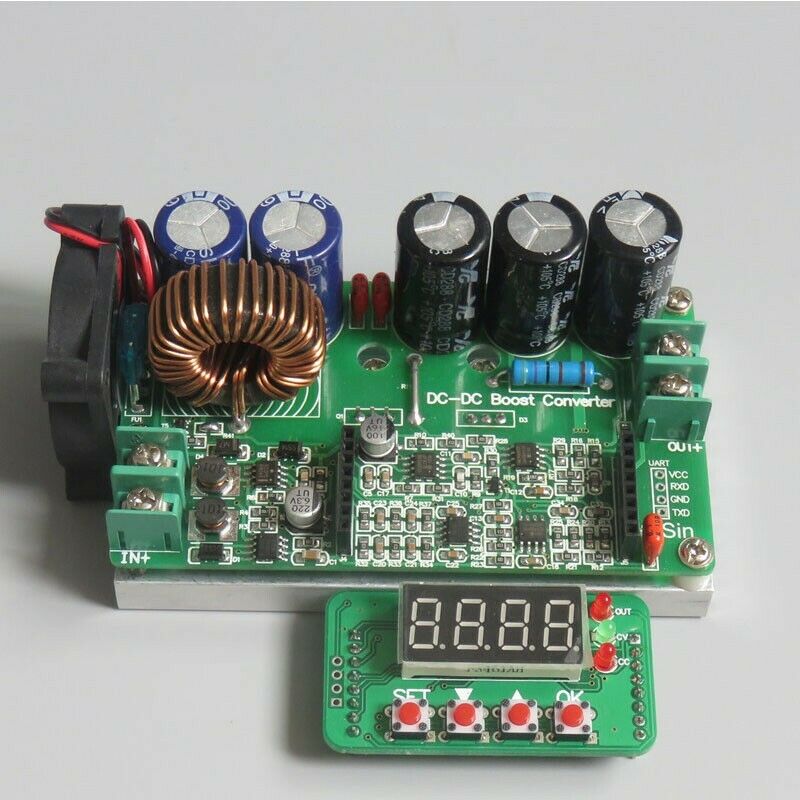

The DC-DC digital control boost module is a full digital display boost module with small size, high power, high efficiency and stable operation. It adopts advanced microprocessor control, and the voltage and current are precisely adjusted by buttons, which can output constant voltage and constant current. Equipped with four 8-segment LED digital tubes, it can display output voltage and current in real time. At the same time, the numerical control boost module has a working status indicator, which can view the working status in real time. In addition, the unit has an automatic output function after power-on, which can be turned on or off as needed.
Instrument characteristics
The use of high-quality power devices, combined with the CV and CC loops formed by peripheral precision op amps, greatly improves module performance;
Two high-current inductors with 1mm double-wire winding are used. The input uses two 1000uF/63V electrolytic capacitors. The output uses three 470uF/100V electrolytic capacitors. It has its own fan cooling, small temperature rise and excellent output voltage quality.
Full digital display, easy to use;
Constant pressure, constant current output;
The module has working status indicators, which are output OUT, constant voltage CV, constant current CC indicator, and can view the working status in real time;
Using advanced microprocessor, the button can accurately adjust the output voltage and current;
Using 4-bit high-brightness digital tube, it can display output voltage, current, capacity and time in real time;
It can be set to automatically output after power on.
Parameter:
600W:
- Input voltage: 6V-60V
- Input current: 10A (max)
- Output voltage: 6V-90V
- Output current: 0-9.99A
- Input power: 600W (max)
- Voltage regulation / display resolution: 0.01V
- Current regulation / display resolution: 0.01A
- Output ripple: ≤50mV
- Short circuit protection: 15A car fuse
- Wiring method: 8500 terminal block

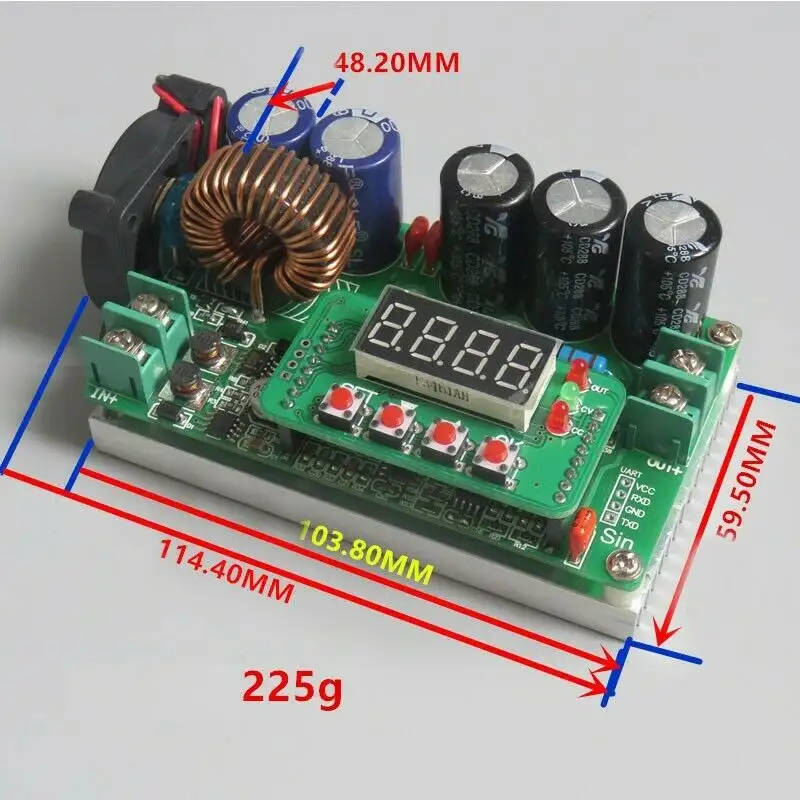

- Product size (length * width * height): 104 * 60 * 44 (mm)
- Weight: 295g
Set voltage and current values
After power-on, the voltage setting value is displayed by default. The format of the voltage value display is “00.00” and the unit is “V”. For example, “12.00” means “12.00V”. Press the “SET” button to switch to the current set value. The current value display format is “00.00A” and the unit is “A”. For example, “01.20A” means “01.20A”.
Setting method: Press the button to increase the setting value, press the button to decrease the setting value, short press the precise setting, long press to quickly set. Pressing the "SET" button will switch to the current or voltage value.
Start output: After setting the voltage and current value, you can directly press the "OK" button to output.
Adjust the voltage and current value in the output state: In the output state, press the button to increase the output voltage when the voltage value is displayed, press the button to decrease the output voltage, press the button to increase the current setting value when the current value is displayed. Press the button to decrease the current setting value, short press the precise setting, long press to quickly set.
Turn off the output: In the output state, press the “SET” button to turn off the output.
Power-on automatic output function is enabled: long press the “SET” button to enter the parameter setting page, click the up button to adjust to the “-F2-” option, then click the “OK” button, the digital tube displays “Yo-0”, click the up button, Switch the display to "Yo-1" and finally click the "OK" button to save the settings.
Power-on automatic output function shutdown method: Press and hold the “SET” button to enter the parameter setting page, click the up button to adjust to the “-F2-” option, then click the “OK” button, the digital tube displays “Yo-1”, click the down button , switch the display to "Yo-0", and finally click the "OK" button to save the settings.
Display output capacity function:
In the state where the current is displayed, press and hold the OK button to display 0.00A. The value displayed at this time is the capacity value.
In the state where the voltage is displayed, press and hold the OK button to display 0.00H; the value displayed at this time is the time value.
Parameter save: Press and hold the “SET” button to enter the parameter setting page, click the up or down button to adjust to the “-F0-” option, then click the “OK” button, the digital tube displays “Sn-0”, click the up button or Press the down button to change the address, and finally click the “OK” button to save the settings and save the set parameters to the corresponding address bits.
Parameter call: long press the “SET” button to enter the parameter setting page, click the up or down button to adjust to the “-F1-” option, then click the “OK” button, the digital tube displays “Lo-0”, click the up button Or press the down key to change the address, and finally click the “OK” button to save the settings and call up the parameters of the corresponding address bits.
There are 0-9 ten address bits, and the default output 0 address data.
Performance test picture:
The input voltage is 12V, the input current is 9.75A, the output voltage is set to 18V, and the output current is 5.1A
Input 12V; set output voltage 24V, output current 0.0A. The actual display voltage is 23.99V, which means that the voltage measurement function of the module is very accurate and the error is very small.
Input voltage 12V, input current 7.40A; output voltage 24V, output current 3A, actual current display 2.99A, indicating that the current meter function of the module is very accurate, the voltage display value is different from the set value because of the wire Caused by pressure drop.
The input voltage is 53V, the input current is 2.51A, the output voltage is 85V, and the output current is 1.5A
