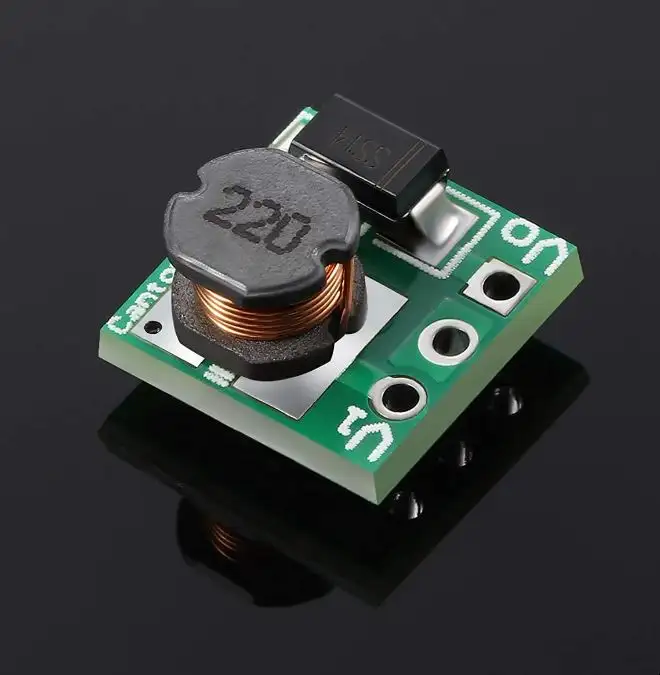

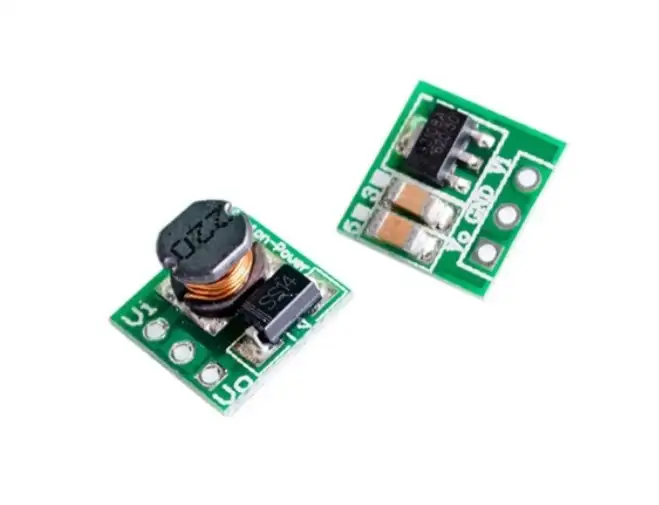

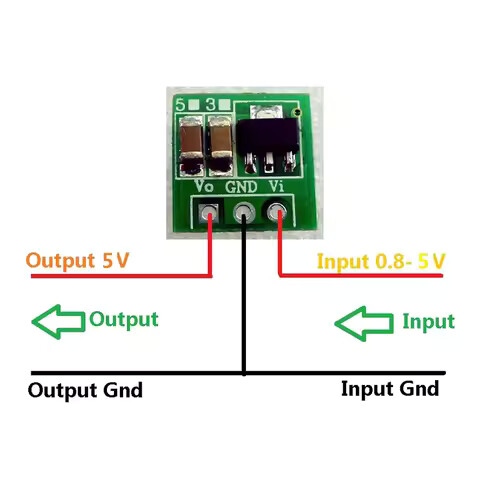

Rendkívül kis méretű DC-DC fel-konvertáló, egyszerű csupán 3 lábas használatra (Vout, Gnd, Vin).
Ez a Boost konverter kiválóan alkalmas pl elemes, akkus (pl NiCd NiMh), gombelemes működésre is, kisebb napelemekhez stb..
Rendkívül kis méretű plug-in modul, 3 pines csatlkozóval egyből nyákba dugható csatlakozóba (hüvelysorba), vagy panelbe forrasztva is szabvány 2.54mm-es raszteses lábtávba.
Kiváló alkalmazási területe 1-3 cellás elemes vagy működésekre, szárazelemekhez, NiCd vagy NiMh akkukhoz, vagy 1 cellás Lítiumos (LiPo vagy LiIon vagy LiFePo4) akkukhoz is, rendkívül kicsi készenléti fogyasztással.
Használható akár gombelemekkel, vezetéknélküli és rádiós megoldásokhoz is.
Külön rendelhető nálunk forrasztott tüskesoros plug-in modulként dupont kábelhez vagy forrasztáshoz, és tüskesor nélkül is pl kábel forrasztható: #7842 és #3778 cikkszámokkal.

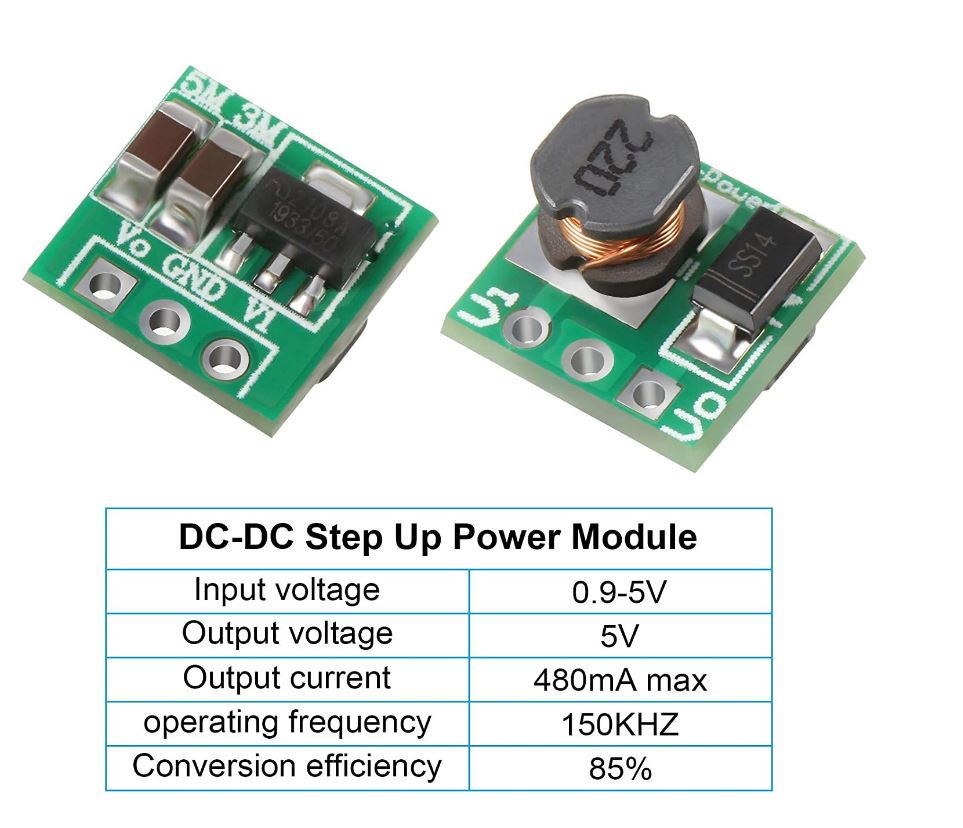

Specification:Input Voltage: 0.9-5V, output voltage: 5V
Maximum Output Current: 480mA
Starting Up Voltage: 0.8V, output current: 7mA
Input Voltage: 1-1.5V, output voltage 5V, current 40-100mA
Input Voltage: 1.5-2V, output voltage 5V, current 100-150mA
Input Voltage: 2-3V, output voltage 5V, current 150-380mA
Input Voltage: >3V, output voltage 5V, current 380-480mA
Operating Frequency: 150KHz
Typical Conversion Efficiency:85%
Pin Space: 2.54mm

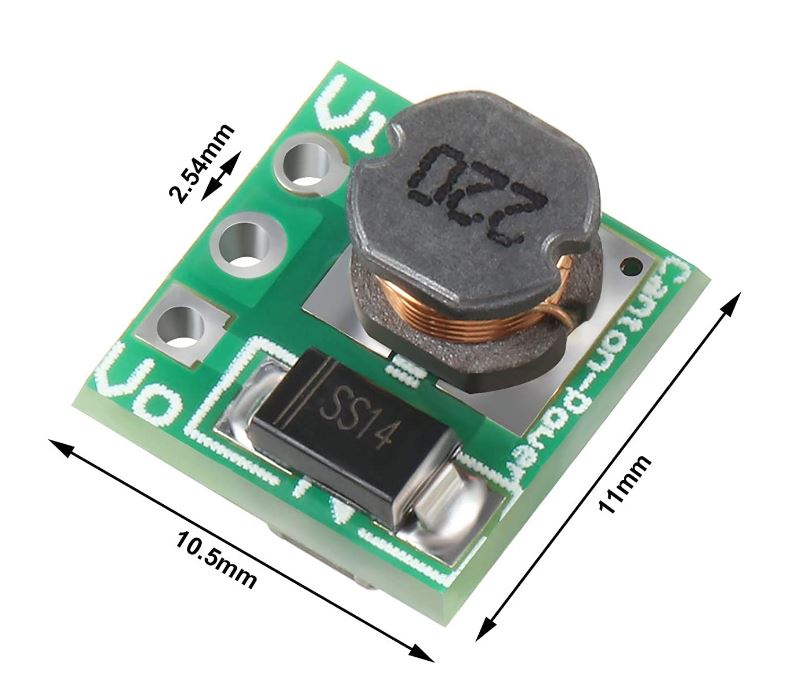

Size: 11*10.5*7.5mm
Notice:
1.Input voltage should be no more than rated voltage,or the module will be burnt
2.Input power should surpass output power,or output voltage will be less than rated voltage
3.Output load should be no more than rated load,or output voltage will be less than rated voltage
Example:
1.8V 2.5V 3V 3.3V 3.7V To 5V DC-DC Step-Up Power Voltage Boost Converter Board
