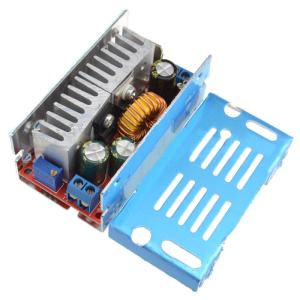

Fémházas DC-DC le-konverter, beépíthető feszültségátalakító.
Step-down topológia, hatásfok akár 93-95%, stabil működés.
Ajánlott pl 12V->5V vagy 24V->12V átalakítására, de folytonosan állítható a kimenet a helikális potméterrel.
A modul maximum terhelhetősége passzívan 100W, ill abs. max terhelés 12A. Beépítéskor ügyelni kell a jó hőelvezetésre. Kiegészítő hűtéssel (pl. bordák és ventillátor, maximum 200W-os csúcs terhelés is elérhető.)
Mint minden hasonló esetben, célszerű jóval nagyobb teljesítményű modult választani a várható terheléshez képest.
Helikális potméter: jobbra (CW, óramutatóval megegyezően) növeli a kimenő feszültséget, balra (CCW, óramutatóval ellentétesen pedig csökkenti a kimenetet.
A táplálása maximum hatásfokkal 8V bemenettől értendő, de az áramkör már 3.3V-tól indul, így akár 5V-os táplálással is működni fog, de csak arányosan kisebb teljesítménnyel használható.
Specification:
- Type: non-isolated step-down module (Buck)
- Dimensions: 70mm x 39mm x 31mm
- Input voltage : 4.5-32V (please don't exceed 32V)
- Abs max rating: 3.3V-36V
- Output voltage :1.25-32V (continuously adjustable)
- Output current :0-12A (Max.)
- Output power: 100W, 200W (enhance heat dissipation)
- Operating frequency: 300KHz
- Conversion efficiency: up to 95%
- Operating temperature: -40 to +85 °c
- Short circuit protection: Yes (please try not to short-circuit)
- Overtemperature protection: Yes (automatically shutdown the output)
- Input reverse polarity protection: Yes (can not be prolonged reverse)
- Installation: terminals, needn't solder
- IN+: input positive
- IN- : input negative
- OUT+: output positive
- OUT-: output negative
Applications:
- Voltage convert: 12 to 3.3V; 12V to 5V; 24 to 5V; 24V to 12V
- DIY an adjustable voltage regulated power supply
- 24V Car Laptop power supply
- Car LED power supply
- Small power motor speed control
- Power supply transformers
- Industrial equipment buck
- Batteries buck, and etc.
