Érintésnélküli vezeték kereső KIT, 9VDC
Vezetékkereső építő KIT, BK-0618
Cikkszám: #5744
Cikkszám: #5744
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
(Bruttó) Ár:  990 Ft
(Bruttó) Ár: 990 Ft
Raktáron Raktáron
db Kosárba tesz Kosárba tesz
Érintésnélküli vezeték kereső KIT, 9VDC
Érintésnélküli vezeték kereső KIT, 9VDC
Érintésnélküli vezeték kereső KIT, 9VDC

   Érintésmentes hálózati feszültség kereső KIT
Figyelem! Az áramkört hálózati feszültségre kötni / hozzáérinteni tilos és életveszélyes! Kizárólag falon belüli, vagy szigetelt vezetékhez használható.
Bemeneti tápfeszültség: 9V DC
Maximális áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz, elem nem tartozék!

Gyártói jelölés BK-0618
Gyártó BK-KITS


Összeszerelési leírás:

Érintésnélküli vezeték kereső KIT, 9VDC

Kapcsolási rajz

Érintésmentes hálózati feszültség kereső KIT
Figyelem! Az áramkört hálózati feszültségre kötni / hozzáérinteni tilos és életveszélyes! Kizárólag falon belüli, vagy szigetelt vezetékhez használható.
Bemeneti tápfeszültség: 9V DC
Maximális áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz, elem nem tartozék!


Beültetési ábra

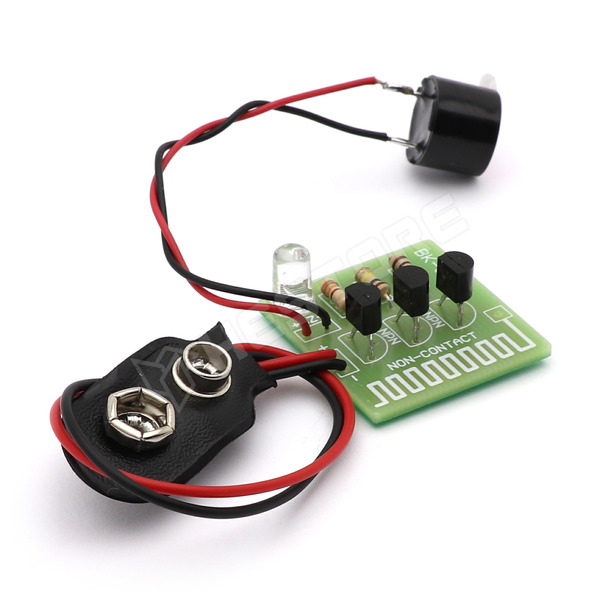

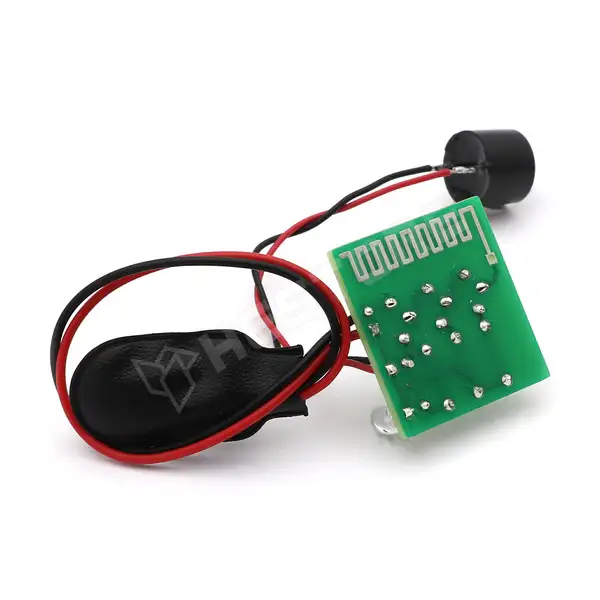

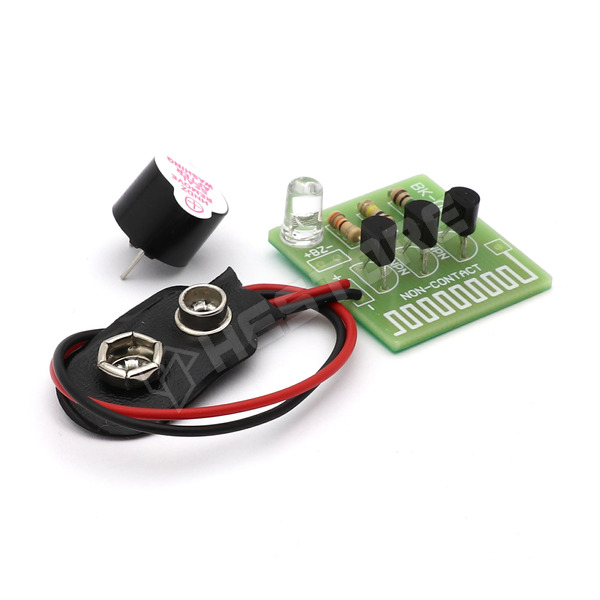

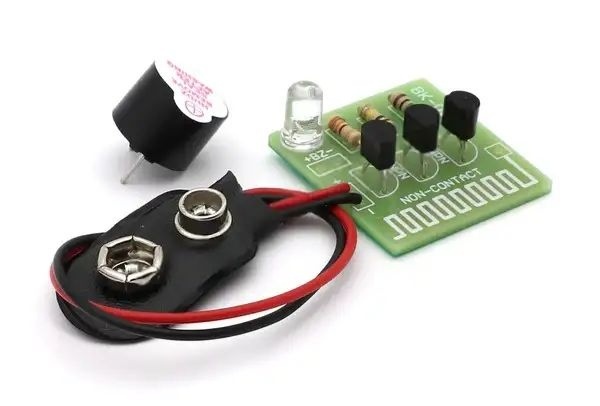

Termékfotó

Összeszerelés lépései

1


R11M 0,25W



R2100K 0,25W



R3330R 0,25W




2


Q1NPN
Q2NPN
Q3NPN

3


D1LED Red

4


B1Buzzer

Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
