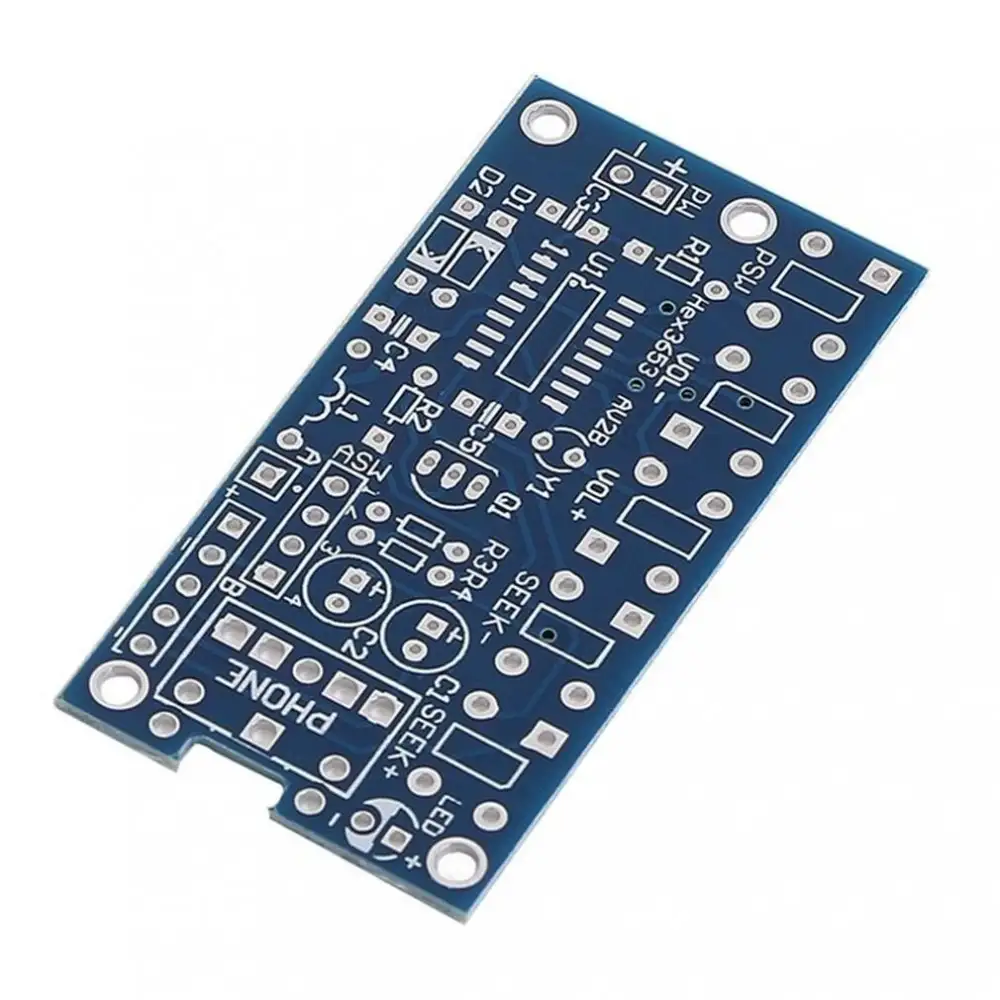

Összeszereléséhez elektronikai alaptudás szükséges, ugyanis a panelen minden alkatrésznek jelölve van a helye, és az értéke (kondenzátorok, ellenállások, nyomógombok, fő IC, és led)
Ezek pontos ismerete, és kezdő forrasztási tudás szükséges, kiváló gyakorlási lehetőség, oktatásra ajándékra is!
Ezek pontos ismerete, és kezdő forrasztási tudás szükséges, kiváló gyakorlási lehetőség, oktatásra ajándékra is!
A legtöbb alap furatszerelt alkatrészek forrasztásához használatos páka is elegendő lehet, lehetőleg vékonyabb hegyekkel.
Az alkatrészek értékei:
R1=R2=10k (színkóddal ellátott ellenállások)
R3=R4=10k
Az alkatrészek értékei:
R1=R2=10k (színkóddal ellátott ellenállások)
R3=R4=10k
D1=D2=1N4148 (diódák, jelölve az áram iránya)
C3=C5=104 (szabvány kondenzátor számozás, azaz 100nF=0.1uF, kerámiakondenzátorok iránya mindegy)
C4=33
C1=C2=100uF (elektrolit kondenzátor, jelölve a polaritása)
C4=33
C1=C2=100uF (elektrolit kondenzátor, jelölve a polaritása)
- Flux SKU:
IBAA100059 - Length:
115mm - Width:
75mm - Height:
17mm - Weight:
14gr - Solder Level:
SMD - Brand:
Unbranded/Generic - Main Colour:
Blue - Country of Manufacture:
China - MPN:
Hex3653 - UPC:
Does Not Apply - Minimum Operating Temperature:
-40°C - Maximum Operating Temperature:
85°C - Number of Items:

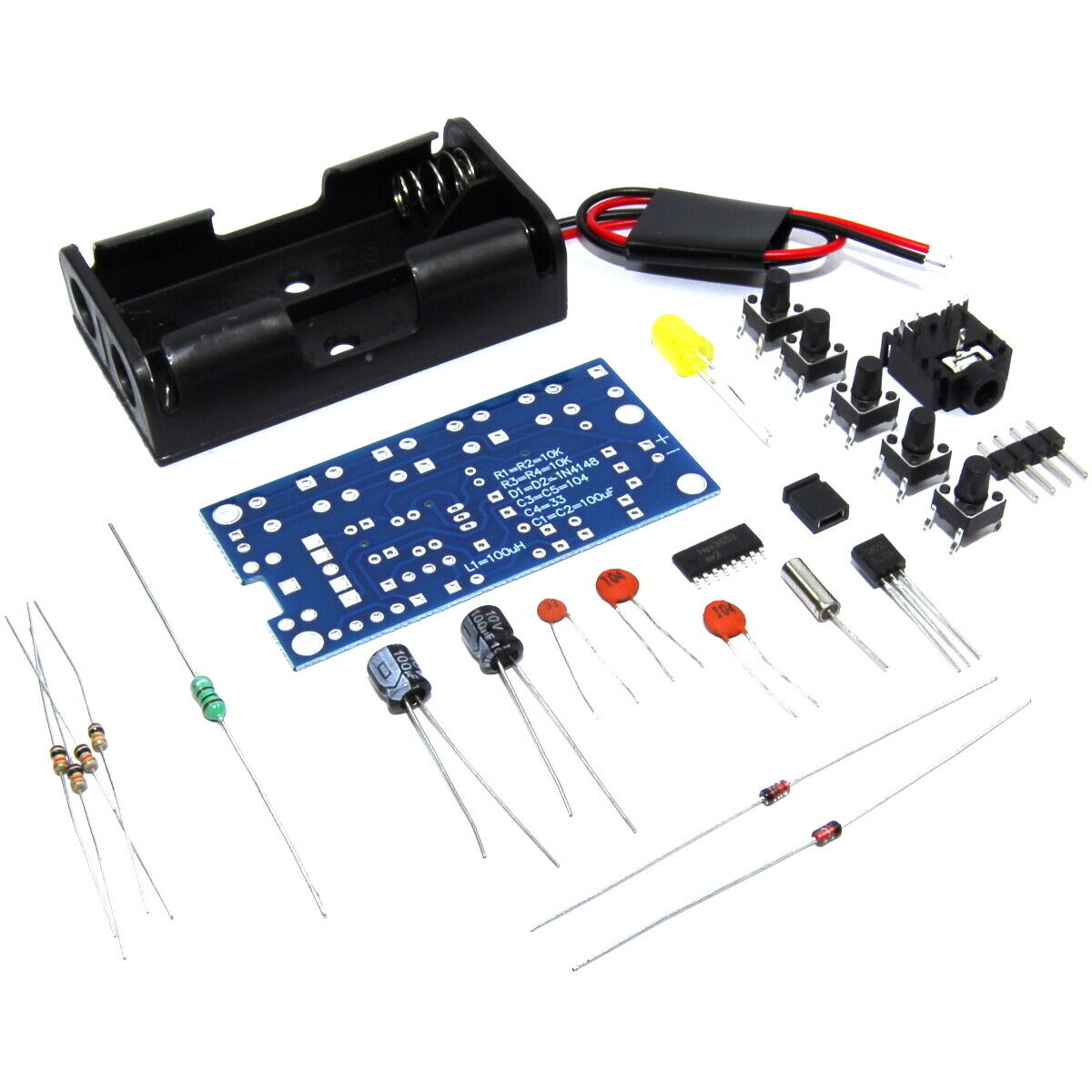

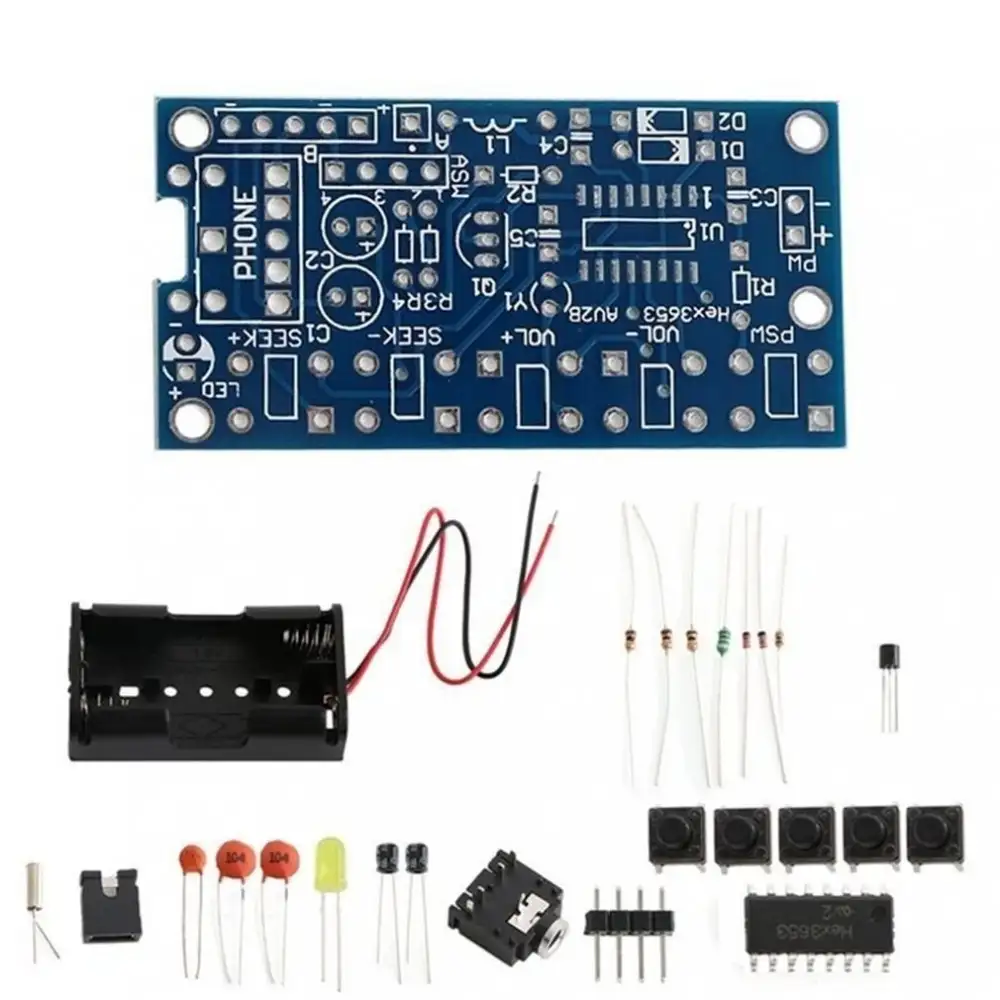

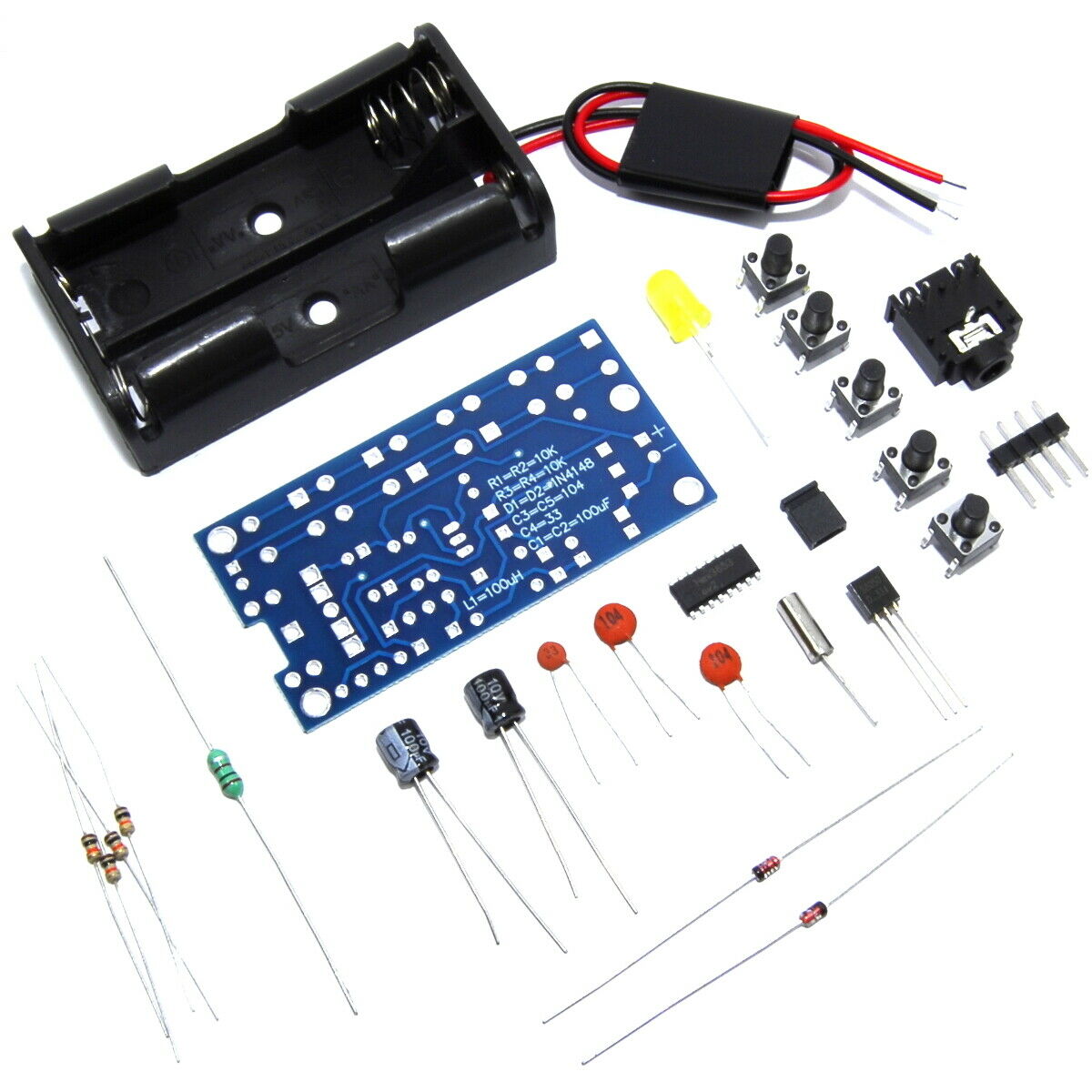

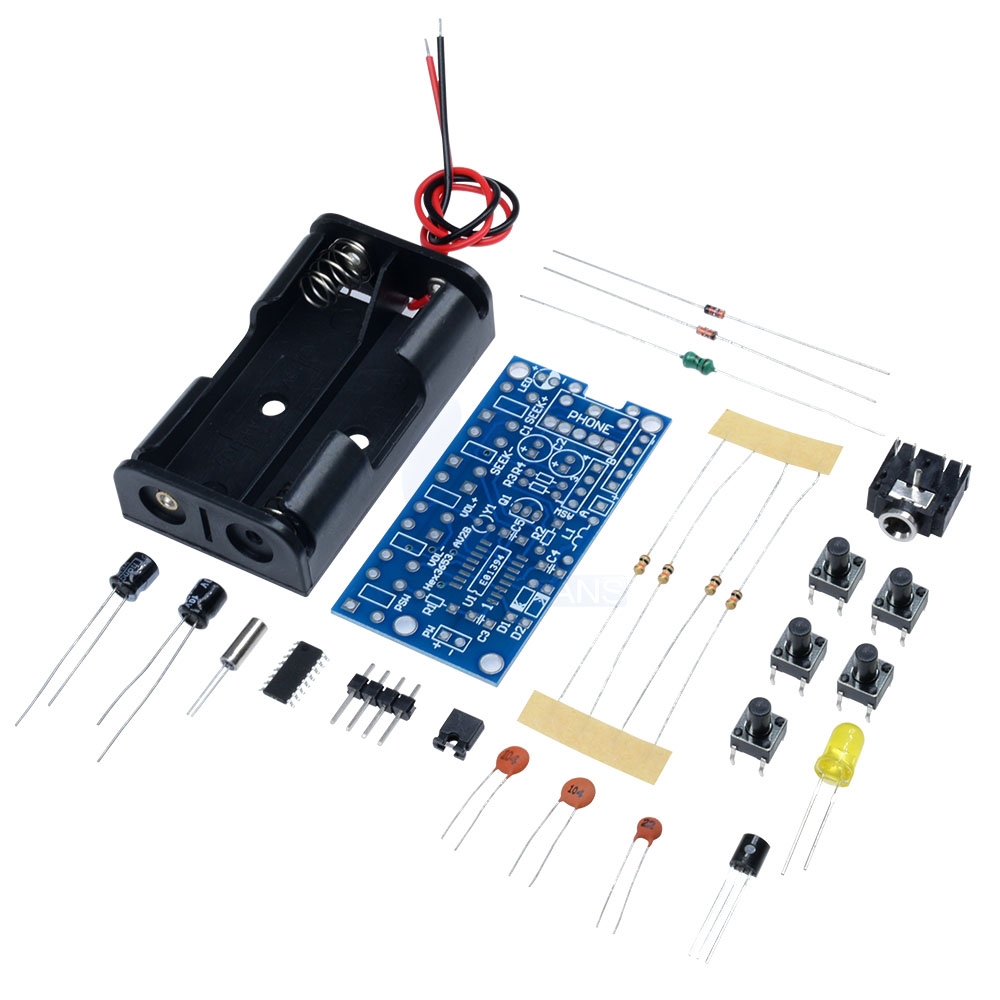

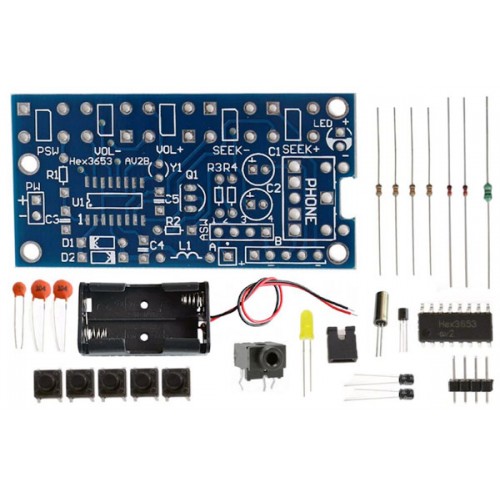

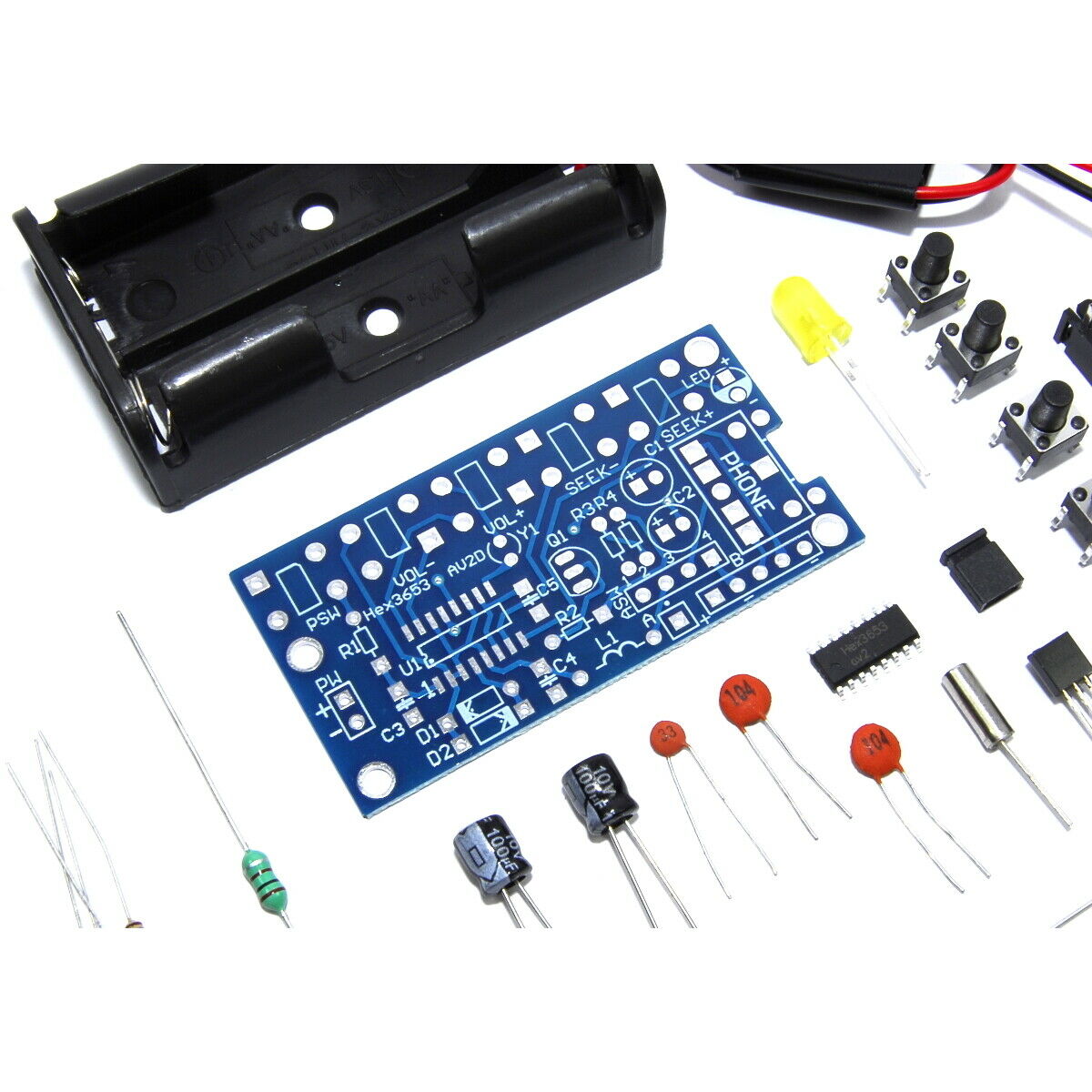

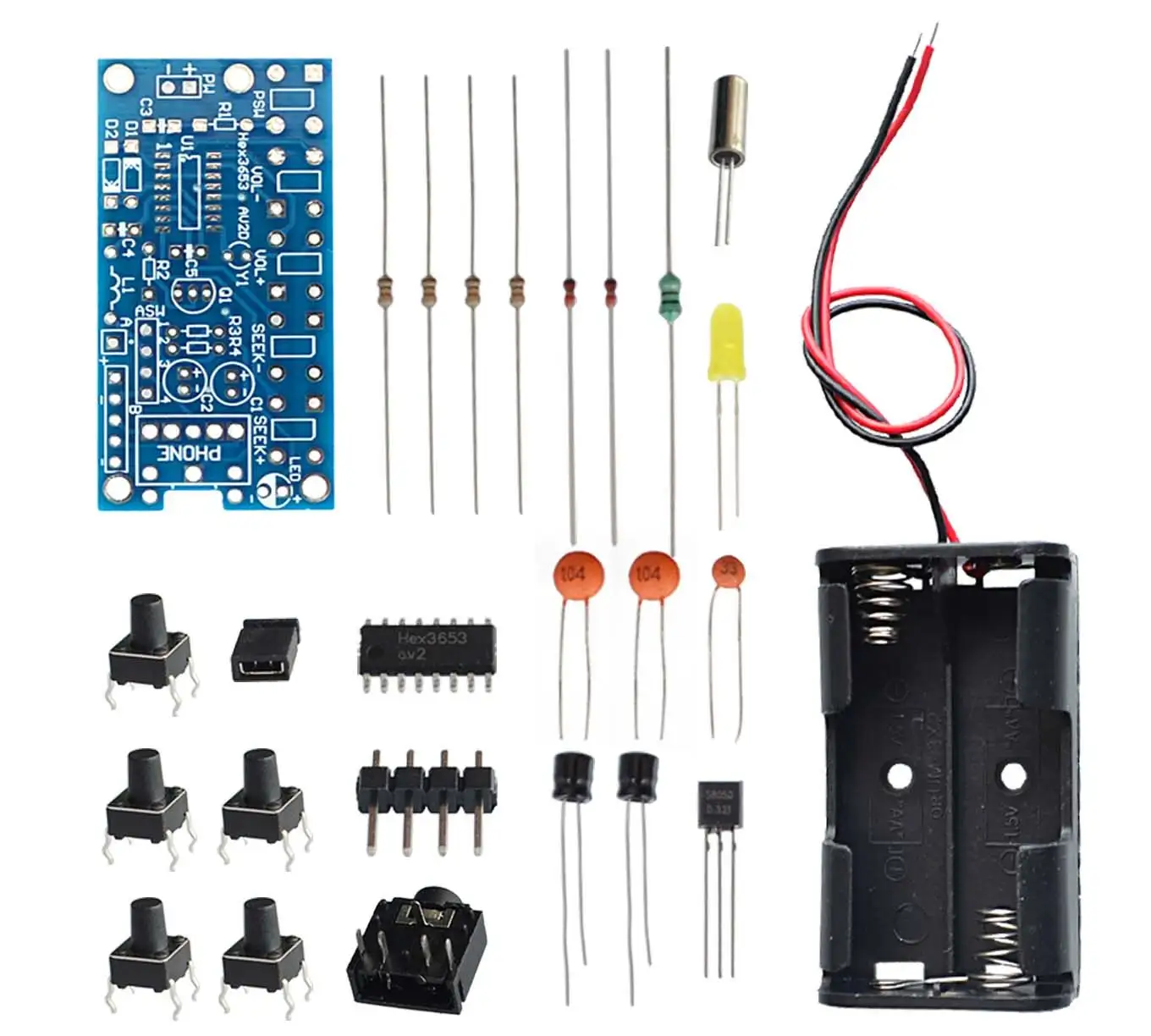

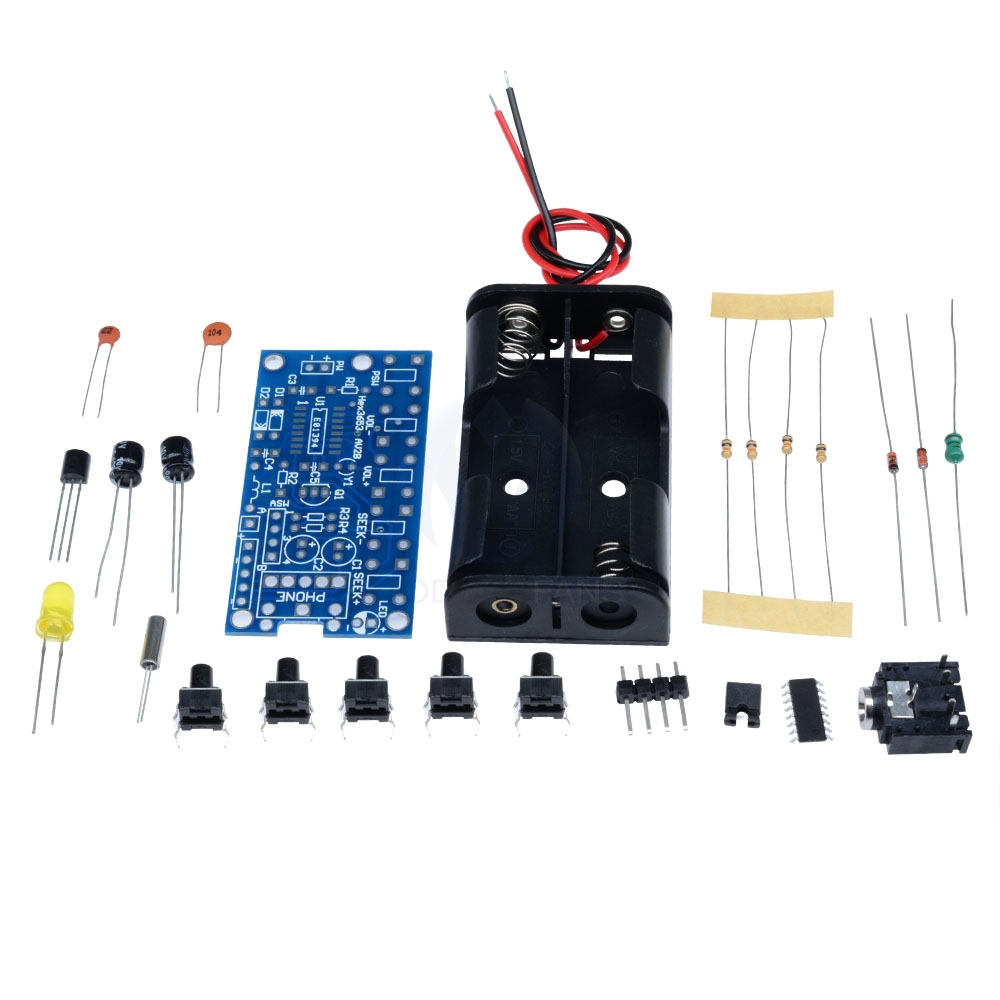

1 - Parts list:
4 10k Resistor
2 1N4148 Diode
2 100nF Ceramic capacitor (104)
1 33pF Ceramic capacitor (33)
2 100µF Electrolytic capacitor
1 5mm Yellow LED
1 S8050
1 Hex3653
1 100µH
1 2xAA Battery clip
1 3.5mm Audio socket
5 Tactile push buttons
1 2pin Jumper
1 4x1 2.54mm Male pin headers
1 Main board - Input DC Voltage:
3V - Mounting Hole Size:
M2.5 - Mounting Dimensions:
23mm - Format:
Airband - Frequency Detection Minimum:
76MHz - Frequency Detection Maximum:
108MHz

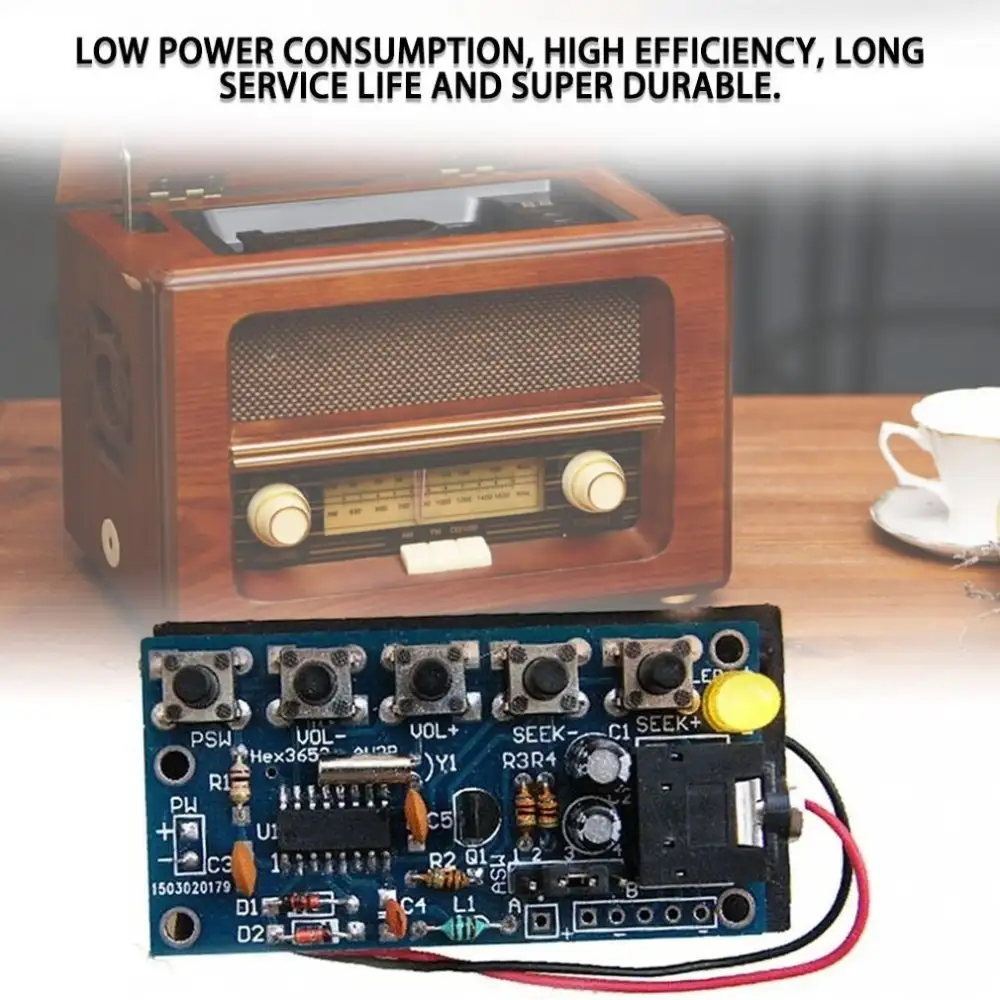

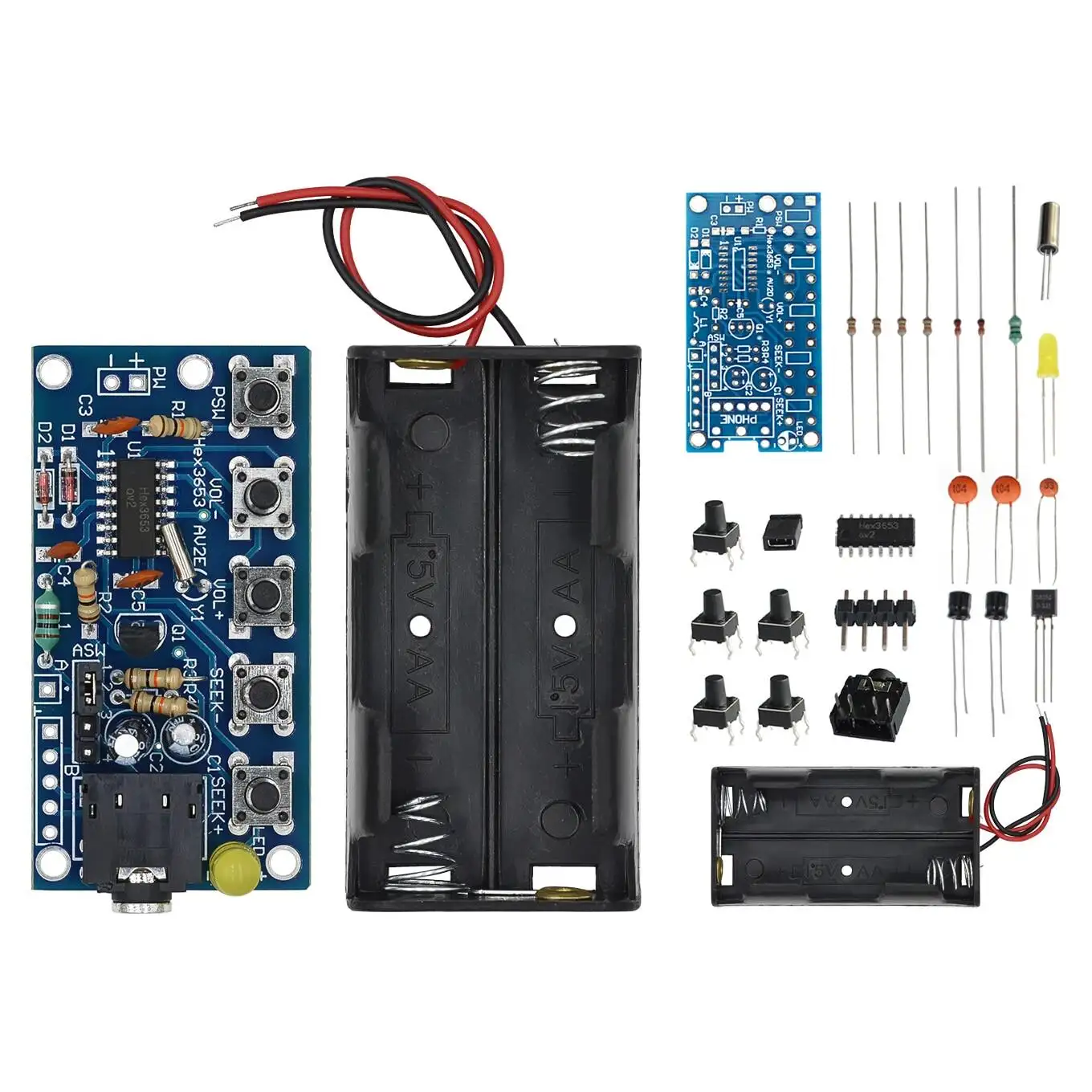

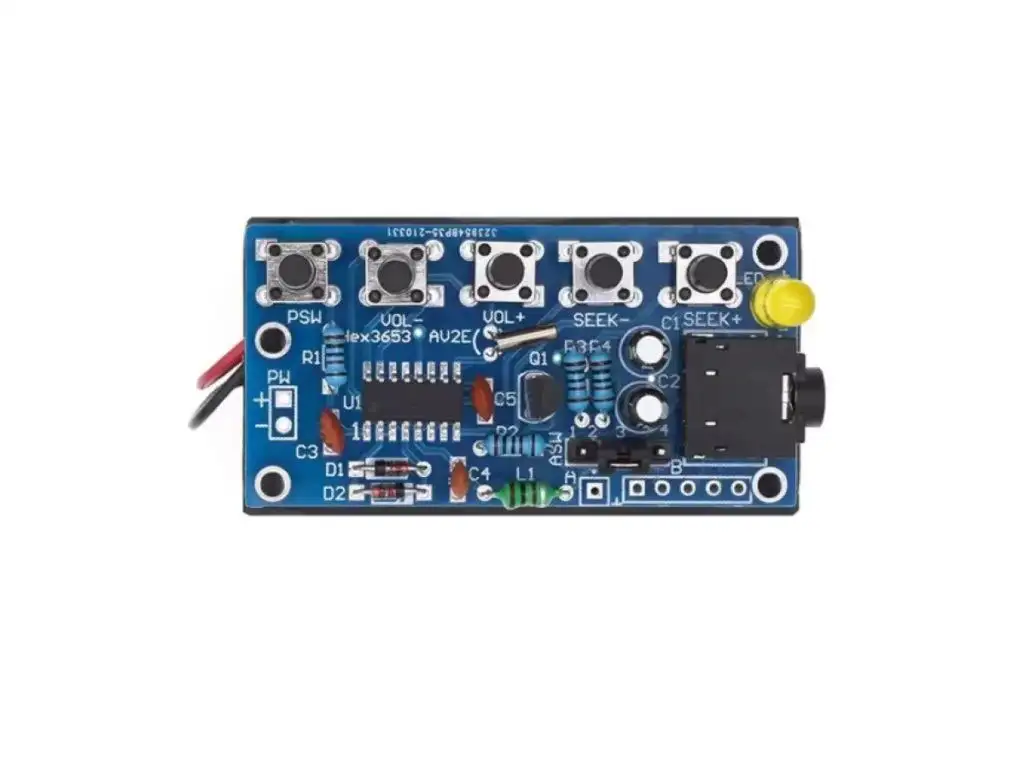

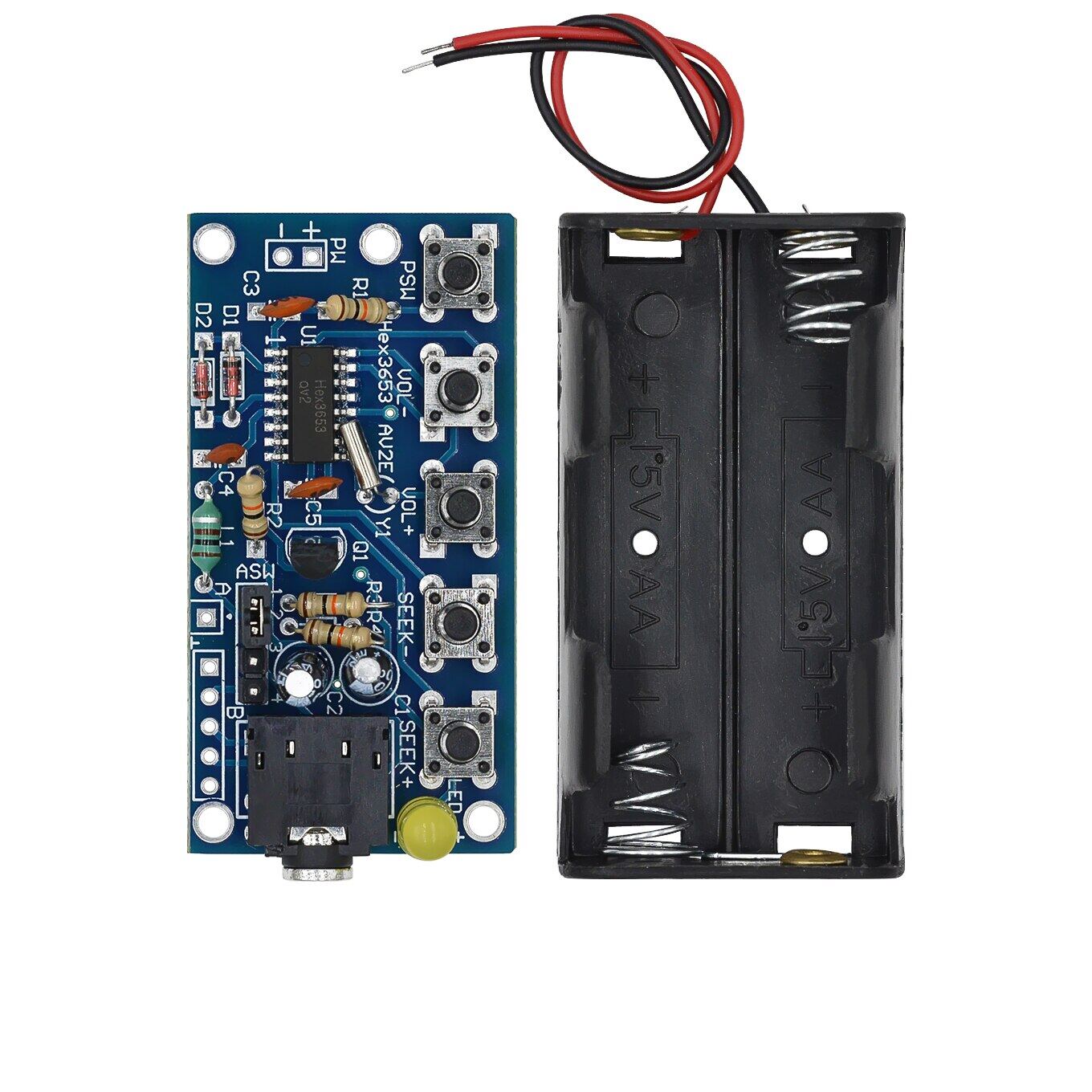

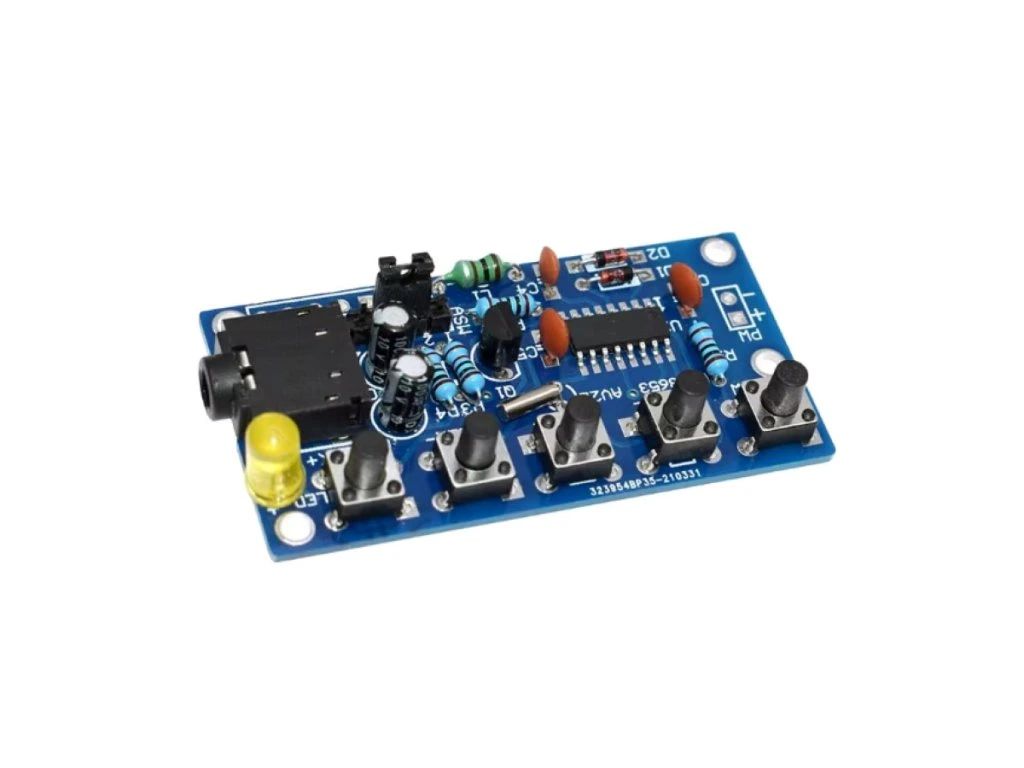

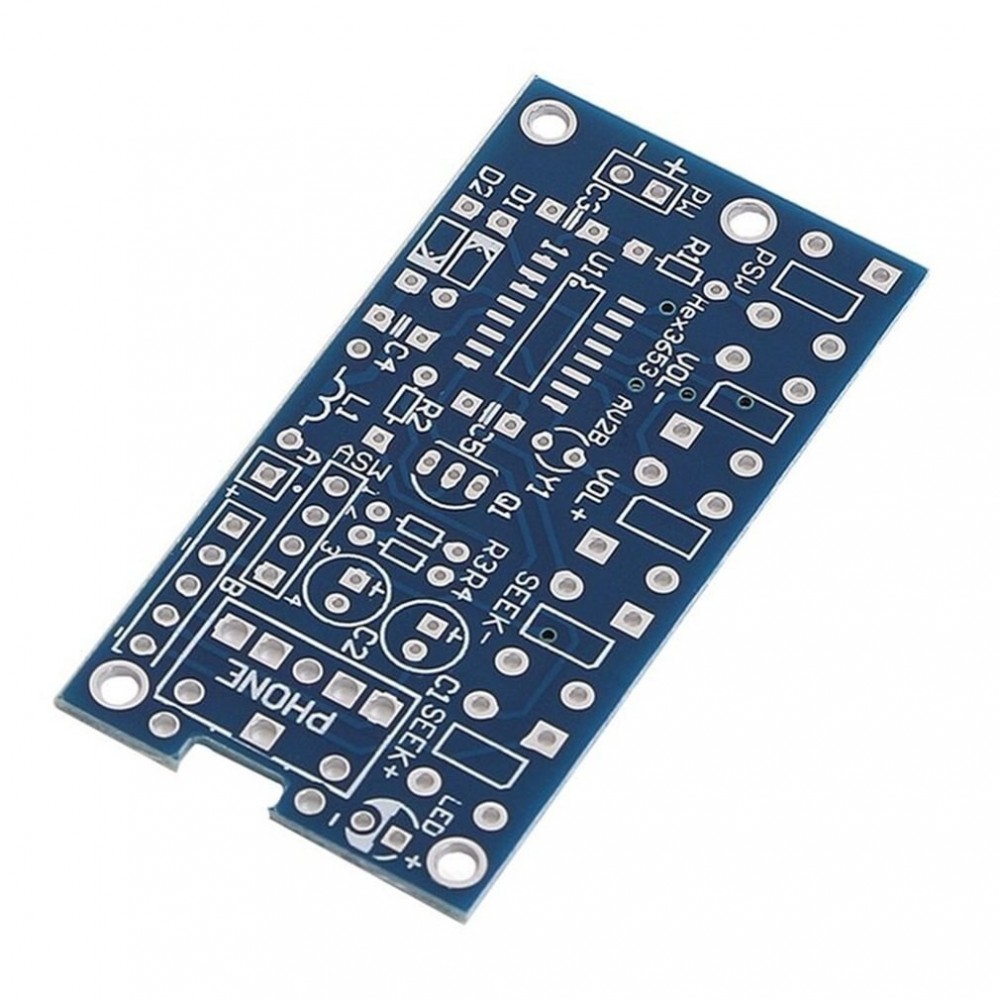

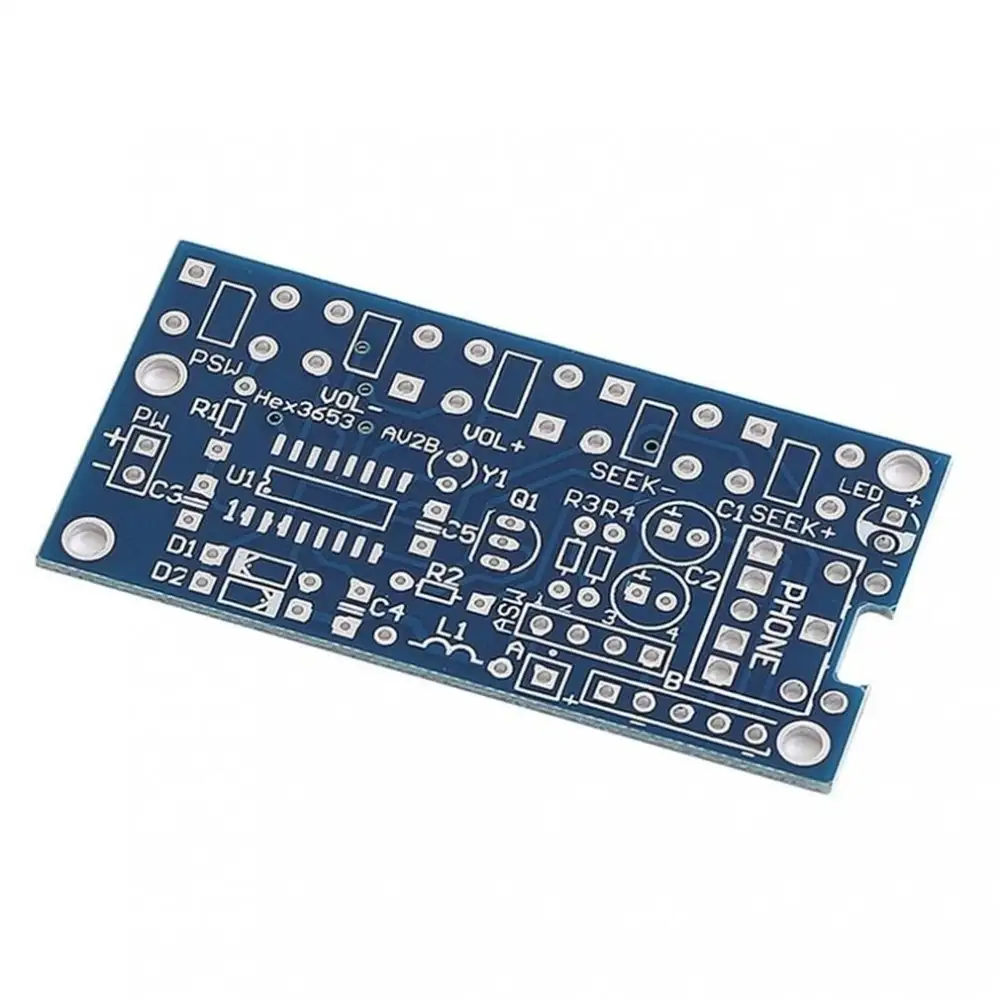

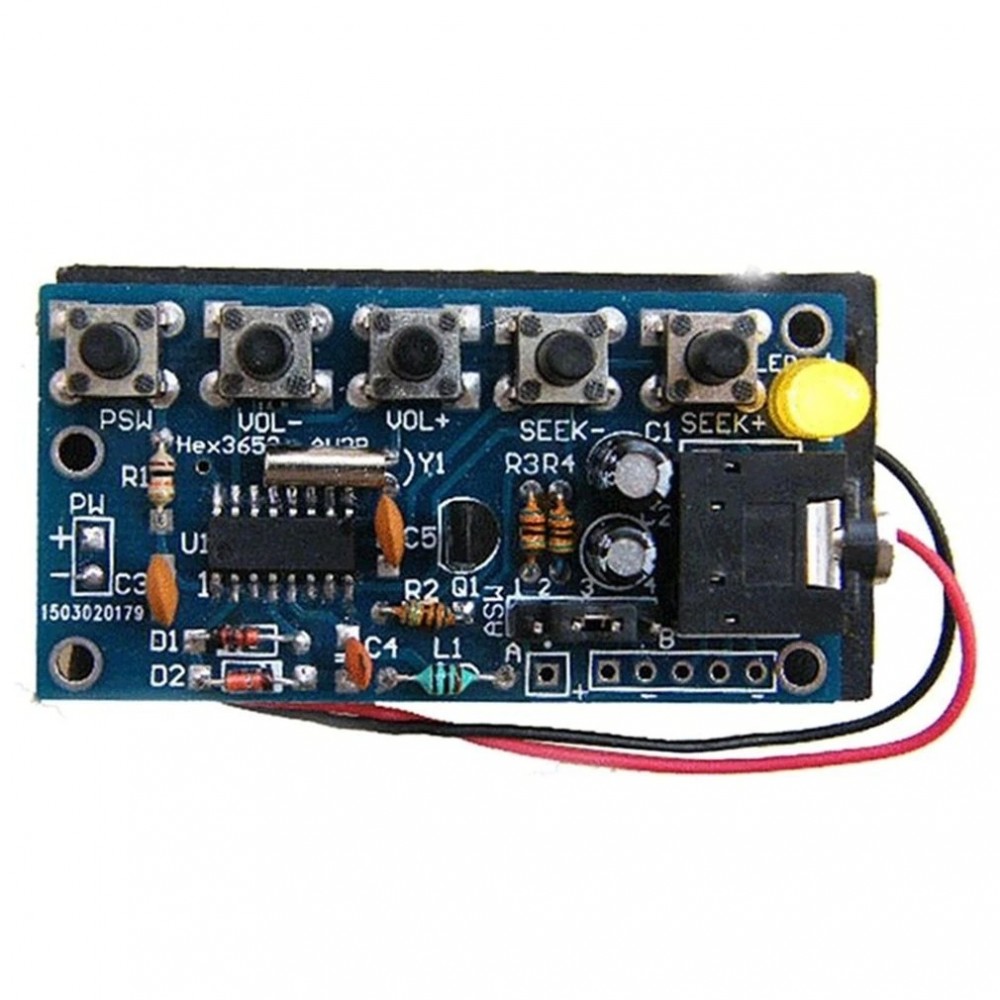

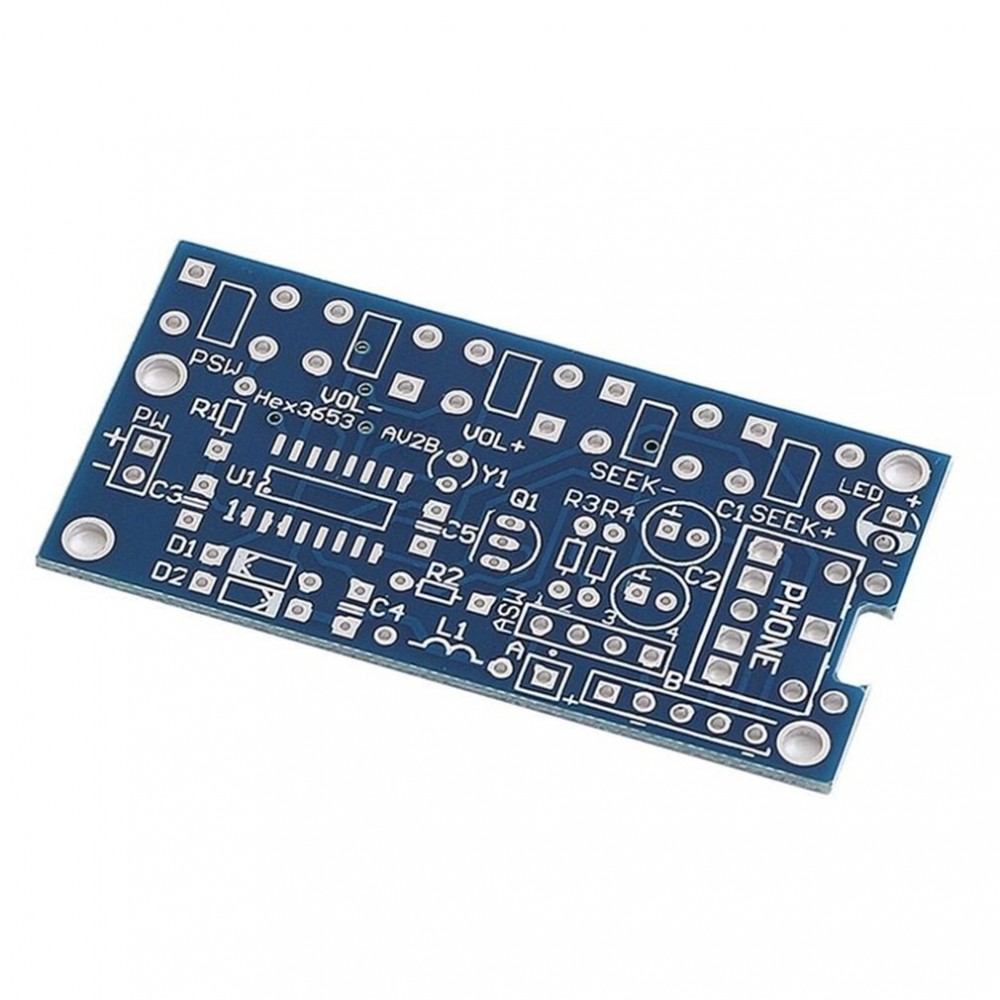

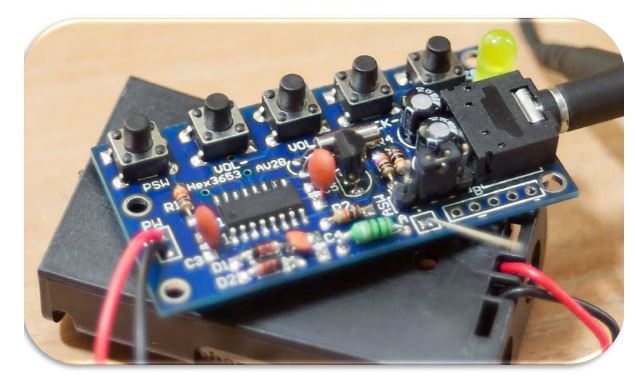

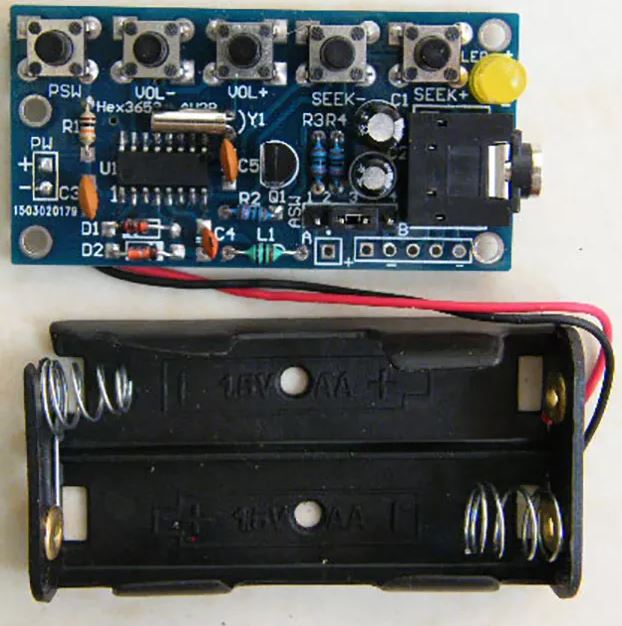

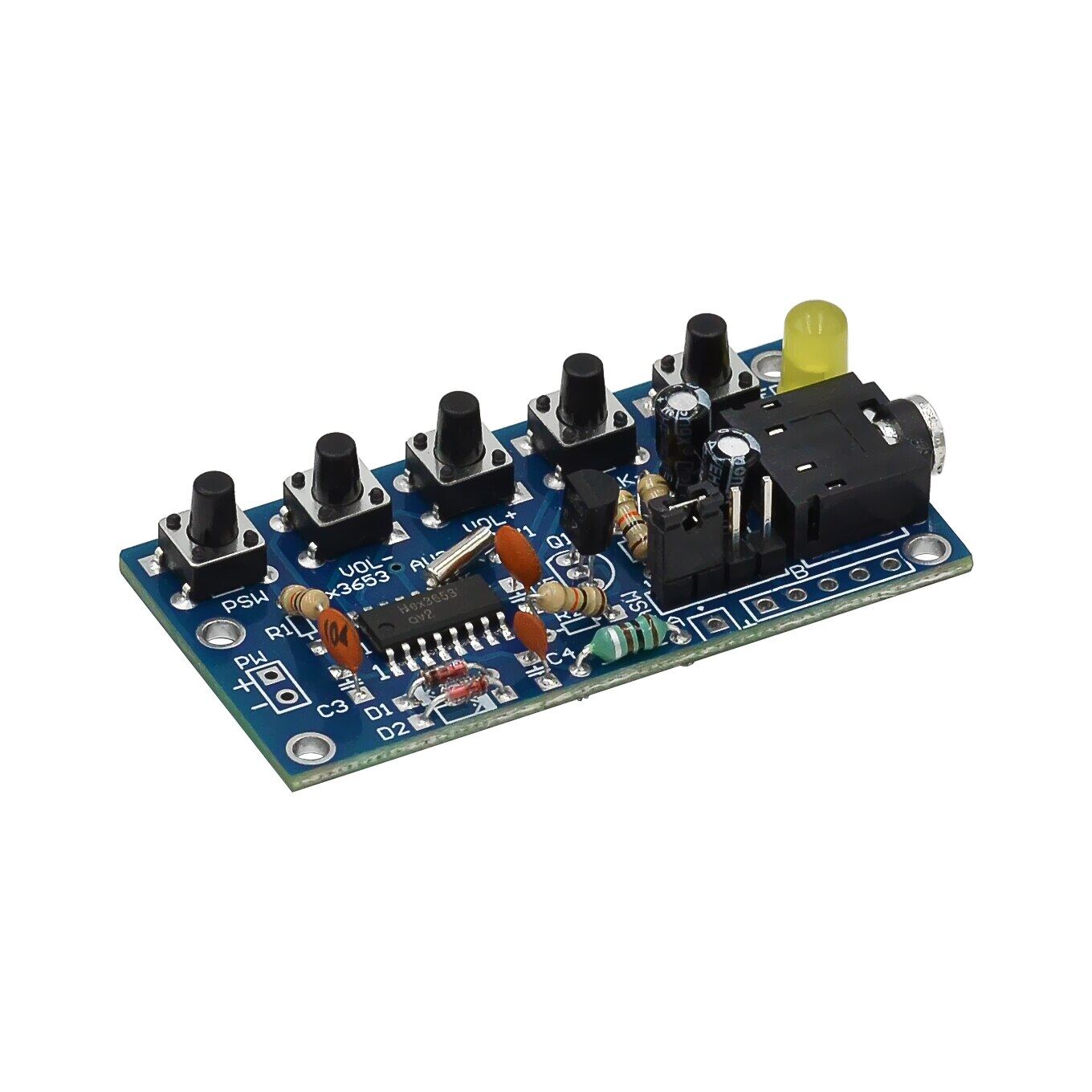

This is a kit to build up an FM receiver, 76 MHz to 108 MHz, a range commonly used in FM radio. This is a DIY kit and as such will arrive unsoldered. The kit makes ideal practice for hand soldering.
Kit Purpose:
1, Suite variety of electronic components: a plurality of electronic components, resistors, capacitors, inductors, diodes, integrated circuits, headphone jack, buttons, etc., many kinds of basic components.
2, practical ability.
3, learning electronics.
4, is particularly suitable for use epoxy PCB welding students use rather than for general use paper-based board!
Frequency range: FM 76-108MHz
Welding sequence
First welding SMT components, then: 1.resistor 2.Inductor 3.capacitor 4.diode 5.keys 6.headphone jack and switch button.
Electronic kit (complete set of spare parts) for electronic enthusiasts assemble themselves, study electronics knowledge, experience hands-on fun, enjoy the fun of success.

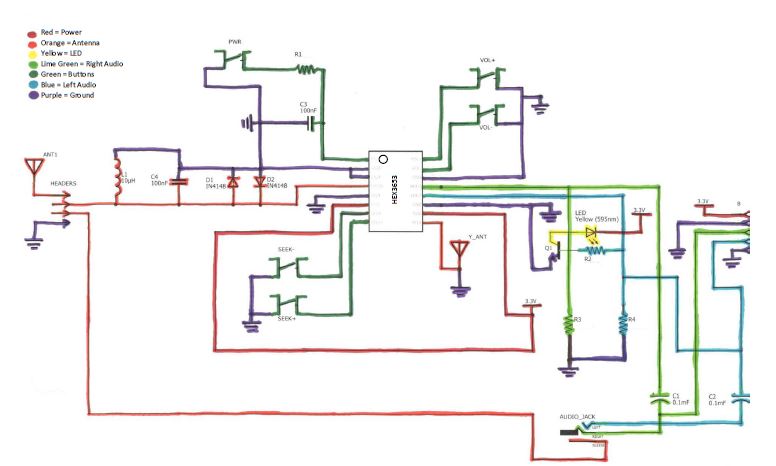

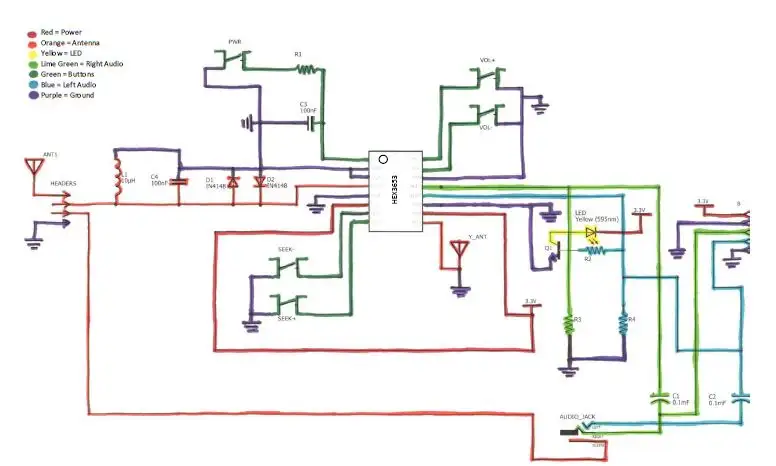

Kit details (schematics, circuit board diagram, parts list, circuit works described assembling step instructions, debugging instructions, etc).If you need,we can send it to you by e-mail.
Features and use:

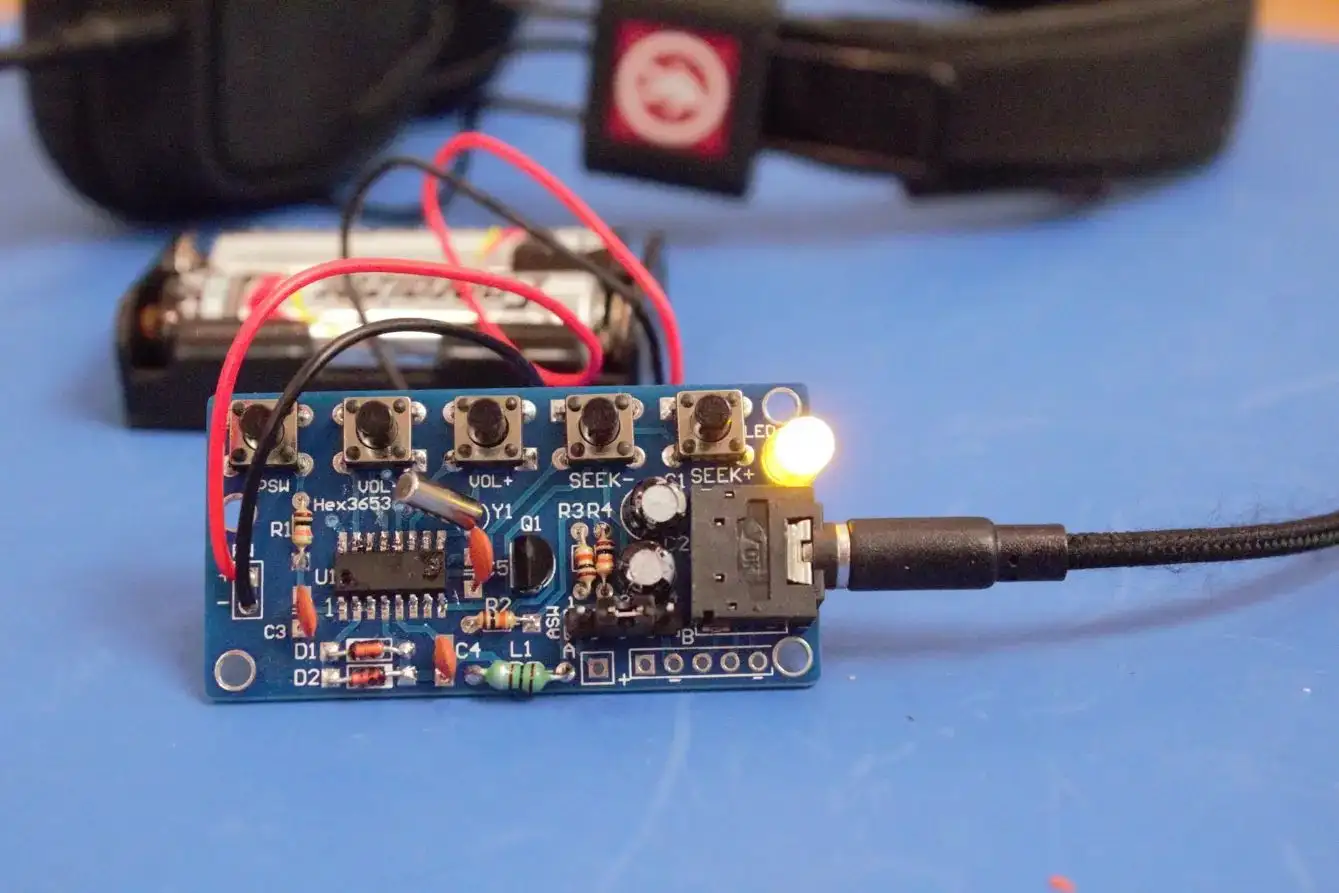

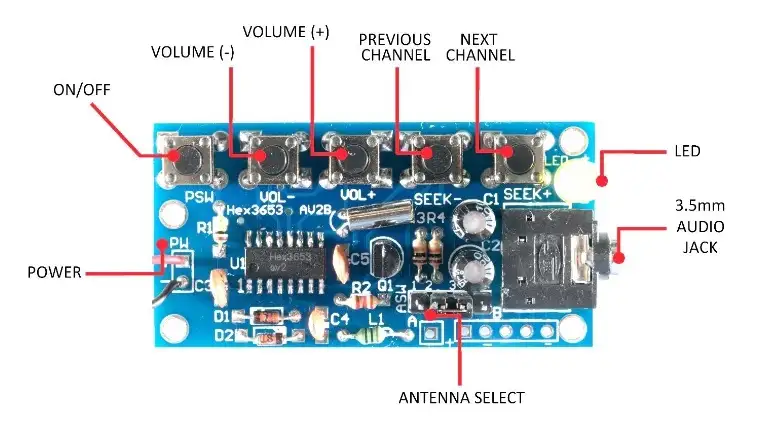

FM radio program has a rich, good sound quality, etc.All over launch its own FM radio station. The kit FM scan radio pocket computers using special blocks, 16-pin dual flat package, the working voltage of 1.8-3.6V, the circuit includes a FM radio receiver from antenna to the frequency discriminator output audio signals of all the features, it also has search tuning circuit, the signal detection circuit, a mute circuit and compression frequency offset of the frequency-locked loop FLL circuit. IF frequency of the circuit is designed to 70KHZ, peripheral circuits without intermediate frequency transformer, wherein the frequency is selected by an internal RC circuit IF filter to complete. Aircraft such as digital radio tuner that uses electrical tuning buttons (SEEK +, SEEK-), in addition to the volume control buttons (VOL +, VOL-) and the power button (PW). After the circuit is powered on, press the power button, the circuit starts to work, press SEEK + to search for high-frequency or low-end press SEEK- radio frequency search, automatic search for radio signals, tuning automatically stops, then click on the Search button if The circuit continues to search for radio stations. Frequency range is 76-108MHZ. Both receive Universal FM FM station can be received school campus radio station.
