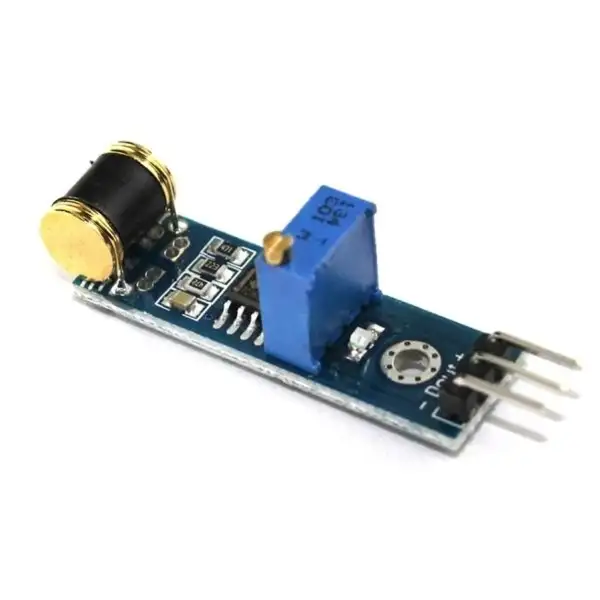

Rezgésérzékelő modul, standard felépítésű műveleti erősítő IC-vel (LM397) erősítés és komparátor módban, így digitális kimenetet ad, helikális potméterrel állítható érzékenységgel.
| Tápfeszültség | 2.7...5.5V DC |
|---|---|
| Az érzékelő típusa | Rezgés |
| Kimeneti formátum | analóg |
Rezgésre magas (high) a kimenet, és elalszik a led.
Robotics 801S vibration / shock sensor sensitivity adjustable analog output for Arduino
1, long Dimensions: Length Width 10mm X 45mm X 15mm high
2, the main chip: LM393, vibrating probe
3, working voltage: DC 3-5V
Features:
1, having a signal output instruction;
2, with a TTL level signal, and the analog output signal;
3, the output valid signal is high, the light goes out;
4, the sensitivity is adjustable (fine-tuning);
5, wide detection range of vibration, no direction;
6, with mounting holes, firmware installation flexible and convenient.
DESCRIPTION
The 801S Vibration Sensor Module is a sensitive micro shock detecting sensor that operates by changing its resistance when a shock or vibration is detected.
KEY FEATURES OF 801S VIBRATION SENSOR MODULE:
- Outputs a logic HIGH when module senses a vibration
- On-board LED indicator
- A gold alloy plating ensures a long service life of sensor
- 3.3V and 5V logic compatible
The sensor operates in any orientation and is extremely sensitive to any type of movement such as a light tap or vibration. Unlike many sensors that use a mechanical switching element, this sensor uses resistive element that changes resistance with motion.
The module output is normally LOW and outputs a series of random HIGH pulses when a vibration or shock is detected. The on-board LED is normally ON and goes OFF momentarily or appears to flicker when a shock is detected. It can take up to 2 seconds for the output to return to a steady LOW after the shock / vibration is removed
The module includes an LM393 comparator with a potentiometer to allow adjustment of basic sensitivity level. Turning the potentiometer CCW increases sensitivity.
Module Connections
There is a 3-pin header on the assembly for making connections.
1 x 3 Header
- ‘-‘ = Ground
- Dout = Digital Output
- ‘+’ = Vcc 3V to 9V (3.3V or 5V typical)
This module can be used in a number of applications where an action needs to be taken if a physical shock or vibration is detected.
The scope capture below shows the typical output waveform when the surface the sensor is sitting on is lightly tapped. In this case, the module is being operated at 5V.
When tapped, the output will transition from LOW to HIGH multiple times as shown in the scope capture. If monitoring the output of the sensor with an MCU input, it may need to be debounced in the software in the same fashion as a typical mechanical switch would be by ignoring transitions for a period of time after the first LOW to HIGH transition is detected.
The datasheet is pretty terse and specifies 9V operation, but we have tested the module from 3V to 9V and it seems to work fine over that range.
TECHNICAL SPECIFICATIONS
| Operating Ratings | Vcc Range | 3.0 – 5.5V |
| Maximum Current | < 2mA @ 5V | |
| Logic high | Pulled toward Vcc | |
| Logic Low | < 0.2V | |
| Dimensions | L x W (PCB) | 35 x 11.5mm (1.4 x 0.45″) |
| Datasheet | Sencera | 801S |
