BK-1121
Rendőrségi villogó KIT, 5VDC
Cikkszám: #7119
Cikkszám: #7119
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
(Bruttó) Ár:  990 Ft
(Bruttó) Ár: 990 Ft
Raktáron Raktáron
db Kosárba tesz Kosárba tesz
BK-1121
BK-1121
BK-1121

   Rendőr villogó effekt KIT
Két 555-ös időzítőből felépített fényeffekt KIT, mely két eltérő frekvenciájú astabil multivibrátor alapkapcsolást tartalmaz. A fényeffektet az anti-parallel kötött LED-ek, és a két eltérő frekvenciával üzemelő 555 hozza létre.
Bemeneti tápfeszültség: 5V DC
Maximális áramfelvétel: 60mA
A készlet forrasztandó alkatrészeket tartalmaz! Közúti / közterületi használata szigorúan tilos!

Összeszerelési leírás itt található:
Gyártói jelölés BK-1121

Rendőr villogó effekt KIT, 5VDC

Kapcsolási rajz

Rendőr villogó effekt KIT
Két 555-ös időzítőből felépített fényeffekt KIT, mely két eltérő frekvenciájú astabil multivibrátor alapkapcsolást tartalmaz. A fényeffektet az anti-parallel kötött LED-ek, és a két eltérő frekvenciával üzemelő 555 hozza létre.
Bemeneti tápfeszültség: 5V DC
Maximális áramfelvétel: 60mA
A készlet forrasztandó alkatrészeket tartalmaz! Közúti / közterületi használata szigorúan tilos!



Beültetési ábra

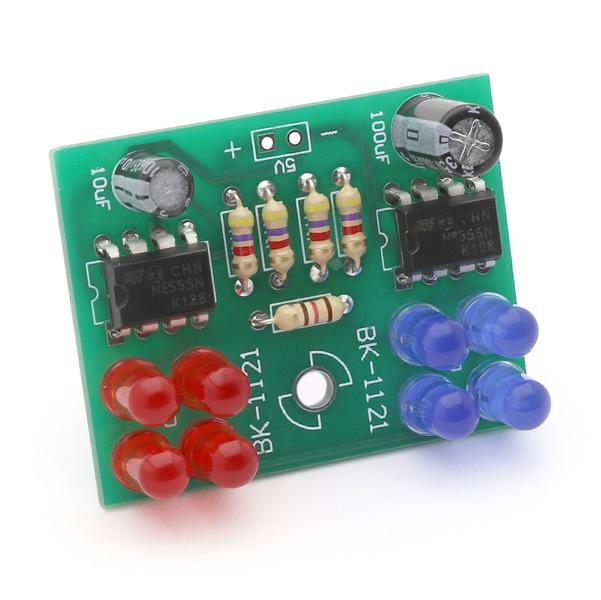

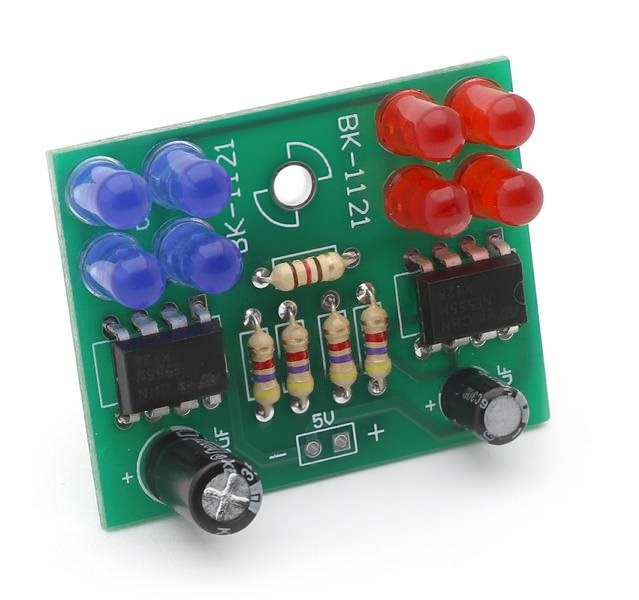

Termékfotó

Összeszerelés lépései

1


R3 120R 0.25W



R1 4.7K 0.25W



R2 4.7K 0.25W



R4 4.7K 0.25W



R5 4.7K 0.25W





2


U1 NE555
U2 NE555


3


D5 RED
D6 RED
D7 RED
D8 RED
D1 BLUE
D2 BLUE
D3 BLUE
D4 BLUE


4


C2 10uF
C1 100uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
