BK-0611
Sziréna KIT, 5VDC
Cikkszám: #7505
Cikkszám: #7505
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
(Bruttó) Ár:  890 Ft
(Bruttó) Ár: 890 Ft
Raktáron Raktáron
db Kosárba tesz Kosárba tesz
BK-0611
BK-0611
Egy 556-os (dupla 555-ös) időzítőből felépített sziréna, mely váltakozó hangmagasságú hangeffektet hoz létre. Az első oszcillátor befolyásolja a második oszcillátor frekvenciáját, így előállítva a hullámzó hangmagasságú négyszögjelet. Potenciométerekkel szabályozhatóak a generált hang jellemzői.
Bemeneti tápfeszültség: 5V DC
Maximális áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!

Összeszerelési leírás itt található:
Gyártói jelölés BK-0611
Gyártó BK-KITS

Sziréna KIT, 5VDC

Kapcsolási rajz

Sziréna KIT
Egy 556-os (dupla 555-ös) időzítőből felépített sziréna, mely váltakozó hangmagasságú hangeffektet hoz létre. Az első oszcillátor befolyásolja a második oszcillátor frekvenciáját, így előállítva a hullámzó hangmagasságú négyszögjelet. Potenciométerekkel szabályozhatóak a generált hang jellemzői.
Bemeneti tápfeszültség: 5V DC
Maximális áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!

Beültetési ábra

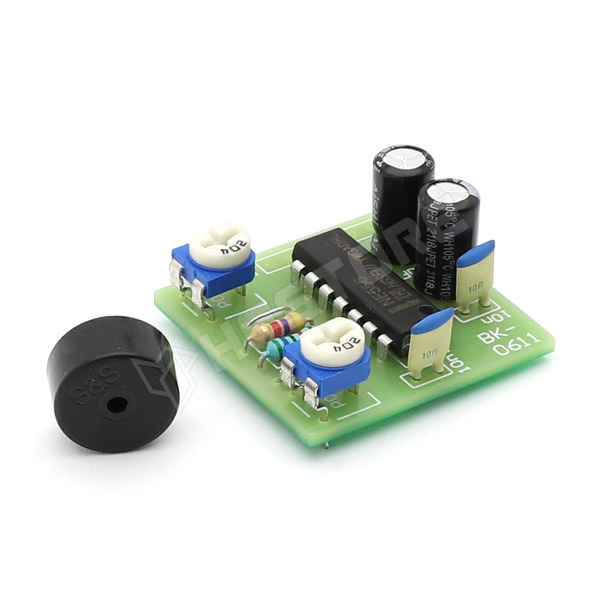

Termékfotó

Összeszerelés lépései

1


JUMPER


2


R1 4.7K 0,25W



R2 4.7K 0,25W



R3 56K 0,25W





3


C1 NE556


4


C3 10nF (103)
C4 10nF (103)


5


P1 200K
P2 200K


6


SPK


7


C1 100uF
C2 100uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
