Robotok, játékok, oktatási KIT  »  Elektronikai építő KIT-ek, áramkörök  »
BK-1114
Éjjeli tücsök kit, 5V DC
Cikkszám: #7506
Cikkszám: #7506
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
(Bruttó) Ár:  1,290 Ft
(Bruttó) Ár: 1,290 Ft
Raktáron Raktáron
db Kosárba tesz Kosárba tesz
BK-1114
BK-1114
Schmitt-triggeres inverterekből felépített tücsök-ciripelés hangot imitáló áramkör. A több fokozatból álló oszcillátor lánc, a tücsök hangjához hasonló változó frekvenciájú ütemesen ciripelő hangot állít elő. Az első fokozatban található fényellenállás pedig világosban letiltja az oszcillátor lánc működését.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!

Összeszerelési leírás itt található:

Éjjeli tücsök KIT, 5V DC

Kapcsolási rajz

Schmitt-triggeres inverterekből felépített tücsök-ciripelés hangot imitáló áramkör. A több fokozatból álló oszcillátor lánc, a tücsök hangjához hasonló változó frekvenciájú ütemesen ciripelő hangot állít elő. Az első fokozatban található fényellenállás pedig világosban letiltja az oszcillátor lánc működését.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!



Beültetési ábra

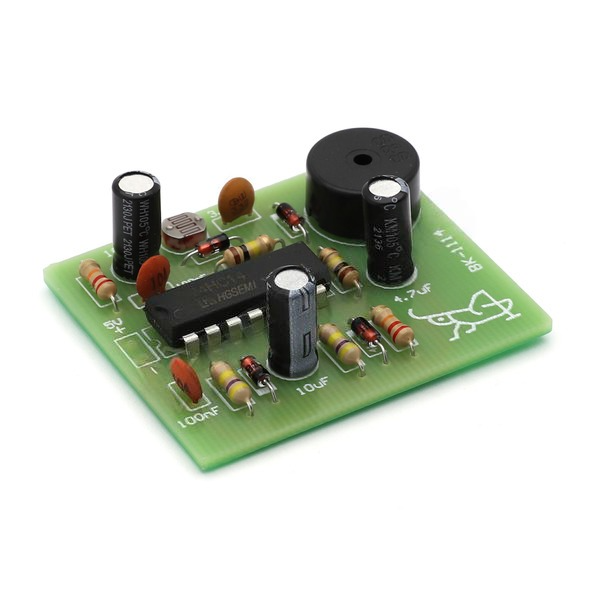

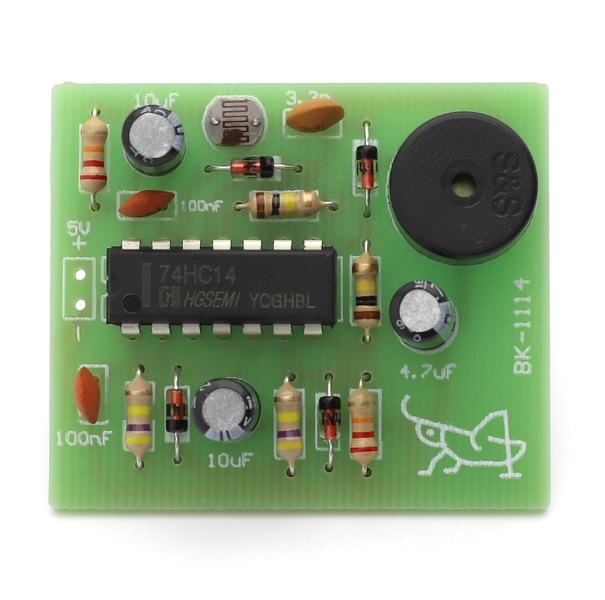

Termékfotó

Összeszerelés lépései

1


D1 1N4148
D2 1N4148
D3 1N4148
D4 1N4148


2


R3 100K 0.25W



R4 100K 0.25W



R5 22K 0.25W



R6 22K 0.25W



R1 470K 0.25W



R2 470K 0.25W





3


U1 74HC14


4


C1 100nF (104)
C5 100nF (104)
C4 3.3nF (332)


5


R7 LDR


6


BZ1 BUZZER


7


C3 4.7uF
C2 10uF
C5 10uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Ha a fényellenállás beültetésre került, akkor az áramkör csak sötétben kezd el ciripelni!
