Széles működési tartomány 3.3-30V, és széles frekvencia tartomány: 1hz - 150kHz-ig.
Nagy pontosság jellemzi, a teljes tartományon 2%.
A kimeneti terhelhetőség 5-30mA, azaz nem csak más eszközök vezérlésére, hanem alkalmas közvetlenül pl nagy teljesítményű SMD, vagy 3-5mm-es szabvány LED-ek meghajtására is.
A generált PWM jelnek az amplitúdója megegyezik a tápfeszültséggel.
Opcionálisan rendelhető a 4 gombos 1 csatornás, és a 8 gombos 3 csatornás változata is.

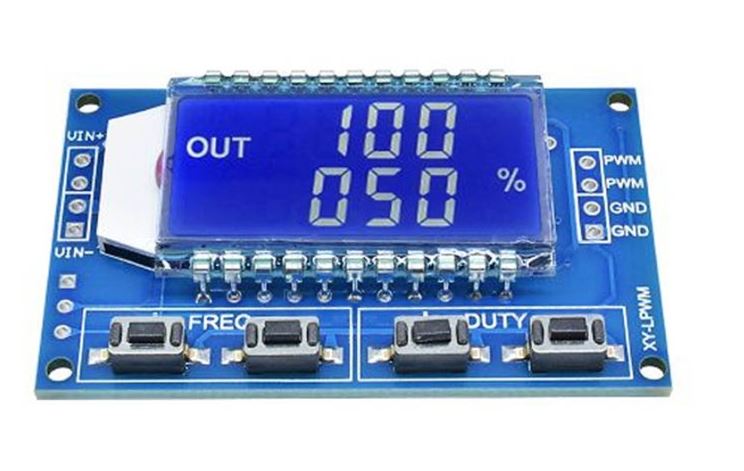

A működéséhez 2 gombbal állítható a frekvencia (PWM), és 2 gombbal a kitöltés (duty cycle), a digitális kijelzőn leolvashatóak az értékek.
Az értékek beállítás után mentésre kerülnek, és a tápellátás kikapcsolása után is megmaradnak az adatok, azaz amikor újra csatlakoztatja a tápforráshoz, a vezérlő visszaállítja az utoljára mentett konfigurációt.
A modul az UART interfészen keresztül is vezérelhető.
Az értékek beállítás után mentésre kerülnek, és a tápellátás kikapcsolása után is megmaradnak az adatok, azaz amikor újra csatlakoztatja a tápforráshoz, a vezérlő visszaállítja az utoljára mentett konfigurációt.
A modul az UART interfészen keresztül is vezérelhető.
Tartományokra van osztva a frekvencia, a 4 tartomány automatikusan kapcsol:
1) XXX – a legkisebb egység az 1 Hz-es tartomány 1 Hz és 999 Hz között
2) X.XX – a legkisebb egység 0.01 Hz, 1000 Hz és 9 999 Hz közötti tartomány
3) XX.X – a legkisebb egység 100 Hz, 10 000 Hz és 99 999 Hz között
4) XXX – a legkisebb egység 1000 kHz, 100 000 Hz és 150 000 Hz közötti tartományban
1. Working voltage: 3.3 ~ 30V;
2. Frequency range: 1Hz ~ 150KHz;
3. Frequency accuracy: the accuracy in each range is about 2%;
4. Signal load capacity: the output current can be about 5 ~ 30ma;
5. Output amplitude: PWM amplitude equal to the supply voltage;
6. Ambient temperature: -20 ~ +70 ℃
