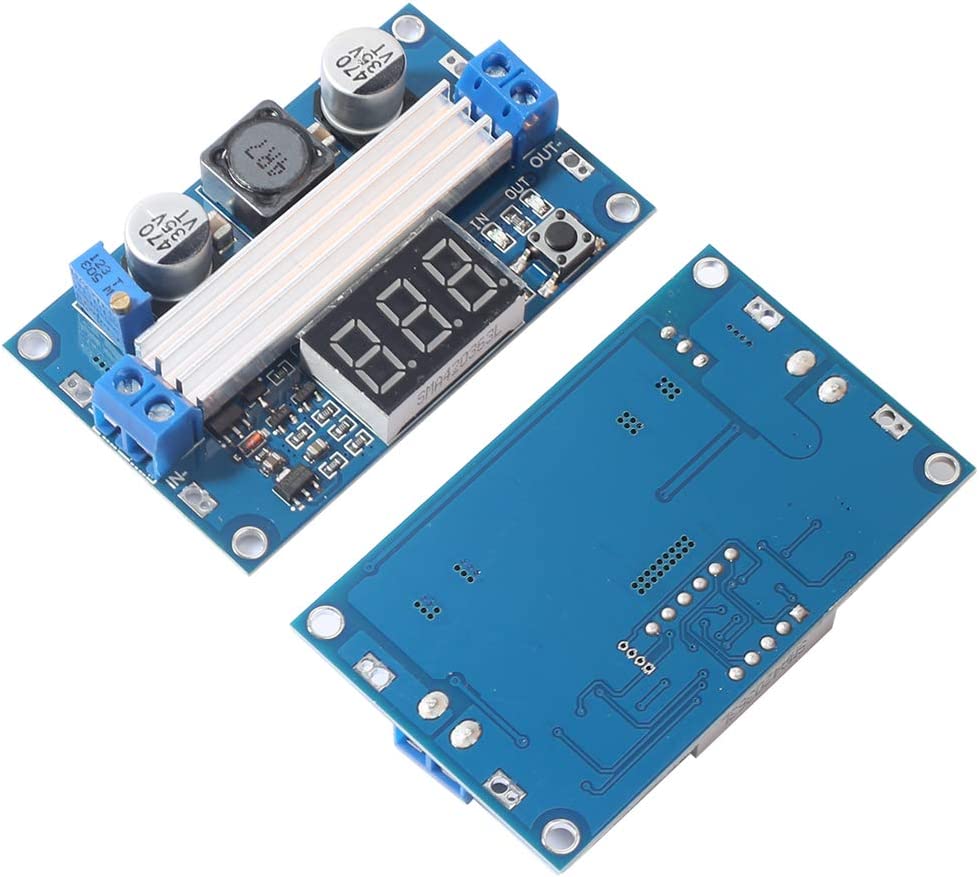

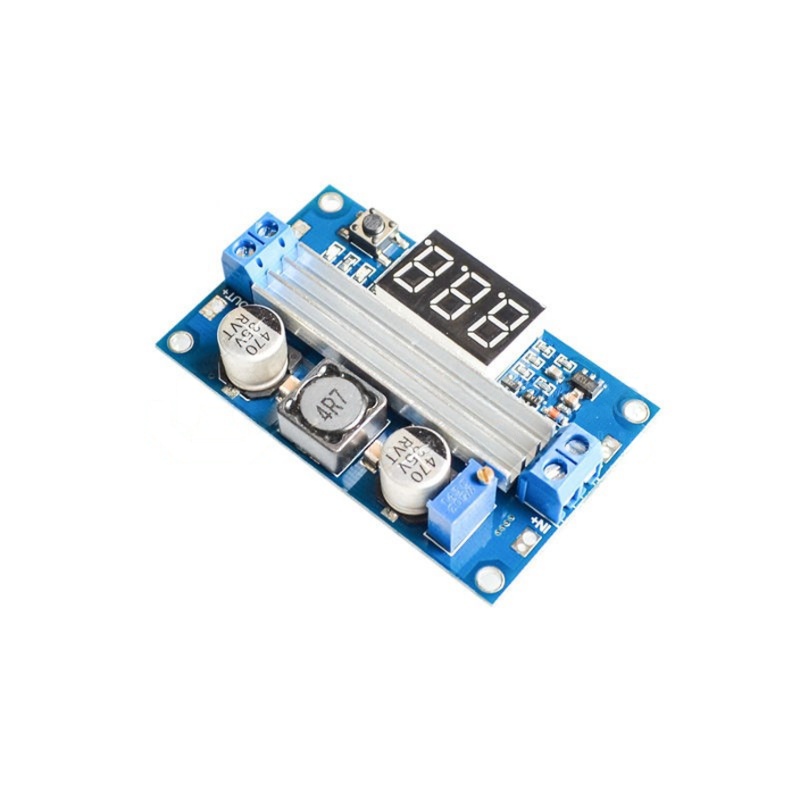

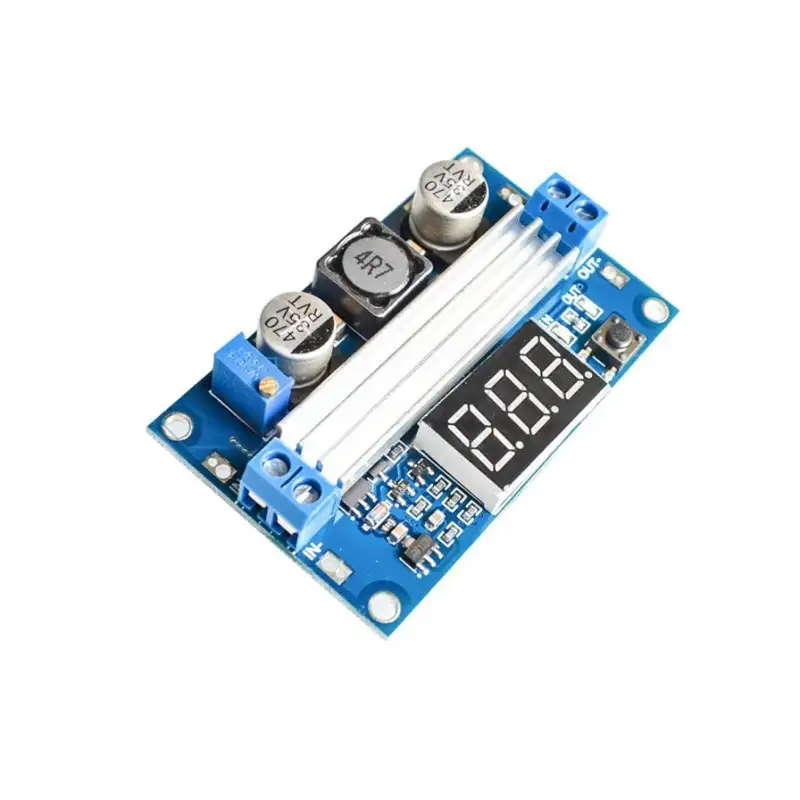

Fel konvertáló, step-up, boost DC-DC konverter kijelzővel.
Abs.Max.: 6A kimenet és max 9A bementi pillanatnyi terhelés.
Beépítésnél biztosítani kell a jó hőelvezetést.
A borda hővezető 3M öntapadó réteggel ellátva.
A kimenet állítása a helikális potméterrel történik, óramutató járásával megegyezően (CV) tekerve növelhető a kimenet, ellentétes irányban (CCV) csökken a kimenet.
A mért feszültség értékek kalibrálhatóak: a kimeneti és a bemeneti offset külön-külön állítható.
A gomb funkciói:
1) A gomb egymás utáni kétszeri gyors megnyomásával a kijelző kikapcsol
(újbóli kétszeri gyors megnyomásra visszakapcsol)
(újbóli kétszeri gyors megnyomásra visszakapcsol)
2) A gombot hosszan nyomva kalibrációs menübe lehet belépni. Egyesével lassan nyomkodva az eltolás (offset) értéke nő, gyorsan nyomkodva (dupla gombnyomásonként) pedig csökken az eltolás mértéke.
3) A gomb egyszeri megnyomására a kijelző a bemeneti feszültség értéket mutatja és az IN feliratú LED világít. Ismételten megnyomva pedig a kimeneti feszültség értékét mutatja, és az OUT feliratú LED világít.
Nagyon kis holtterű step-up konverter, például 12V bemenetnél már 11.85-től állítható a kimenet felfele (megjegyzés: a 100% terhelhetőség +0.5V különbségtől érhető el)
Size:67.5mmx41.5mmx14mm/2.66"x1.63"x0.55"(inch) (approx).
Weight:28 g
Performance parameters：
1.Input Voltage:3-33V DC
(Note: When input voltage is less than 4V, onboard voltmeter will not work).

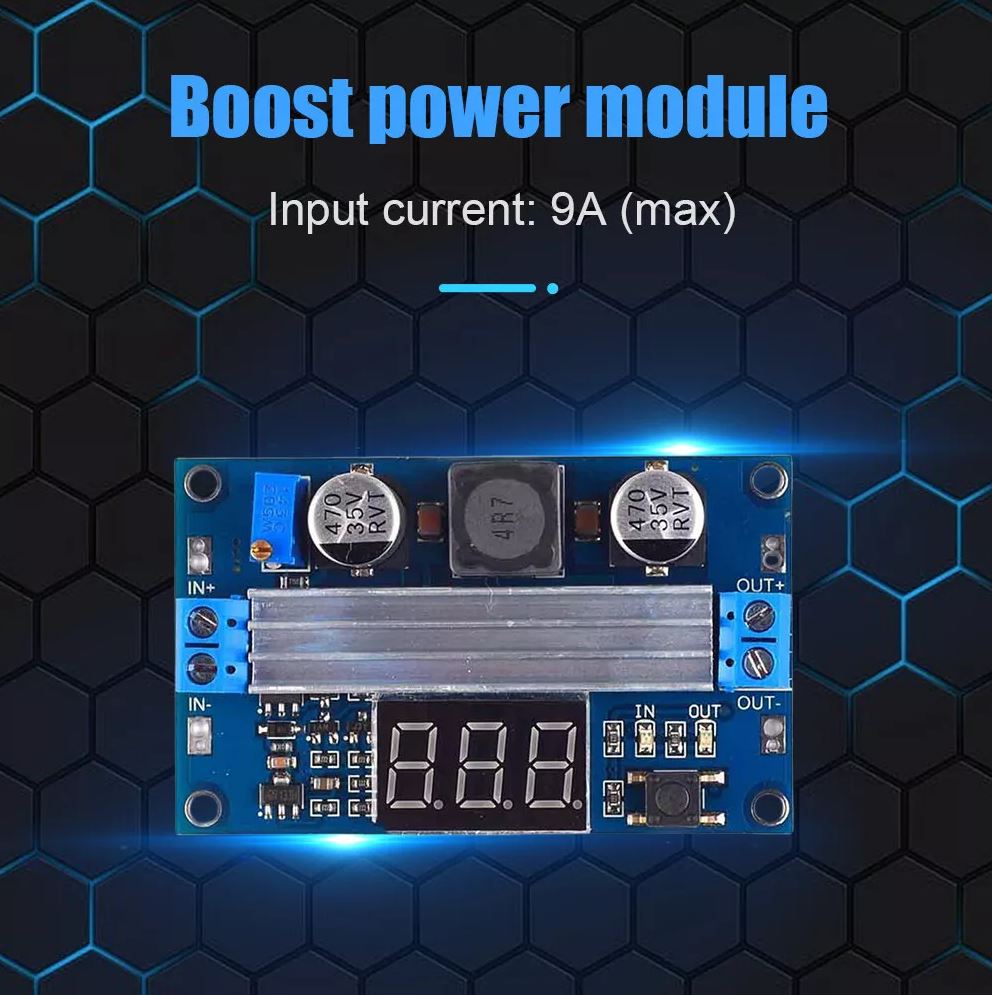

2.Input Current:9A (max).
3.Output Voltage:3.5-33V DC
(this board is boosting board, output voltage>=Input voltage).

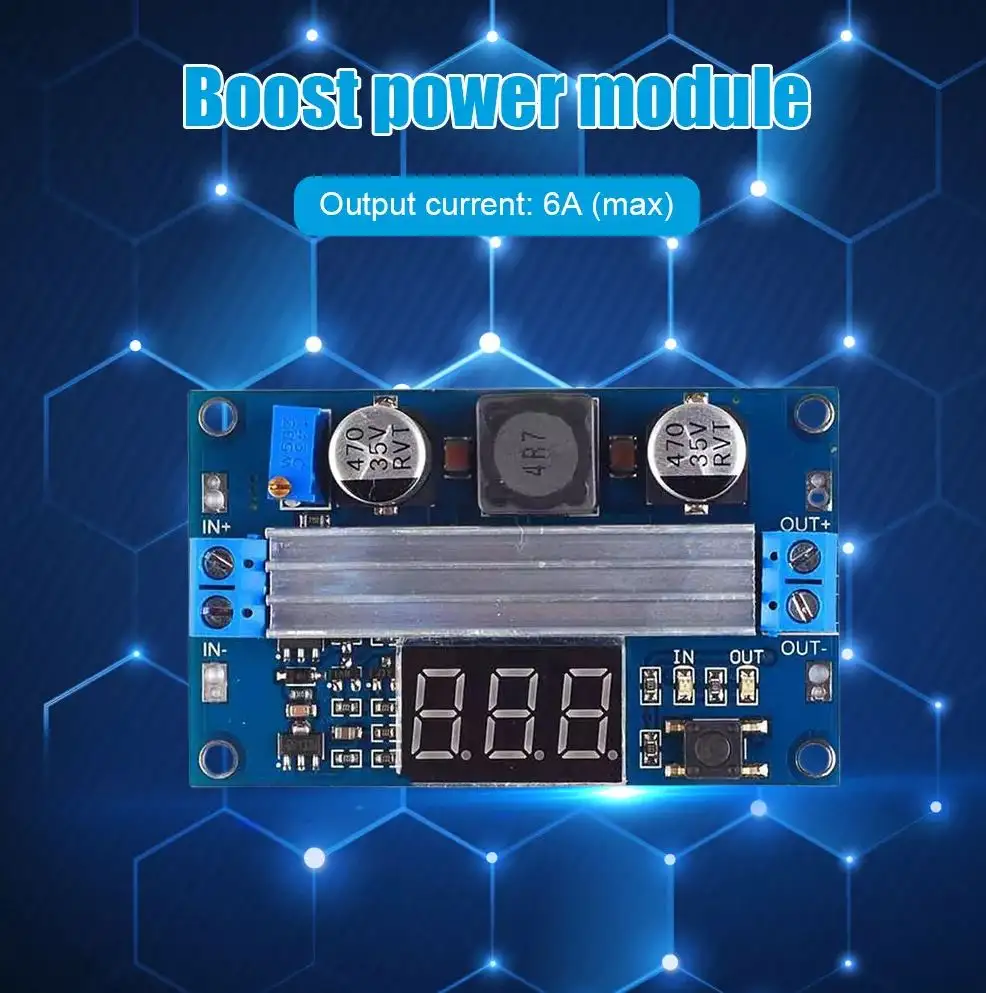

4.Output Current:6A (max).
5.Output Power: 65W (when the input and output voltage greater than 20V up to 100W).
6.Conversion Efficiency: 96% (the highest).
7.Output Ripple:40mV(TYP).
8.Onboard Voltmeter Range:4-40V .
9.Error:+/-0.1V.
The module has high power output and efficiency (up to 96%). Conversion Efficiency: Up to 96%. Low input voltage or a large difference between input and output voltage will degrade the current capacity and efficiency.
The output can be up to 65W (and can further reach 100W when enhance heat-transfer).
Boost voltage to a stable regulated output. Useful for a wide range of applications, such as powering 5V USB devices from a 3.7V lithium cell, powering higher powered electronics from a 12V battery, and a wide range of automotive and electronic projects. Constant voltage regulation, suitable for LED strips and modules, but not for raw LEDs.

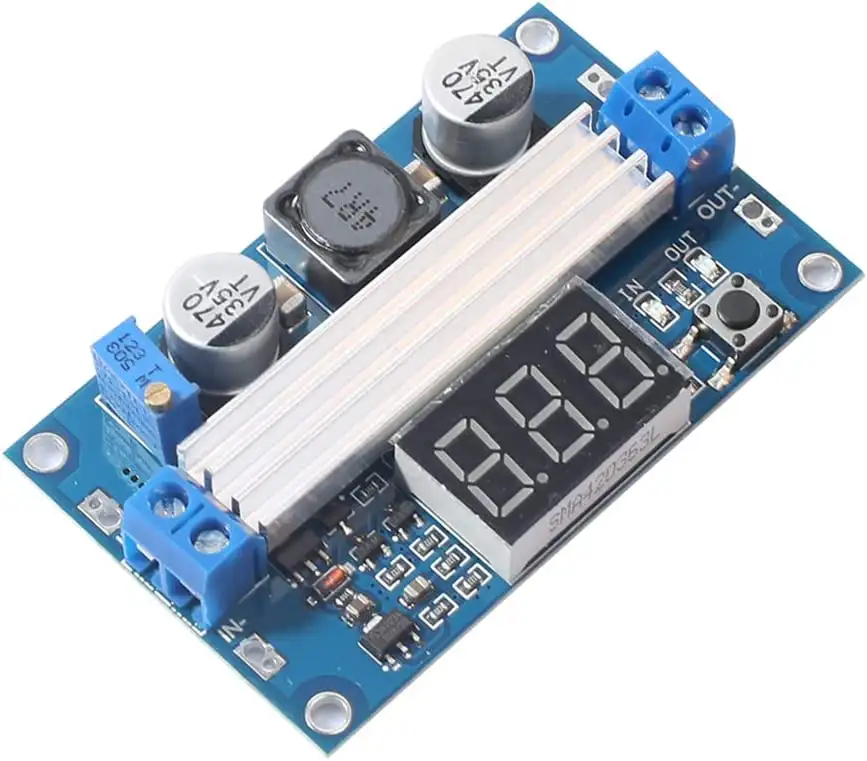

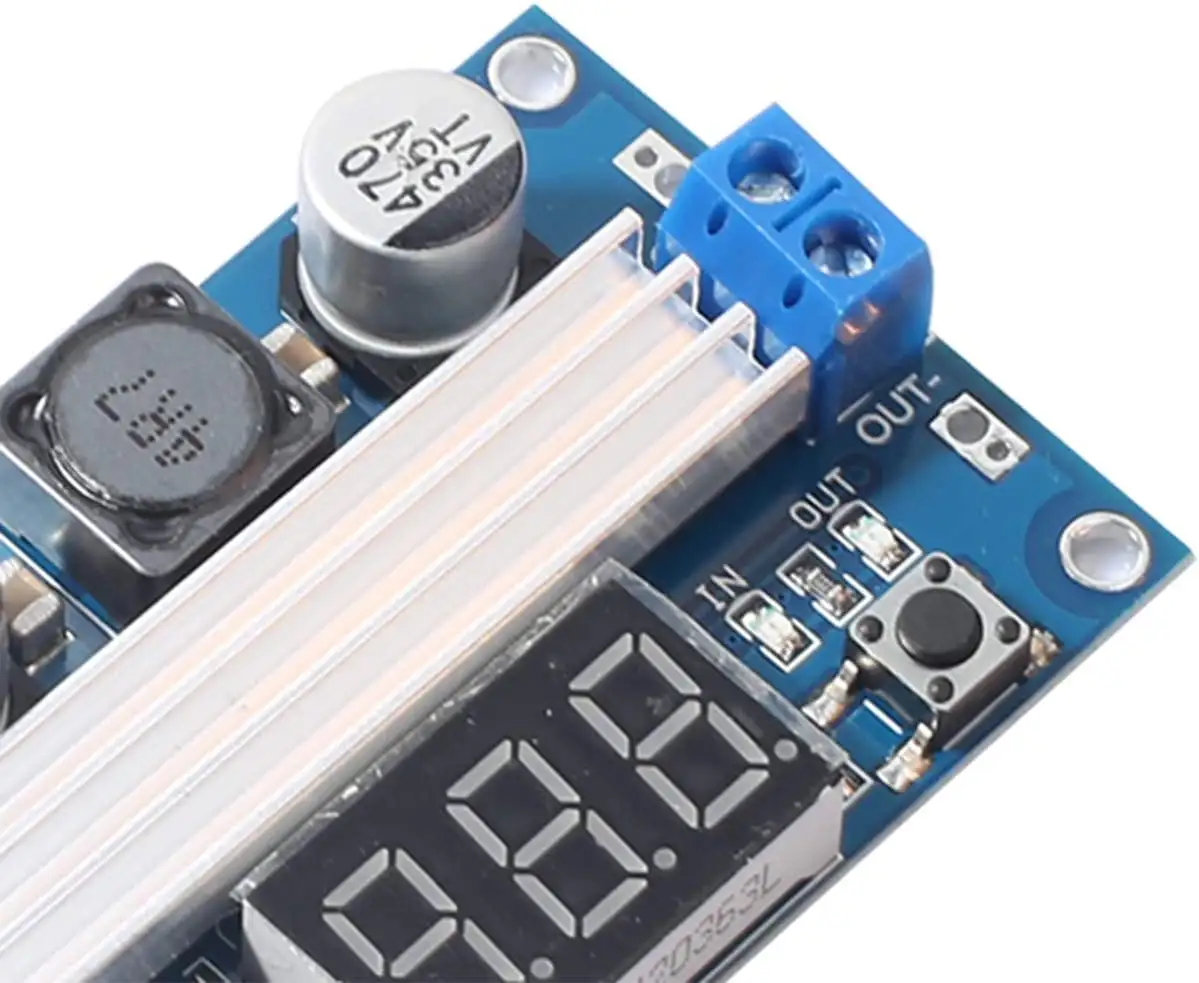

Onboard we have a voltmeter to show clearly the input / output voltage
(we can select to show input/output voltage by pressing on the button onboard).
When the "IN" LED lights on, the voltmeter displays input voltage;
When the "OUT" LED lights on, the voltmeter displays output voltage.
We can also turn off the voltmeter LED by removing the jumper cap at "P3 (please refer to below image)".

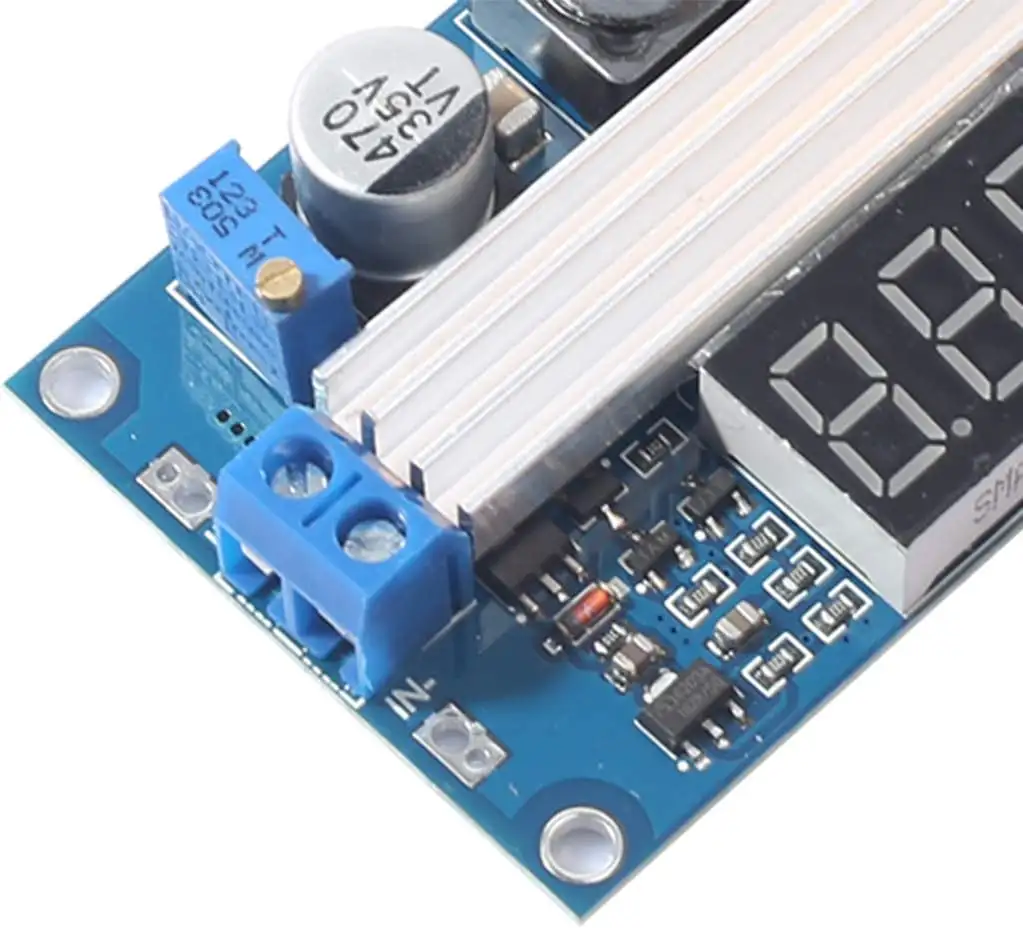

We can easily adjust voltage by the potentiometer onboard and the voltmeter onboard.
We won't even need a multi-meter when adjusting. Very convenient!!!
Note 1: No reverse connection protection, please pay attention to see the positive and negative input terminal.
Note 2:The power module useage requires basic electronic circuit, improper use can damage

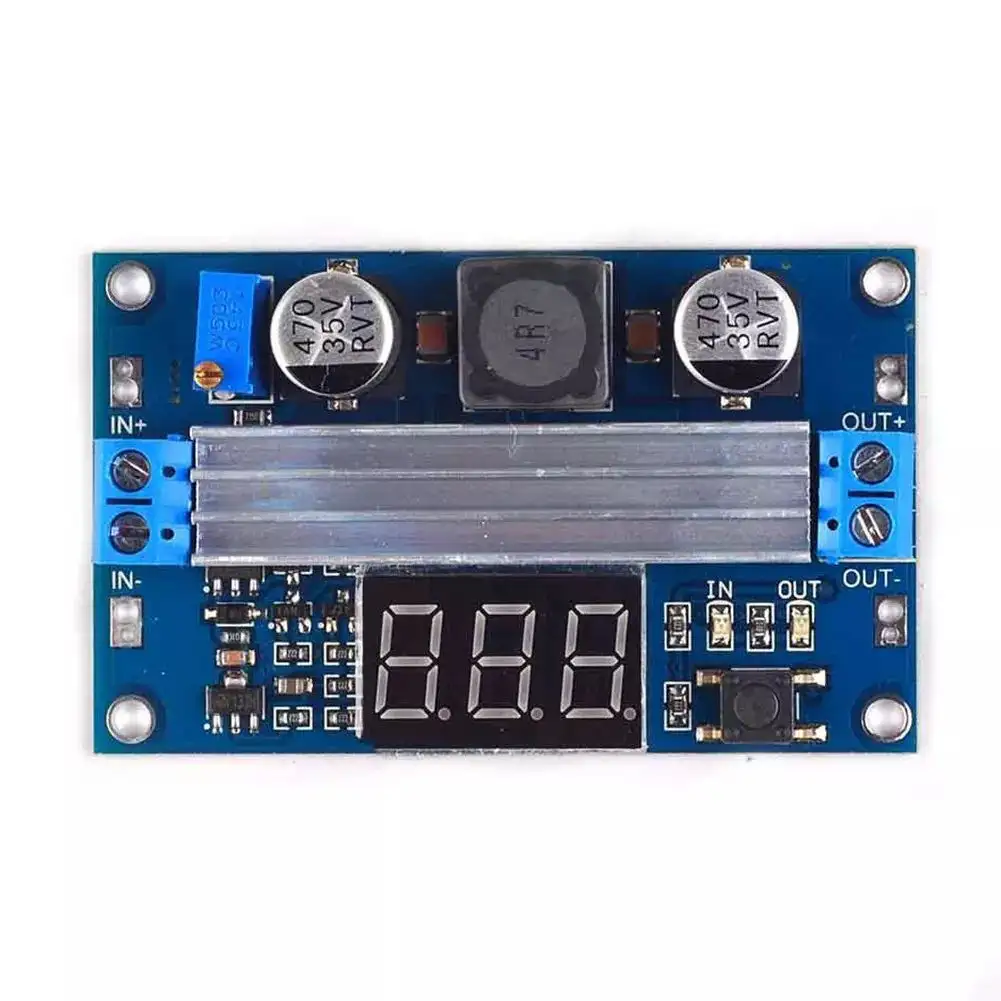

IN+: Input Positive
IN-: Input Negative
OUT+: Output Positive
OUT-: Output Negative
This product adopts boost IC American imported and high power MOS tube,
output large power, high efficiency (96%), wide working voltage, the output power reaches 65W,
when the input and output voltage is above 20V, it can be achieved when the 100W output power.
Megjegyzés: nincs polaritás védelem a hatásfok érdekében, ügyelni kell a bekötésnél!
Figyelem: A túlterhelésből és szakszerűtlen bekötésből származó meghibásodások esetében garanciális kötelezettségünk megszűnik!
