Időzítő relés modul dobozolt, paneles beépíthető
Opcionálisan DC12V, DC24V, vagy AC220V változatok

Cikkszám: #8074

100% magyar cég! 100% magyar raktár!

~~7,990~~ Ft (Bruttó) Ár: 5,990 Ft

Raktáron

Szállítása már 1490Ft-tól, akár 1 munkanap...

Mikor vehetem át?

Kosárba tesz

Név *: E-mail *: Telefon *:

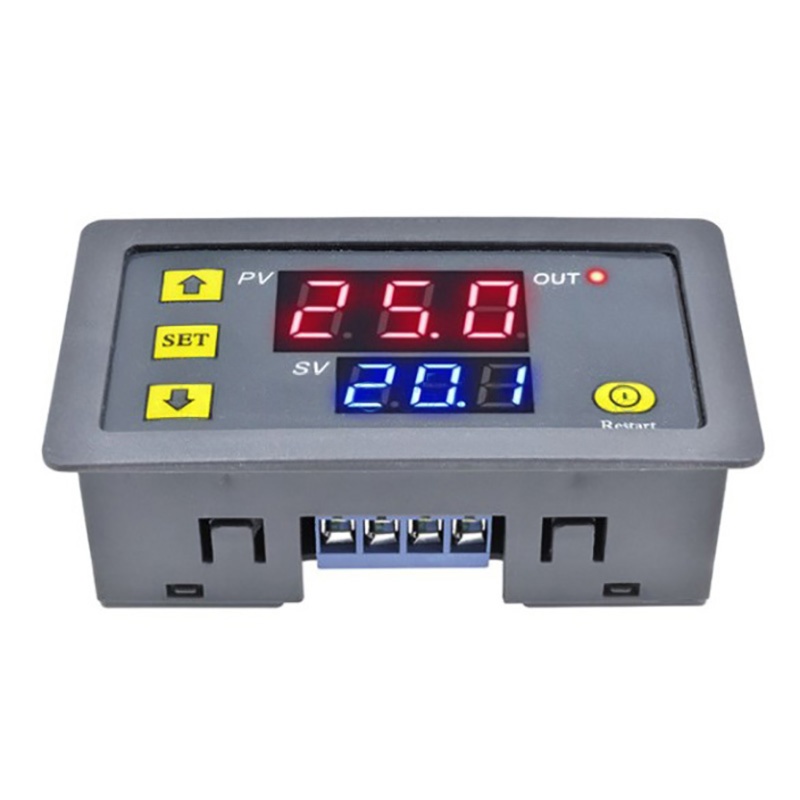

Beszerelhető időzítő modul, paneles, bepattintható, dobozos változat.

Alkalmas időzítésekhez, szakaszos vagy ciklikus időzítéshez, késleltetéshez, stb.

Működési feszültség opcionálisan: DC12V vagy DC24V, vagy AC 220V
A kapcsolás független relé kontakt: max 10A (rezisztív terhelés esetén)

Magas feszültséghez megfelelő érintésvédelem, és szakszerű beépítés szükséges!

Méret: 79x43x26mm
Furat a beszereléshez: 73x40mm
Súly: 55g

Használat:

1. A modul beállításához nyomja meg hosszan a SET gombot. Ezután rövidre zárja a P0 vagy P1 beállításához.

P0--0 - Időzítés másodpercbenP0--1

- Időzítés percbenP0--2

- Időzítés órábanP1--0

- T1 után, beP1--1

- T1 után, kiP1--2

- T1 után, be, T2 után, ki, endP1--3

- T1 lejárat után, kioldás, T2 lejárat után, kioldás, endP1--4

- T1 lejárat után, kioldás, T2 lejárat után, ciklikusanP1--5

- T1 lejárat után, kioldás, T2 lejárat után, ciklikusan

2. Nyomja meg a SET gombot a T1 beállításához (piros kijelző), a nyílbillentyűkkel állítsa be a kívánt értéket. Az érték beállítása után 6 másodpercet kell várni az automatikus mentéshez.

3. Az idő beállítása után T1 ismét röviden SET, zöld LED villog, T2 beállítása a nyílbillentyűkkel. Az érték beállítása után várjon 6 másodpercet.

Ki/be kapcsoláshoz hosszan szükséges nyomni a "Restart" gombot. Ezt a beállítást megjegyzi, azaz újra táplálásnál (vagy áramszünet esetén) a be- vagy ki-kapcsolt állapotot megtartja.

Specifications:

Model: Time Delay Relay

Timing range: 0-999s,0-999m,0-999h

Power supply voltage: optional: 12V or 24V or AC 110V-220V

LED Display: Red + Blue Dual Display

Size: 79 x 26 x 43mm

Hole size: 72 x 40mm

Instructions:

1.After setting the data, you must wait 6 seconds,6s post modules automatically save memory set data.

2.Press SET key once to enter the time setting mode,the red LED flashes, press the key to increase or decrease the setting time T1.

3.After setting time T1,short press the SET key again, the green LED flashes,and the time is set by pressing the key Time T2, T2 time setting is completed,press SET key again, the system will automatically save the memory setting time or wait for 6s, 6s module will automatically save the data memory.

4.Long press SET,enter parameter setting mode.There are two sets of parameters for the user to select P0, P1.Short press SET in the current mode to switch between P0 and P1.

5.In P0 parameter can be set by pressing the key to adjust their own timing mode.In the P1 parameter can be set by adding and subtracting keys work mode.

P0--0:T1 Timing mode is second.

P0-1: T1 timing mode is minutes.

P0--2:T1 Timing Time mode is hour.

P1--0:Delay T1 time,relay pull(T1 timer)

P1--1:Relay release after T1 time delay (T1 timer)

P1--2:Delay T1 time,relay pull(T1 timer),and then relay release after T2 time delay(T2 timing),then it is finished.

P1--3:Relay release after T1 time delay(T1 timer),then delay T2 time,relay pull(T2 timing),then it is finished.

P1--4:Delay T1 time,relay pull(T1 timer),and then relay release after T2 time delay(T2 timer),cycling.

P1--5: Relay release after T1 time delay(T1 timer),then delay T2 time,relay pull(T2 timer),cycling.
