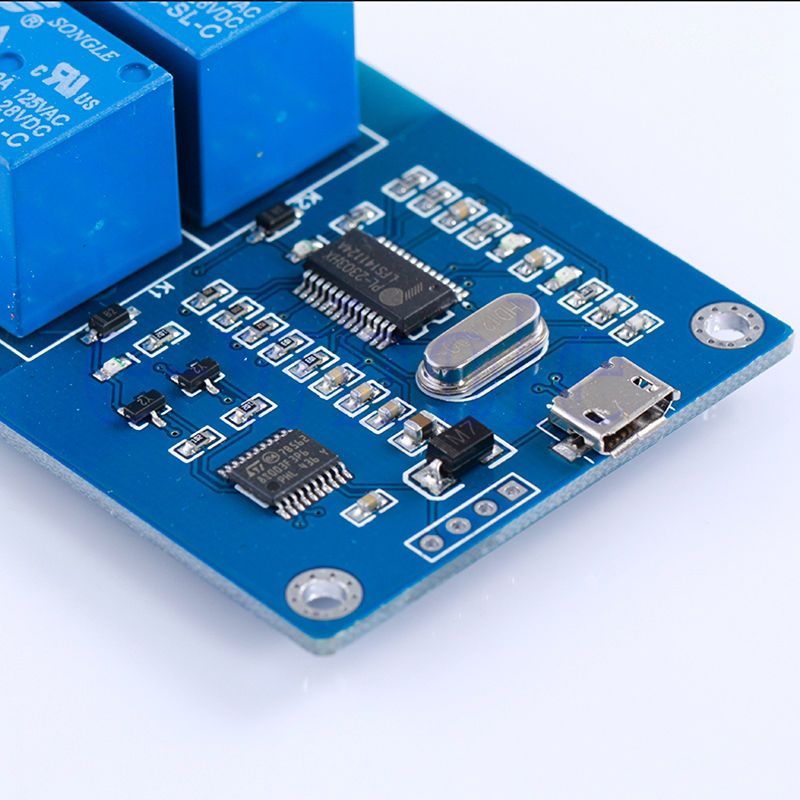

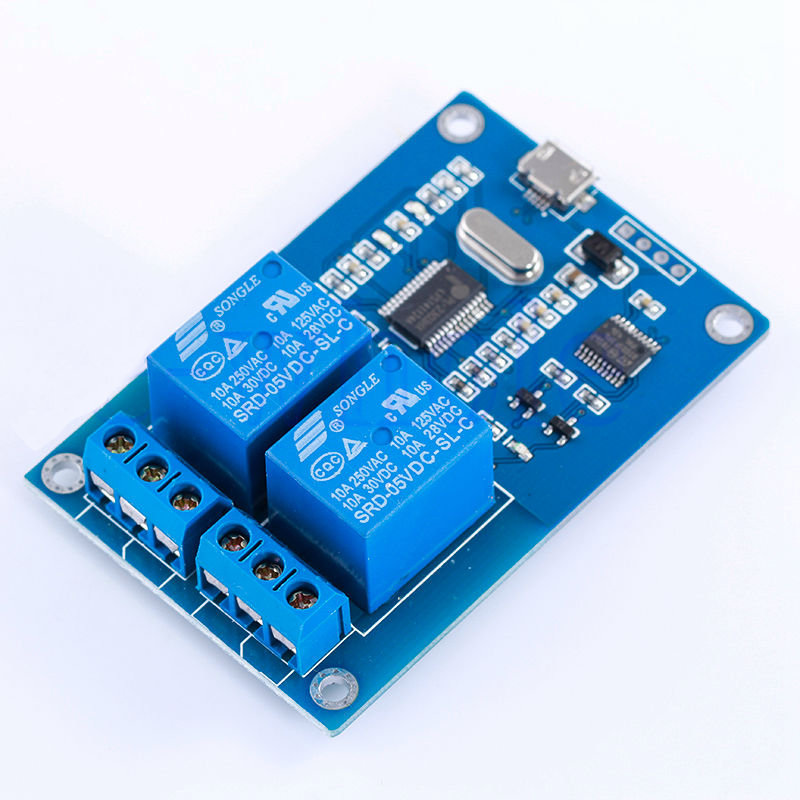

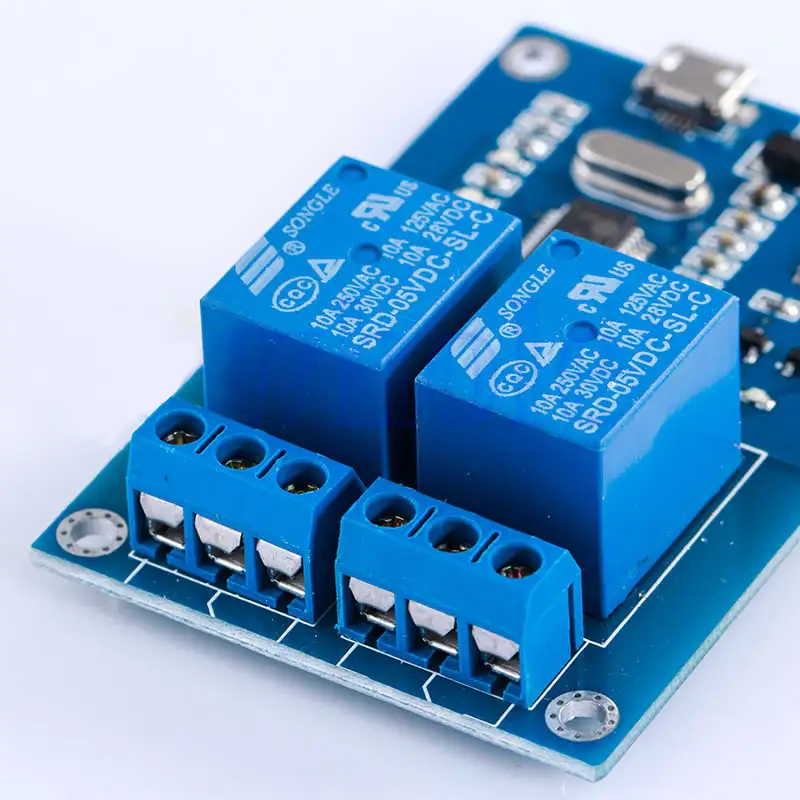

Micro USB 5V-os csatlakozóval. Könnyen csatlakoztatható laptophoz, PC-hez, és egyéb standard USB host eszközhöz.
A 2 és 4 csatornás változatok táplálása közvetlenül elegendően az 5V USB portról is történhet, a 8 csatornáshoz külön tápcsatlakozót is találhatunk (külső 5V), hogy az összes relé táplálásához elégséges legyen.
- Paraméterek a típusokhoz:
Type: ICSE012A ICSE013A ICSE014A Unit 4 2 8 channel count of module I 400 250 700 mA working current U 5 5 5 V input voltage √ √ √ whether have serial port 9600 9600 9600 bit/s baud rate of serial port F 1000 1000 1000 Hz Module control frequency × × √ Whether have power interface Interface:

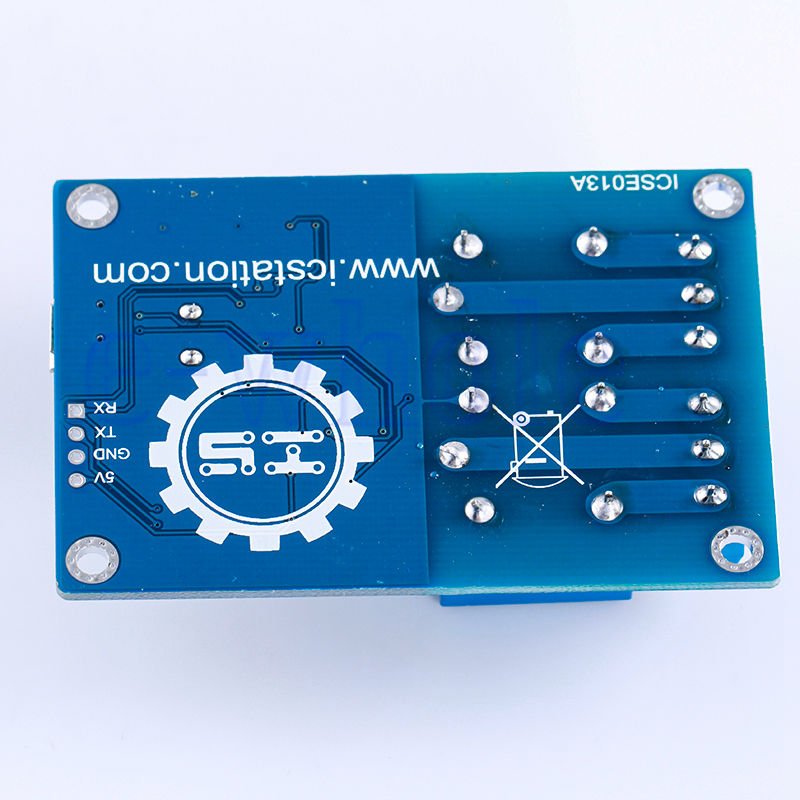

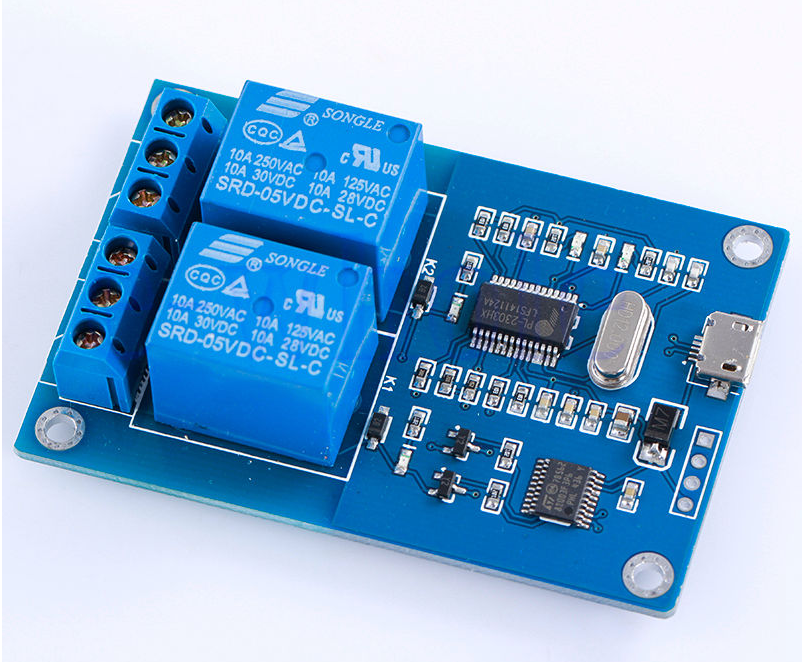

- Modules all have Micro USB standard, and serial port:
- TX : Transmit.
- RX : Receive.
- 5V : Power+
- GND : Ground.
- Power Interface : Only ICSE014A have . Interface is used when Micro USB cannot give enough power.

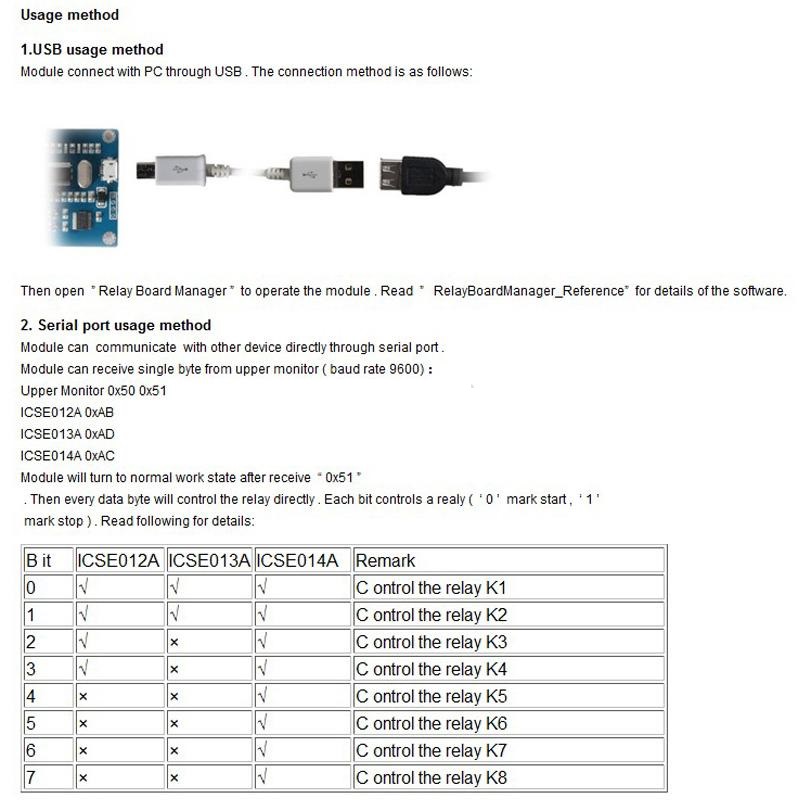

Használat, usage methode:
1.USB usage method:
Module connect with PC through USB .
Then open ” Relay Board Manager ” to operate the module . Read ” RelayBoardManager_Reference” for details of the software.
2. Serial port usage method:
Module can communicate with other device directly through serial port .
Module can receive single byte from upper monitor ( baud rate 9600) ：
Upper Monitor 0x50 0x51
ICSE012A 0xAB
ICSE013A 0xAD
ICSE014A 0xAC
Module will turn to normal work state after receive “ 0x51 ” . Then every data byte will control the relay directly . Each bit controls a realy ( ‘ 0 ’ mark start , ‘ 1 ’ mark stop ) .
Használat előtt indító karakterek: "PQ" azaz decimáisan 80, 81, hexa: 0x50, 0x51
Ezzel alapállapotba áll az összes relé, és válaszuk a következő karaktereket küldik a megfelelő típusok:
4 csatornás: 0xAB , 2 csatornás: 0xAD , 8 csatornás: 0xAC

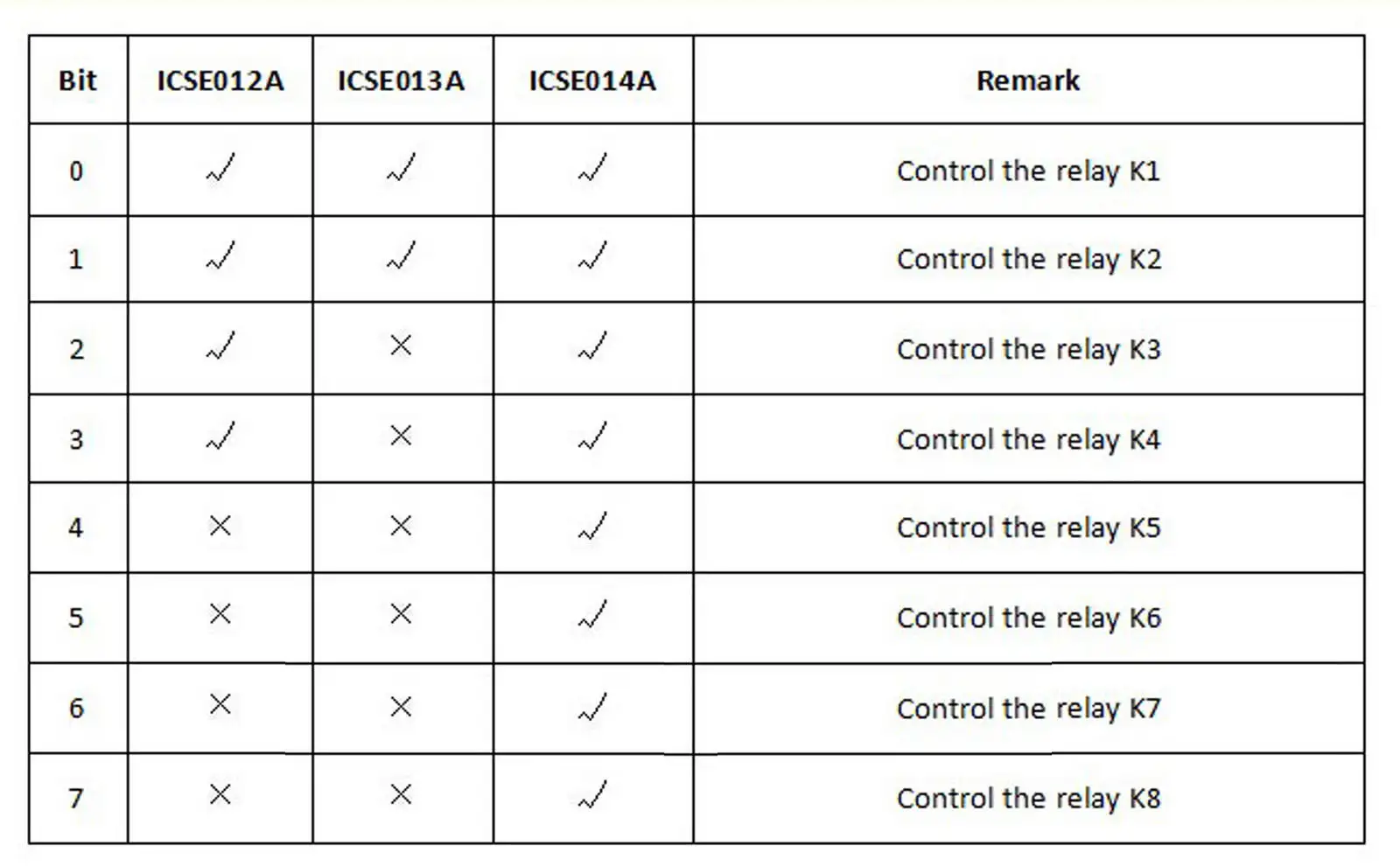

Minden egyes következő karakter (byte) a reléket vezérli, ahol az egyes bitek egyesével a különböző reléket vezérlik, segítségül a lentebbi tábálázat, az pl a 0x00 = 0b00000000 összes relé kikapcsol, 0xFF = 0xb11111111 az összes relét bekapcsolja.
Letöltések:
Driver: Win 7 : www.thnksues.com/IC/All%20data%20Chinese/4012.zip
Win 8: http://www.ifamilysoftware.com/news37.html
Minta kód pl a 4 csatornáshoz ICSE012A: · Miután csatlakoztattuk a ICSE012A-t a PC-hez, küldjük a 0x50 ('P') indító karaktert, amire válaszul: 0xAB-t küld vissza. · Ezután küldjük a 0x51 ('Q') karaktert, mire már készen ál a hex kódok fogadására. Python példa kód: import serial import time fd=serial.Serial("COM3",9600) time.sleep(1) fd.write('x50') time.sleep(0.5) fd.write('x51') def relay_1(): fd.write('x00') time.sleep(1) fd.write('x01') if __name__ == "__main__": relay_1()
|
