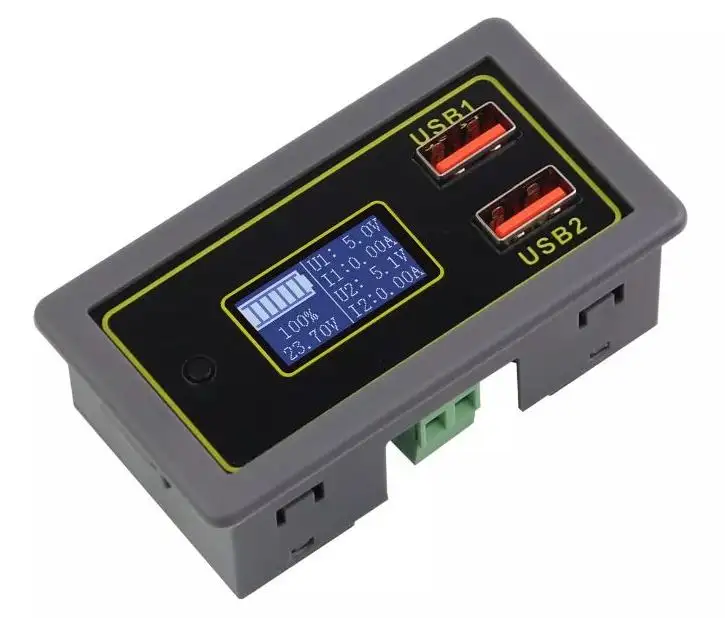

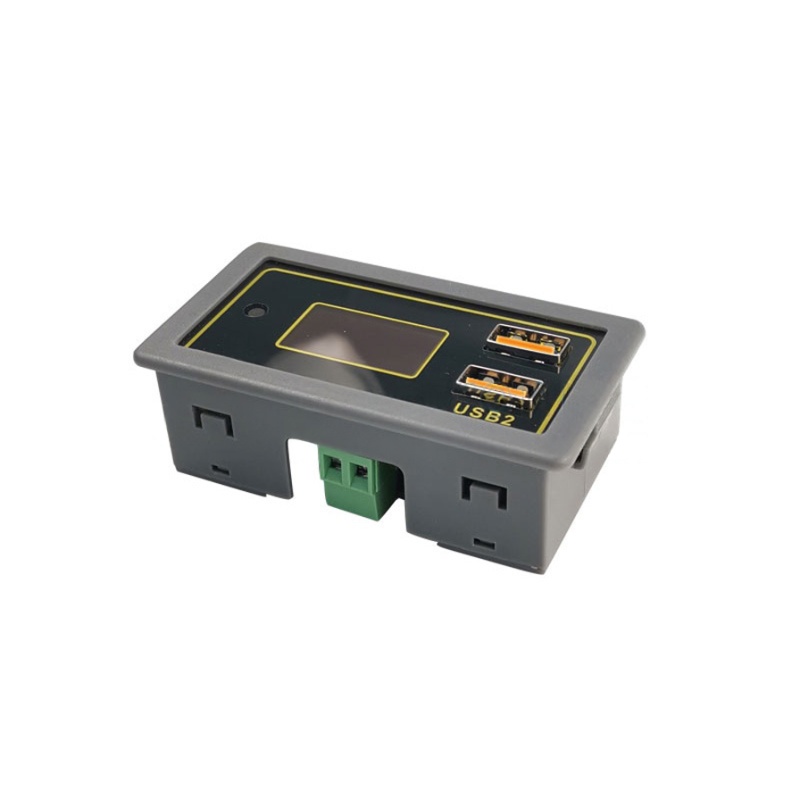

A ZK-BC típusú akkumulátortöltöttség-kijelző egy egyszerű, mégis hatékony eszköz, amely valós idejű információt nyújt az akkumulátor feszültségéről és töltöttségi szintjéről. Ez különösen hasznos járművekben, napelemes rendszerekben vagy bármilyen akkumulátoros alkalmazásban, ahol fontos az energiaellátás állapotának nyomon követése.

Rendkívül egyszerű egy gombos beállítás.
USB QC gyorstöltés, automatikusan emeli 5V-ról a feszültséget az erre képes eszközökhöz.

Főbb jellemzők:

• Feszültségtartomány: Általában 8V és 100V között, de a pontos tartomány a konkrét modelltől függ.
• Kijelző: Digitális LED vagy LCD, amely mutatja a valós idejű feszültséget és a hozzávetőleges töltöttségi szintet.
• Csatlakozás: Két vezetékes rendszer, egyszerűen csatlakoztatható az akkumulátor pozitív és negatív pólusaihoz.
• Energiafogyasztás: Alacsony, így minimális hatással van az akkumulátor élettartamára.

Működési elv: A ZK-BC kijelző az akkumulátor feszültségét méri, és ezt az értéket használja a töltöttségi szint becslésére. A feszültség és a töltöttségi szint közötti kapcsolat az akkumulátor típusától függ, így a kijelző által mutatott értékek tájékoztató jellegűek.

Használat:

1. Csatlakoztatás: Kösse a kijelző piros vezetékét az akkumulátor pozitív (+) pólusához, a fekete vezetéket pedig a negatív (-) pólushoz.
2. Bekapcsolás: A csatlakoztatás után a kijelző automatikusan bekapcsol, és megjeleníti a mért feszültséget.
3. Leolvasás: A kijelzőn látható feszültségérték alapján következtethet az akkumulátor töltöttségi szintjére. Például egy 12V-os ólom-sav akkumulátor esetében a 12,6V körüli érték teljes töltöttséget, míg a 11,8V alatti érték alacsony töltöttséget jelez.

Fontos megjegyzések:

• Pontosság: A kijelző által mutatott töltöttségi szint becsült érték, amelyet befolyásolhat az akkumulátor típusa, kora és hőmérséklete.
• Biztonság: A csatlakoztatás előtt győződjön meg arról, hogy a vezetékek megfelelően szigeteltek, és kerülje a rövidzárlatot.
• Karbantartás: Rendszeresen ellenőrizze a csatlakozásokat és tisztítsa meg a kijelzőt a pontos leolvasás érdekében.

Összességében a ZK-BC akkumulátortöltöttség-kijelző egyszerű és hatékony eszköz az akkumulátor állapotának nyomon követésére, hozzájárulva a rendszer megbízhatóságához és az akkumulátor élettartamának meghosszabbításához.

Beállítási Paraméterek:
1>. Használható 1-2 db 12V-os ólom-savas akkumulátor, 2-7 db 3,7V-os hagyományos lítium akkumulátor és 2-8 db 3,2V-os lítium-vas-foszfát akkumulátor mérésére.
2>. A felhasználónak be kell állítania az akkumulátor típusát és számát a mérés előtt.
3>. Több akkumulátort sorba kell kötni.
4>. Rövid gombnyomás: a kijelző háttérvilágításának be-/kikapcsolása.

5>. Akkumulátor Típus és akkumulátorszám beállítása:
5.1>. Tartsa lenyomva a gombot körülbelül 3 másodpercig az akkumulátor típusának kiválasztásához.
5.2>. Rövid gombnyomás a típus módosításához. Három típus érhető el:
5.2.1>. Pb12V: 12V-os ólom-savas akkumulátor mérésére.
5.2.2>. Li3.7V: 3,7V-os hagyományos lítium akkumulátor mérésére, például 18650-es akkumulátor.
5.2.3>. Fe3.2V: 3,2V-os lítium-vas-foszfát akkumulátor mérésére.
5.3>. Tartsa lenyomva a gombot körülbelül 3 másodpercig a típus kiválasztása után az akkumulátorok számának kiválasztásához.
5.4>. Rövid gombnyomás az akkumulátorok számának módosításához. Az elérhető szám a típustól függ:
5.4.1>. Pb12V: választható 1S vagy 2S (1-2 db 12V-os ólom-savas akkumulátor soros kapcsolással).
5.4.2>. Li3.7V: választható 2S-7S (2-7 db 3,7V-os lítium akkumulátor soros kapcsolással).
5.4.3>. Fe3.2V: választható 2S-8S (2-8 db 3,2V-os lítium-vas-foszfát akkumulátor soros kapcsolással).
5.5>. Tartsa lenyomva a gombot körülbelül 3 másodpercig a beállítások mentéséhez és kilépéshez.

Akkumulátor Kapacitás Jelző:
1>. 12V-os ólom-savas akkumulátor: A névleges feszültség 12V, a maximális feszültség töltés után 13,8V-14,5V.
2>. 3,7V-os hagyományos lítium akkumulátor: A névleges feszültség 3,7V, a maximális feszültség töltés után 4,2V.
3>. 3,2V-os lítium-vas-foszfát akkumulátor: A névleges feszültség 3,2V, a maximális feszültség töltés után 3,7V.
4>. Az akkumulátor szimbólum hét szegmenst tartalmaz, különböző feszültségek esetén különböző szegmensek jelennek meg.

5>. 12V-os ólom-savas akkumulátor (N az akkumulátorok számát jelöli, 1 vagy 2 lehet):
5.1>. 1 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N10,8V+/-1%.
5.2>. 2 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N11,2V+/-1%.
5.3>. 3 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N11,5V+/-1%.
5.4>. 4 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N11,8V+/-1%.
5.5>. 5 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N12,2V+/-1%.
5.6>. 6 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N12,5V+/-1%.
5.7>. 7 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N*12,8V+/-1%.

6>. 3,7V-os hagyományos lítium akkumulátor (N az akkumulátorok számát jelöli, 2-7 lehet):
6.1>. 1 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,21V+/-1%.
6.2>. 2 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,31V+/-1%.
6.3>. 3 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,48V+/-1%.
6.4>. 4 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,61V+/-1%.
6.5>. 5 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,73V+/-1%.
6.6>. 6 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,86V+/-1%.
6.7>. 7 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N*3,97V+/-1%.

7>. 3,2V-os lítium-vas-foszfát akkumulátor (N az akkumulátorok számát jelöli, 2-8 lehet):
7.1>. 1 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N2,72V+/-1%.
7.2>. 2 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N2,81V+/-1%.
7.3>. 3 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N2,90V+/-1%.
7.4>. 4 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N2,98V+/-1%.
7.5>. 5 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,07V+/-1%.
7.6>. 6 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N3,16V+/-1%.
7.7>. 7 szegmens jelenik meg, ha az akkumulátor feszültsége nagyobb mint N*3,24V+/-1%.

Megjegyzés:
1>. Állítsa be helyesen a paramétereket a mért akkumulátor alapján. Ellenkező esetben hibát fog jelezni.
2>. Alapértelmezettként 2 db 12V-os ólom-savas akkumulátor van kiválasztva.
