Könnyen programozható 16 csatornás USB relés modul.
Az USB-s logikai soros TTL vezérlésnek köszönhetően soros portként vezérelhető, külön driver vagy bonyolultabb meghajtó programok nélkül, szinte bármilyen programozási nyelvben néhány perc alatt minta program készíthet, vagy soros terminál programokból vezérelhető.

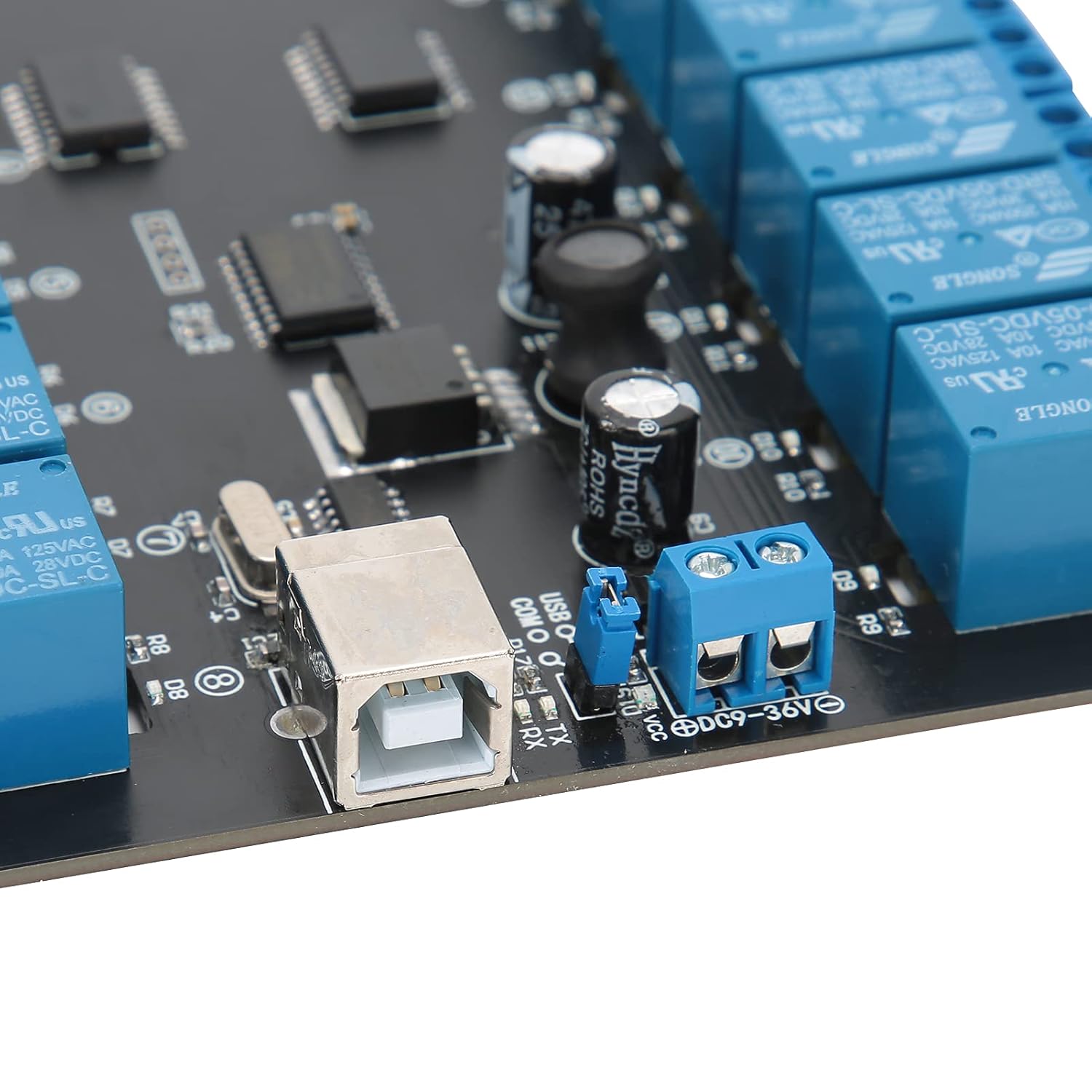

Amennyiben az USB kimenet nem csak régi szabványú 500mA-es, úgy az összes 16 relé behúzásához már 750mA elegendő, egyébként külön táplálás szükséges: 9-36V DC, az USB terhelése nélkül, jumperrel állítható.
Alapos cheksum-mal ellátott vezérlő kódok, a biztonságos kommunikáció végett, és a hibás kommunikáció miatti véletlen kapcsolások kivédésére.

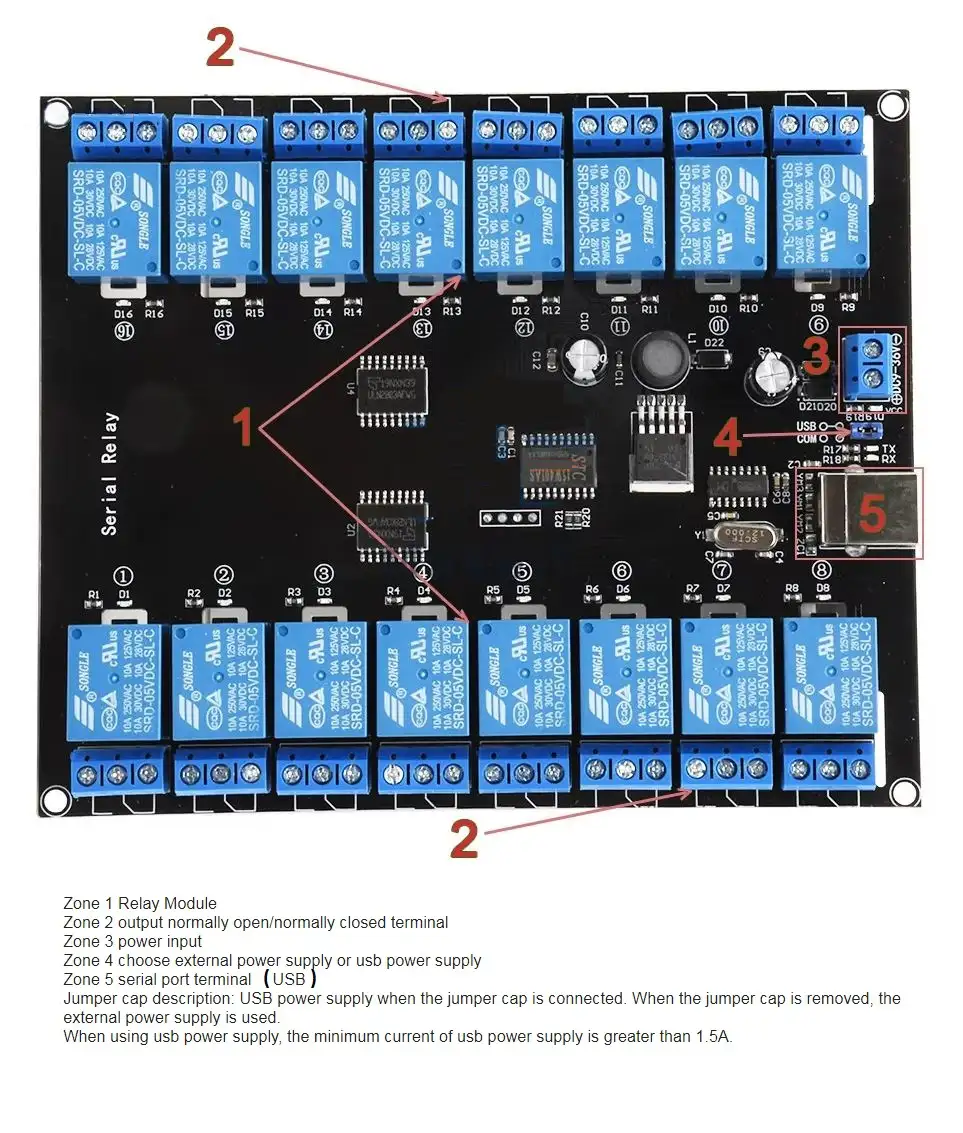

A modul felépítése szerint az USB soros TTL illesztővel rendelkezik, egy IC vezérli a beépített DC-DC konvertert, mely jumperrel bekapcsolható külső táplálásos működéshez. Egy mikroprocesszor vezérli a működést, melyre multiplexelve van két tranzisztor sor IC a relék behúzásához.
Description:

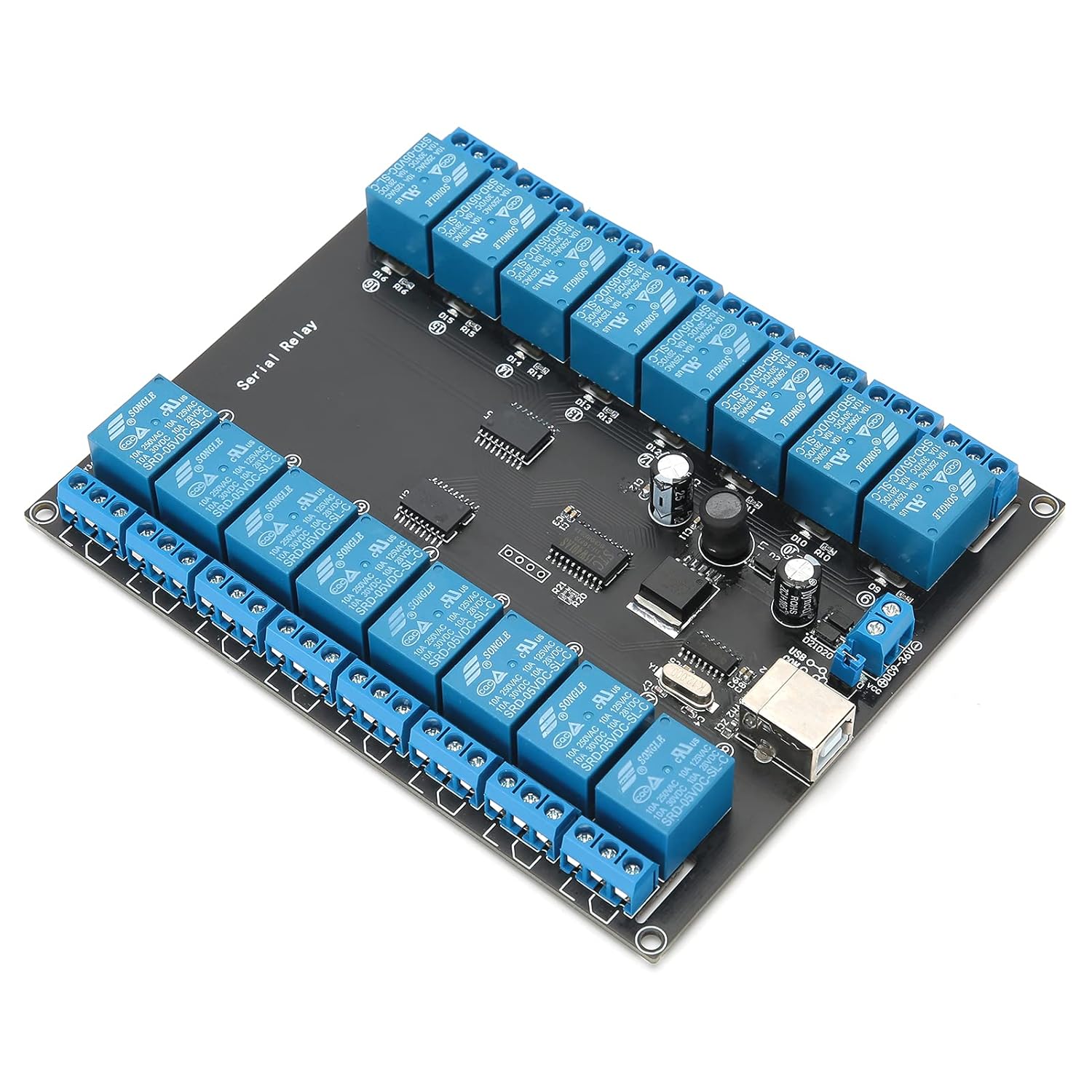

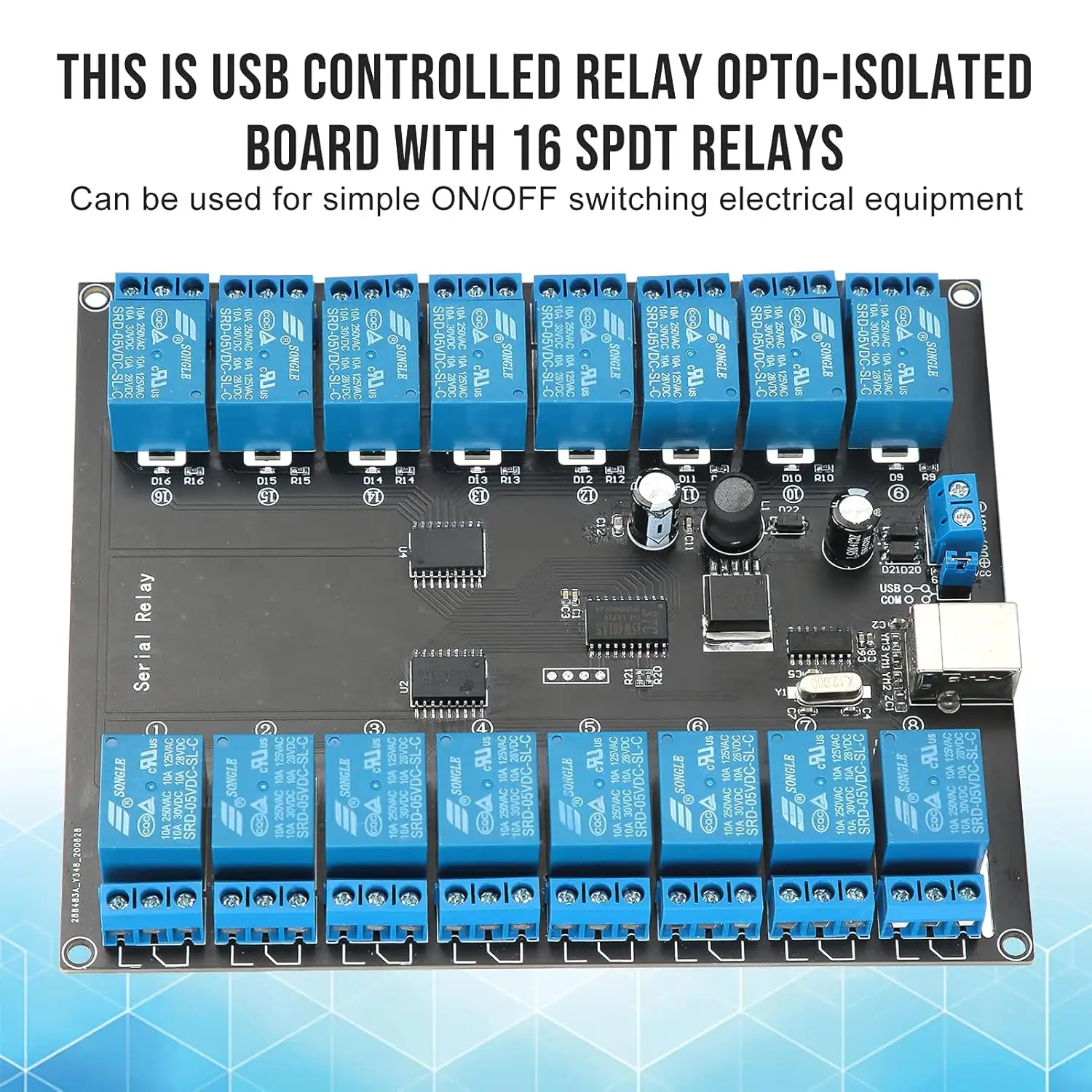

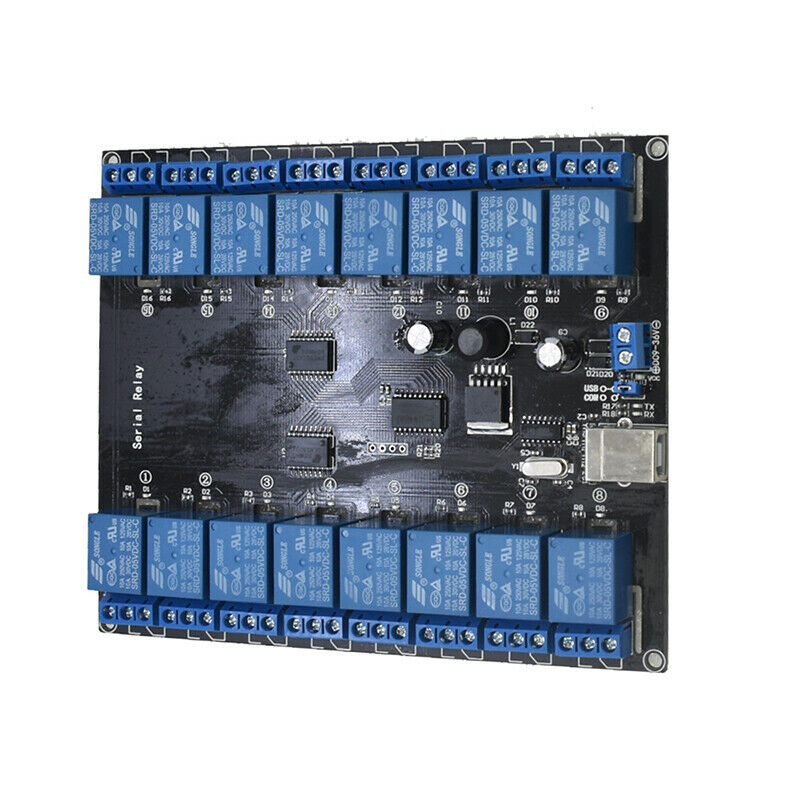

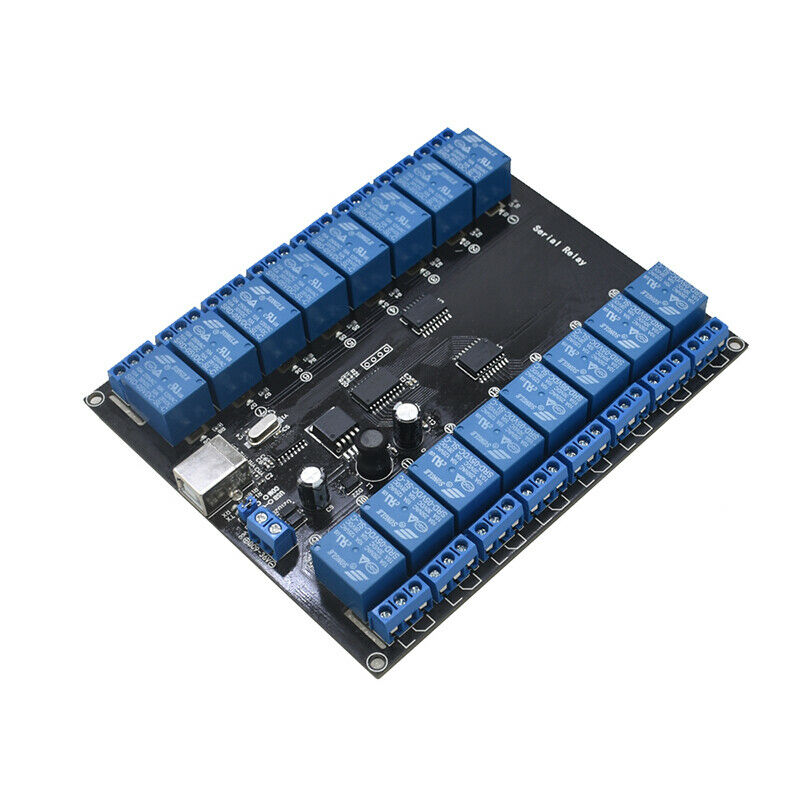

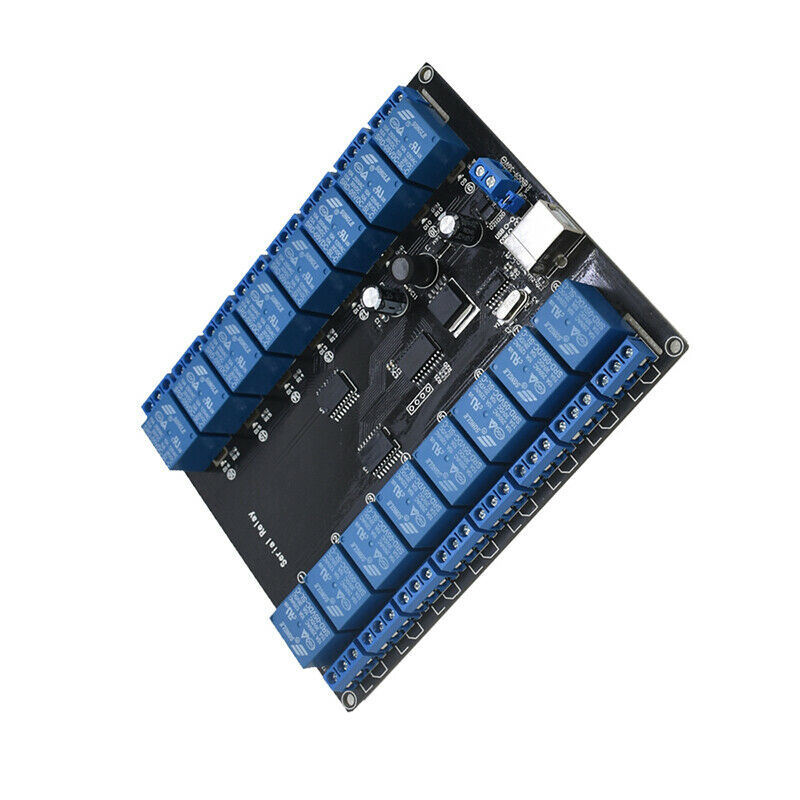

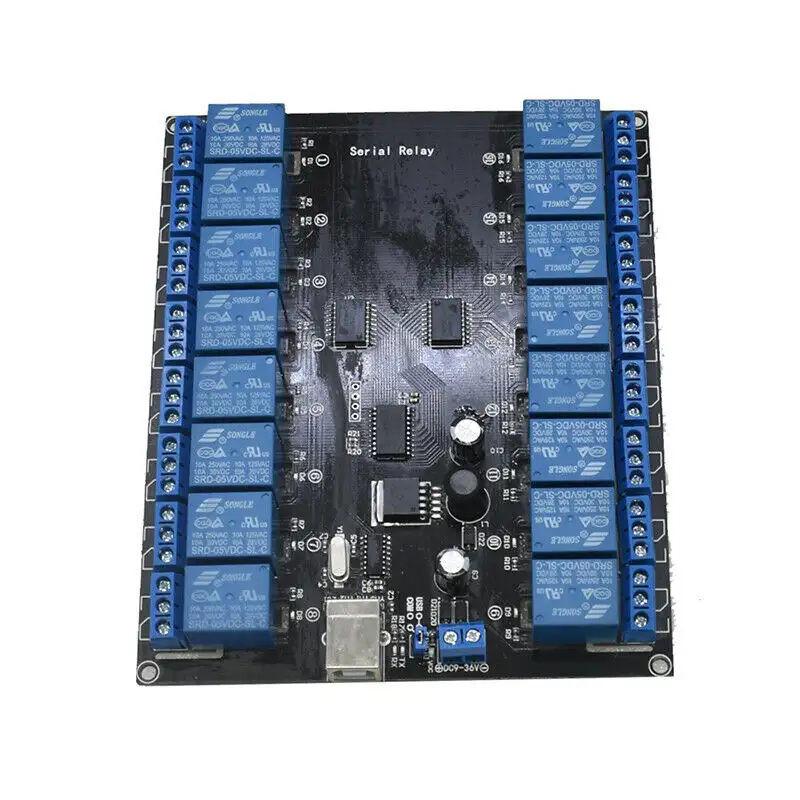

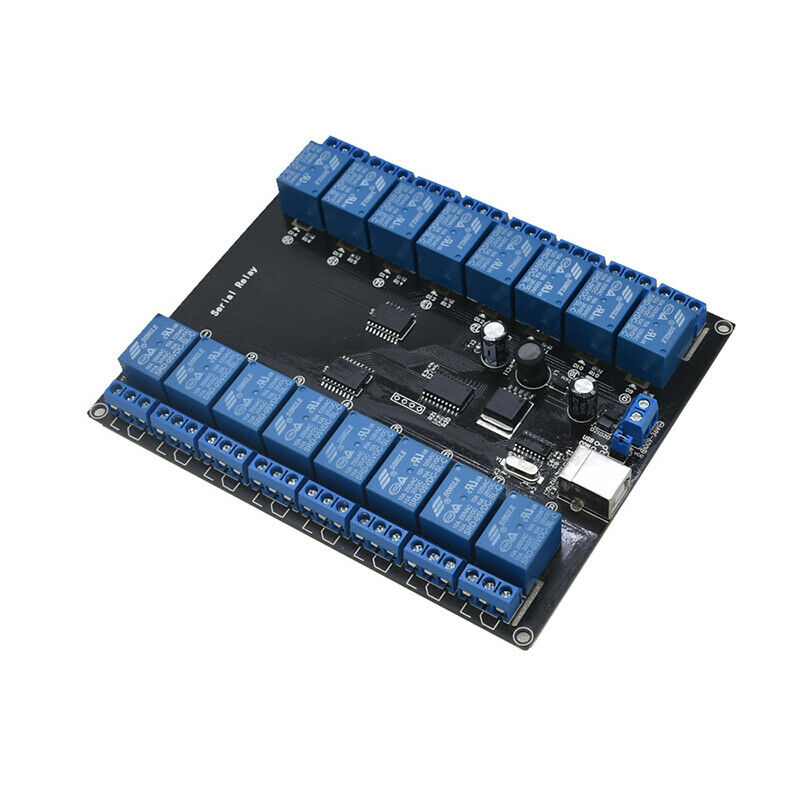

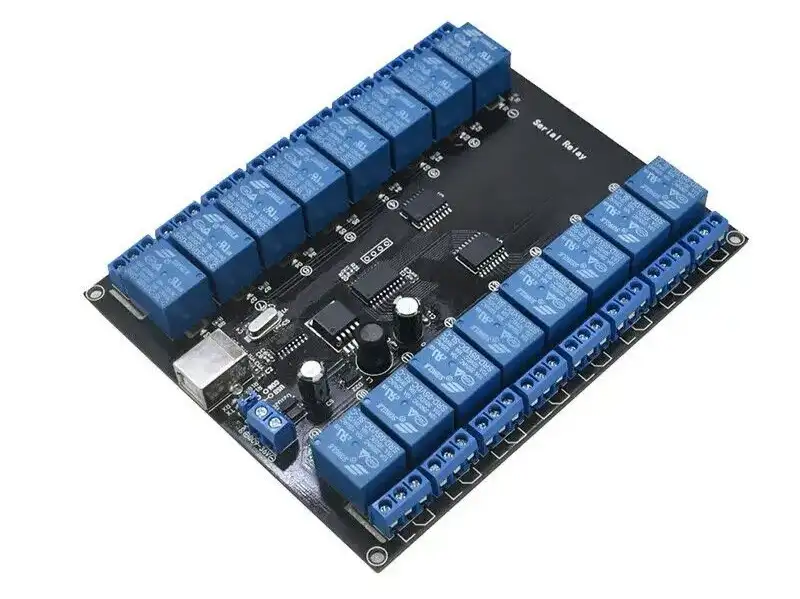

This is USB controlled relay opto-isolated board with 16 SPDT relays.
You can use it for simple ON/OFF switching electrical devices - home lights, DC motors, solenoids and others.
It can help you building projects like robotics and home automation.
Specifications:

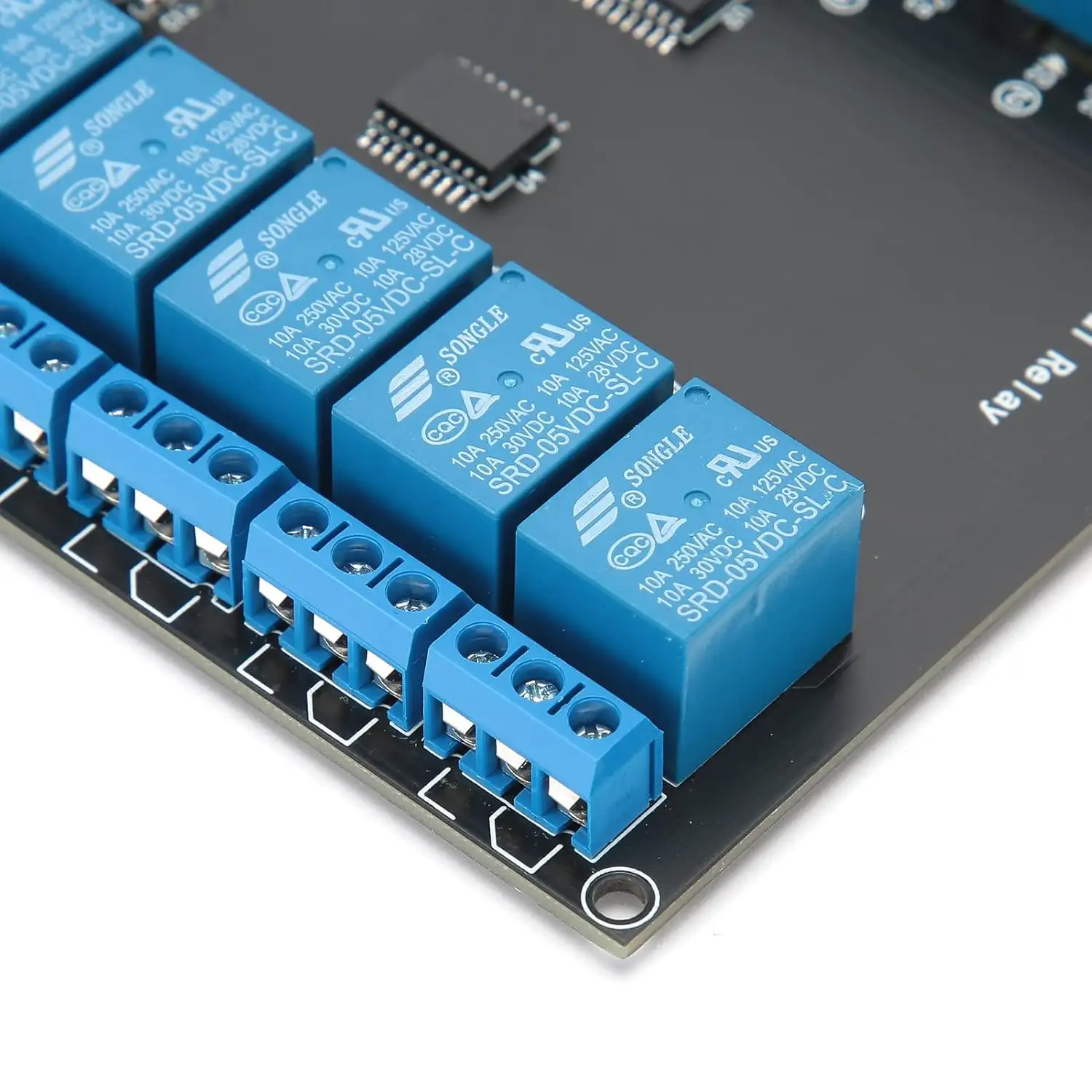

Maximum load: 10A/250V
Power supply: DC 9-36V (abs. max: DC 7V~38V )
LED for each relay output
Power LED
USB LED
Feature:
1. This is USB controlled relay opto‑isolated board with 16 SPDT relays.
2. It can be used for simple ON/OFF switching electrical equipment.

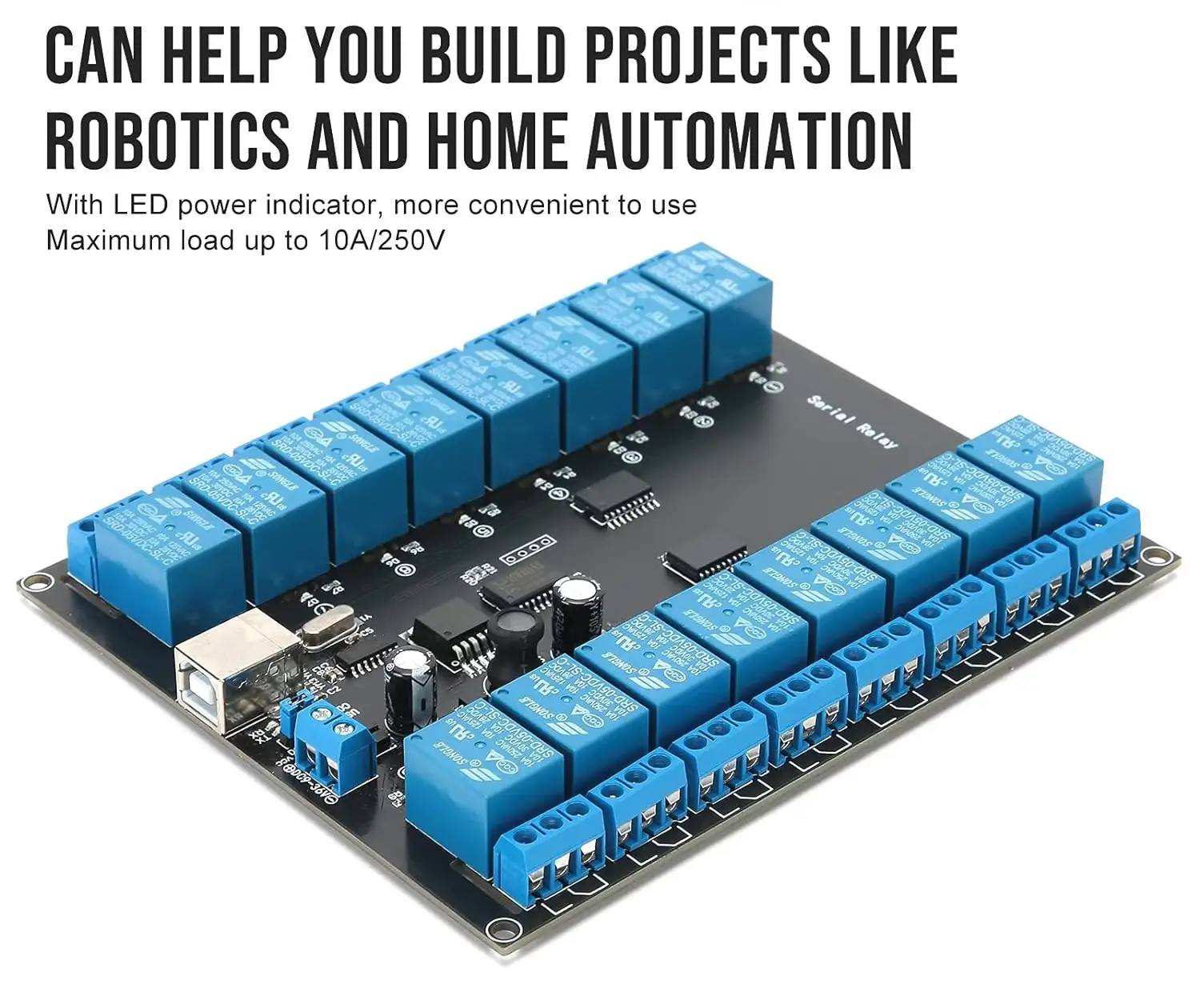

3. Can help you build projects like robotics and home automation.
4. With LED power indicator, more convenient to use.
5. Maximum load up to 10A/250V.
Soremelés és kocsivissza is szükséges (\r\n) az üzenetek végéhez
Parancsok a vezérléshez szöveges (ASCII) esetén:
Szöveges módban (pl. soros konzol esetén). A parancsok elején a kettőspont ":" része a szöveges parancsnak, és a végén szükséges "\r\n" is.
Szöveges módban (pl. soros konzol esetén). A parancsok elején a kettőspont ":" része a szöveges parancsnak, és a végén szükséges "\r\n" is.
1.nyitas :FE050000FF00FE
1.zaras :FE0500000000FD
2.nyitas :FE050001FF00FD
2.zaras :FE0500010000FC
3.nyitas :FE050002FF00FC
3.zaras :FE0500020000FB
4.nyitas :FE050003FF00FB
4.zaras :FE0500030000FA
5.nyitas :FE050004FF00FA
5.zaras :FE0500040000F9
6.nyitas :FE050005FF00F9
6.zaras :FE0500050000F8
7.nyitas :FE050006FF00F8
7.zaras :FE0500060000F7
8.nyitas :FE050007FF00F7
8.zaras :FE0500070000F6
9.nyitas :FE050008FF00F6
9.zaras :FE0500080000F5
10.nyit :FE050009FF00F5
10.zaras :FE0500090000F4
11.nyit :FE05000AFF00F4
11.zaras :FE05000A0000F3
12.nyit :FE05000BFF00F3
12.zaras :FE05000B0000F2
13.nyit :FE05000CFF00F2
13.zaras :FE05000C0000F1
14.nyit :FE05000DFF00F1
14.zaras :FE05000D0000F0
15.nyit :FE05000EFF00F0
15.zaras :FE05000E0000FF
16.nyit :FE05000FFF00FF
16.zaras :FE05000F0000E9
összes nyit :FE0F0000001002FFFFE3
összes zár :FE0F00000010020000E1
Parancsok a vezérléshez HEXA esetén:
17 byte küldése szüksége, ahol az első mindig a 3A (azaz szövegesen a ":" kettőspont), és a vége mindig a 0D 0A (ami a soremelés és kocsivissza, azaz a "\r\n" karakterek)
Parancsok a vezérléshez HEXA esetén:
17 byte küldése szüksége, ahol az első mindig a 3A (azaz szövegesen a ":" kettőspont), és a vége mindig a 0D 0A (ami a soremelés és kocsivissza, azaz a "\r\n" karakterek)
relay 1 open 3A 46 45 30 35 30 30 30 30 46 46 30 30 46 45 0D 0A
relay 1 close 3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A
relay 2 open 3A 46 45 30 35 30 30 30 31 46 46 30 30 46 44 0D 0A
relay 2 close 3A 46 45 30 35 30 30 30 31 30 30 30 30 46 43 0D 0A
relay 3 open 3A 46 45 30 35 30 30 30 32 46 46 30 30 46 43 0D 0A
relay 3 close 3A 46 45 30 35 30 30 30 32 30 30 30 30 46 42 0D 0A
relay 4 open 3A 46 45 30 35 30 30 30 33 46 46 30 30 46 42 0D 0A
relay 4 close 3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
relay 5 open 3A 46 45 30 35 30 30 30 34 46 46 30 30 46 41 0D 0A
relay 5 close 3A 46 45 30 35 30 30 30 34 30 30 30 30 46 39 0D 0A
relay 6 open 3A 46 45 30 35 30 30 30 35 46 46 30 30 46 39 0D 0A
relay 6 close 3A 46 45 30 35 30 30 30 35 30 30 30 30 46 38 0D 0A
relay 7 open 3A 46 45 30 35 30 30 30 36 46 46 30 30 46 38 0D 0A
relay 7 close 3A 46 45 30 35 30 30 30 36 30 30 30 30 46 37 0D 0A
relay 8 open 3A 46 45 30 35 30 30 30 37 46 46 30 30 46 37 0D 0A
relay 8 close 3A 46 45 30 35 30 30 30 37 30 30 30 30 46 36 0D 0A
relay 9 open 3A 46 45 30 35 30 30 30 38 46 46 30 30 46 36 0D 0A
relay 9 close 3A 46 45 30 35 30 30 30 38 30 30 30 30 46 35 0D 0A
relay 10 open 3A 46 45 30 35 30 30 30 39 46 46 30 30 46 35 0D 0A
relay 10 close 3A 46 45 30 35 30 30 30 39 30 30 30 30 46 34 0D 0A
relay 11 open 3A 46 45 30 35 30 30 30 41 46 46 30 30 46 34 0D 0A
relay 11 close 3A 46 45 30 35 30 30 30 41 30 30 30 30 46 33 0D 0A
relay 12 open 3A 46 45 30 35 30 30 30 42 46 46 30 30 46 33 0D 0A
relay 12 close 3A 46 45 30 35 30 30 30 42 30 30 30 30 46 32 0D 0A
relay 13 open 3A 46 45 30 35 30 30 30 43 46 46 30 30 46 32 0D 0A
relay 13 close 3A 46 45 30 35 30 30 30 43 30 30 30 30 46 31 0D 0A
relay 14 open 3A 46 45 30 35 30 30 30 44 46 46 30 30 46 31 0D 0A
relay 14 close 3A 46 45 30 35 30 30 30 44 30 30 30 30 46 30 0D 0A
relay 15 open 3A 46 45 30 35 30 30 30 45 46 46 30 30 46 30 0D 0A
relay 15 close 3A 46 45 30 35 30 30 30 45 30 30 30 30 46 46 0D 0A
relay 16 open 3A 46 45 30 35 30 30 30 46 46 46 30 30 46 46 0D 0A
relay 16 close 3A 46 45 30 35 30 30 30 46 30 30 30 30 46 45 0D 0A
Total open 3A 46 45 30 46 30 30 30 30 30 30 31 30 30 32 46 46 46 45 33 0D 0A
Total close 3A 46 45 30 46 30 30 30 30 30 30 30 31 30 30 32 30 30 30 30 45 31 0D 0A
