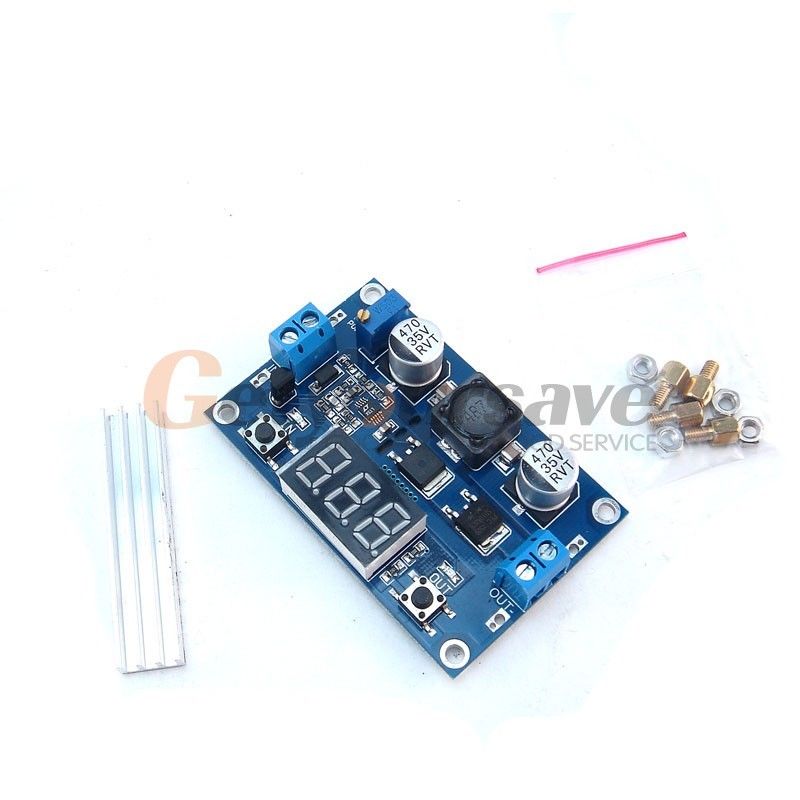

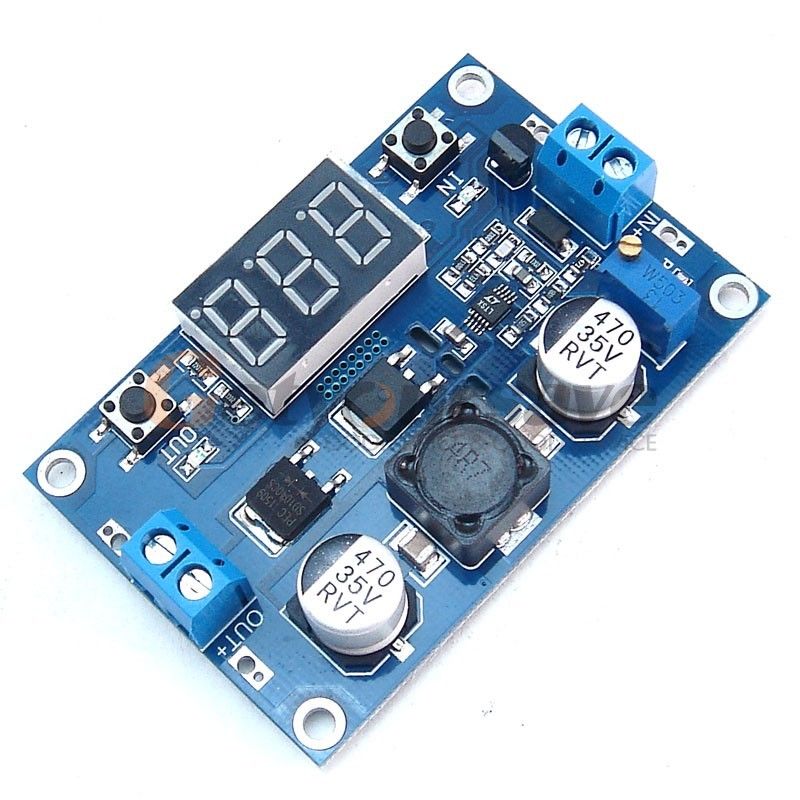

Fel konvertáló, step-up, boost DC-DC konverter kijelzővel.
Abs.Max.: 6A kimenet és max 9A bementi pillanatnyi terhelés.
Beépítésnél biztosítani kell a jó hőelvezetést.

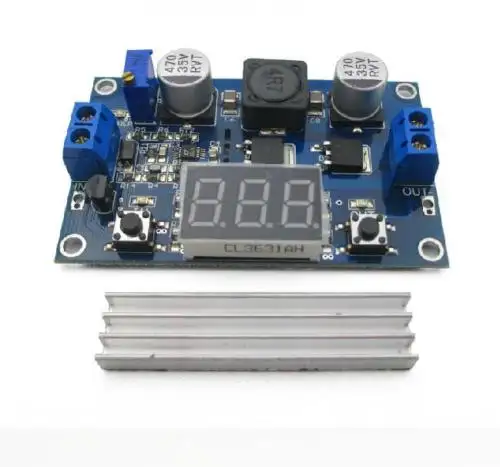

A borda hővezető 3M öntapadó réteggel ellátva.
Nagyon kis holtterű step-up konverter, például 12V bemenetnél már 11.85-től állítható a kimenet felfele (megjegyzés: a 100% terhelhetőség +0.5V különbségtől érhető el)
A kimenet állítása a helikális potméterrel történik, óramutató járásával megegyezően (CV) tekerve növelhető a kimenet, ellentétes irányban (CCV) csökken a kimenet.
Nagyon kis holtterű step-up konverter, például 12V bemenetnél már 11.85-től állítható a kimenet felfele (megjegyzés: a 100% terhelhetőség +0.5V különbségtől érhető el)
A kimenet állítása a helikális potméterrel történik, óramutató járásával megegyezően (CV) tekerve növelhető a kimenet, ellentétes irányban (CCV) csökken a kimenet.
A mért feszültség értékek kalibrálhatóak: a kimeneti és bemeneti offset külön-külön állítható. A beállításhoz válasszuk ki a ki/bemenetet. Ezután nyomjuk hosszan az OUT gombot a kijelző villogásáig. Ha a kijelző villog, akkor az OUT gombbal növelhető,
az IN gombal csökkenhető az offset értéke.
az IN gombal csökkenhető az offset értéke.
A kijelző az IN gombbal kikapcsolható.
Size:67.5mmx41.5mmx14mm/2.66"x1.63"x0.55"(inch) (approx).
Weight:28 g
Performance parameters：
1.Input Voltage:3-35V DC
(Note: When input voltage is less than 4V, onboard voltmeter will not work).
2.Input Current:9A (max).
3.Output Voltage:3.5-35V DC
(this board is boosting board, output voltage>=Input voltage).
4.Output Current:6A (max).
5.Output Power: 65W (when the input and output voltage greater than 20V up to 100W).

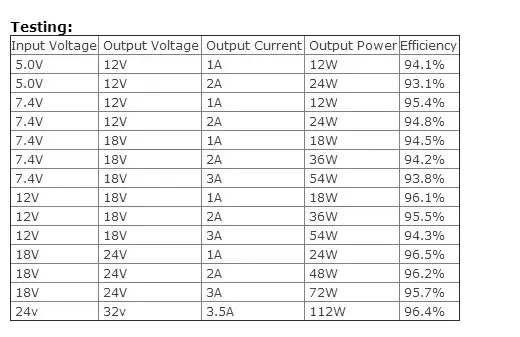

6.Conversion Efficiency: 96% (the highest).
7.Output Ripple:40mV(TYP).
8.Onboard Voltmeter Range:4-40V .
9.Error:+/-0.1V.
The module has high power output and efficiency (up to 96%).
The output can be up to 65W (and can further reach 100W when enhance heat-transfer).

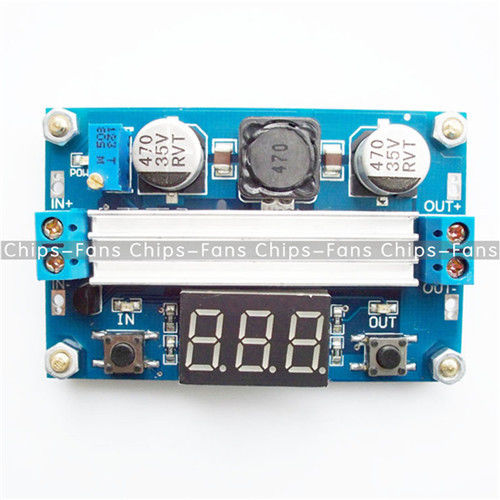

Onboard we have a voltmeter to show clearly the input / output voltage
(we can select to show input/output voltage by pressing on the button onboard).
When the "IN" LED lights on, the voltmeter displays input voltage;
When the "OUT" LED lights on, the voltmeter displays output voltage.
We can also turn off the voltmeter LED by removing the jumper cap at "P3 (please refer to below image)".
We can easily adjust voltage by the potentiometer onboard and the voltmeter onboard.
We won't even need a multi-meter when adjusting. Very convenient!!!
Note 1: No reverse connection protection, please pay attention to see the positive and negative input terminal.
Note 2:The power module useage requires basic electronic circuit, improper use can damage
IN+: Input Positive
IN-: Input Negative
OUT+: Output Positive
OUT-: Output Negative
This product adopts boost IC American imported and high power MOS tube,
output large power, high efficiency (96%), wide working voltage, the output power reaches 65W,
when the input and output voltage is above 20V, it can be achieved when the 100W output power.
Megjegyzés: nincs polaritás védelem a hatásfok érdekében, ügyelni kell a bekötésnél!
Figyelem: A túlterhelésből és szakszerűtlen bekötésből származó meghibásodások esetében garanciális kötelezettségünk megszűnik!
