Beépített Tcrt5000 szenzorral, egyszerű kompakt, olcsó alap vonalkövetésre alkalmas szenzor modul
TCRT5000 Tracker Optical Sensor Probe Infrared
TCRT5000 Tracker Optical Sensor Probe Infrared
1 Channel Tracing Module 1 Way Intelligent Vehicle TCRT5000 Tracker Optical Sensor Probe Infrared For Arduino
1. Application
Meter pulse data sampling
Fax machines paper shredders detection
Obstacle detection
Black and white line detection
2. Product Description
TCRT5000 infrared reflective sensor
Detects the reflected distance: 1mm ~ 25mm Applicable
The working voltage: 5V
The output format: digital signal (0 and 1)
A fixed bolt hole for easy installation
Small PCB board size: 3.5cm x 1cm
A single weight: 4.5g

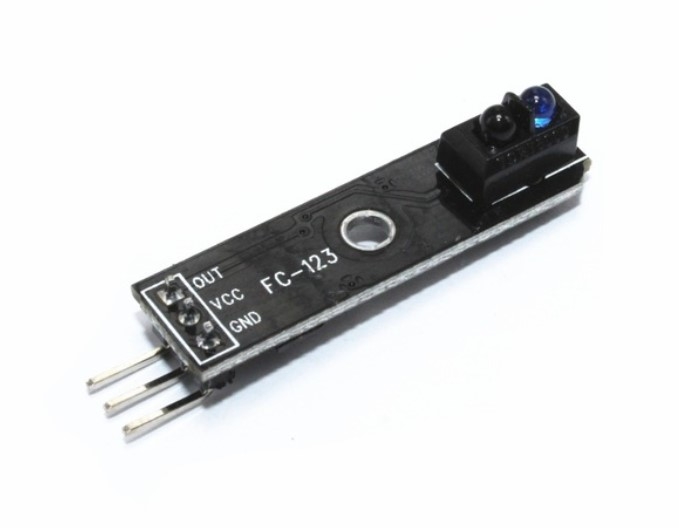

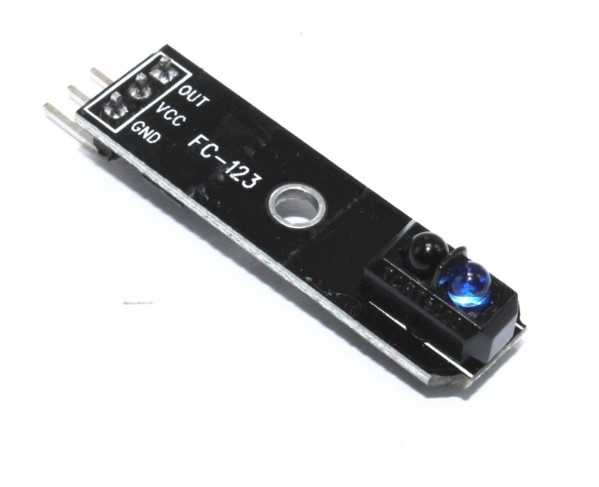

3. Wiring:
VCC: positive power supply (5V)
GND: negative one
OUT: high/low switch signal (digital signal 0 and 1)

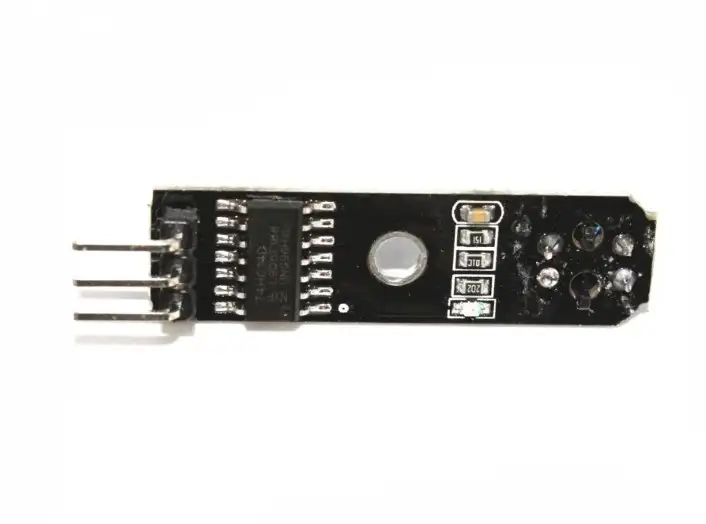

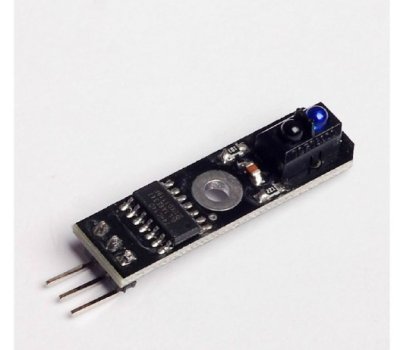

Többféle verzió készült már (képek alapján), de mindig ugyanaz az áramkör alapján!
