Topológia: Step Up / Boost

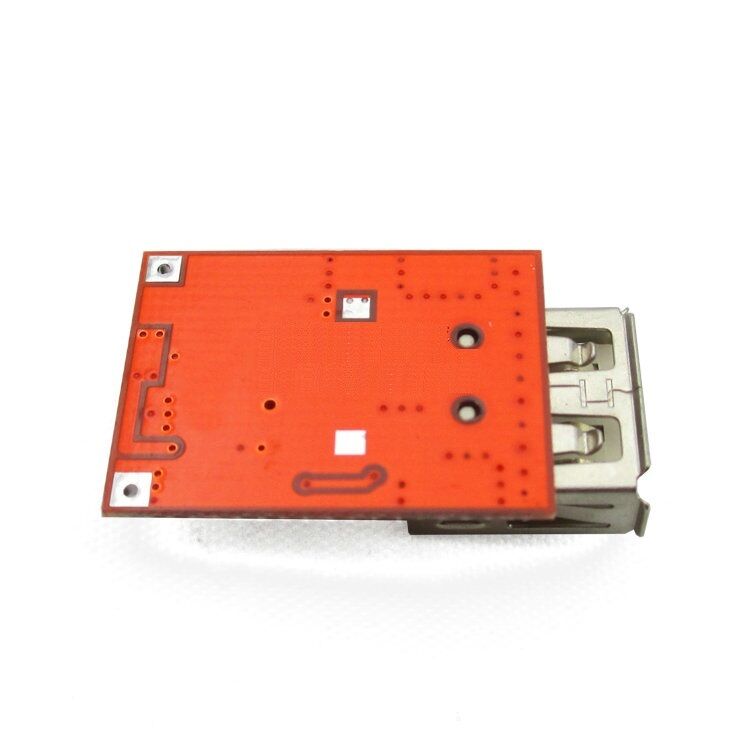

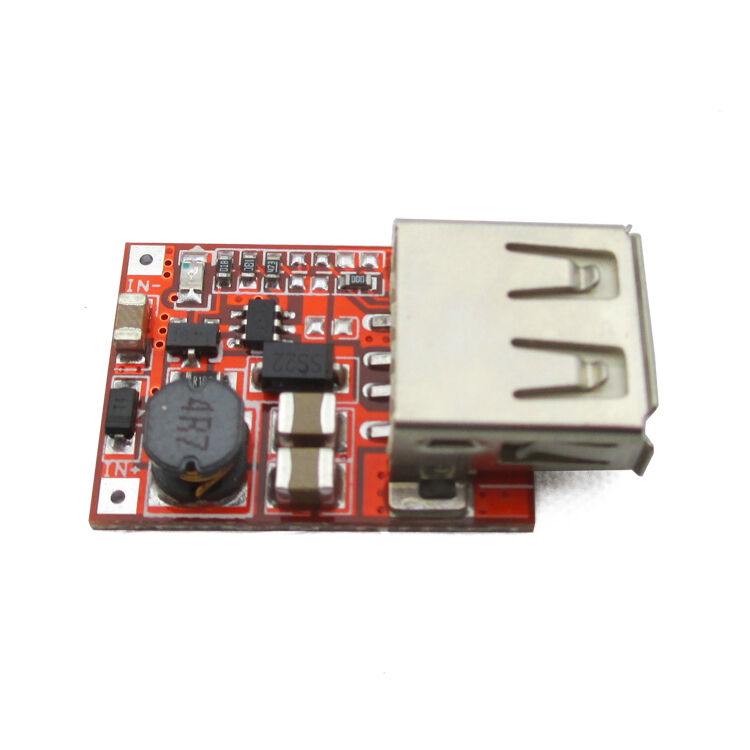

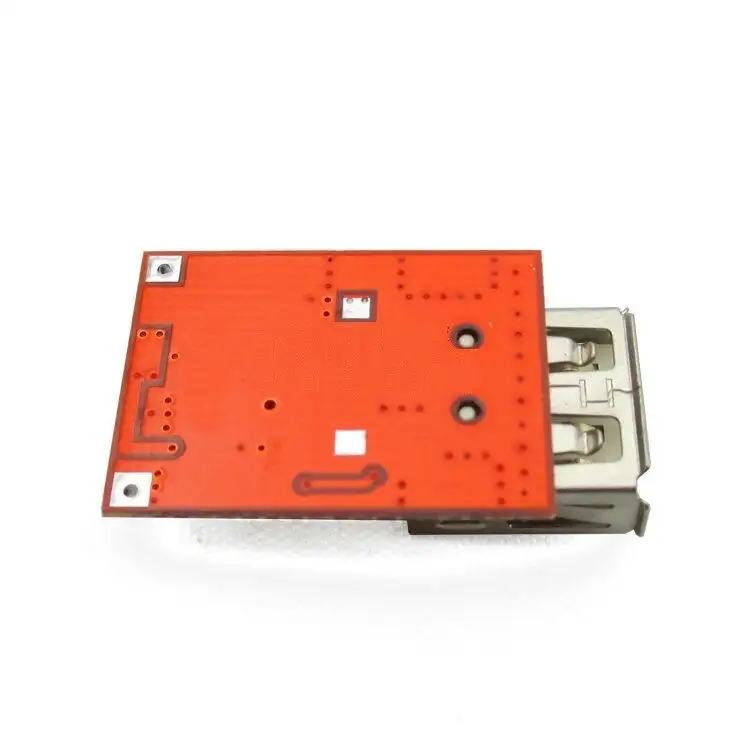

Fel konvertáló DC-DC modul, névlegesen 3V bemenet 5V kimenetre, max 1A terhelésre,
de a gyakorlatban 2.5V-5V bemenettel, és 4-12V kimenet is megoldható, ha a fix ellenállást lecseréljük a vezérlő IC-nek megfelelően.
Ajánlott: elemes, akkus, NiCD NiMH vagy LiIon LiPo 1 cellás akkuk használatához, USB-s töltő, mp3 mp4, videó lejátszók, GPS, telefon, kamera, PSP, iPhone stb. táplálására
Jellemzők:
- Taiwani IC-vel szerelt, magas hatásfok (92%-ig),
- Taiwani IC-vel szerelt, magas hatásfok (92%-ig),
- beépíett over-current protection chip túláramra
- undervoltage protection alacsony feszültségre, 2.5V-ra, akku túlmerítés védelmére
- a fix ellenállás cserélhető, így a fix 5V-os kimenet akár 12V-ig emelhető, amennyiben 5W-nál kisebb a teljesítmény
- jó minőségű: TDK multilayer ceramic capacitors as main filter capacitor, the output ripple can be as low as 20mV (5V1A output case)
- szabvány USB csatlakozóval
- a fix ellenállás cserélhető, így a fix 5V-os kimenet akár 12V-ig emelhető, amennyiben 5W-nál kisebb a teljesítmény
- jó minőségű: TDK multilayer ceramic capacitors as main filter capacitor, the output ripple can be as low as 20mV (5V1A output case)
- szabvány USB csatlakozóval
Specifikáció:
Module properties: Non-isolated step-up module (BOOST)
Input voltage: 2.5-6V
Output voltage: 4-12 V (Adjustable (need to replacing the resistance to adjustable), the default 5 v)
Output current: 1000mA (Max)
Efficiency: 92%(Max) (the higher the input voltage, the higher the efficiency)
Switching frequency: 1MHz
Output ripple: 20mV (MAX)
Operating temperature: Industrial (-40°c to +85°c)
Voltage regulation: ±2.5%
Short circuit protection: None (please use the lithium battery with protection)
Input Reverse Polarity Protection: None
Input: IN + postive, IN - negative
Output: USB output
Size: 3 x 1.3 x 0.8cm
Applications:
DIY a mobile power supply, only need one battery, you can output 5V voltage for your phone, MP3, MP4, PSP charger, very easy.
In order to power your electronic devices when your device needs 5V power supply, when you only have lithium battery, this module can be directly step-up to 5V, solve your problems.
Bekötés:
A modulon feliratozva van a polaritás. Gyárilag fix 5V-os kimenet.
A helytelen bekötéssel károsodhat a modul, vagy a táplált fogyasztó!
A modulon van LED indikátor visszajelző a működésről.
IN - (negative input)
IN + (positive input)
OUT-(negative output)
UT + (positive output)
IN + (positive input)
OUT-(negative output)
UT + (positive output)
Figyelem: A túlterhelésből és szakszerűtlen bekötésből száramazó meghibásodások esetében garanciális kötelezettségünk megszűnik!
