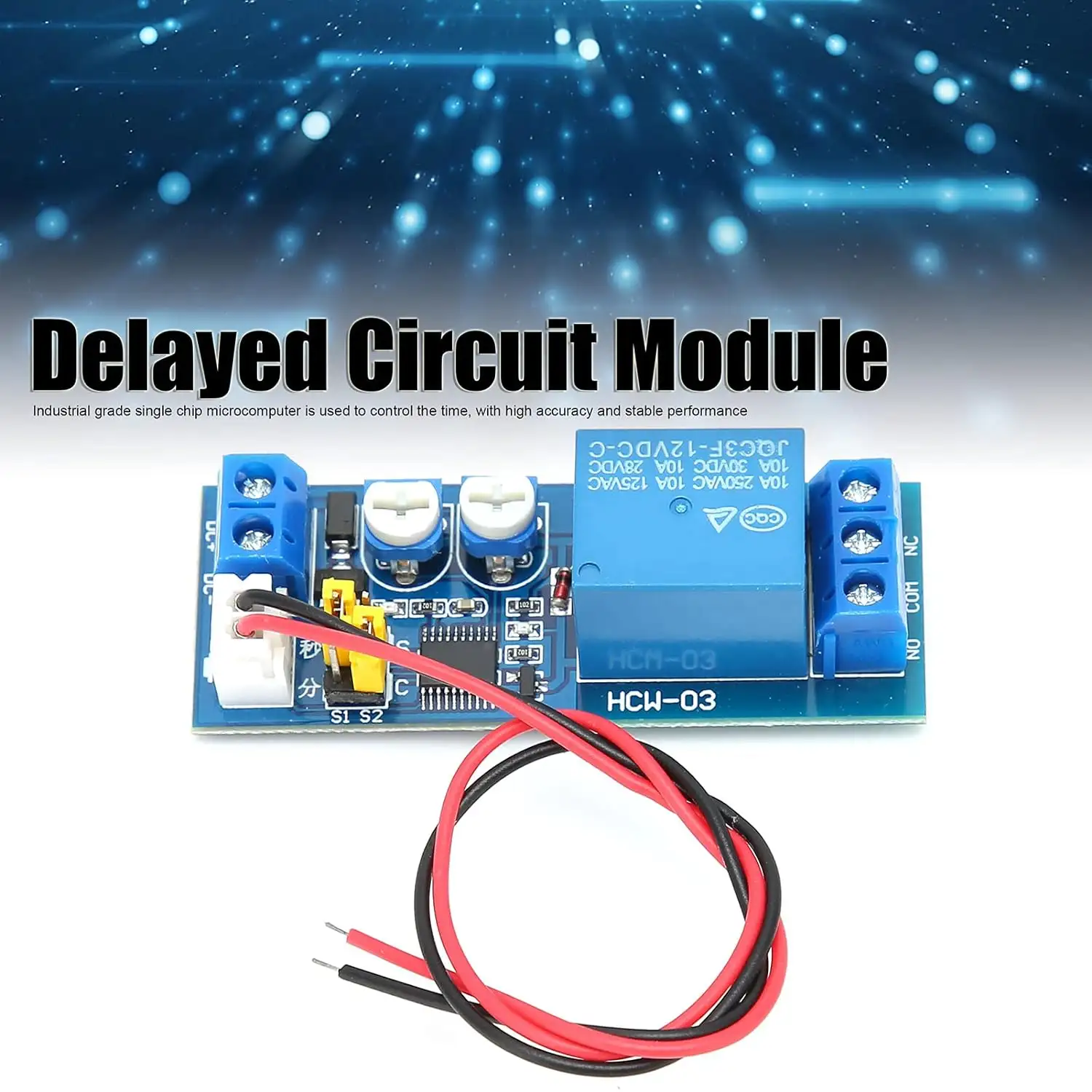

Ciklikus végtelen időzítő modul.
Opcionálisan trigger móddal (a trigger-re pl. gomb beköthető, de nem kötelező, rövidre zárva a trigger bemenetet automatikusan megtáplálásnál indul az időzítés, vagy késleltetés)

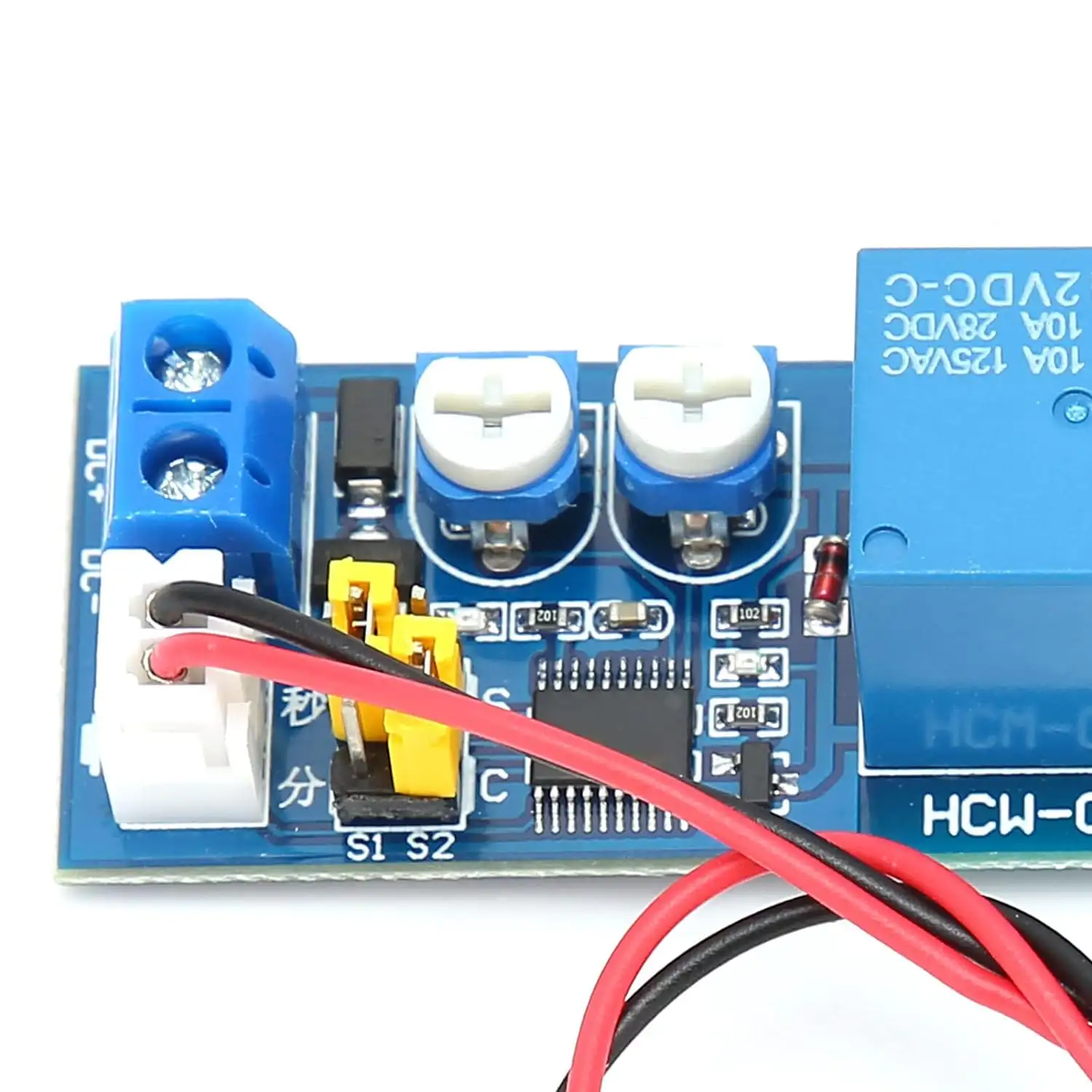

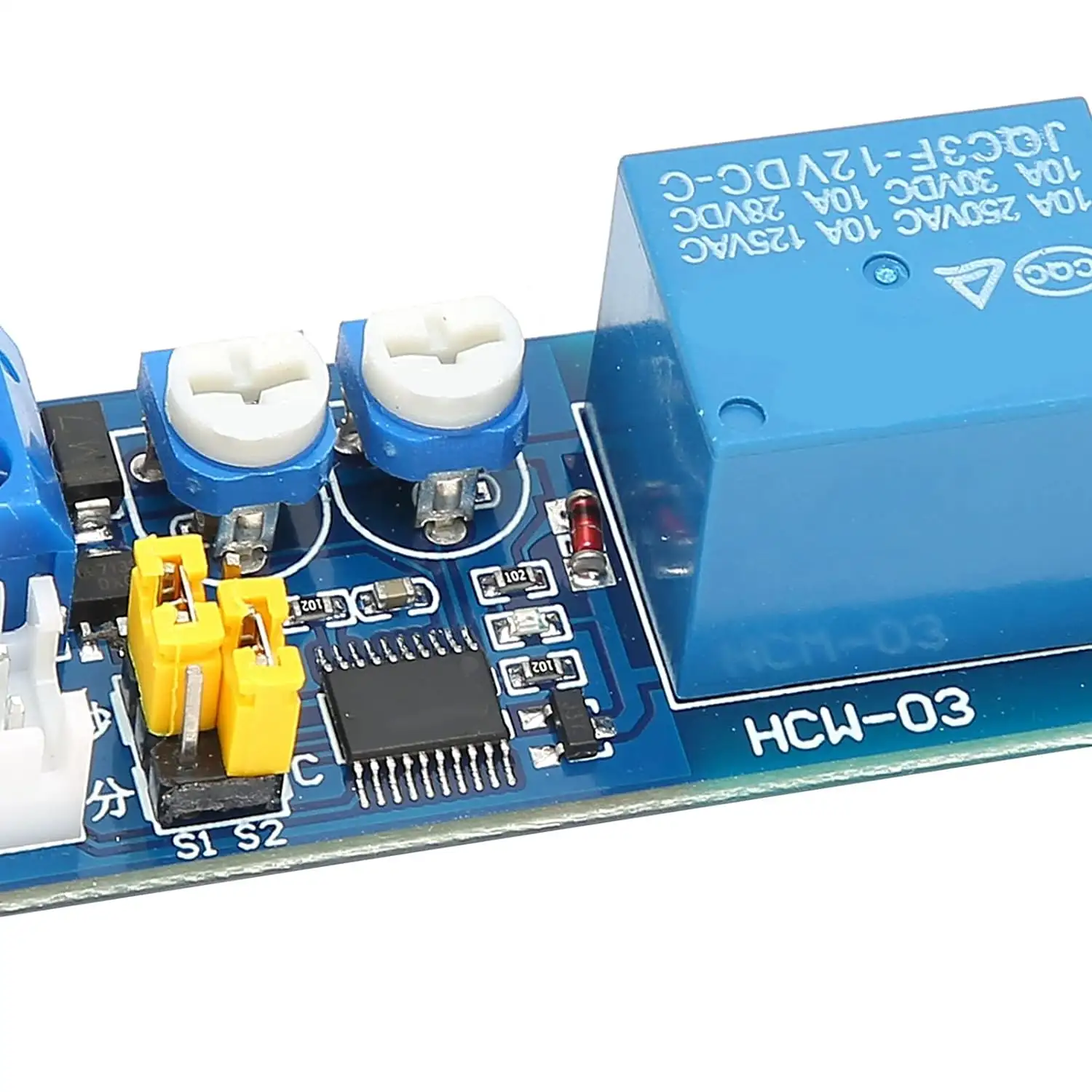

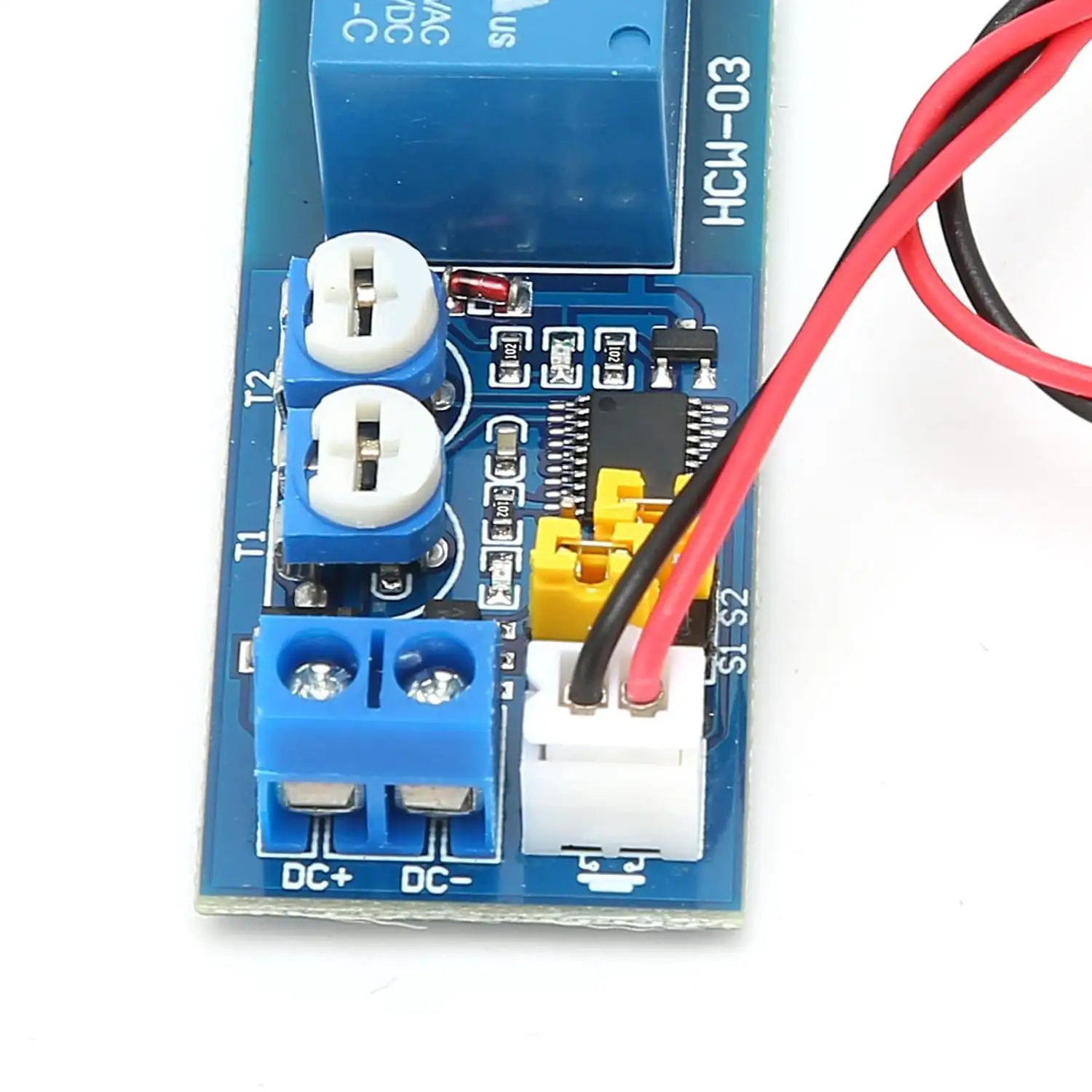

Jumperrel(S1) állítható idő szorzók, így rövidebb időzítésre nagyobb pontosság állítható be a potméterekkel, külön a bekapcsolási és a kikapcsolási időtartománynak.
Időzítési tartományok (Kép alapján):
(S) állás: 0-100 másodpercig 0.1mp pontossággal
(C) állás: 1 másodperc - 15 percig 1mp pontossággal
(Késési hiba <2% ideális körülmények között (hőmérséklet és pártartalom))
Időzítési tartományok (Kép alapján):
(S) állás: 0-100 másodpercig 0.1mp pontossággal
(C) állás: 1 másodperc - 15 percig 1mp pontossággal
(Késési hiba <2% ideális körülmények között (hőmérséklet és pártartalom))
Két időzítési mód választható jumperrel(S2):
(S) állás: egyszeres mód
(C) állás: ciklikus mód
(S) állás: egyszeres mód
(C) állás: ciklikus mód
Külső kapcsoló gomb csatlakoztatási lehetőség, amivel a trigger jelet lehet szolgáltatni az időzítő számára.
Leírás:
Nagy precizitású, stabil, megbízható működésű relés időzítő modul.
Egyszeri időzítő(Jumper S2, S mód, kép alapján):
1. A modult feszültség alá helyezve, és triggerelésre a relé T1 időig bekapcsol, majd ki.
2. Ismételt trigger esetén újra T1 ideig bekapcsol, majd ismét ki.
2. Ismételt trigger esetén újra T1 ideig bekapcsol, majd ismét ki.
Ciklikus időzítő(Jumper S2, C mód, kép alapján):
1.A modul feszültség alá helyezve, és triggerjel után T1 ideig bekapcsol, majd a lejárta után T2 ideig kikapcsol, és ez ismétlődik.
2. Ismételt triggerjelre a ciklikus időzítés újraindul. (Ha egy gomb van bekötve: egy gombnyomásra bekapcsol, következőre újraindul)
2. Ismételt triggerjelre a ciklikus időzítés újraindul. (Ha egy gomb van bekötve: egy gombnyomásra bekapcsol, következőre újraindul)
Figyelem! Ha T1 vagy T2 0-ra van beállítva, a modul nem működik.
(T1 és T2 óramutató járásával megegyezően növelhető)
Special note: Trigger buttons are not required, if you need to power up, start looping instead of pressing the button. Then short the trigger line of the button.
Product description:
This module uses a single-chip microcomputer as the main control core with high time precision. The built-in watchdog circuit and dedicated reset chip of the MCU work stably and reliably.
Single mode:
1. Does not operate after power-on, the relay is turned on after the trigger, and disconnected after the arrival time.
2. During the delay after the relay is turned on, trigger again and the delay will be interrupted immediately.
Loop mode:
1. After the power is turned on, it will not operate. After the trigger, the relay will be turned on and will be disconnected after reaching the T1 time. Turns on after reaching T2 time. In this cycle, T1 and T2 are set by two adjustable resistors.
2. In the delayed working process, if it is triggered again, the delay will be interrupted immediately.
Typical application reference:
1. Time-limited working equipment, for example, automatic power-off after 5 minutes of button triggering.
2. The machine repeats the test circuit, for example, a test that is energized for 1 minute and then powered off for 1 minute.
3. The aquarium water pump intermittently pumps water to pump oxygen.
4. Other time control equipment.
Performance:
Jumper OP1: 1 second to 100 seconds, adjustment accuracy 0.1 second
Jumper OP2: 1 second to 15 minutes, accuracy 1 second
Delay error of no more than 2% under various temperatures and humidity
Features:
1. It adopts industrial grade single-chip microcomputer to control time with high precision and stable performance.
2. Two adjustable resistors are used to adjust the time, and the on-time and off-time can be independently adjusted.
3. The external contact is activated, and the timing is started by short-circuiting with the self-reset button. It is also possible to short the triggers together and start counting down when power is turned on. If it is triggered again during operation, it will be disconnected immediately.
4. The time range is divided into 0-100 seconds, 0-15 minutes, 0-30 minutes, 0-60 minutes, 0-120 minutes, 0-24 hours and other specifications.
5. The voltage range is 5V 12V 24V three specifications.
Basic working principle:
Taking the factory standard setting as an example, the red LED will light when the power is turned on, and the relay is in the off state. When the trigger terminal is shorted, the green LED of the module lights up and immediately enters the working state. When it is triggered again in the working state, it will stop working.
In the working state, the relay will pass T1 seconds, break T2 seconds, pass T1 seconds, break T2 seconds..... infinite loop. T1, T2 are the length of time the user adjusts through the adjustable resistor.
