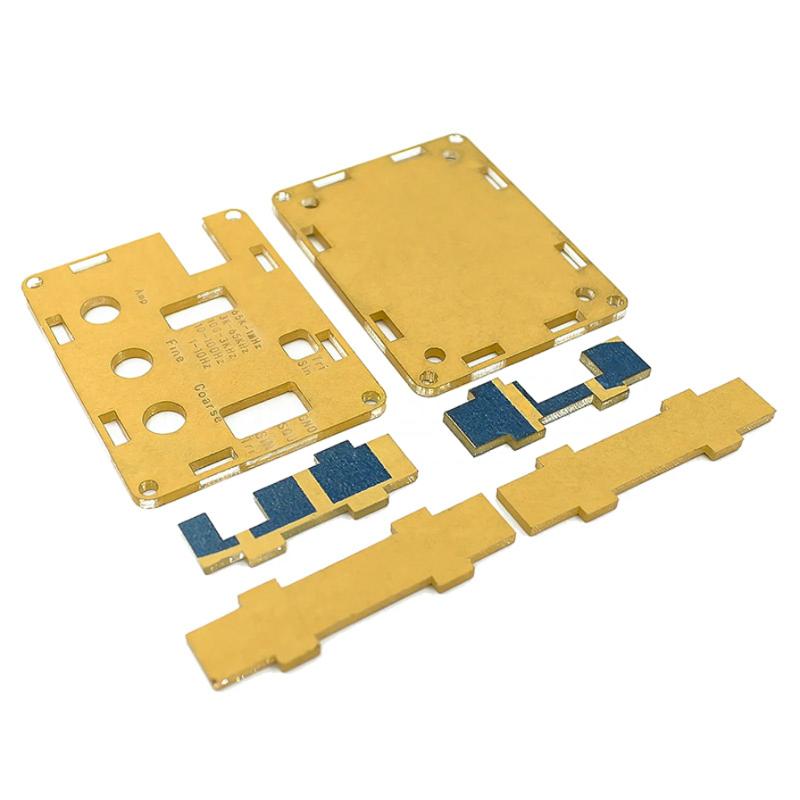

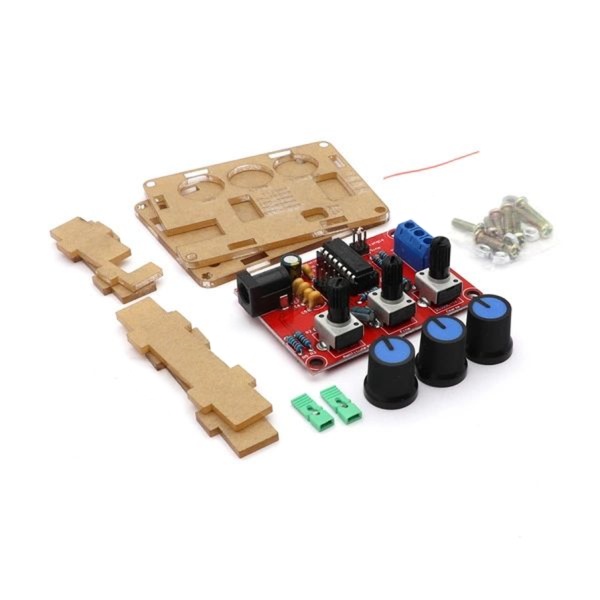

Jelgenerátor KIT, tartozék összeszerelhető plexi burkolattal.
Külön termékként rendelhető a KIT és a forrasztott változat!
Tápellátás: 9...12V DC
Hullámformák: négyszög, szinusz és háromszög
Impedancia: 600Ω + 10%
Frekvencia: 1Hz...1MHz
Szinusz jel:
- Amplitúdó: 0...3V (9V DC tápfeszültség esetén)
- Torzítás: kevesebb mint 1% (1kHz-en)
- Hullámosság: +0,05dB 1Hz...100kHz
Négyszög jel:
- Amplitúdó: 8V (terhelés nélkül, 9V DC tápfeszültség esetén)
- Felfutási idő: kevesebb mint 50ns (1 kHz-en)
- Szimmetria: Kevesebb mint 5% (1 kHz-en)
Háromszög jel:
- Amplitúdó: 0...3V (9V DC tápfeszültség esetén)
- Linearitás: Kevesebb mint 1% (100kHz-ig) 10mA

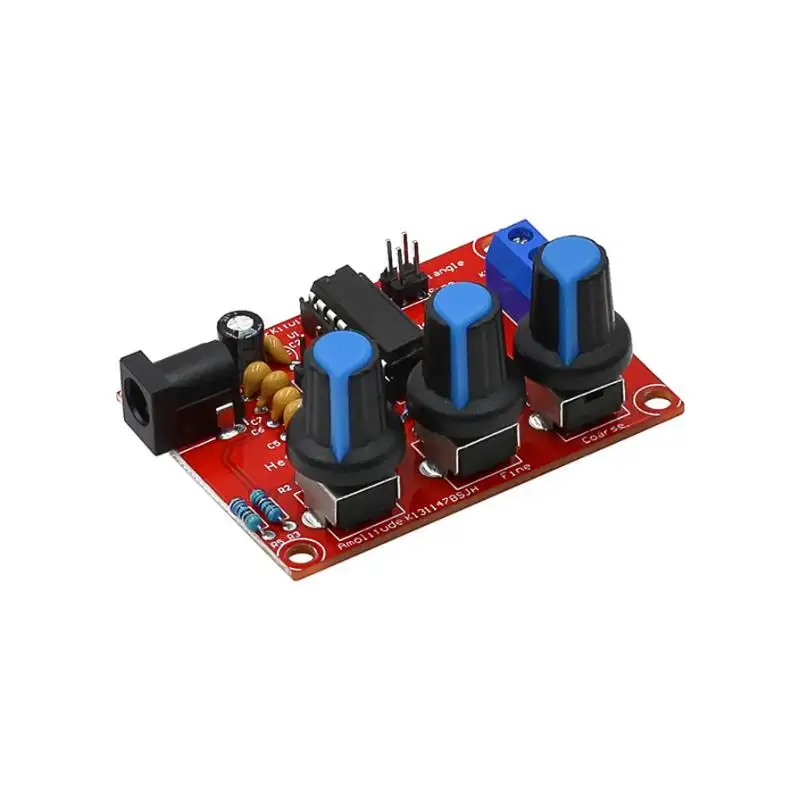

AMP: amplitúdó nagyságának állítása
FINE: Frekvencia finom hangolása
COARSE: Frekvencia durva hangolása
Méretek:
- panel: 61x45mm

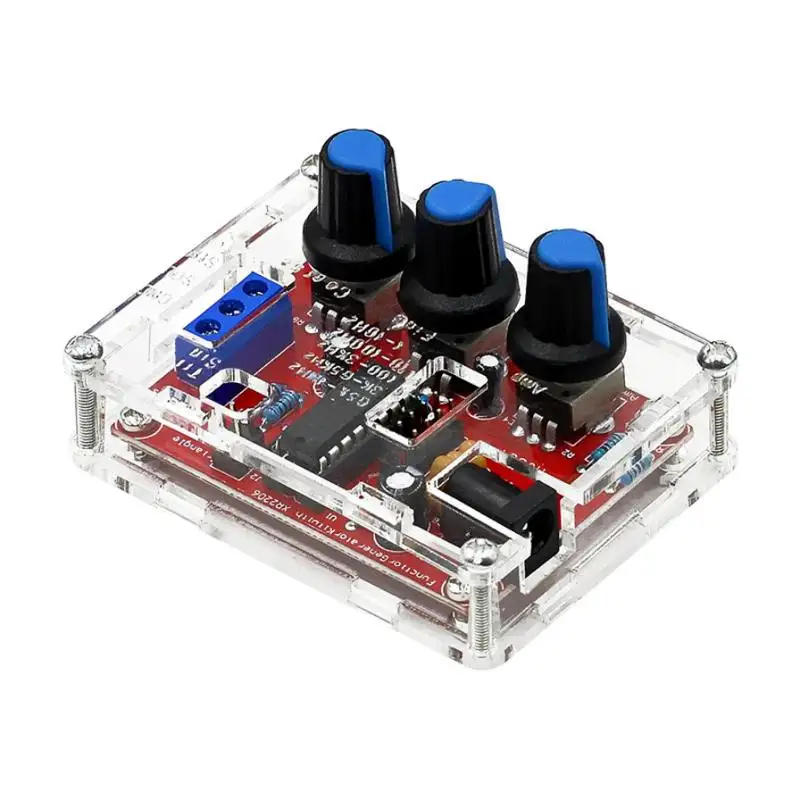

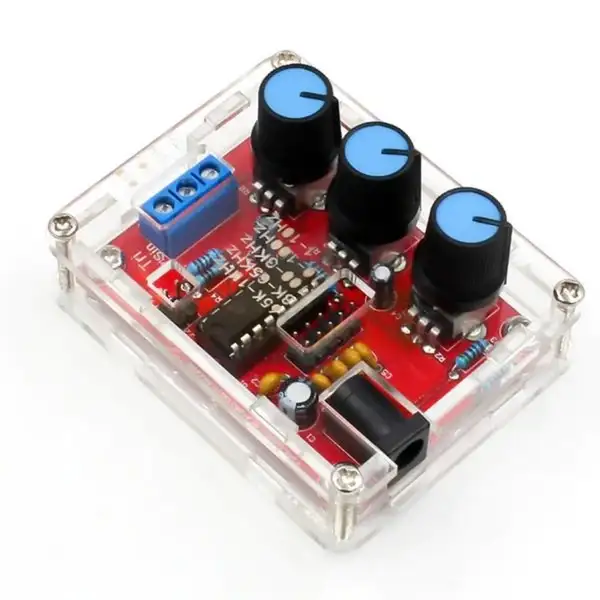

- burkolat: 70x55x17mm
- rögzítő furatok: 55x40mm
Fontos: a burkolat összeszerelendő, de ez a változat már forrasztott a KIT változattal ellentétben.
Features:
These are all the parts, it need your own welding and installation
Voltage Supply: 9-12V DC Input
Waveforms: Square, Sine & Triangle
Impedance: 600 Ohm + 10%
Frequency: 1Hz - 1MHz
SINE WAVE
Amplitude: 0 - 3V at 9V DC input
Distortion: Less than 1% (at 1kHz)
Flatness: +0.05dB 1Hz - 100kHz
SQUARE WAVE
Amplitude: 8V (no load) at 9V DC input
Rise Time: Less than 50ns (at 1kHz)
Fall Time: Less than 30ns (at 1kHz)
Symmetry: Less than 5% (at 1kHz)
TRIANGLE WAVE
Amplitude: 0 - 3V at 9V DC input
Linearity: Less than 1% (up to 100kHz) 10mA
