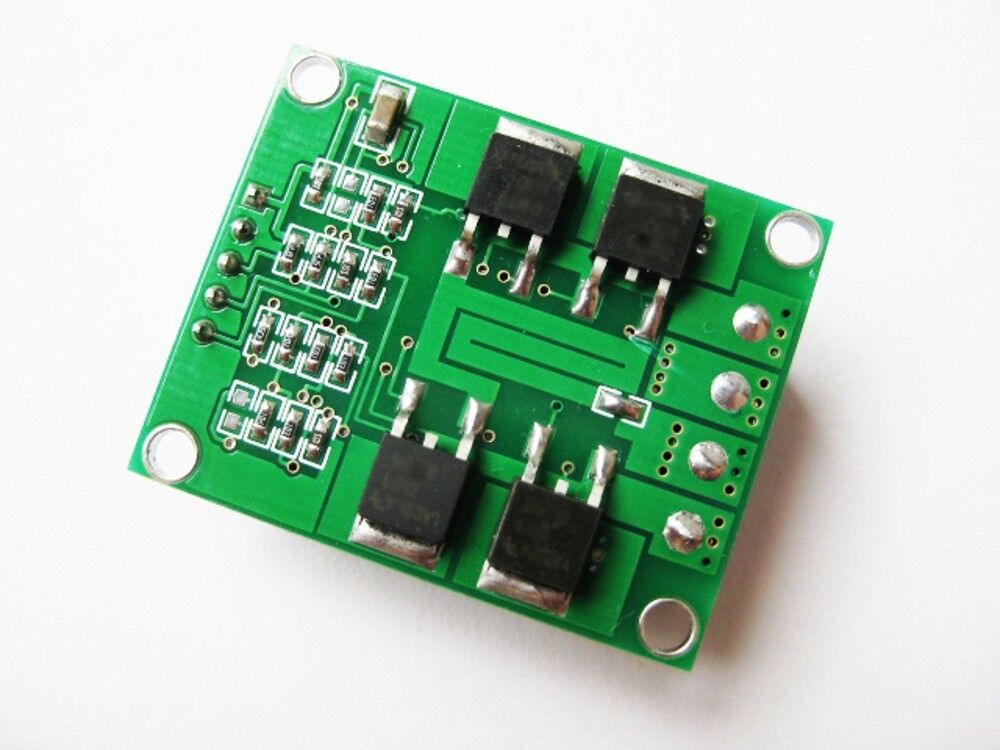

Nagy csúcsra képes H-híd DC motor meghajtó vezérlő áramkör (két irányú)
High-Power H-bridge Driver 3-25V, peak 90A csúcsban (pillanatnyi érték, pl: pulse módban)
Rendkívül kicsi belső ellenállással, így nagyon kicsi hő disszipációval, és jó hatásfokkal.
(Nagyobb teljesítménynél beépítésnél figyelembe kell venni a megfelelő hőelvezetést)

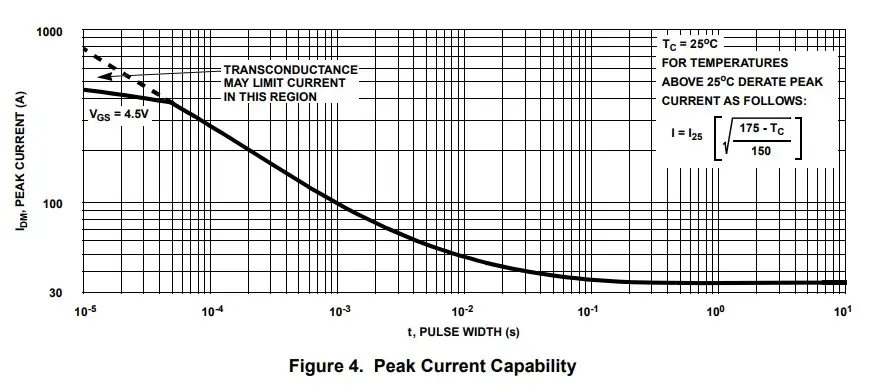

A FET-ek karakterisztikája pulse és konstans módban a képek között.
Ajánlott: mikroprocesszorokhoz és erősebb motorokhoz (PIC, AVR, ARM, Arduino, PLC), közepes és nagyobb robotokhoz, esetleg kisebb elektromos járművekhez
A jó minőségű FETeknek köszönhetően plusz hűtőborda nélkül is használható, így méretben és súlyban töredéke egy nagyobb vezérlőnek, mégis ugyanazt a teljesítményt nyújtja. Természetesen teljesítmény függően megfelelő hőelvezetés és hűtés, szakszerű beépítés is szükséges.

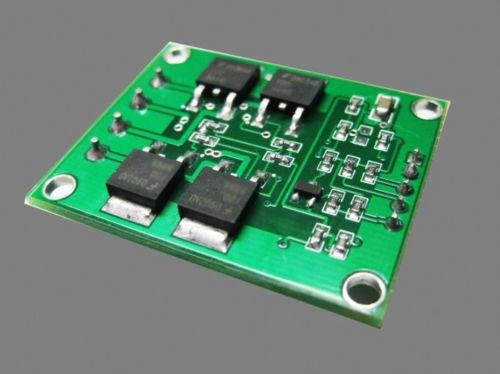

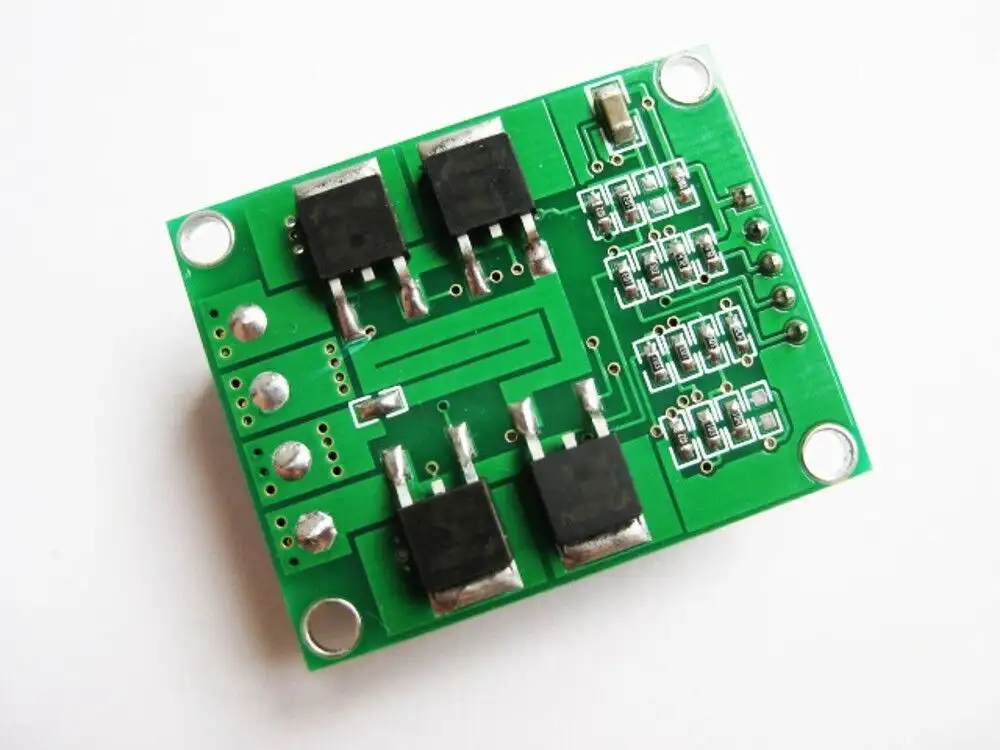

Jellemzők:

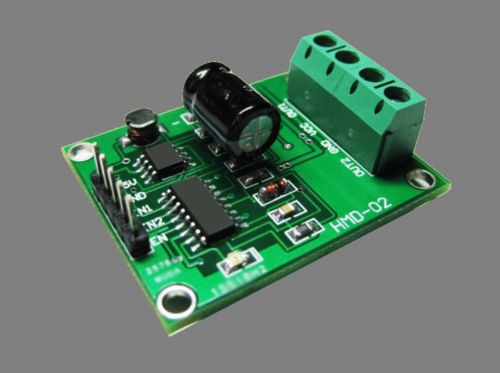

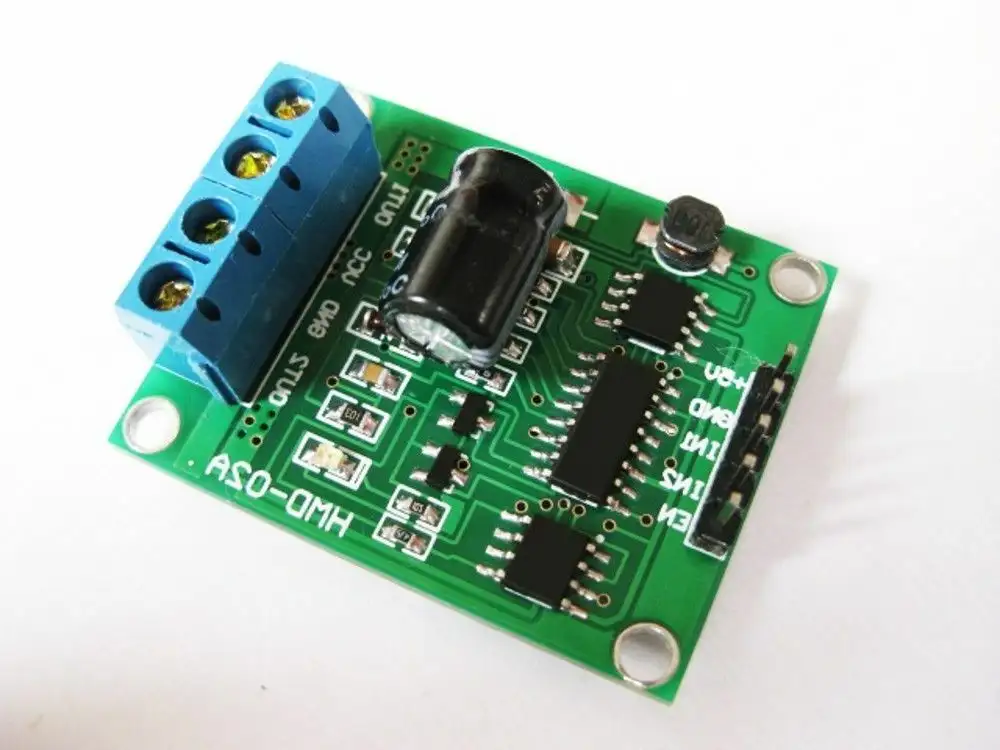

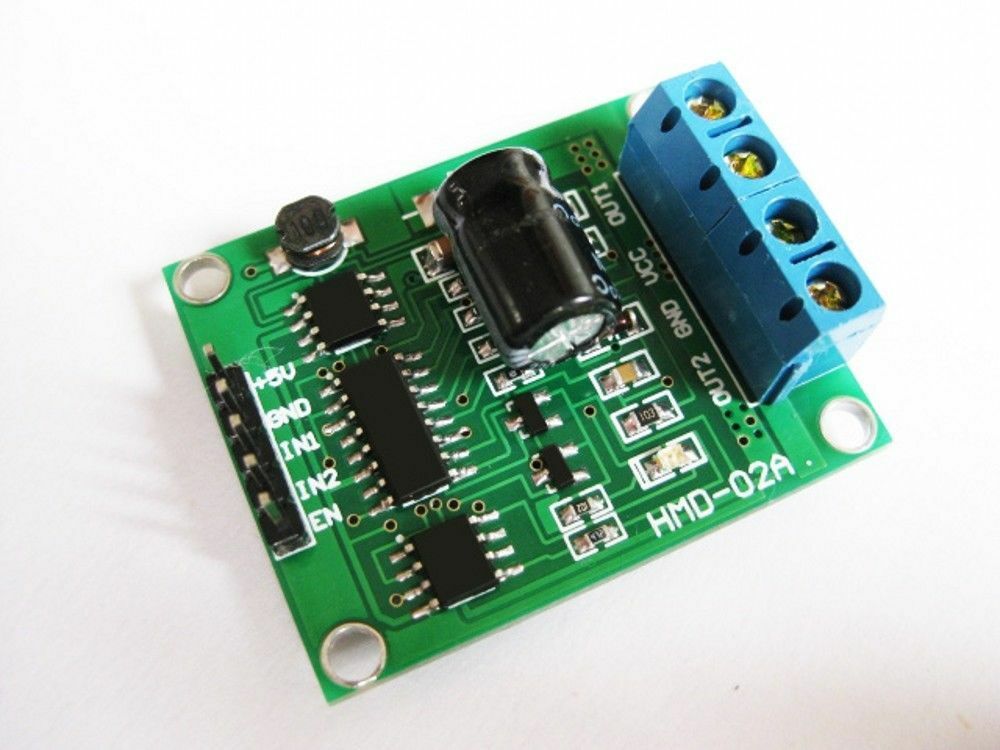

* HMD-02 high-power motor drive modules are designed for small high-power DC motor design
* Driver chip control signals are opto-isolation circuit for effective protection of the microcontroller
* The driver chip using MOS transistor drive motor
* Low internal resistance
* Motor drive module uses H-bridge circuit, you can control the motor, reverse
* Control circuit is simple, only three control lines
* The small size of the motor drive module
Technikai paraméterek:
Operating voltage: 3 V-25V
Operating frequency: 0-40KHZ
Drive current: Peak 90 A (amps)
Drive type: MOSFET
Fet type: FDD8896
On-state resistance: 5.7mΩ (milliohms)
Module size: 41mm * 33mm
PWM duty cycle: 0 ~ 98%
Interface leírása, működés:

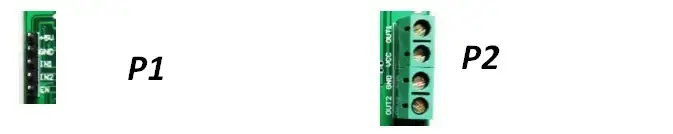

Motor output interface with the motor drive power connector P2:
Out 1: connected the positive DC motor
VCC:connected motor drive power of positive
GND:connected motor drive power of negative
Out 2:connected the positive AC motor
Motor drive control line interface P1:
+5V:Logic power supply positive
GND:Logic power supply negative
IN1:Motor input control interface 1
IN2:Motor input control interface 2
EN: motor drive PWM control interface
Felhívjuk a figylemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
