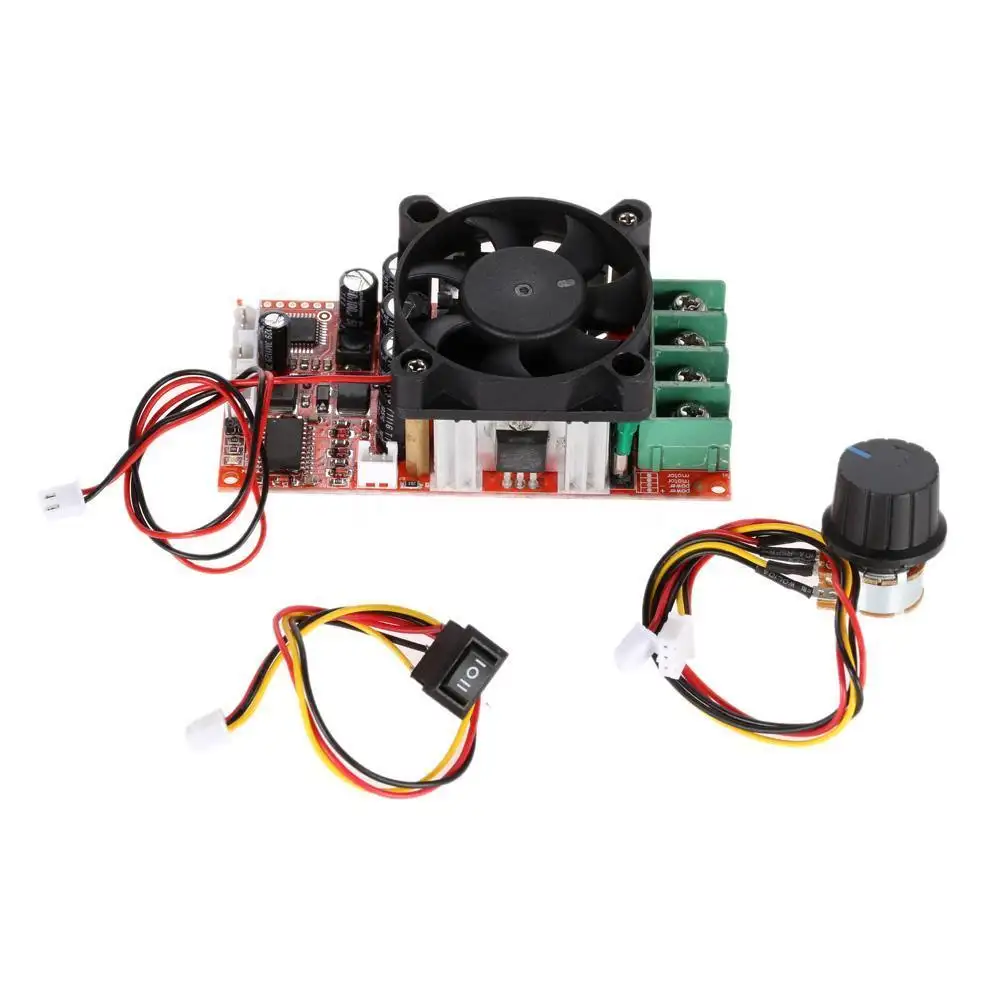

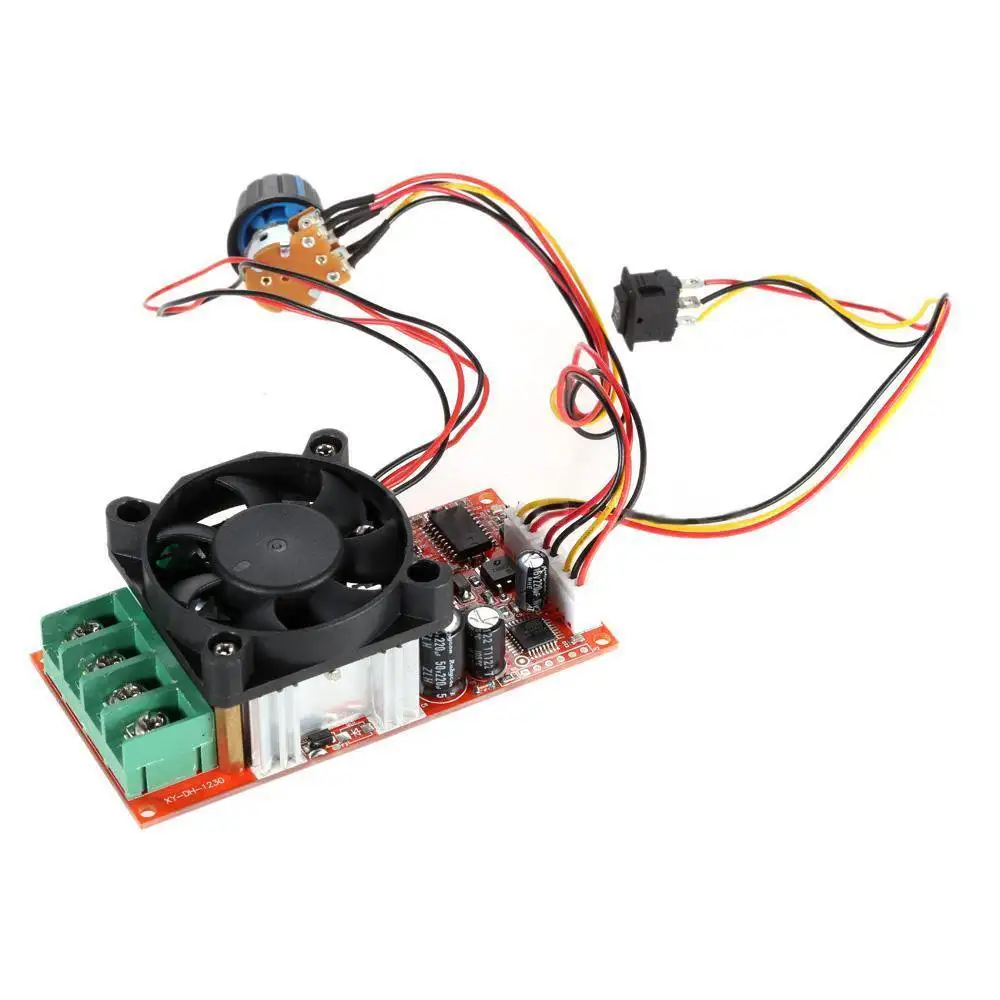

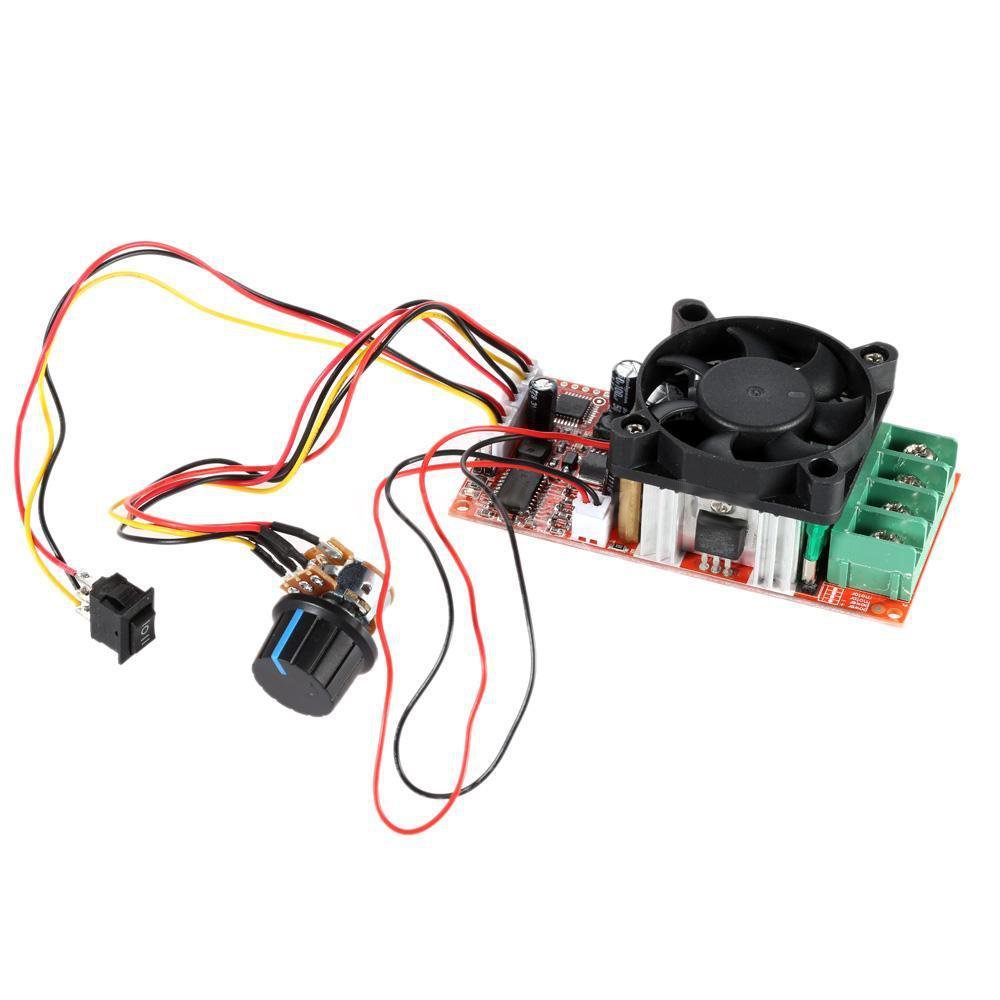

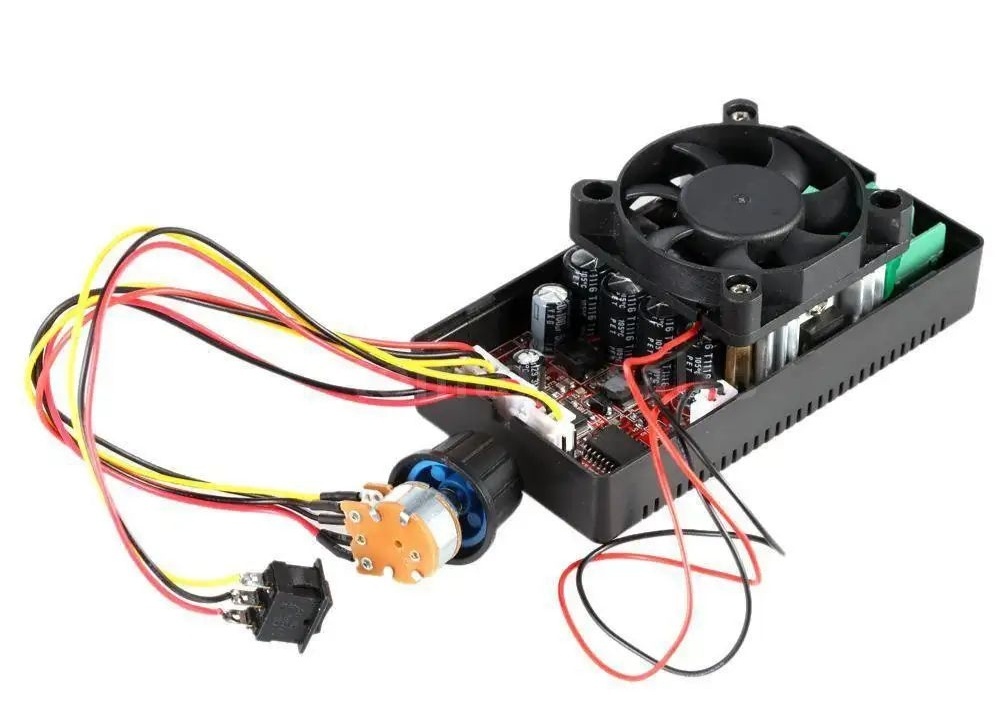

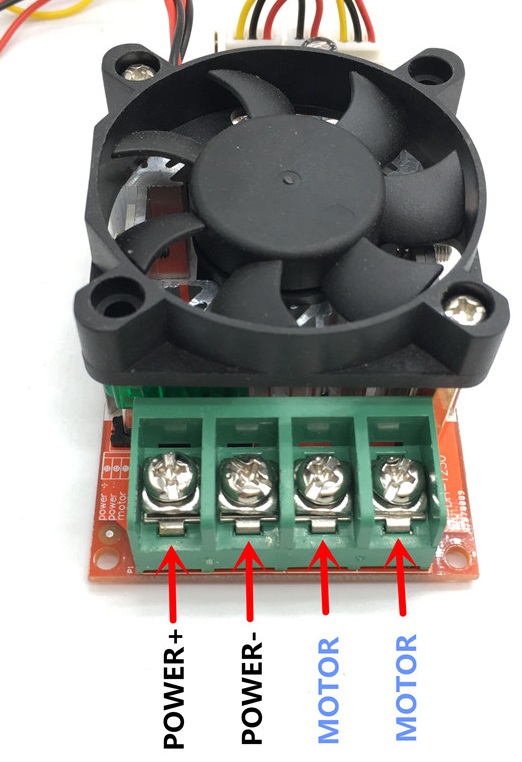

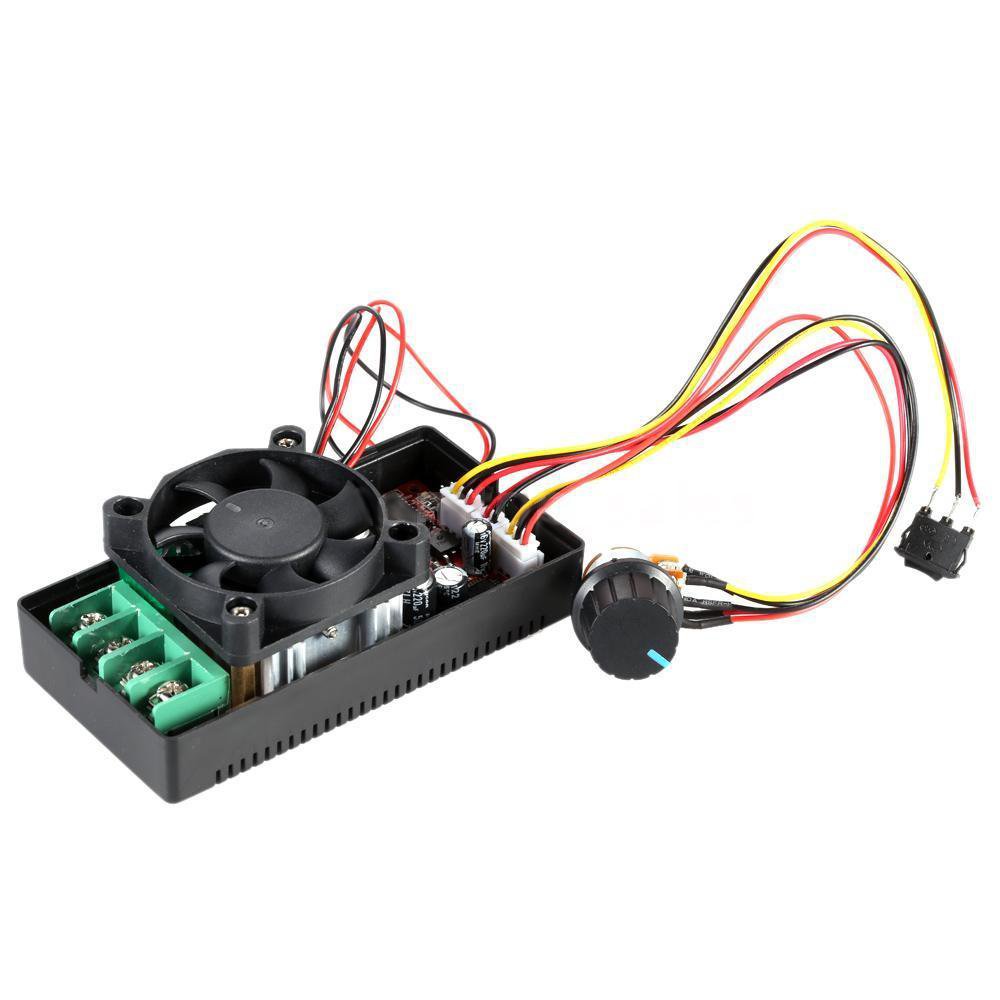

Külső potméteres PWM szabályzó áramkör DC motorokhoz. Dc motor sebesség szabályzó áramkör.
Széles feszültségtartományú bemenet: 9-50V
Nagy áram és teljesítmény: 30A (max 1500W), abs. max 40A pillanatnyi terhelés
Irányváltó és fék kapcsolás! Jó hőelvezetés, hátramenet funkció.

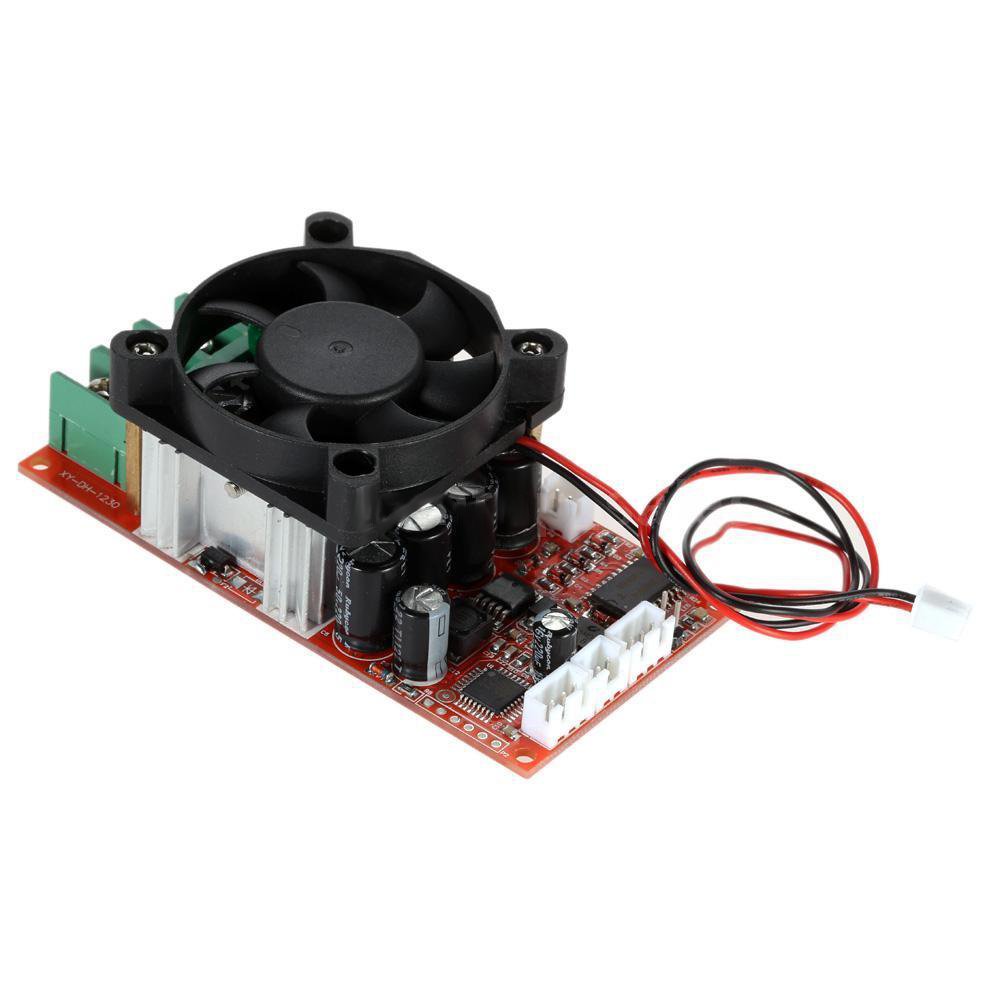

Ventilátoros hűtés.
Folyamatos teljesítmény szabályozás: 0-100% fokozatmentesen potméterrel. (Pwm moduláció, kitöltési tényezővel)
5V-os logikánál, 0-5V analóg jel vezérlés is lehetséges, így alkalmas pl PLC-khez, mikroprocesszorokhoz stb.
Működés, felépítés:
Valódi H-Híd (H-Bridge) működési elv, így tényleges a szabályzó végzi az irányváltást, és fékezés lehetséges, ellentétben pl. az egyszerű relés megoldásoknál, vagy a külső irányváltó kapcsolókkal szemben.

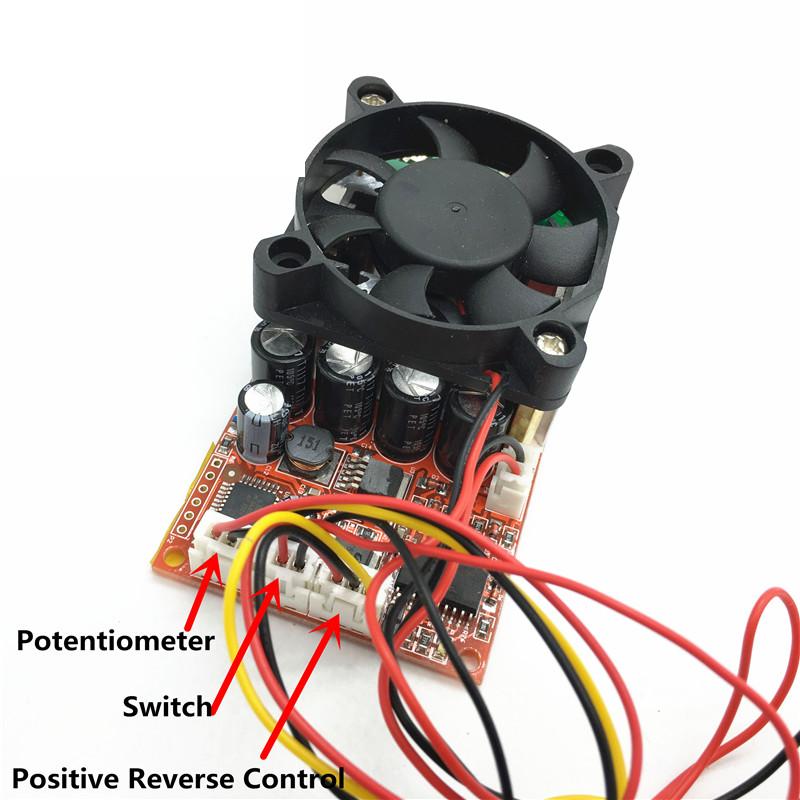

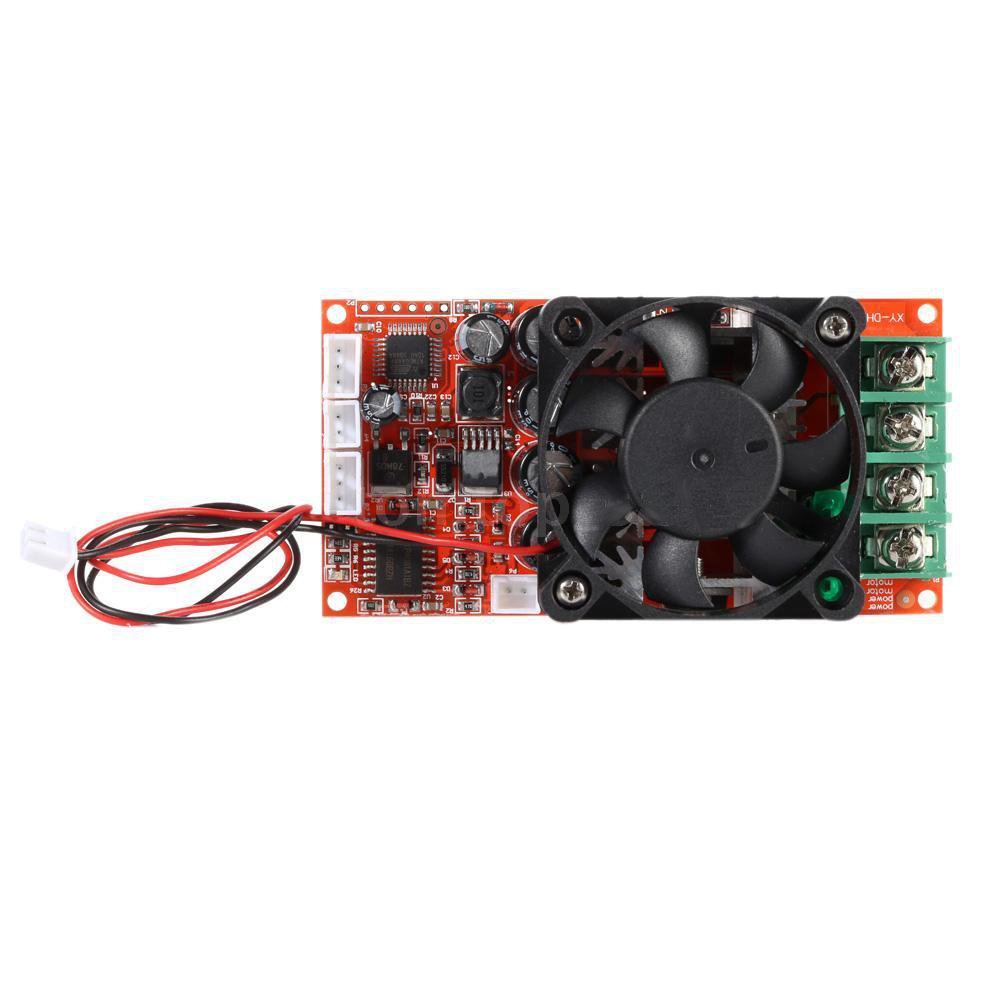

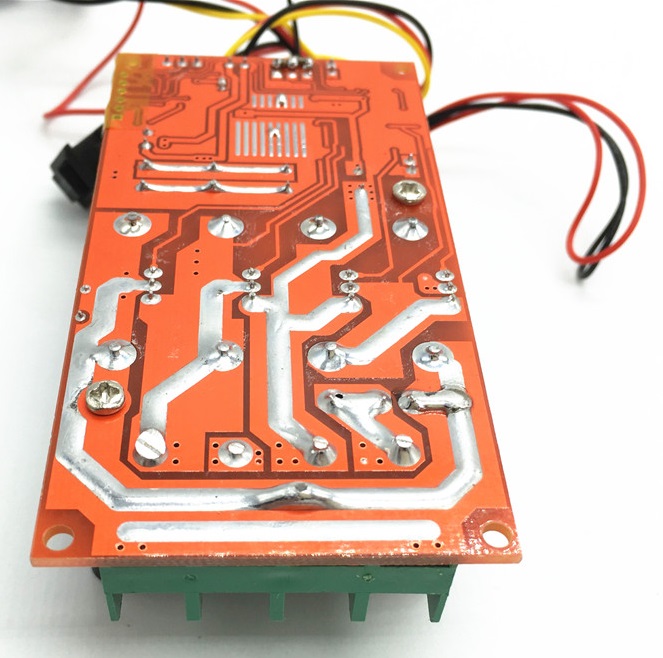

A hűtőbordákon 4db N-csatornás FET helyezkedik el (NCE7190, 90A continous, 320A pulse-mode), tényleges low- és high-side FET driverekkel. A modul beépítésénél figyelembe kell venni a 30A-t, és a hőelvezetést.
Jellemzők:
Wide operating voltage:DC 9-50V, 30A, max. power 1500W.
Apply PWM modulation system to adjust motor speed from 0-100% randomly.
Support 0-5V PLC signal voltage control to control motor speed & cooperate with other modules.
With brake to stop motor immediately, switch to control rotary direction, fan to dissipate heat.
Stable in performance, high efficiency and low noise when working.
Main Applications:
1.Control motor speed of cars(eg. car cooling fan motor, car fan motor, car windshield wiper motor, air condition fan motor)
2.Adjust speed of the conveyor of product lines, tube exhaust fan, treadmill, electric fan.
3.Adjust temperature of DC heater, brightness of common DC bulb.
Specifikáció:
Working Voltage: DC 9-50V
Control Power: 0.01-1500W
Quiescent Current: 0.02A(Standby)
PWM Duty Ratio: 0-100%
PWM Frequency: 15khz
PLC Control Voltage: 0-5V(Can use PLC to directly control motor speed)
Electric Board Size: 10 * 5 * 3.4cm / 3.94 * 1.97 * 1.34in
Switch Wire Length: 18.5cm / 7.28in
Speed Switch Wire Length: 18.5cm / 7.28in
Item Weight: 129.5g / 4.56oz
Package Size: 10.5 * 5.3 * 3.8cm / 4.13 * 2.09 * 1.49in
Package Weight: 177.5g / 6.26oz
Felhívjuk a figyelmet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
